Karcher B 40 W Bp D 51: Vervoer Opslag Onderhoud

     -

6



Voor het opslaan van de rechten menu

"Instellingen opslaan" door draaien van

de infoknop oproepen en op infoknop

drukken.



Voor het verlaten "Menu verlaten" door

draaien van de infoknop oproepen en

op infoknop drukken.

Parameters, die met de grijze Intelligent

Key ingesteld worden, blijven behouden,

totdat een andere instelling gekozen wordt.



Programmakeuzeschakelaar op het ge-

wenste reinigingsprogramma draaien.



Infoknop draaien totdat "Cleaning App

>>" getoond wordt.



Op infoknop drukken - de eerste instel-

bare parameter wordt getoond.



Infotoets indrukken – de ingestelde

waarde knippert.



Gewenste waarde door draaien van de

Infoknop instellen.



Veranderde instelling door indrukken van

de Infobutton bevestigen of wachten tot de

ingestelde waarde na 10 seconden auto-

matisch overgenomen wordt.



Volgende parameter door draaien van

de infoknop kiezen.



Na verandering van alle gewenste pa-

rameters infoknop draaien totdat "Menu

verlaten" getoond wordt.



Op infoknop druk - het menu wordt ver-

laten.



Infotoets indrukken – de ingestelde

waarde knippert.



Gewenste taal door draaien van de In-

foknop instellen.



Veranderde instelling door indrukken

van de Infobutton bevestigen of wach-

ten tot de ingestelde waarde na 10 se-

conden automatisch overgenomen

wordt.

Nalooptijd van de borstels instellen.



Instelling zoals "Taal instellen".



Infotoets draaien tot de functie Batterij-

menu weergegeven wordt.



Infotoets indrukken – Laadkarakteris-

tiek overeenkomstig de ingebouwde

batterijen selecteren.

Instructie

: De instelling van de laadka-

rakteristiek mag enkel plaatsvinden na

overleg met de Kärcher-klantenservice.

In het bijzonder wanneer de batterij niet

in het menu vermeld is.



Veranderde instelling door indrukken

van de Infobutton bevestigen of wach-

ten tot de ingestelde waarde na 10 se-

conden automatisch overgenomen

wordt.

Terug naar de basisinstelling gaan.



Gevaar

Gevaar voor letsel! Het apparaat mag voor

het op- en afladen alleen op hellingen tot de

maximale waarde (zie "Technische gege-

vens") gebruikt worden. Langzaam rijden.

Voorzichtig

Gevaar voor letsels en beschadigingen!

Houd bij het transport rekening met het ge-

wicht van het apparaat.



Reinigingskop omhoog zetten om bescha-

diging van de borstels te vermijden.



Borstel eruitnemen om beschadiging

van de borstel te vermijden.



Bij het transport in voertuigen moet het

apparaat conform de geldige richtlijnen

beveiligd worden tegen verschuiven en

kantelen.

Voorzichtig

Gevaar voor letsel en beschadiging! Het

gewicht van het apparaat bij opbergen in

acht nemen.

Het apparaat mag alleen binnen worden

opgeborgen.



Gevaar

Gevaar voor letsel! Voor alle werken aan

het apparaat Intelligent Key aftrekken en

stekker van het oplaadapparaat uittrekken.



Vuilwater en resterend schoon water

aflaten en verwijderen.

Aanbevolen reinigingswerkzaamheden

worden na bepaalde reinigingsintervallen

op het display weergegeven.



Wanneer de overeenkomstige weerga-

ve verschijnt, onderhoudswerkzaam-

heid uitvoeren.



Infotoets indrukken, de weergave wordt

gereset. Na vooropgestelde tijdsinter-

vallen verschijnt de weergave opnieuw.

Instructie

: Een service-reset zet ook alle

onderhoudsintervallen terug.

Voorzichtig

Beschadigingsgevaar. Apparaat niet met

water afspuiten en geen agressieve reini-

gingsmiddelen gebruiken.



Vuil water aflaten.



Vuilwatertank met zuiver water uitspoe-

len of met het vuilwatertankspoelsy-

steem (optie) reinigen.



Grofvuilfilter uit de vuilwatertank nemen

en reinigen.



Apparaat aan de buitenkant met een

vochtige, in mild zeepsop gedrenkte

doek reinigen.



Pluizenzeef controleren, indien nodig

reinigen.



Alleen BR variant: lade voor grof vuil

verwijderen en leegmaken.



Alleen BR variant: Waterverdeelgoot

reinigen (zie "Onderhoudswerkzaam-

heden").



Zuiglippen en schraaplippen reinigen,

op slijtage controleren en indien nodig

vervangen.



Borstels op slijtage controleren, indien

nodig vervangen.



Sluiting van vuilwatertank naar binnen

drukken en deksel van de vuilwatertank

zo sluiten, dat een kier voor het drogen

open blijft.



Accupolen op roest controleren, zo no-

dig afborstelen. Erop letten dat de ver-

bindingskabels goed vast zitten.



Afdichting tussen vuilwaterreservoir en

deksel reinigen en op dichtheid contro-

leren, indien nodig vervangen.



Bij niet-onderhoudsvrije accu's, zuur-

dichtheid van de cellen controleren.



Borsteltunnel reinigen (alleen BR variant).



Voorgeschreven inspectie door klan-

tendienst laten uitvoeren.



Vuil water aflaten, zie paragraaf „Vuil

water aflaten“.



Deksel vuilwatertank openen.



Flexibele sluiting van het spoelsysteem

aftrekken.



Waterslang met het spoelsysteem ver-

binden.

Cleaning App >>

Taal instellen

Naloop van borstels

Laadkarakteristiek instellen

LOAD DEFAULT

Vervoer Opslag Onderhoud

Onderhoudsschema

Onderhoudsintervallen

Displayweergave

Weergave

alles

Zuigbalk reinigen

20 uren

Pluizenzeef reinigen

20 uren

Waterfilter reinigen

50 uren

Zuiglippen controleren

100 uren

Borstels controleren

100 uren

Service-reset

200 uren

Na elk bedrijf

Maandelijks

Jaarlijks

Onderhoudswerkzaamheden

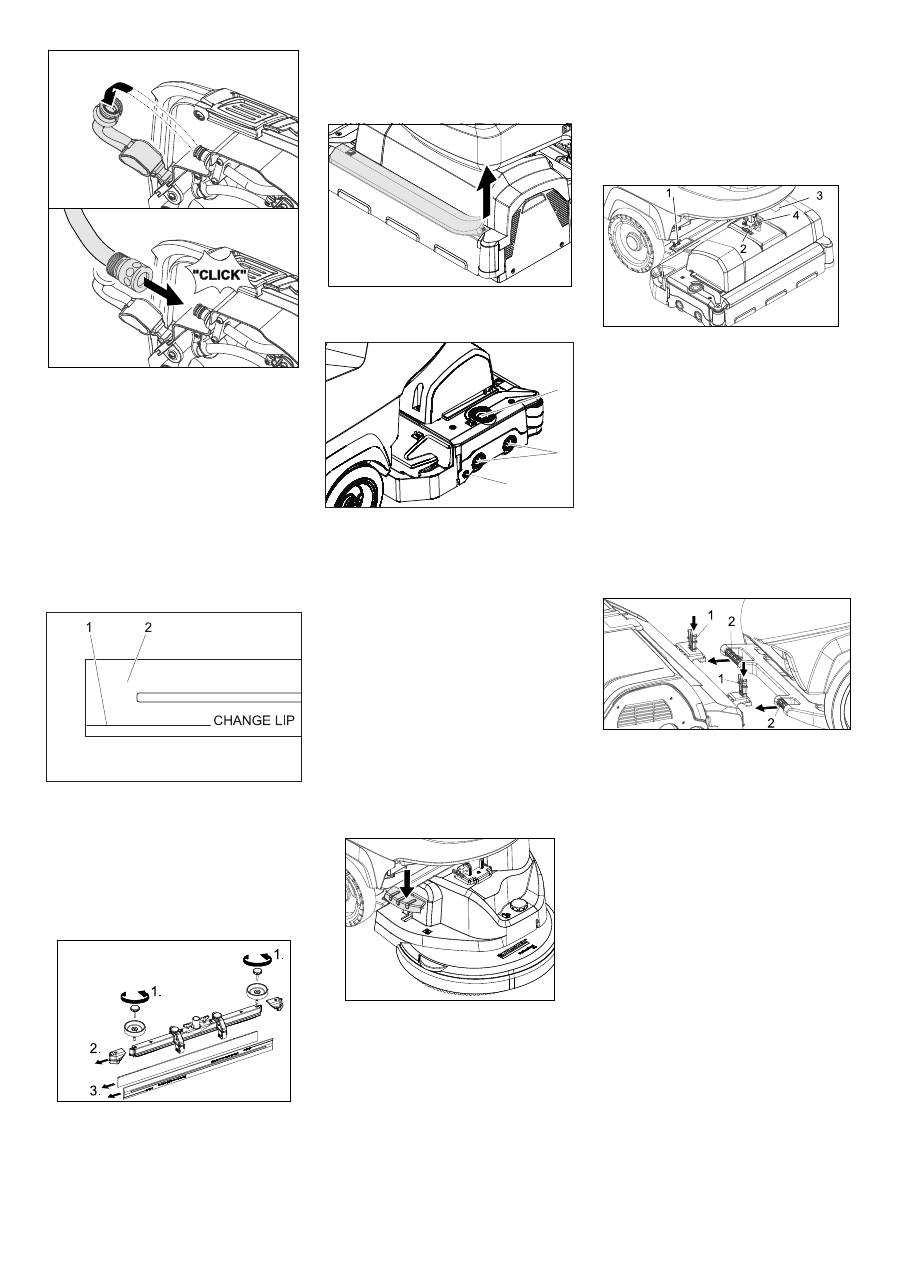

Vuilwatertankspoelsysteem (optie)

52 NL



-

7



Deksel vuilwaterreservoir sluiten tot het

op de flexibele sluiting ligt.



Watertoevoer openen en het vuilwater-

reservoir gedurende ca. 30 seconden

spoelen.

Zo nodig het spoelen 2 tot 3 keer herhalen.



Watertoevoer sluiten en slang weer van

het apparaat nemen.



Flexibele sluiting opnieuw op de aan-

sluiting steken. Deksel van het vuilwa-

terreservoir om te drogen een beetje

open laten.

1 Slijtagemarkering

2 Zuiglip

De zuiglippen moeten verwisseld of ge-

keerd worden, wanneer ze tot de slijtage-

markering versleten zijn.



Zuigbalk wegnemen.



Stergrepen er uit schroeven.



Kunststofonderdelen verwijderen.



Zuiglippen verwijderen.



Nieuwe of gekeerde zuiglippen inschuiven.



Kunststofonderdelen opschuiven.



Stergrepen inschroeven en vastdraaien.



Rubberlijst verwijderen en goot met een

doek reinigen. Na de reiniging de rub-

berlijst gelijkmatig opnieuw aanduwen.



Reinigingskop omhoog zetten.

1 Ontgrendelingsknop lagerdeksel

2 Borstel

3 Drukknop



Op ontgrendelingsknop lagerdeksel

drukken.



Lagerdeksel wegzwenken.



Borstelrollen uittrekken.

Instructie

: Be borstelwalsen vervan-

gen wanneer de lengte van de borstel-

haren 10 mm heeft bereikt.



Nieuwe borstelwalsen aanbrengen.



Lagerdeksel terugzwenken en aan de

drukknop toedrukken.



Reinigingskop omhoog zetten.



Pedaal borstelvervanging over de

weerstand naar beneden duwen.



Schijfborstel zijdelings onder de reini-

gingskop eruit trekken.



Nieuwe schijfborstel onder de reini-

gingskop houden, naar boven duwen

en laten vastklikken.



Apparaat ca. 2 m naar voren schuiven,

opdat de zwenkwielen naar achteren

wijzen.



Pedaal voor het laten zakken van de

reinigingskop wat naar beneden druk-

ken, dan naar links bewegen. Daardoor

wordt het pedaal ontgrendeld. Pedaal

langzaam op laten komen.

Hefarm van de reinigingskop gaat naar

beneden.



De reservoirs voor schoon en vuil water

leegmaken.



Vergrendeling van het reservoir loszet-

ten en reservoir naar boven zwenken.

1 Veerelement

2 Borgpen

3 Afdekking klemmenkast

4 Pal sluitpen



Reinigingskop in het midden voor het

apparaat leggen.



Afdekking van de klemmenkast afnemen.



Stroomtoevoerkabel van de reinigings-

kop verbinden met het apparaat.



Afdekking van de klemmenkast aan-

brengen.



Slangkoppeling aan de reinigingskop

verbinden met de slang aan het appa-

raat.

1 Veerelement

2 Duwbeugel



Schuifbeugel in de opening van de rei-

nigingskop schuiven.



Veerelementen naar omlaag schuiven

en vastklikken.



Hefarm van de reinigingskop op de op-

name aan de bovenkant van de reini-

gingskop uitrichten.



Sluitpen insteken en vastklikken.



Reinigingskop instellen

: met de stel-

schroef op de gewenste stand instellen.



Watertank helemaal naar beneden

zwenken, vergrendeling controleren.

De uitbouw gebeurt in de omgekeerde

volgorde van de inbouw.

Voorzichtig

Bij de uitbouw van de reinigingskop kan de

stand van de machine instabiel worden, let-

ten op een veilige stand.

Eventueel achteraan ondersteunen en zo

beveiligen tegen kantelen.

Zuiglippen vervangen of draaien

Waterverdeelgoot reinigen

Borstelwalsen vervangen

Schijfborstel vervangen

Reinigingskop inbouwen

1

2

3

Reinigingskop demonteren

53 NL
