Karcher B 40 C Bp D 51: Elementos de comando e de funcionamento

     -

2

1 Alavanca de abaixamento da barra de

aspiração

2 Tampa do depósito de água suja

3 Calha de imobilização para Homebase

4 filtro de fiocos

5 Sistema de lavagem do depósito de

água suja (opção)

6 Fecho flexível do sistema de lavagem

(opção)

7 Bloqueio do depósito de água suja

8 Flutuador

9 Alavanca de avanço

10 Filtro para sujidade grossa

11 depósito de água suja

12 Abertura de enchimento do depósito de

água limpa

13 Tubo de aspiração do detergente de

limpeza (apenas na variante DOSE)

14 Garrafa do detergente de limpeza (ape-

nas na variante DOSE)

15 Fecho do depósito de água limpa com

filtro

16 Suporte da garrafa do detergente de

limpeza

17 Tanque de água fresca

18 Travamento do depósito

adicionalmente fixado com chapa e pa-

rafuso

19 Cabeça de limpeza (figura simbólica) *

20 Cilindros das escovas (variante BR),

Escovas de disco (variante BD) *

21 Contentor para lixo grosso (só BR)

22 Fusível de polarização da bateria

23 Bateria *

24 Indicação do nível de água limpa

25 Pedal para levantar/baixar a cabeça de

limpeza

26 Manípulo rotativo para inclinar a barra

de aspiração

27 Porcas de orelhas para fixar a barra de

aspiração

28 Tubo flexível de aspiração

29 Barra de aspiração.*

30 Cabo de conexão para o carregador de

baterias

31 Sistema automático de enchimento do

depósito de água limpa (opção)

32 Botão de regulação da quantidade de

água

33 Alavanca de marcha (B 40 W Bp)

Interruptor de segurança (B 40 C Bp)

34 Painel de comando

35 Área de armazenamento para o con-

junto de limpeza "Homebase Box"

36 Gancho de cabo

37 Mangueira de descarga da água suja

com o dispositivo de dosagem

* não faz parte do equipamento original

–

Os elementos de comando para o pro-

cesso de limpeza são amarelos.

–

Os elementos de comando para a ma-

nutenção e o serviço são cinza claros.

Elementos de comando e de funcionamento

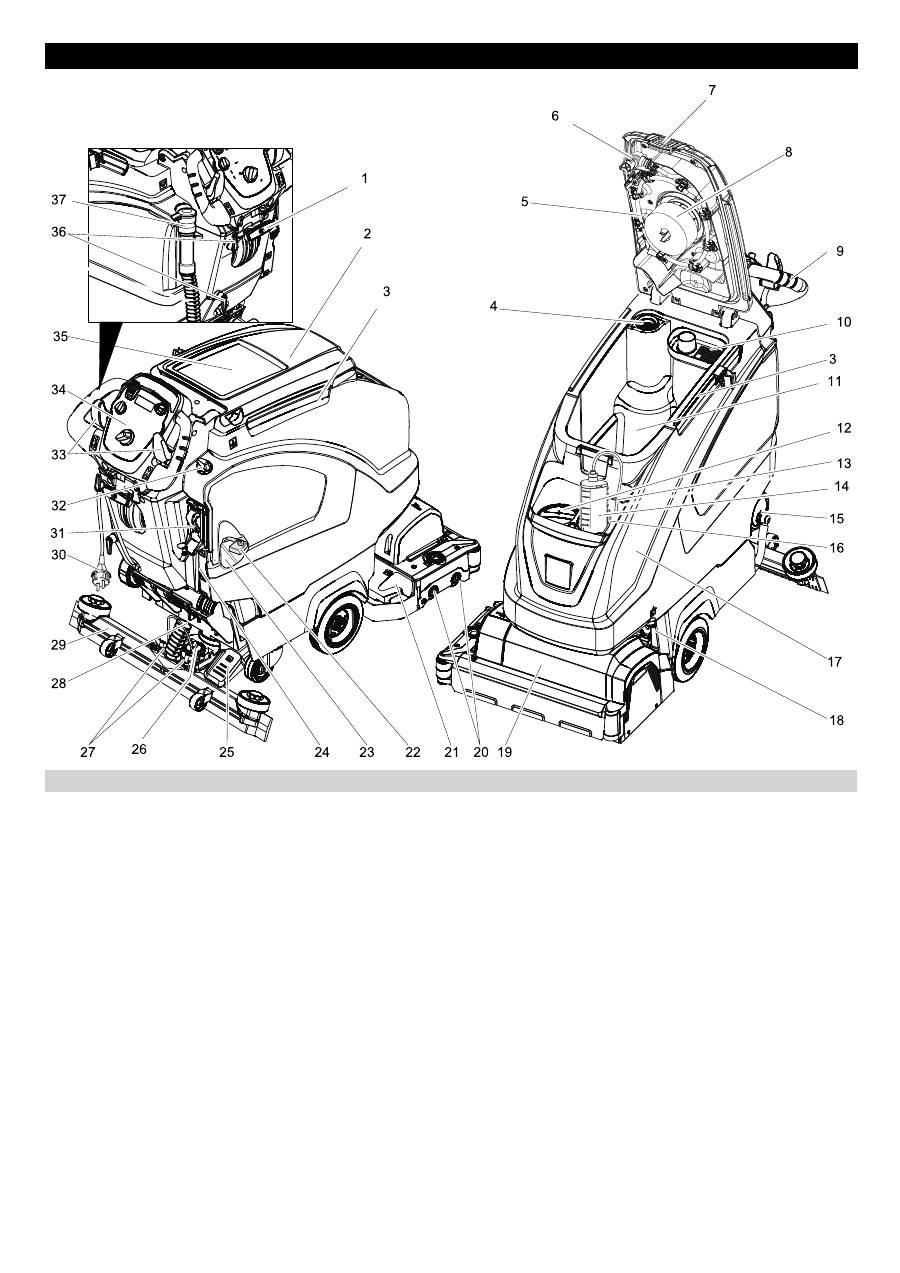

Figura da varredora-aspiradora

Identificação da cor
