COMANDI E FUNZIONI

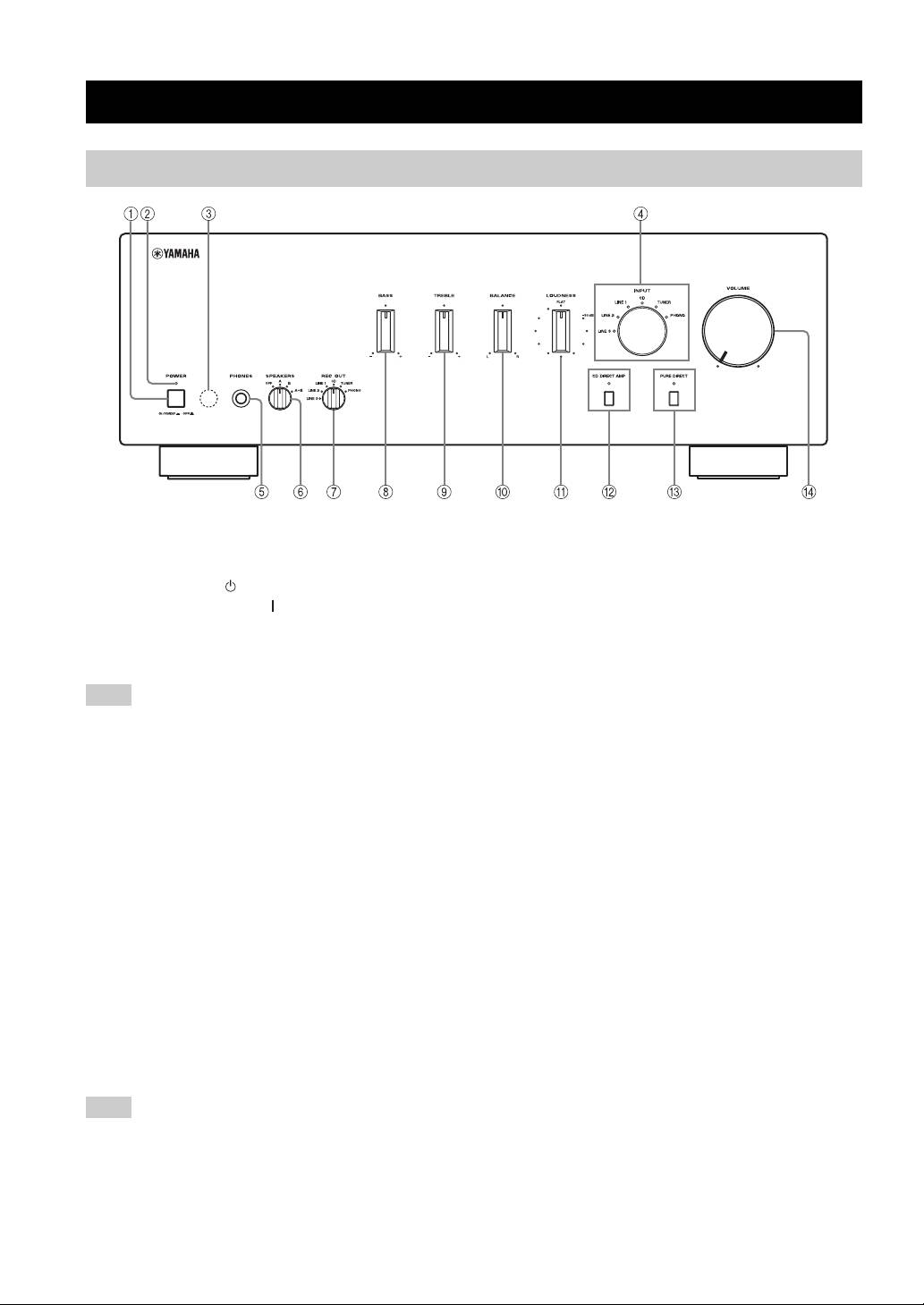

Pannello anteriore

1 POWER

5 Presa PHONES

Premere verso l’interno nella posizione ON per accendere

Collegare le cuffie per l’ascolto privato.

l’unità. È possibile impostare l’unità in modalità standby

Ruotare il selettore SPEAKERS sul pannello anteriore nella

premendo il pulsante sul telecomando o accendere

posizione OFF per disattivare il suono dai diffusori.

l’unità premendo il pulsante sul telecomando quando

6 Selettore SPEAKERS

l’unità è accesa.

Attivare o disattivare il gruppo diffusori collegato ai

Premere di nuovo per rilasciarlo verso l’esterno nella

terminali SPEAKERS A e/o B sul pannello anteriore ogni

posizione OFF per spegnere l’unità.

qual volta il corrispondente selettore SPEAKERS è

impostato su A, B o A+B.

Nota

7 Selettore REC OUT

Anche quando l’unità è spenta, essa consuma una piccola quanti

Se si seleziona una sorgente di registrazione

di corrente per mantenere la memoria.

indipendentemente dall’impostazione del selettore

2 Spia di alimentazione

INPUT, è possibile registrare la sorgente selezionata

Si accende come segue:

mentre se ne ascolta un’altra.

Consultare la pagina 11 per dettagli.

ON: Luminosa

Modalità standby: Scuro

8 BASS

OFF: Spenta

Aumentare o ridurre la risposta a bassa frequenza.

Consultare la pagina 10 per dettagli.

3 Sensore del telecomando

Riceve i segnali dal telecomando.

9 TREBLE

Aumentare o ridurre la risposta ad alta frequenza.

4 Selettore INPUT e spie

Consultare la pagina 10 per dettagli.

Selezionano la sorgente di ingresso che si desidera

ascoltare.

0 BALANCE

Le spie della sorgente di ingresso si accendono quando

Regolare il bilanciamento di uscita del suono dei diffusori

sono selezionate le corrispondenti fonti di ingresso.

di destra e sinistra. Consultare la pagina 10 per dettagli.

y

A LOUDNESS

I nomi delle fonti di ingresso corrispondono ai nomi delle prese di

Mantenere un’intera gamma di toni a qualsiasi livello di

connessione sul pannello posteriore.

volume.

Consultare la pagina 11 per dettagli.

Nota

B CD DIRECT AMP e spia

L’impostazione di ingresso viene mantenuta per circa 1 settimana

Riproduce il suono da CD con la qualità di segnale palta

dopo aver scollegato il cavo di alimentazione.

a prescindere dall’impostazione del selettore INPUT.

La spia precedente si illumina quando è attiva questa

funzione. Consultare la pagina 10 per dettagli.

2 It

COMANDI E FUNZIONI

C PURE DIRECT e spia

D VOLUME

Riproduce qualsiasi sorgente di ingresso con il suono più

Controlla il livello di uscita del suono.

puro possibile.

Non ha effetti sul livello REC per la registrazione.

La spia precedente si illumina quando è attiva questa

INTRODUZIONE

funzione. Consultare la pagina 10 per dettagli.

Telecomando

4 Pulsanti del selettore di ingresso

Selezionano la sorgente di ingresso che si desidera

ascoltare.

5 Pulsanti di controllo dell’amplificatore

INPUT l / h

Selezionano la sorgente di ingresso che si desidera

ascoltare.

VOL +/–

Controlla il livello di uscita del suono.

Non ha effetti sul livello REC per la registrazione.

MUTE

Silenzia l’uscita del suono. Premere MUTE di nuovo per

ripristinare l’uscita audio. La spia di ingresso selezionata

lampeggia quando l’audio viene disattivato.

Controllo di altri componenti

Le funzioni dei pulsanti per controllare altri componenti

Yamaha sono identiche a quelle dei pulsanti

corrispondenti su tali componenti. Per dettagli, fare

riferimento ai manuali di istruzione dei componenti.

6 Pulsanti di controllo sintonizzatore Yamaha

Controllano varie funzioni del sintonizzatore Yamaha. Per

dettagli, fare riferimento al manuale del produttore del

sintonizzatore.

Controllo dell’unità

Nota

Non tutti i sintonizzatori Yamaha o le funzioni sono controllabili

1 Trasmettitore a infrarossi

dal telecomando.

Invia segnali all’unità principale.

7 Pulsanti di controllo del lettore CD Yamaha

2 POWER ( )

Controllano varie funzioni del lettore CD Yamaha. Per

Accende l’unità.

dettagli, fare riferimento al manuale del produttore del

Nota

lettore CD.

Questo pulsante funziona solo quando si preme verso l’interno

Nota

POWER sul pannello anteriore nella posizione ON.

Non tutti i lettori CD Yamaha o le funzioni sono controllabili dal

3 STANDBY ( )

telecomando.

Imposta l’unità in modalità standby.

Note

Questo pulsante funziona solo quando si preme verso l’interno

POWER sul pannello anteriore nella posizione ON.

In modalità standby, l’unità consuma una piccola quantità di

Italiano

corrente al fine di poter ricevere i segnali a infrarossi dal

telecomando.

3 It

COMANDI E FUNZIONI

Installazione delle batterie nel

Uso del telecomando

telecomando

Il telecomando trasmette un raggio direzionale a

infrarossi.

Assicurarsi di puntare il telecomando direttamente verso

1

l’apposito sensore sul pannello anteriore dell’unità

durante il funzionamento.

3

2

1 Premere la parte e far scorrere il

Entro 6 m

coperchio del vano portabatteria.

2 Inserire le due batterie in dotazione

(AA, R6, UM-3) rispettando i simboli di

polarità (+ e –) all’interno del vano

portabatteria.

Manipolazione del telecomando

L’area tra il telecomando e l’unità deve essere priva di

3 Far scorrere il coperchio all’indietro finché

ostacoli di grandi dimensioni.

non scatta in posizione.

Non versare acqua o altri liquidi sul telecomando.

Non far cadere il telecomando.

Note sulle batterie

Non lasciare o conservare il telecomando nelle

Sostituire entrambe le batterie quando la gamma delle

seguenti condizioni:

operazioni del telecomando si riduce.

elevata umidità, come accanto a un bagno

Utilizzare batterie AA, R6, UM-3.

elevata temperatura, come accanto a un termosifone

Assicurarsi che le polarità siano corrette. Osservare

o stufa

l’illustrazione all’interno del vano portabatteria.

temperature estremamente basse

Rimuovere le batterie se il telecomando non viene

luoghi polverosi

utilizzato per un periodo prolungato.

Non esporre il sensore del telecomando a luci intense,

Non utilizzare vecchie batterie insieme a quelle nuove.

in particolare, una lampada a fluorescenza di tipo

Non utilizzare insieme tipi di batterie differenti (come

inverter; diversamente, il telecomando potrebbe non

batterie alcaline e manganese). Leggere quanto

funzionare correttamente. Se necessario, posizionare

riportato sulla confezione attentamente poiché questi

l’unità distante da luce diretta.

tipi di batterie possono avere la stessa forma e colore.

Se le batterie presentano delle perdite, smaltirle

immediatamente. Evitare di toccare il materiale perso o

che questo venga in contatto con abiti o altro. Pulire il

vano portabatteria a fondo prima di installare delle

nuove batterie.

Non smaltire le batterie tra i rifiuti domestici; smaltire

correttamente nel rispetto delle locali normative.

4 It

COMANDI E FUNZIONI

Pannello posteriore

INTRODUZIONE

(Modelli Generale e per l’Asia)

1 Prese di ingresso per CD

Interruttore IMPEDANCE SELECTOR

Collegano un lettore CD.

ATTENZIONE

Consultare pagina 6 per le informazioni di connessione.

Non cambiare l’interruttore IMPEDANCE SELECTOR

2 Prese PHONO e terminale GND

mentre si attiva l’alimentazione dell’unità; in questo modo

Le prese PHONO sono progettate per collegare un

si possono provocare danni alla stessa.

giradischi con una cartuccia MM.

Se l’unità non si accende, l’interruttore IMPEDANCE

Consultare la pagina 6 per informazioni di connessione.

SELECTOR potrebbe non essere passato completamente

3 Prese di ingresso/uscita audio

ad alcuna posizione. In tal caso, far scorrere l’interruttore

Collegano componenti esterni, come ad esempio un

interamente a una delle due posizioni quando

sintonizzatore, ecc.

l’alimentazione’ è completamente disattivata.

Consultare la pagina 6 per informazioni di connessione.

Selezionare la posizione dell’interruttore (LOW o HIGH)

in base all’impedenza dei diffusori del sistema.

4 VOLTAGE SELECTOR

(Solo per modelli Generale e per l’Asia)

Posizione

Livello di impedenza

Il VOLTAGE SELECTOR deve essere impostato sulla

dell’interruttore

base della tensione principale locale prima di collegare il

Se si utilizza un gruppo (A o B),

cavo di alimentazione alla presa di rete.

l’impedenza del diffusore deve essere

Consultare la pagina 8 per dettagli.

almeno 6

Ω.

Se si utilizzano due gruppo (A e B)

5 AC IN

contemporaneamente, l’impedenza di

Da utilizzare per collegare il cavo di alimentazione in

ciascun diffusore deve essere almeno

HIGH

dotazione.

12

Ω. (A eccezione dei modelli per USA e

Consultare la pagina 8 per informazioni di connessione.

Canada)

Se si utilizzano collegamenti a doppio

6 Terminali SPEAKERS

filo, l’impedenza del diffusore deve essere

Collegano uno o due gruppi diffusori.

di almeno 6

Ω. Consultare la pagina 7 per

Consultare la pagina 6 per informazioni di connessione.

dettagli.

Se si utilizza un gruppo (A o B),

7 Interruttore IMPEDANCE SELECTOR

l’impedenza del diffusore deve essere

Consultare Interruttore IMPEDANCE SELECTOR in

almeno 4

Ω.

questa pagina.

Se si utilizzano due gruppo (A e B)

contemporaneamente, l’impedenza di

8 AC OUTLET(S)

LOW

ciascun diffusore deve essere almeno 8

Ω.

Da utilizzare per fornire alimentazione ad altri

Se si utilizzano collegamenti a doppio

Italiano

componenti audio/video.

filo, l’impedenza del diffusore deve essere

Consultare la pagina 8 per dettagli.

di almeno 4

Ω. Consultare la pagina 7 per

dettagli.

5 It
