ASUS M2S-X

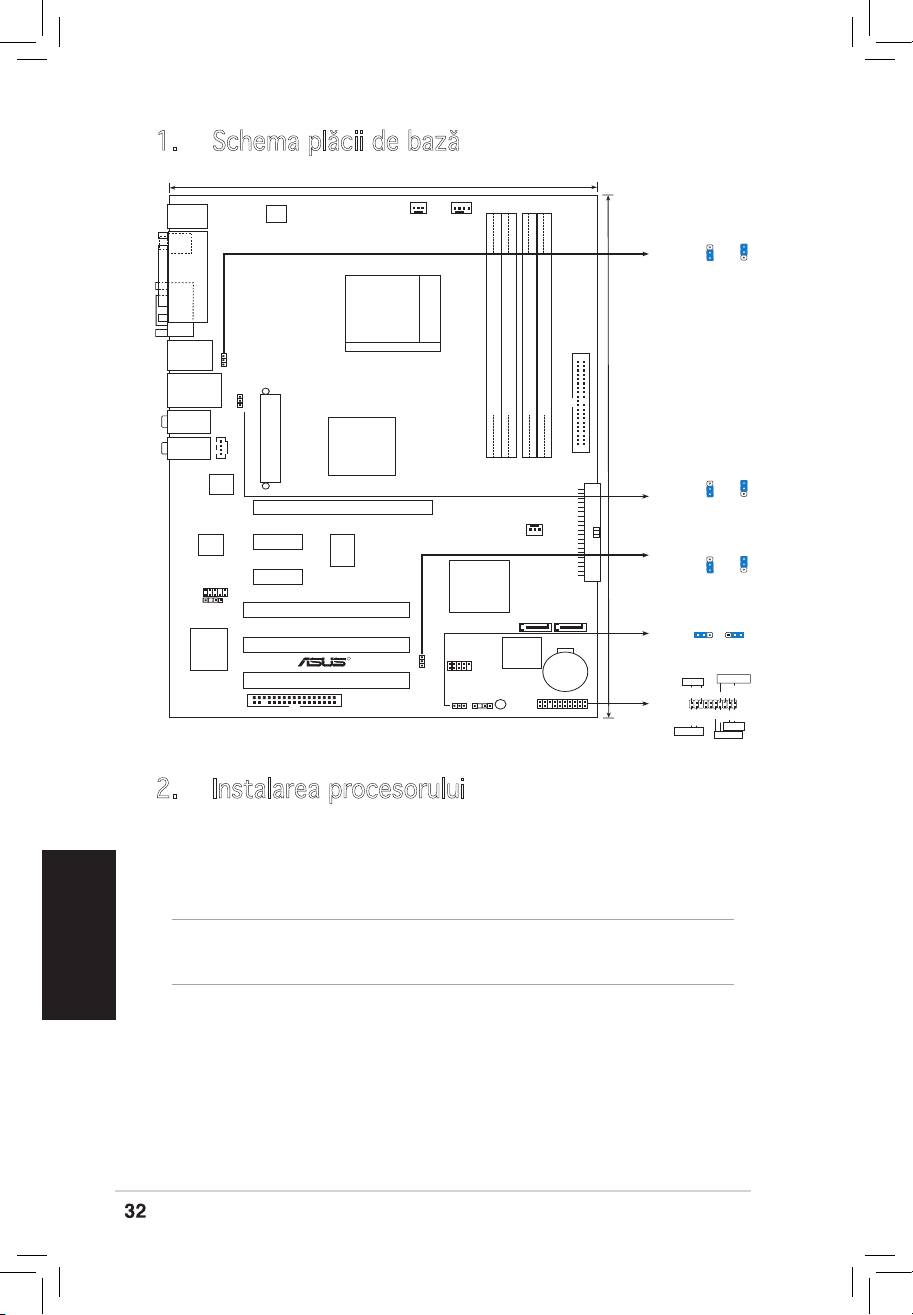

1. Schema plăcii de bază

Română

2. Instalarea procesorului

Urmează următorii paşi pentru a instala procesorul.

1. Localizează socket-ul 940 de pe placa de bază.

2. Ridică pârghia socketului la cel puţin 90 de grade.

ATENŢIE:

Procesorul poate  montat doar într-o singură poziţie. Pentru a preveni îndoirea

pinilor sau deteriorarea, NU forţaţi introducerea procesorului în socket!

3. Poziţionaţi procesorul deasupra soclului, astfel încât colţul procesorului cu

triunghiul aurit să corespundă acelui colţ al soclului care are un triunghi

mic.

4. Introduceţi cu atenţie procesorul în socket.

5. Când procesorul este bine introdus în socket, apăsaţi pe pârghia socket-

ului pentru a xa procesorul. Pârghia va produce un scurt click pentru a

indica că este în poziţia închis.
