Manual for Asus P5N73-AM

Table of contents

  • Français

U3997

P5N73-AM

Quick Start Guide

Français

Deutsch

Italiano

Español

Русский

Português

Polski

Česky

Magyar

Български

Română

Srpski

First Edition Published June 2008

Copyright © 2008 ASUSTeK COMPUTER INC. All Rights Reserved.

15G0645151K0

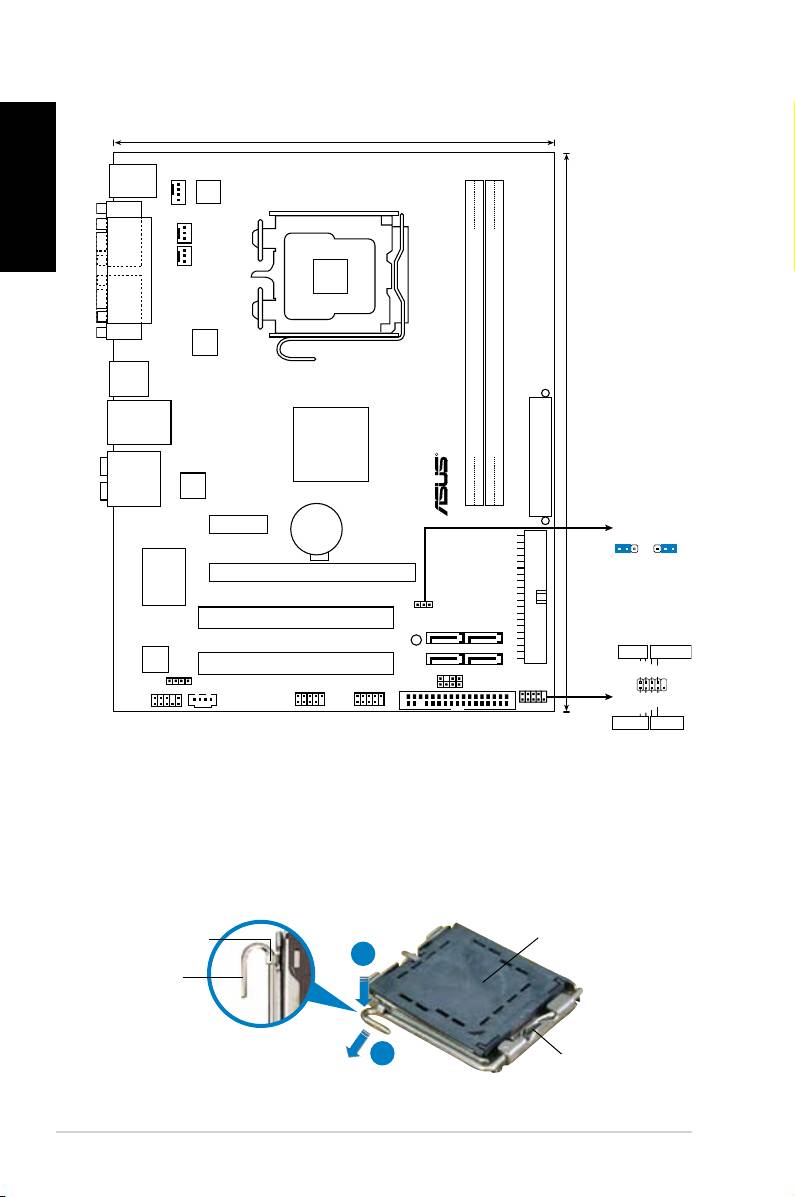

1. Schéma de la Carte Mère

Français

2. Installation du Processeur

®

Suivez cette procédure pour installer un processeur Intel

dans le paquet 775-land.

1. Appuyez sur le levier de chargement avec votre pouce (A), puis déplacez-le

vers le gauche (B) jusqu’à ce qu’il soit détaché de la languette de retenue.

Languette de

Capuchon PnP

retenue

A

Levier de

chargement

B

B

Ce côté du boîtier cam

doit être face à vous.

2

ASUS P5N73-AM

19.3cm (7.6in)

PS/2KBMS

CPU_FAN

T: Mouse

B: Keyboard

COM1

ATX12V

CHA_FAN

)

LGA775

PWR_FAN

PARALLEL PORT

VGA1

8Mb

BIOS

2 (64 bit,240-pin module

USB34

)

LAN1_USB12

DDR2 DIMM1 (64 bit,240-pin module)

DDR2 DIMM

MCP73V

24.5cm (9.6in

R

TXPWR

AUDIO

A

RTL

E

8201CP

P5N73-AM

CR2032 3V

PCIEX1_1

Lithium Cell

CLRTC

CMOS Power

1 2 2 3

Normal

Clear RTC

(Default)

PCIEX16

Super I/O

CLRTC

PCI1

PRI_IDE

SATA1

SATA2

SATA4

SATA3

F_PANEL

SB_PWR

VIA

PLED

PWRBTN

VT1708B

PCI2

PLED+

PLED-

PWR

GND

SPDIF_OUT

CHASSIS

USB56

USB78

SPEAKER

FLOPPY

F_PANE

L

AAFP

CD

Ground

Reset

IDELED+

IDELED-

+HDLED

RESET

Pour éviter d’endommager les broches du socle, n’enlevez le capuchon PnP

que si vous installez un processeur.

Veuillez conserver le capuchon pour le renvoi du produit.

La garantie du produit ne couvre pas des dommages liés aux broches du

support.

Français

2. Soulevez le levier de chargement en direction de la èche à un angle de

135º.

3. Soulevez la plaque de chargement avec votre pouce et votre index à un angle

de 100º, puis poussez le capuchon PnP pour le faire sortir de la fenêtre de la

plaque de chargement.

4. Placez le processeur sur le socle, en vériant que le triangle doré est bien sur

le coin inférieur gauche du socle. Le détrompeur du socle doit s’insérer dans

l’encoche du processeur.

5. Fermez la plaque de chargement, puis poussez le levier de chargement jusqu’à

ce qu’il s’enclenche dans la languette de retenue.

3. Mémoire Système

Vous pouvez installer des DIMM DDR2 GB unbuffered non-ECC de 256 MO, 512

Mo, 1 Go et 2 Go dans les sockets.

Cette carte re ne supporte que les congurations mémoire à canal

unique.

Installez toujours des DIMMs avec une latence CAS identique. Pour obtenir

une compatibilité optimale, il vous est recommandé de vous équiper des

modules de mémoire auprès du même vendeur.

Lors de l’installation de deux modules moired’2 Go, le système peut détecter

moins de 3 Go de modules mémoire en raison de l’allocation d’espace pour

d’autres fonctions critiques du système. Cette limitation ne concerne que les

systèmes utilisant Windows XP 32-bits puisque cette OS ne supporte pas le

mode PAE (Physical Address Extension).

Il est recommandé d’installer moins de 3Go de mémoire système lors de

l’utilisation d’un système d’exploitation Windows XP 32 bits.

Cette carte mère ne supporte pas les modules de mémoire faits de puces de

128 Mo ou double face x16.

ASUS P5N73-AM

3

4. Informations du BIOS

La ROM Flash de la carte mère contient le BIOS. Vous pouvez mettre à jour

Français

les informations du BIOS ou onfigurer ses paramètres à l’aide de l’utilitaire de

conguratin du BIOS. Les écrans du BIOS incluent les touches de navigation et

une brève aide en ligne pour vous guider. Si vous rencontrez des problèmes avec

votre système, ou si celui-ci devient instable après avoir modier la conguration

du BIOS, rétablissez les paramètres par défaut du BIOS. Référez-vous au Chapitre

2 du manuel de l’utilisateur pour plus de détails sur le BIOS. Visitez régulièrement

le site web d’ASUS (www.asus.com) pour des mises à jour.

Pour accéder au BIOS au démarrage:

Pressez <Suppr.> lors du POST (Power-On Self-Test). Si vous ne pressez pas

<Suppr.>, le POST continue avec ses tests de routine.

Pour accéder au BIOS après le POST:

Redémarrez le système en appuyant sur <Ctrl> + <Alt> + <Suppr.>, puis appuyez

sur <Suppr.> lors du POST, ou

Appuyez sur le

bouton reset du châssis, puis appuyez sur <Suppr.> lors du POST,

ou

Eteignez, puis remarrez le sysme, puis appuyez sur <Suppr.> lors du POST.

Pour mettre à jour le BIOS avec ASUS EZ Flash 2:

Démarrez le système et appuyez sur <Alt> + <F2> lors du POST pour lancer EZ

Flash 2. Insérez une disquette contenant la dernière version de BIOS. EZ Flash 2

performe la procédure de mise à jour du BIOS et redémarre automatiquement le

système une fois terminé.

Pour récupérer le BIOS avec CrashFree BIOS 2:

Démarrez le système. si le BIOS est corrompu, l’outil de récupération automatique

de CrashFree BIOS 2 vérie la présence d’une disquette ou d’un CD pour restaurer

le BIOS. Insérez le DVD de support de la carte mère, ou une disquette contenant

le chier d’origine ou la dernière version du BIOS. Rebootez le système une fois le

BIOS restauré.

5. Informations logicielles du DVD de

support

®

Cette carte mère supporte les systèmes d’exploitation Windows

32-bit XP / 32-bit

Vista / 64-bit XP / 64-bit Vista. Installez toujours la dernière version du système

d’exploitation ainsi que leurs mises à jour correspondantes pour maximiser les

caractéristiques de votre matériel.

Le DVD de support contient des logiciels utiles et les pilotes de certains utilitaires

permettant de booster les fonctions de la carte mère. Pour utiliser le DVD de support,

insérez le DVD dans le lecteur de DVD-ROM. Le DVD afche automatiquement un

écran de bienvenue et les menus d’installation si l’exécution automatique est activée.

Si l’écran de bienvenue n’apparaît pas automatiquement, localisez et double-cliquez

sur le chier ASSETUP.EXE du dossier BIN contenu dans le DVD de support pour

afcher les menus.

4

ASUS P5N73-AM

1. Motherboard-Layout

Deutsch

2. Installieren der CPU

®

Folgen Sie diesen Schritten, um einen Intel

Prozessor auf dem LGA 775-Sockel

zu installieren.

1. Drücken Sie den Ladehebel mit Ihrem Daumen (A) und schieben ihn nach links

(B), bis er von dem Halteriegel losgelassen wird.

Halteriegel

PnP-Kappe

A

Ladehebel

B

B

Diese Seite der Cam-Box

sollte zu Ihnen zeigen.

ASUS P5N73-AM

5

19.3cm (7.6in)

PS/2KBMS

CPU_FAN

T: Mouse

B: Keyboard

COM1

ATX12V

CHA_FAN

)

LGA775

PWR_FAN

PARALLEL PORT

VGA1

8Mb

BIOS

2 (64 bit,240-pin module

USB34

)

LAN1_USB12

DDR2 DIMM1 (64 bit,240-pin module)

DDR2 DIMM

MCP73V

24.5cm (9.6in

R

TXPWR

AUDIO

A

RTL

E

8201CP

P5N73-AM

CR2032 3V

PCIEX1_1

Lithium Cell

CLRTC

CMOS Power

1 2 2 3

Normal

Clear RTC

(Default)

PCIEX16

Super I/O

CLRTC

PCI1

PRI_IDE

SATA1

SATA2

SATA4

SATA3

F_PANEL

SB_PWR

VIA

PLED

PWRBTN

VT1708B

PCI2

PLED+

PLED-

PWR

GND

SPDIF_OUT

CHASSIS

USB56

USB78

SPEAKER

FLOPPY

F_PANE

L

AAFP

CD

Ground

Reset

IDELED+

IDELED-

+HDLED

RESET

Um Schäden an den Sockelpolen zu vermeiden, entfernen Sie bitte die PnP-

Kappe nicht vor dem Beginn der CPU-Installation.

Bitte bewahren Sie die Abdeckung für den Fall einer Produktrückgabe auf.

Die Garantie des Produkts deckt nicht die Schäden an Sockelpolen.

2. Heben Sie den Ladehebel in Pfeilrichtig bis zu einem Winkel von 135 Grad

hoch.

3. Heben Sie die Ladeplatte mit dem Daumen und dem Zeigenger bis zu

Deutsch

einem Winkel von 100 Grad hoch. Dcken Sie die PnP-Kappe von der

Ladeplattenaussparung, um sie zu entfernen.

4. Legen Sie die CPU auf den Sockel. Richten Sie dabei das goldene Dreieck

auf die untere linke Ecke des Sockels aus. Die Sockelausrichtungsmarkierung

muss in die CPU-Kerbe einpassen.

5. Machen Sie die Ladeplatte zu und drücken dann den Ladehebel, bis er in den

Halteriegel einrastet.

3. Arbeitsspeicher

Sie können 256 MB, 512 MB, 1 GB und 2 GB ungepufferte nicht-ECC DDR2 DIMMs

in den DIMM-Sockeln installieren.

Dieses Motherboard unterstützt nur Single-Channel-Konguration.

Installieren Sie immer DIMMs mit gleicher CAS-Latenzzeit. Für optimale

Kompatibilität wird empfohlen, nur Speichermodule eines Herstellers zu

verwenden.

Wenn Sie Speichermodule mit 2GB installieren, werden vom System

u.U. nicht ganz 3 GB erkannt, da dieser Adressraum für andere kritische

®

Funktionen reserviert wird. Diese Einschränkung tritt bei Windows

XP 32-

bit-Betriebssystemen auf, die Physikalische Adresserweiterung (PAE) nicht

unterstützen.

Es wird empfohlen, unter dem Windows XP 32-Bit-Betriebssystem nicht mehr

als insgesamt 3GB Systemspeicher zu installieren.

Dieses Motherboard unterstützt keine Module, die auf 128Mb Chips basieren,

bzw. keine doppelseitigen x16 Module.

6

ASUS P5N73-AM

4. BIOS-Informationen

Das BIOS bendet sich in der Flash ROM auf dem Motherboard. Über das BIOS-

Setupprogramm können Sie die BIOS-Informationen aktualisieren oder die Parameter

kongurieren. Die BIOS-Anzeigen enthalten Navigations-anleitungen und eine kurze

Online-Hilfe, um Ihnen die Verwendung zu erleichtern. Falls in Ihrem System Probleme

auftauchen, oder das System nach dem Verändern einiger Einstellungen instabil wird,

sollten Sie die Standardeinstellungen zurückholen. Genauere Informationen hierzu

nden Sie in Kapitel 2 des Benutzerhandbuches. Weitere Neuigkeiten nden Sie auf

der ASUS-Webseite (www.asus.com).

So öffnen Sie das BIOS-Setup beim Systemstart:

Drücken Sie <Entf> während des Power-On Self-Test (POST). Wenn Sie nicht <Entf>

drücken, fährt der POST mit seiner Routine fort.

So öffnen Sie das Setup nach dem POST:

Starten Sie das System neu, indem Sie <Strg> + <Alt> + <Entf> drücken, und

drücken Sie dann <Entf> während des POST, oder

Deutsch

Drücken Sie den Reset-Schalter am Computergehäuse, und drücken Sie dann

<Entf> während des POST, oder

Schalten Sie das System aus und wieder an, und drücken Sie dann <Entf>

während des POST

So aktualisieren Sie das BIOS mit ASUS EZ Flash 2:

Starten Sie das System und drücken Sie <Alt> + <F2> während des POST, um EZ

Flash 2 zu starten. Legen Sie eine Diskette mit der neuesten BIOS-Datei ein. EZ

Flash 2 aktualisiert das BIOS und startet automatisch das System neu, wenn die

Aktualisierung beendet ist.

So stellen Sie das BIOS mit CrashFree BIOS 2 wieder her:

Starten Sie das System. Falls die BIOS-Datei beschädigt ist, sucht das CrashFree

BIOS 2-Wiederherstellungsprogramm nach einer Diskette oder CD, mit der das BIOS

wieder hergestellt werden kann. Legen Sie die Support-DVD des Motherboards, oder

eine Diskette mit der ursprünglichen oder einer neueren BIOS-Datei ein. Starten Sie

das System neu, wenn das BIOS wieder hergestellt ist.

5. Software Support DVD-Informationen

®

Dieses Motherboard unterstützt Windows

32-bit XP / 32-bit Vista / 64-bit XP /

64-bit Vista Betriebssysteme. Installieren Sie stets die neueste Version und die

dazugehörigen Updates, um die Funktionen der Hardware bestmöglich nutzen zu

können.

Die dem Motherboard beigefügte Support-DVD enthält die Treiber, Anwendungssoftware

und Dienstprogramme, die Ihnen zur Benutzung aller Funktionen dieses Motherboards

helfen. Um die Support-DVD zu verwenden, legen Sie sie in Ihr DVD-ROM-

Laufwerk ein. Falls auf Ihrem Computer Autorun aktiviert ist, zeigt die DVD

automatisch eine Willkommensnachricht und die Installationsmenüs an. Wenn der

Willkommensbildschirm nicht automatisch erscheint, suchen Sie die Datei ASSETUP.

EXE im BIN-Ordner der Support-DVD und doppelklicken Sie auf die Datei, um die

Menüs anzuzeigen.

ASUS P5N73-AM

7

1. Diagramma disposizione scheda madre

Italiano

2. Installazione della CPU

®

Attenersi alle seguenti fasi per installare un processore Intel

nel pacchetto 775.

1. Premere la levetta di carico con il pollice (A), poi spostarla e sinistra (B) nché

è liberata dalla linguetta di trattenimento.

Linguetta di

Copertura PnP

trattenimento

A

Levetta di

carico

B

B

Questo lato del modulo deve

essere rivolto verso sé stessi.

8

ASUS P5N73-AM

19.3cm (7.6in)

PS/2KBMS

CPU_FAN

T: Mouse

B: Keyboard

COM1

ATX12V

CHA_FAN

)

LGA775

PWR_FAN

PARALLEL PORT

VGA1

8Mb

BIOS

2 (64 bit,240-pin module

USB34

)

LAN1_USB12

DDR2 DIMM1 (64 bit,240-pin module)

DDR2 DIMM

MCP73V

24.5cm (9.6in

R

TXPWR

AUDIO

A

RTL

E

8201CP

P5N73-AM

CR2032 3V

PCIEX1_1

Lithium Cell

CLRTC

CMOS Power

1 2 2 3

Normal

Clear RTC

(Default)

PCIEX16

Super I/O

CLRTC

PCI1

PRI_IDE

SATA1

SATA2

SATA4

SATA3

F_PANEL

SB_PWR

VIA

PLED

PWRBTN

VT1708B

PCI2

PLED+

PLED-

PWR

GND

SPDIF_OUT

CHASSIS

USB56

USB78

SPEAKER

FLOPPY

F_PANE

L

AAFP

CD

Ground

Reset

IDELED+

IDELED-

+HDLED

RESET

Per evitare di danneggiare i pin, non rimuovere la copertura PnP salvo si stia

installando una CPU.

Conservare il cappuccio per eventuali restituzioni del prodotto.

La garanzia del prodotto non copre i danni ai pin della presa.

2. Sollevare la levetta di carico nella direzione indicata dalla freccia ad un anglo

di 135°.

3. Sollevare la placca di carico con il pollice e l’indice ad un angolo di 100º, poi

spingere la copertura PnP dalla placca di carico per rimuoverla.

4. Collocare la CPU sopra la presa, assicurandosi che il triangolo dorato si trovi

nell’angolo in basso a sinistra della presa. Il tasto di allineamento della presa

deve adattarsi alla dentellatura della CPU.

5. Chiudere la placca di carico, poi spingere la leva di carico nché scatta nella

linguetta di trattenimento.

3. Memoria di sistema

Nelle prese per DIMM, si possono installare moduli di memoria DIMM DDR non-ECC,

Italiano

senza buffer, da 256 MB, 512 MB e 1 GB da 2 GB.

Questa scheda madre supporta soltanto la congurazione single-channel.

Utilizzare e installare sempre moduli DIMM con la stessa latenza CAS. Per

poter garantire la perfetta compatibilità dei moduli, si raccomanda di utilizzare

moduli di memoria acquistati presso lo stesso venditore.

Se si installano due moduli di memoria da 2 GB, il sistema è in grado di

riconoscere solo meno di 3GB perclo spazio per l’indirizzamento è riservato

per altre fuunzioni critiche. Questa limitazione si ha solo con il sistema operativo

®

Windows

XP -bit perchè non supporta la funzionalità PAE (Physical Address

Extension)

Si raccomanda di installare meno di 3GB di memeoria totale di sistema quando

si usano sistemi operativi Windows XP 32-bit.

Questa scheda madre non supporta moduli di memoria composti da moduli

di capacità 128 Mb oppure moduli a doppia faccia x16.

ASUS P5N73-AM

9

4. Informazioni sul BIOS

La Flash ROM sulla scheda madre contiene il BIOS. È possibile aggiornare le

informazioni del BIOS, o congurare i parametri utilizzando l’utilità di congurazione

BIOS Setup. La schermata BIOS include tasti di navigazione ed una concisa

guida in linea. Se si riscontrano problemi con il sistema, oppure se questo diventa

instabile dopo avere modicato le impostazioni, caricare le impostazioni predenite

di congurazione Setup Defaults. Fare riferimento al Capitolo 2 della Guida utente

per informazioni dettagliate sul BIOS. Visitare la pagina Web ASUS (www.asus.com)

per gli aggiornamenti.

Per accedere al Setup all’avvio:

Premere il tasto <Delete> durante il POST (Power On Self Test). Se non si preme il

tasto <Delete>, il POST continua le sue routine di diagnostica.

Per accedere al Setup dopo il POST:

Riavviare il sistema premendo i tasti <Ctrl> + <Alt> + <Delete>, poi premere il

tasto <Delete> durante il POST, oppure

Premere il

tasto di ripristino sul telaio, poi premere il tasto <Delete> durante il

POST, oppure

Spegnere e riaccendere il sistema e poi premere il tasto <Delete> durante il

Italiano

POST

Per aggiornare il BIOS con ASUS EZ Flash 2:

Avviare il sistema e premere <Alt>+<F2> durante il POST per avviare EZ Flash

2. Inserire un dischetto oppy che contenga il le BIOS più aggiornato. EZ Flash

2 esegue le procedure d’aggiornamento del BIOS e, una volta completato, riavvia

automaticamente il sistema.

Per ripristinare il BIOS con CrashFree BIOS 2:

Avviare il sistema. Se il BIOS è corrotto lo strumento di ripristino automatico di

CrashFree BIOS 2 cerca un dischetto oppy o un CD per ripristinare il BIOS. Inserire

il DVD di supporto della scheda madre, oppure un dischetto oppy che contenga il le

BIOS originale o più aggiornato. Riavviare il sistema quando il BIOS è ripristinato.

5. Informazioni sul DVD di supporto al

Software

®

Questa scheda madre supporta i sistemi operativi Windows

32-bit XP / 32-bit Vista

/ 64-bit XP / 64-bit Vista. Installare sempre la versione SO più recente ed i relativi

aggiornamenti, in modo da ottimizzare le prestazioni dell’hardware.

Il DVD di supporto in dotazione alla scheda madre contiene dei software utili e

diversi utility driver che potenziano le funzioni della scheda madre. Per cominciare

a usare il DVD di supporto, basta inserire il DVD nel DVD-ROM drive. Il DVD

mostra automaticamente lo schermo di benvenuto e i menu dell’installazione se

Autorun è attivato nel vostro computer. Se lo schermo di benvenuto non compare

automaticamente, trovate e cliccate due volte il le ASSETUP.EXE dalla cartella BIN

nel DVD di supporto per mostrare i menu.

10

ASUS P5N73-AM

1. Distribución de la placa base

Español

2. Instalación de la CPU

®

Siga estos pasos para instalar un procesador Intel

en el paquete 775-land.

1. Pulse la palanca de carga con su pulgar (A), a continuación, muévala hacia la

izquierda (B) hasta que se suelte de la pestaña de retención.

Pestaña de

Tapa PnP

retención

A

Palanca de

carga

B

B

Este lado de la caja cam

debería mirar hacia usted.

ASUS P5N73-AM

11

19.3cm (7.6in)

PS/2KBMS

CPU_FAN

T: Mouse

B: Keyboard

COM1

ATX12V

CHA_FAN

)

LGA775

PWR_FAN

PARALLEL PORT

VGA1

8Mb

BIOS

2 (64 bit,240-pin module

USB34

)

LAN1_USB12

DDR2 DIMM1 (64 bit,240-pin module)

DDR2 DIMM

MCP73V

24.5cm (9.6in

R

TXPWR

AUDIO

A

RTL

E

8201CP

P5N73-AM

CR2032 3V

PCIEX1_1

Lithium Cell

CLRTC

CMOS Power

1 2 2 3

Normal

Clear RTC

(Default)

PCIEX16

Super I/O

CLRTC

PCI1

PRI_IDE

SATA1

SATA2

SATA4

SATA3

F_PANEL

SB_PWR

VIA

PLED

PWRBTN

VT1708B

PCI2

PLED+

PLED-

PWR

GND

SPDIF_OUT

CHASSIS

USB56

USB78

SPEAKER

FLOPPY

F_PANE

L

AAFP

CD

Ground

Reset

IDELED+

IDELED-

+HDLED

RESET

Para evitar daños en los contactos del zócalo, no retire la tapa PnP, a menos

que se esté instalando una CPU.

Conserve la tapa en caso de devolución del producto.

La garantía del producto no cubre daños producidos en los contactos del

zócalo.

2. Levante la palanca de carga en la dirección de la echa, hasta llegar a un ángulo

de 135º.

3. Levante la placa de carga con el pulgar y con el índice hasta alcanzar un ángulo

de 100º, a continuación, presione la tapa PnP desde la ventana de la placa de

carga para extraerla.

4. Coloque la CPU sobre el zócalo, asegúrandose de que el triángulo dorado se

encuentra en la esquina inferior izquierda del zócalo. La llave de alineación

debería encajar en el oricio de la CPU.

5. Cierre la placa de carga, a continuación, pulse la palanca de carga hasta que

quede encajada en la pestaña de retención.

3. Memoria de sistema

Puede instalar módulos DIMM DDR2 de 256 MB, 512 MB, 1 GB y 2 GB sin ECC y

sin buffer en los zócalos DIMM.

Español

Esta placa base sólo admite conguración de un canal.

Instale siempre DIMM con la misma latencia CAS. Para una compatibilidad

óptima, se recomienda que obtenga módulos de memoria del mismo

proveedor.

Se si installano due moduli di memoria da 2GB, il sistema potrebbe rilevare

soltanto meno di 3GB, poichè lo spazio per l’ indirizzo sico è riservato ad

altre funzioni chiave. Questa limitazione si riscontra nel sistema operativo

®

Windows

XP 32-bit, che non supporta la modalità PAE (Physical Address

Extension).

Recomendamos instalar menos de 3GB de memoria de sistema en total

cuando utiliza Sistemas Operativos Windows XP de 32-Bits.

Esta placa base no admite módulos de memoria hechos de 128Mb chips ni

de doble cara x16.

12

ASUS P5N73-AM

4. Información sobre la BIOS

La BIOS esta contenida en la memoria ROM Flash de la placa madre. Puede

actualizar la información de la BIOS o congurar los parámetros usando la utilidad de

conguración de la BIOS. Las pantallas de la BIOS incluyen teclas de navegación y

una ayuda simple para guiarle. Si tras cambiar la conguración encuentra problemas

en el sistema, o si este se vuelve inestable, cargue la conguración por defecto

(Setup Defaults). Reérase al Capítulo 2 del manual del usuario para información

detallada de la BIOS. Visite el sitio Web de ASUS (www.asus.com) para acceder a

actualizaciones

Para acceder a la conguracn de la BIOS durante el proceso de inicio:

Pulse <Suprimir> durante el proceso de auto comprobación de encendido (Power-

On Self-Test - POST). Si no pulsa <Suprimir>, el proceso POST continuará con sus

rutinas de comprobación.

Para acceder a la conguracn de la BIOS tras el proceso POST:

Reinicie el sistema presionando <Ctrl> + <Alt> + <Suprimir>, y pulse <Suprimir>

durante el proceso POST, o

Pulse el botón de reinicio en el chasis, y pulse <Suprimir> durante el proceso

POST, o

Apague y encienda el sistema, y pulse <Suprimir> durante el proceso POST.

Para actualizar la BIOS con ASUS EZ Flash 2:

Inicie el sistema y presione <Alt>+<F2> durante el proceso POST y ejecutar EZ

Flash 2. Inserte un diskette con un archivo BIOS actualizado. EZ Flash 2 realizará

el proceso de actualización de la BIOS y automáticamente reiniciael sistema

cuando haya terminado.

Para actualizar la BIOS con CrashFree BIOS 2:

Inicie el sistema. Si la BIOS ha sido corrompida, la herramienta de auto recuperación

CrashFree BIOS 2 buscará un diskette o CD para restaurar la BIOS. Inserte el DVD

de soporte de la placa madre, o un diskette que contenga la BIOS original o una BIOS

actualizada. Una vez que la BIOS haya sido recuperada renicie el sistema.

Español

5. Información sobre el DVD de soporte

de Software

®

Esta placa madre soporta sistemas operativos (SO) Windows

32-bit XP / 32-bit

Vista / 64-bit XP / 64-bit Vista OS. Instale siempre la última versión del SO con sus

actualizaciones correspondientes para que pueda maximizar las funciones de su

hardware.

El DVD de soporte incluido con su placa madre contiene útiles aplicaciones y varios

controladores para mejorar las funciones de la placa madre. Para comenzar a

utilizar el DVD de soporte, inserte éste en su unidad de DVD-ROM. El DVD mostrará

automáticamente una pantalla de bienvenida y los menús de instalación (si la función

de autoejecución “Autorun” ha sido activada en su PC). Si la pantalla de bienvenida no

aparece de manera automática, localice y haga doble clic en el archivo ASSETUP.EXE

que se encuentra en la carpeta BIN del DVD de soporte para mostrar los menús.

ASUS P5N73-AM

13

1. Схемасистемнойплаты

2. Установкапроцессора

Для установки процессора:

®

Выполните следующие действия для установки процессора Intel

в 775-контактное гнездо:

Русский

1. Нажмите на удерживающий рычаг большим пальцем (А), затем перемещайте его влево

(В) до тех пор, пока он не высвободится из-под фиксирующего язычка.

Фиксирующий

Отметка PnP

язычок

A

Удерживающий

рычаг

B

B

Эта сторона должна быть

обращена к устанавливающему.

14

ASUS P5N73-AM

19.3cm (7.6in)

PS/2KBMS

CPU_FAN

T: Mouse

B: Keyboard

COM1

ATX12V

CHA_FAN

)

LGA775

PWR_FAN

PARALLEL PORT

VGA1

8Mb

BIOS

2 (64 bit,240-pin module

USB34

)

LAN1_USB12

DDR2 DIMM1 (64 bit,240-pin module)

DDR2 DIMM

MCP73V

24.5cm (9.6in

R

TXPWR

AUDIO

A

RTL

E

8201CP

P5N73-AM

CR2032 3V

PCIEX1_1

Lithium Cell

CLRTC

CMOS Power

1 2 2 3

Normal

Clear RTC

(Default)

PCIEX16

Super I/O

CLRTC

PCI1

PRI_IDE

SATA1

SATA2

SATA4

SATA3

F_PANEL

SB_PWR

VIA

PLED

PWRBTN

VT1708B

PCI2

PLED+

PLED-

PWR

GND

SPDIF_OUT

CHASSIS

USB56

USB78

SPEAKER

FLOPPY

F_PANE

L

AAFP

CD

Ground

Reset

IDELED+

IDELED-

+HDLED

RESET

Для предотвращения повреждения контактов разъема не удаляйте крышку PnP до

начала установки ЦПУ.

Для возврата товара сохраняйте упаковку.

Гарантия на товар не распространяется на случай повреждения контактов разъема.

2. Поднимите рычак в направлении, указанном стрелкой, до угла 135°.

3. Поднимите пластинку большим и указательным пальцами на угол 100°, затем выдавите

крышку PnP из окне пластинки.

4. Расположите ЦПУ над гнездом, убедившись, что золотой треугольник располагается над

нижним левым углом гнезда ЦПУ. Ключевой элемент гнезда должен соответствовать

вырезу на ЦПУ.

5. Закройте пластинку, затем нажимайте на рычаг, пока он не окажется под фиксирующим

выступом.

3. Системнаяпамять

Вы можете установить 256 Mб, 512 Mб, 1 Гб и 2 Гб небуферизированные non-ECC DDR2 модули

DIMM в слоты DIMM.

Эта материнская плата поддерживает только одноканальную конфигурацию.

Всегда используйте модули памяти DIMM с одинаковой задержкой строба адреса

столбца (CAS latency). Для лучшей совместимости рекомендуется использовать модули

памяти одного производителя.

Если вы установили два модуля емкостью 2Гб, система может распознать

менее 3Гб поскольку адресное пространство резервируется для других

®

функций. Это ограничение появляется в ОС Windows

XP 32-бит, которая не

поддерживает PAE.

При использовании 32-битной windows XP мы рекомендуем установить менее 3 Гб

системной памяти.

Эта материнская плата не поддерживает модули памяти объемом 128 Мб, так же как

и 2x-сторонние 16x-чиповые модули памяти.

Русский

ASUS P5N73-AM

15

4. ИнформацияBIOS

На материнской плате в микросхеме EEPROM находится BIOS. Вы можете обновить

BIOS или настроить параметры, используя утилиту установки BIOS. Экраны BIOS

имеют клавиши навигации и краткую справку. Если у вас появились проблемы с

системой или система стала нестабильной после ваших настроек, загрузите Setup

Defaults. Для подробной информации обратитесь к части 2 руководства пользователя.

Для обновлений посетите сайт ASUS (www.asus.com).

Для входа в BIOS Setup при запуске:

Нажмите <Del> во время прохождения теста POST. Если вы не нажали <Del>, POST продолжит

тестирование оборудования.

Для входа в BIOS Setup после POST:

Перезагрузите систему, нажав <Ctrl> + <Alt> + <Del>, затем во время POST нажмите <Del>,

или

Нажмите кнопку сброса на корпусе, затем во время POST нажмите <Del>, или

Выключите систему и включите снова, затем во время POST нажмите <Del>

Для обновления BIOS с помощью ASUS EZ Flash 2:

Нажмите <Alt> + <F2> во время POST для запуска EZ Flash 2. Вставьте дискету,

которая содержит последний файл BIOS. EZ Flash 2 начнет процесс обновления BIOS

и потом перезагрузит систему.

Для восстановления BIOS с помощью CrashFree BIOS 2:

Включите систему. Если BIOS искажен, функция CrashFree BIOS 2 автоматически

восстановит BIOS с дискеты или CD. Вставьте DVD от материнской платы или

дискету, которая содержит исходный или последний файл BIOS. Затем перезагрузите

систему.

5. ИнформацияосопровождающемDVD

®

Эта материнская плата поддерживает следующие операционные системы:Windows

32-bit XP / 32-bit Vista / 64-bit XP / 64-bit Vista. Всегда устанавливайте последнюю

версию ОС и соответствующие обновления, таким образом вы можете максимально

использовать функции аппаратуры.

Русский

Компакт-диск, поставляемый вместе с материнской платой содержит полезное

программное обреспечение и различные драйвера, которые расширяют функции

материнской платы. Для использования компакт-диска, вставьте его в привод DVD-

ROM. Если Автозапуск включен на вашем компьютере, отобразится экран приветствия

и меню установки. Если экран приветствия не появился автоматически, найдите и

дважды щелкните на файле ASSETUP.EXE в папке BIN для отображения меню.

16

ASUS P5N73-AM

1. Disposição da placa-principal

2. Instalação da CPU

®

Siga estas etapas para instalar um processador Intel

no socket 775.

1. Exerça pressão sobre a alavanca com o seu polegar (A) e de seguida mova-a

para a esquerda (B) até car liberta da patilha de xação.

Patilha de xação

Tampa PnP

A

Alavanca

B

B

Este lado da “cam box”

deve car voltada para si.

Português

ASUS P5N73-AM

17

19.3cm (7.6in)

PS/2KBMS

CPU_FAN

T: Mouse

B: Keyboard

COM1

ATX12V

CHA_FAN

)

LGA775

PWR_FAN

PARALLEL PORT

VGA1

8Mb

BIOS

2 (64 bit,240-pin module

USB34

)

LAN1_USB12

DDR2 DIMM1 (64 bit,240-pin module)

DDR2 DIMM

MCP73V

24.5cm (9.6in

R

TXPWR

AUDIO

A

RTL

E

8201CP

P5N73-AM

CR2032 3V

PCIEX1_1

Lithium Cell

CLRTC

CMOS Power

1 2 2 3

Normal

Clear RTC

(Default)

PCIEX16

Super I/O

CLRTC

PCI1

PRI_IDE

SATA1

SATA2

SATA4

SATA3

F_PANEL

SB_PWR

VIA

PLED

PWRBTN

VT1708B

PCI2

PLED+

PLED-

PWR

GND

SPDIF_OUT

CHASSIS

USB56

USB78

SPEAKER

FLOPPY

F_PANE

L

AAFP

CD

Ground

Reset

IDELED+

IDELED-

+HDLED

RESET

Para evitar danicar os pinos do socket, não remova a tampa PnP a não ser

que esteja a instalar uma CPU.

Guarde a tampa, caso seja necessário devolver o produto.

A garantia do produto não cobre danos ao nível dos pinos do socket.

2. Levante a alavanca na direcção indicada pela seta e num ângulo de 135º.

3. Levante o prato de carregamento com o polegar e indicador num ângulo de 100º,

de seguida empurre a tampa PnP através da janela do prato de carregamento

para a remover.

4. Posicione a CPU por cima do socket, certicando-se de que o triângulo dourado

está no canto inferior esquerdo do socket. A chave de alinhamento do socket

deve encaixar no entalhe existente na CPU.

5. Feche o prato de carregamento, de seguida exerça pressão sobre a alavanca

de carregamento até esta encaixar com um estalido na patilha de xação.

3. Memória do sistema

Pode instalar módulos DIMM DDR2 sem entreposição (unbuffered) e non-ECC de

256 MB, de 512 MB, de 1 GB e de 2 GB nos sockets DIMM.

Esta placa-mãe suporta somente conguração de canal individual.

Instale sempre DIMMs com a mesma latência CAS. Para uma óptima

compatibilidade, recomendamos-lhe a obtenção de módulos de memória

junto do mesmo vendedor. Visite o web site da ASUS para consultar a lista

de Vendedores Aprovados.

Se instalar dois módulos de memória de 2 GB, o sistema pode apenas

reconhecer menos de 3 GB uma vez que o espaço de endereço está reservado

para outras funções críticas. Esta é uma limitação do sistema operativo

®

Windows

XP de 32 bits que não suporta o modo PAE (Physical Address

Extension, Extensão do endereço físico).

Recomendamos a instalão de uma memória de sistema com uma

capacidade total inferior a 3 GB ao utilizar o sistema operativo Windows XP

de 32 bits.”

Esta placa-principal não suporta módulos de memória compostos por chips

de 128 Mb ou módulos de memória de dupla face x16.

Português

18

ASUS P5N73-AM

4. Informação da BIOS

A meria ROM Flash existente na placa-principal contém a BIOS. Pode actualizar a

informação da BIOS ou congurar os seus parâmetros utilizando o utilitário de congurão

da BIOS. Os ecs da BIOS incluem teclas de navegação e uma breve ajuda online que

lhe servio de guia. Se se deparar com problemas ao nível do sistema, ou se o sistema

car insvel as alterão das denões, carregue as predenições de conguração.

Consulte o Catulo 2 do Guia do utilizador para mais informações sobre a BIOS. Visite o

web site da ASUS (www.asus.com) para obter as actualizações.

Para aceder ao utilitário de conguração aquando do arranque:

Prima a tecla <Delete> durante a rotina POST (Power-On Self Test). Se o premir a tecla

<Delete>, a rotina POST prossegue com as suas rotinas de teste.

Para aceder ao utilirio de congurão após a rotina POST:

Reinicie o sistema premindo as teclas <Ctrl> + <Alt> + <Delete>, de seguida

prima a tecla <Delete> durante a rotina POST, ou

Prima o botão Reiniciar existente no chassis, de seguida prima a tecla <Delete>

durante a rotina POST, ou

Desligue o sistema e volte a ligá-lo, de seguida prima a tecla <Delete> durante

a rotina POST

Para actualizar a BIOS com o ASUS EZ Flash 2:

Proceda ao arranque do sistema e prima <Alt>+<F2> durante a rotina POST para abrir

o EZ Flash 2. Introduza uma disquete que contenha o mais recente cheiro da BIOS.

O EZ Flash 2 procede à actualização da BIOS e reinicia o sistema automaticamente

após concluída a operação.

Para recuperar a BIOS com o CrashFree BIOS 2:

Proceda ao arranque do sistema. Se a BIOS estiver corrompida, a ferramenta de

recuperação automática do CrashFree BIOS 2 verica se existe uma disquete ou

CD a partir do qual possa restaurar a BIOS. Introduza o DVD da placa-principal, ou

uma disquete que contenha o cheiro da BIOS original ou o mais recente. Proceda

ao arranque do sistema após recuperação da BIOS.

5. Informação do DVD de suporte ao

softwareß

®

Esta placa-principal suporta o sistema operativo Windows

32-bit XP / 32-bit Vista / 64-bit XP

/ 64-bit Vista OS. Instale sempre a versão mais recente do sistema operativo e respectivas

actualizações para que possa maximizar as capacidades do seu hardware.

O DVD de suporte que acompanha a placa-principal contém software útil e vários

controladores que melhoram as capacidades da placa-principal. Para utilizar o DVD de

suporte, basta introduzi-lo na unidade de DVD-ROM. O DVD apresenta automaticamente

o ec de boas-vindas e os menus de instalação caso a fuão de execução autotica

esteja activada no computador. Se o ec de boas-vindas não aparecer automaticamente,

procure e faça um duplo clique sobre o cheiro ASSETUP.EXE existente na pasta BIN do

DVD de suporte para poder aceder aos menus.

Português

ASUS P5N73-AM

19

1. Planpłytygłównej

Polski

2. Instalacjaprocesora

®

Wykonaj podane czynności w celu zainstalowania procesora Intel

w obudowie

775-land.

1. Naciśnij kciukiem (A) dźwignię ładowania, a następnie przesuń ją w lewo (B),

aż do jej zwolnienia z zatrzasku mocującego.

Zatrzask

Pokrywka PnP

podtrzymujący

A

Dźwignia

ładowania

B

B

Ta strona obudowy

mimośrodowej powinna być

skierowana do użytkownika.

20

ASUS P5N73-AM

19.3cm (7.6in)

PS/2KBMS

CPU_FAN

T: Mouse

B: Keyboard

COM1

ATX12V

CHA_FAN

)

LGA775

PWR_FAN

PARALLEL PORT

VGA1

8Mb

BIOS

2 (64 bit,240-pin module

USB34

)

LAN1_USB12

DDR2 DIMM1 (64 bit,240-pin module)

DDR2 DIMM

MCP73V

24.5cm (9.6in

R

TXPWR

AUDIO

A

RTL

E

8201CP

P5N73-AM

CR2032 3V

PCIEX1_1

Lithium Cell

CLRTC

CMOS Power

1 2 2 3

Normal

Clear RTC

(Default)

PCIEX16

Super I/O

CLRTC

PCI1

PRI_IDE

SATA1

SATA2

SATA4

SATA3

F_PANEL

SB_PWR

VIA

PLED

PWRBTN

VT1708B

PCI2

PLED+

PLED-

PWR

GND

SPDIF_OUT

CHASSIS

USB56

USB78

SPEAKER

FLOPPY

F_PANE

L

AAFP

CD

Ground

Reset

IDELED+

IDELED-

+HDLED

RESET

Annotations for Asus P5N73-AM in format PDF
