Manual for Asus P5G41C-M

U5228

P5G41C-M

Motherboard

Quick Start Guide

Français

Deutsh

Italiano

Español

Русский

Português

Polski

Česky

Magyar

Български

Română

Srpski

Türkçe

First Edition

December 2009

©

Copyright

2009 ASUSTeK COMPUTER INC.

All Rights Reserved

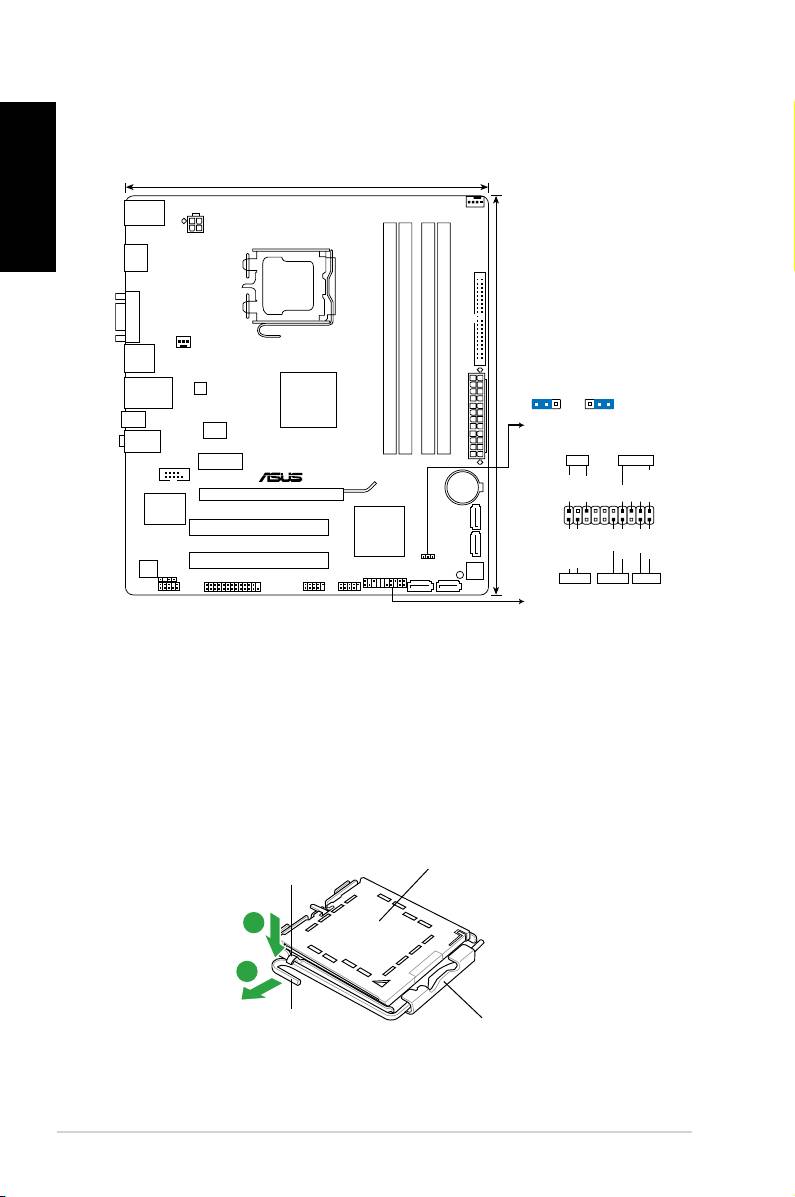

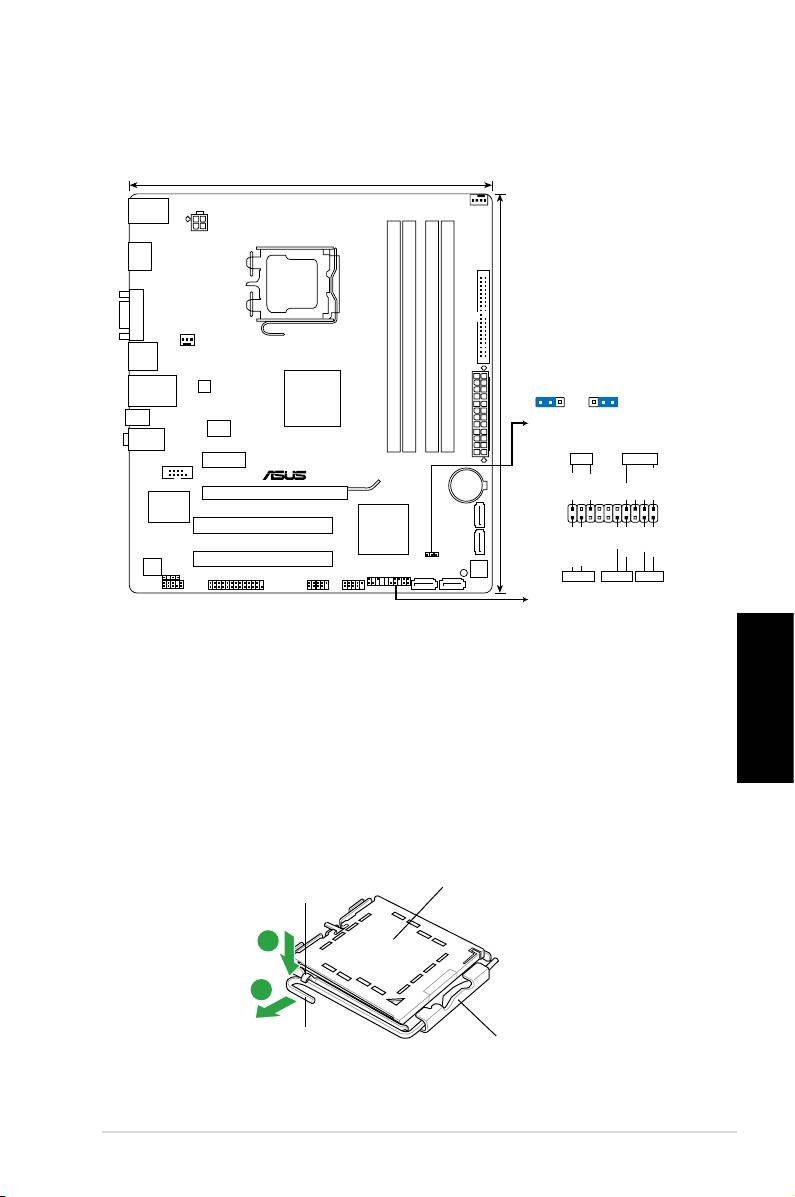

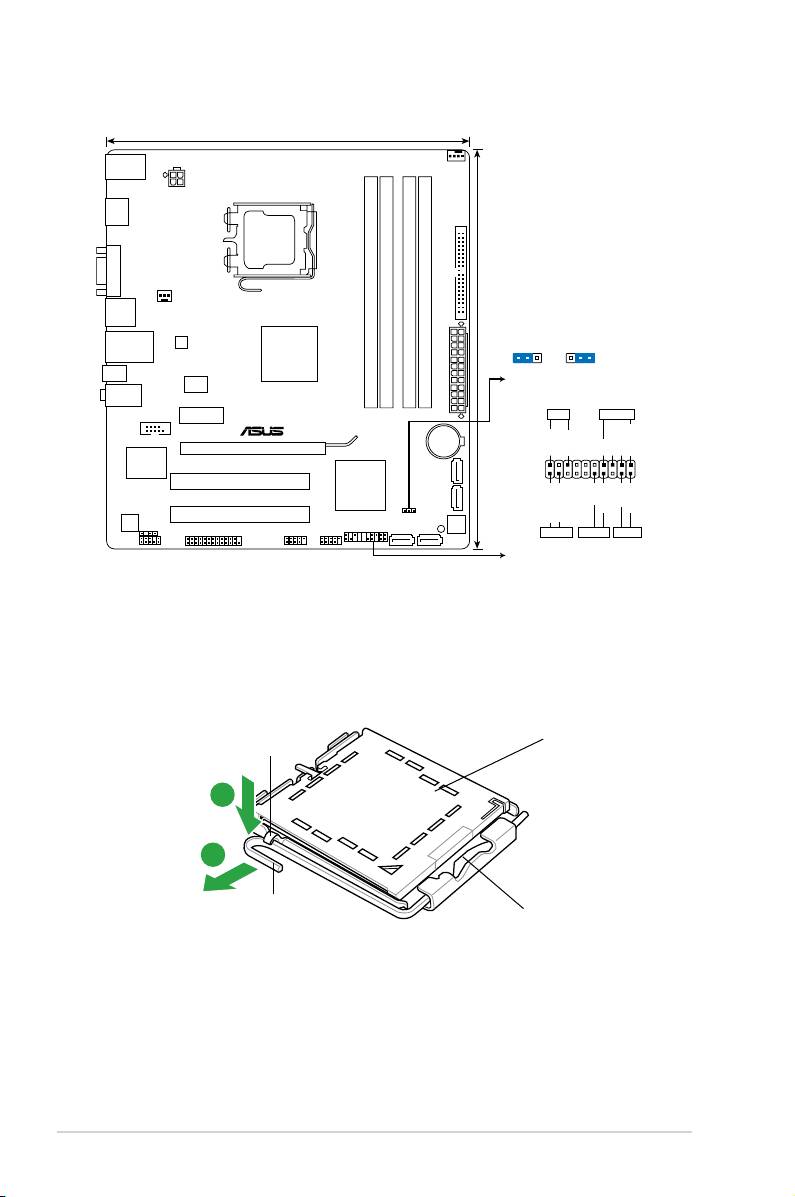

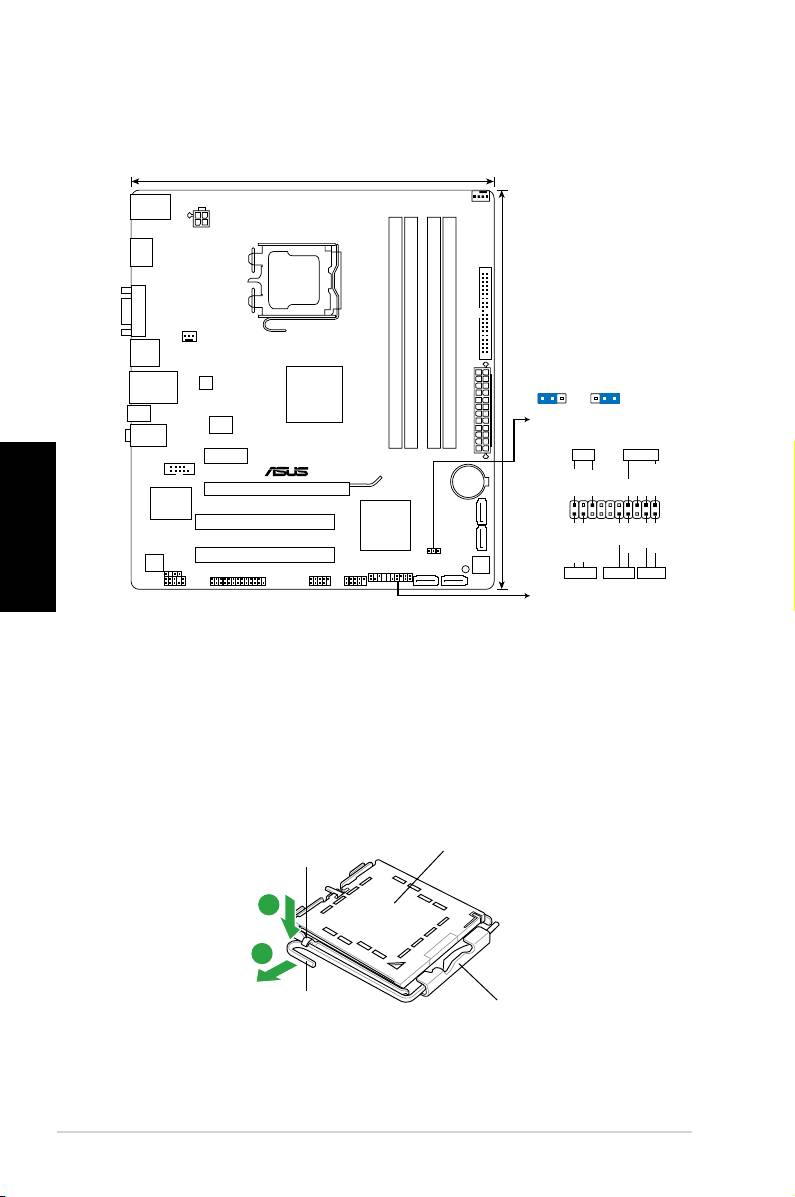

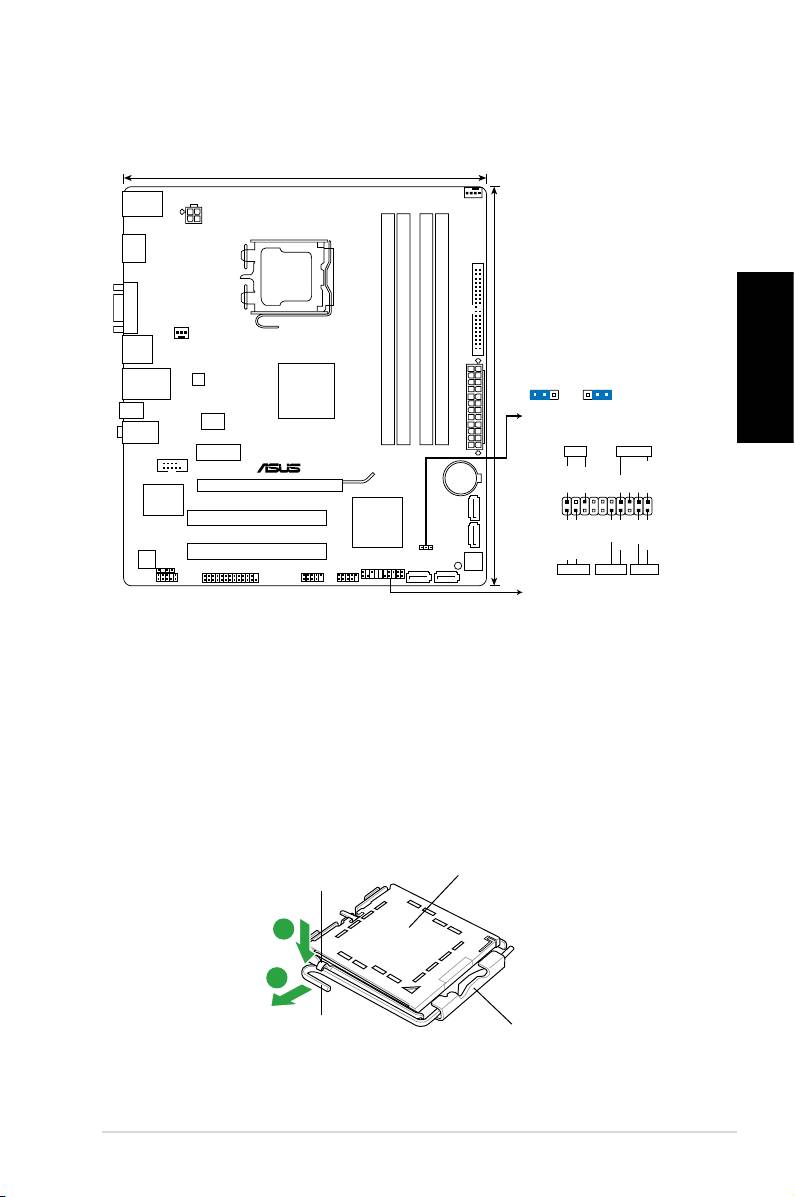

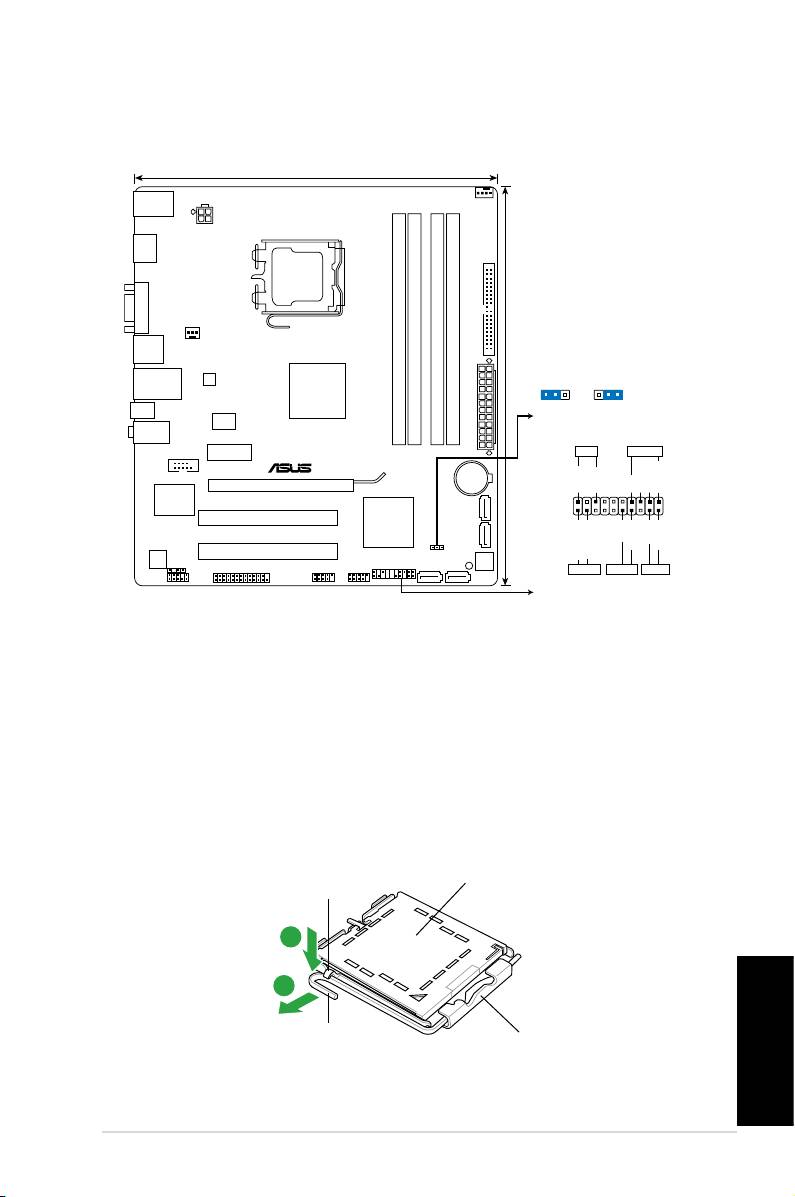

1. Layout de la carte mère

Français

2. Installer le CPU

Pour installer le CPU :

1. Pressez le levier avec votre pouce (A) et déplacez-le vers la gauche (B)

jusqu’à ce qu’il soit libéré de son onglet de rétention.

Capuchon PnP

Languette de

retenue

A

B

Levier

Ce côté doit être face à vous.

2

ASUS P5G41C-M

22.4cm(8.8in)

KBMS

CPU_FAN

ATX12V

HDMI

LGA775

VGA

CHA_FAN

USB34

PRI_IDE

RTL

CLRTC

LAN1_USB12

8112L

Intel

®

1 2 2 3

DDR3 DIMM_A1 (64bit, 240-pin module)

DDR2 DIMM_A1 (64bit, 240-pin module)

DDR3 DIMM_B1 (64bit, 240-pin module)

DDR2 DIMM_B1 (64bit, 240-pin module)

G41

SPDIF_O

24.4cm(9.6in)

Normal

Clear RTC

ICS

(Default)

9LRS954

AUDIO

EATXPWR

COM1

PCIEX1_1

PLED SPEAKER

Lithium Cell

CMOS Power

PCIEX16

PLED+

PLED-

+5V

Ground

Ground

Speaker

Super

P5G41C-M

I/O

PANEL

Intel

®

PCI1

PIN 1

ICH7

PWR

Reset

SATA2 SATA4

Ground

Ground

PCI2

ALC

CLRTC

IDE_LED+

IDE_LED-

887

SB_PWR

8Mb

SPDIF_OUT

USB78USB56

PANEL

SATA1 SATA3

BIOS

LPT

IDE_LED PWRSW RESET

AAFP

* Requires an ATX power supply

Pour éviter d’endommager les broches du socket, ne retirez le couvercle

PnP que lors de l’installation d’un CPU.

Veuillez garder le couvercle en cas de retour du produit.

La garantie de ce produit ne couvre pas les dommages causés aux

broches du socket.

Français

2. Soulevez le levier dans un angle de 135º.

3. Soulevez la plaque avec votre pouce et votre index à un angle de 100º, puis

enlevez le couvercle PnP de la plaque.

4. Placez le CPU sur le socket, en vous assurant que la marque en forme de

triangle doré est placée en bas à gauche du socket. Les ergots d’alignement

du socket doivent correspondre aux encoches du CPU.

5. Refermez la plaque, puis pressez le levier jusqu’à ce qu’il se loge dans le

loquet de rétention.

3. Mémoire Système

Vous pouvez installer des modules mémoire non tamponnés et non ECC de 512M0,

1Go, 2Go et 4Go dans les sockets.

Canal Emplacements

Canal A DDR3_A1 et DDR2_A1

Canal B DDR3_B1 et DDR2_B1

Vous pouvez installer des modules mémoire de tailles variables dans le

Canal A et B. Le système mappe la taille totale du canal de plus petite taille

pour les congurations dual-channel. Tout excédant de mémoire du canal

le plus grand est alors mappé pour fonctionner en single-channel.

Installez toujours des

modules mémoire avec une latence CAS identique.

Pour obtenir une compatibilité optimale, il vous est recommandé de vous

équiper des modules de mémoire auprès du même vendeur.

En raison des limitations d’adressage mémoire sur les systèmes

d’exploitation Windows 32-bits, lorsque vous installez 4Go ou plus de

mémoire sur cette carte mère, le montant de mémoire utilisable par le

système d’exploitation sera de 3 Go ou moins. Pour une utilisation effective

de la mémoire, vous pouvez :

- Utiliser un maximum de 3 Go lors de l’utilisation d’un système

d’exploitation 32-bits.

- Installer un système d’exploitation Windows 64-bits si vous souhaitez

installer 4 Go ou plus de mémoire sur cette carte mère.

Cette carte mère ne supporte pas les modules mémoire composés de

puces mémoire de 256 Mo ou moins.

Les modules DDR2 et DDR3 ne peuvent pas être utilisés simultanément.

Installez les modules DDR3 sur les slots noirs et les modules DDR2 sur les

slots bleus.

ASUS P5G41C-M

3
