Manual for Asus M4A77TD

U4944

M4A77TD

Motherboard

Quick Start Guide

Français

Deutsh

Italiano

Español

Русский

Português

Polski

Česky

Magyar

Български

Română

Srpski

Türkçe

First Edition

August 2009

Copyright © 2009 ASUSTeK COMPUTER INC.

All Rights Reserved

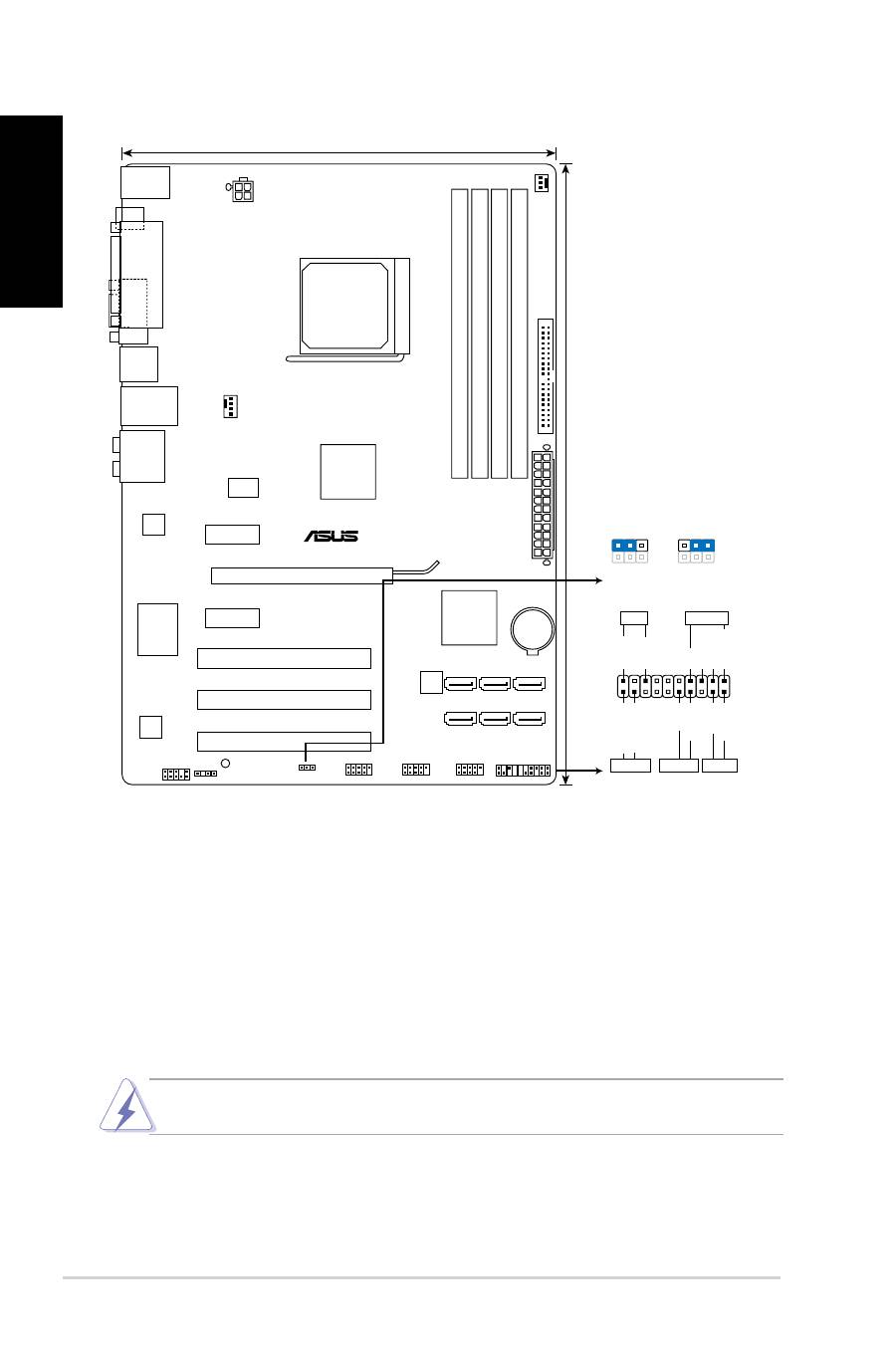

1. Layout de la carte mère

Français

2. Installer le CPU

Pour installer le CPU :

1. Localisez le socket du CPU sur la carte mère.

2. Soulevez le levier du support à un angle de 90° minimum.

3. Placez le CPU sur le socket en vous assurant que la marque en forme de triangle

doré soit bien placée en bas à gauche du socket.

4. Inrez avec soin le processeur sur son support jusqu’à ce qu’il s’insère

correctement.

Le processeur s’insère uniquement dans le bon sens. NE PAS forcer le processeur sur

son support pour éviter de tordre les broches et d’endommager ainsi le processeur!

5. Une fois le processeur mis en place, rabattez le levier du support pour sécuriser

le processeur. Le levier se bloque sur le petit ergot latéral pour indiquer qu’il est

en place.

ASUS M4A77TD

2

21.3cm(8.4in)

KB_USB56

CHA_FAN

ATX12V

SPDIF_O

LPT

COM1

PRI_IDE

SOCKET AM3

USB34

LAN1_USB12

DDR3 DIMM_A2 (64bit, 240-pin module)

DDR3 DIMM_B2 (64bit, 240-pin module)

DDR3 DIMM_A1 (64bit, 240-pin module)

DDR3 DIMM_B1 (64bit, 240-pin module)

CPU_FAN

AUDIO

AMD

®

ICS

770

30.5cm(12.0in)

9LPRS485

RTL

CLRTC

8112L

PCIEX1_1

1 2 2 3

EATXPWR

Normal

Clear RTC

PCIEX16

(Default)

M4A77TD

AMD

®

PCIEX1_2

PLED SPEAKER

SB710

Lithium Cell

I/O

CMOS Power

Super

PCI1

PLED+

PLED-

+5V

Ground

Ground

Speaker

8Mb

BIOS

PANEL

SATA1 SATA2 SATA3

PCI2

PIN 1

VIA

VT1708S

PWR

SATA4 SATA5 SATA6

Reset

Ground

Ground

PCI3

IDE_LED+

IDE_LED-

SB_PWR

USB910USB78 USB1112

PANEL

CLRTC

IDE_LED PWRSW RESET

AAFP

SPDIF_OUT

* Requires an ATX power supply

3. Mémoire Système

Vous pouvez installer des modules DIMM DDR3 ECC/non ECC non tamponnés de

512 Mo, 1 Go, 2 Go et 4 Go dans les socles DIMM en utilisant les congurations de

mémoire données dans cette section.

Français

Canal Emplacements

Canal A DIMM_A1 et DIMM_A2

Canal B DIMM_B1 et DIMM_B2

Vous pouvez installer des modules mémoire de tailles variables dans le Canal A et B.

Le système mappe la taille totale du canal de plus petite taille pour les congurations

dual-channel. Tout excédant de mémoire du canal le plus grand est alors mappé pour

fonctionner en single-channel.

Installez toujours des modules mémoire avec une latence CAS identique.

Pour obtenir une compatibilité optimale, il vous est recommandé de vous

équiper des modules de mémoire auprès du même vendeur.

En raison des limitations d’adressage mémoire sur les systèmes d’exploitation

Windows 32-bits, lorsque vous installez 4Go ou plus de mémoire sur cette carte mère,

le montant de mémoire utilisable par le système d’exploitation sera de 3 Go ou moins.

Pour une utilisation effective de la mémoire, vous pouvez :

- Utiliserunmaximumde3Golorsdel’utilisationd’unsystème

d’exploitation32-bits.

- Installerunsystèmed’exploitationWindows64-bitssivoussouhaitez

installer4Goouplusdemémoiresurcettecartemère.

Cette carte mère ne supporte pas les modules mémoire composés de puces mémoire

de 256 Mo ou moins.

ASUS M4A77TD

3
