Manual for Asus M4A78LT-M

U5232
M4A78LT-M
Motherboard
Quick Start Guide
Français
Deutsh
Italiano
Español
Русский
Português
Polski
Česky
Magyar
Български
Română
Srpski
Türkçe
First Edition
December 2009
Copyright © 2009 ASUSTeK COMPUTER INC.
All Rights Reserved

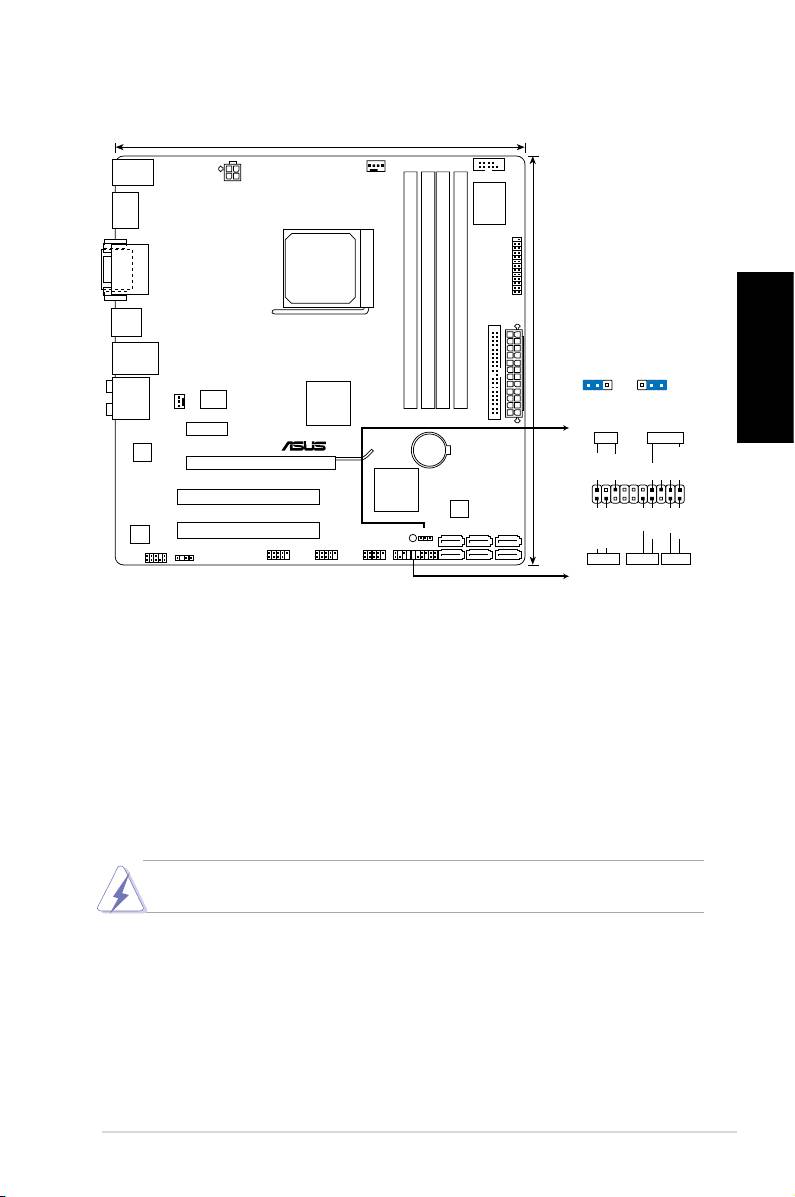

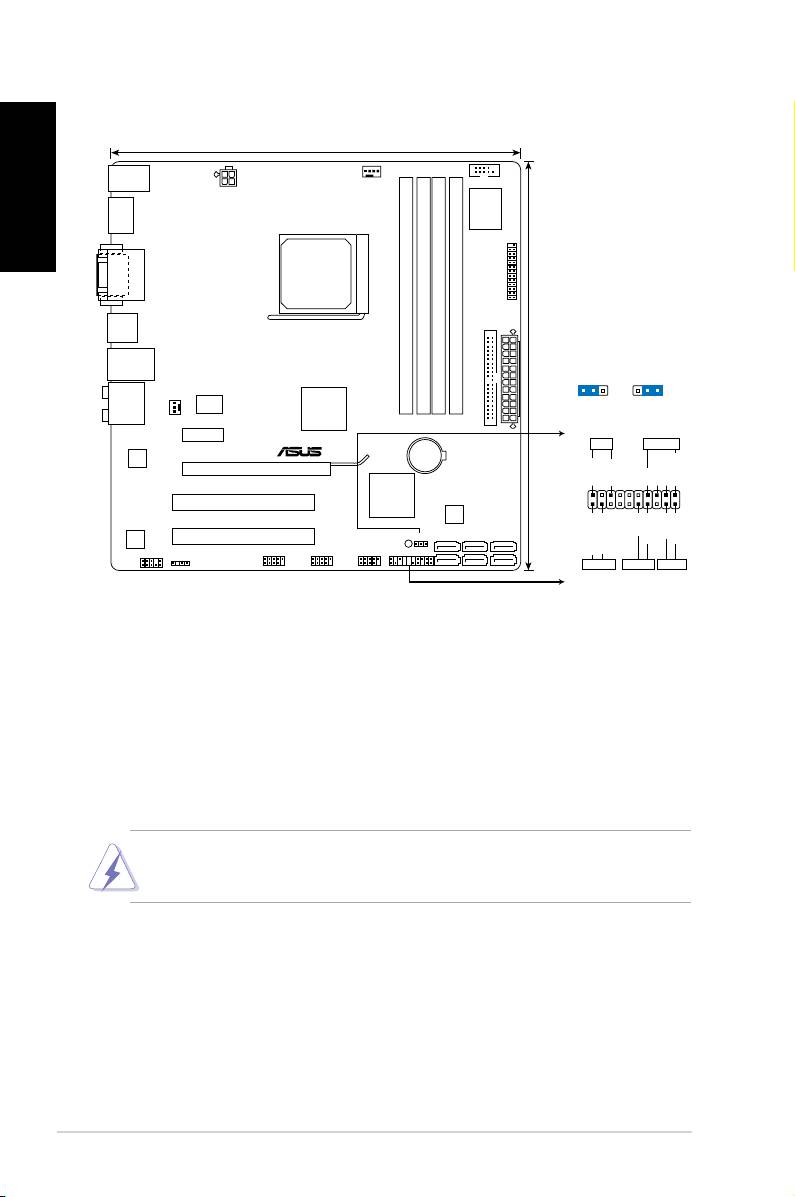

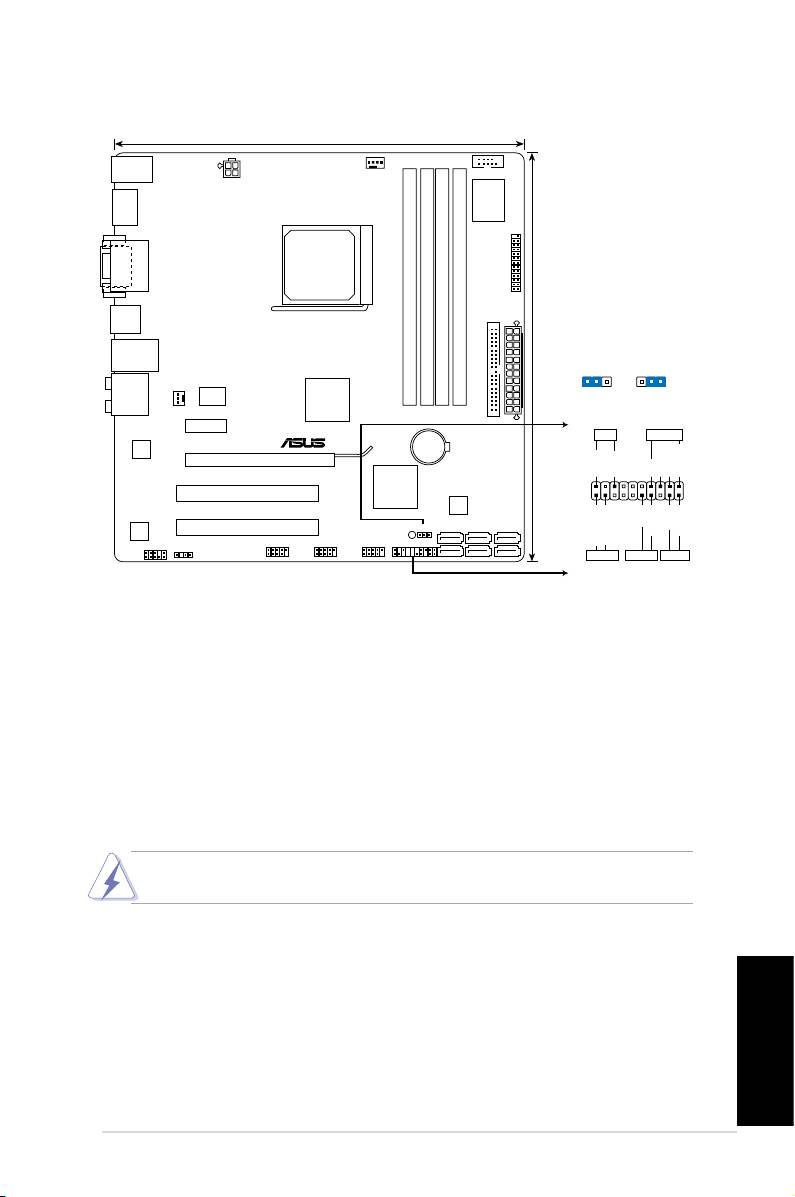

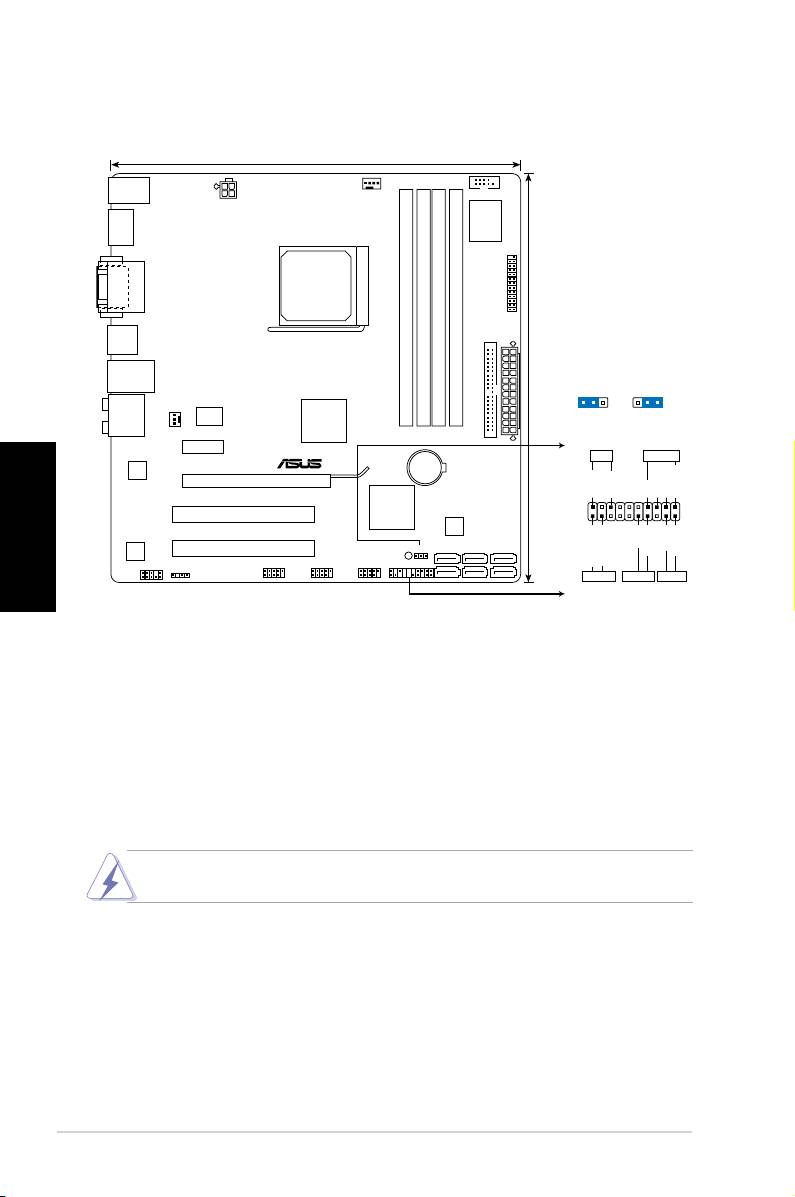

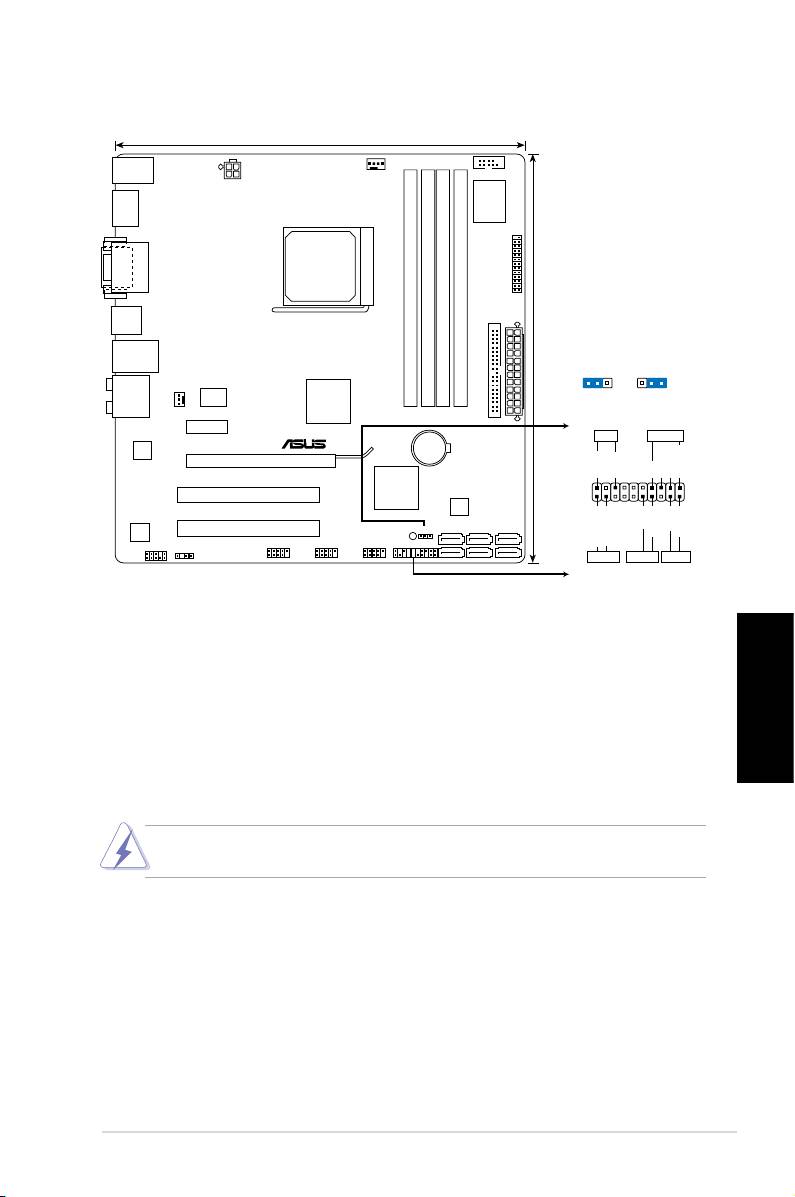

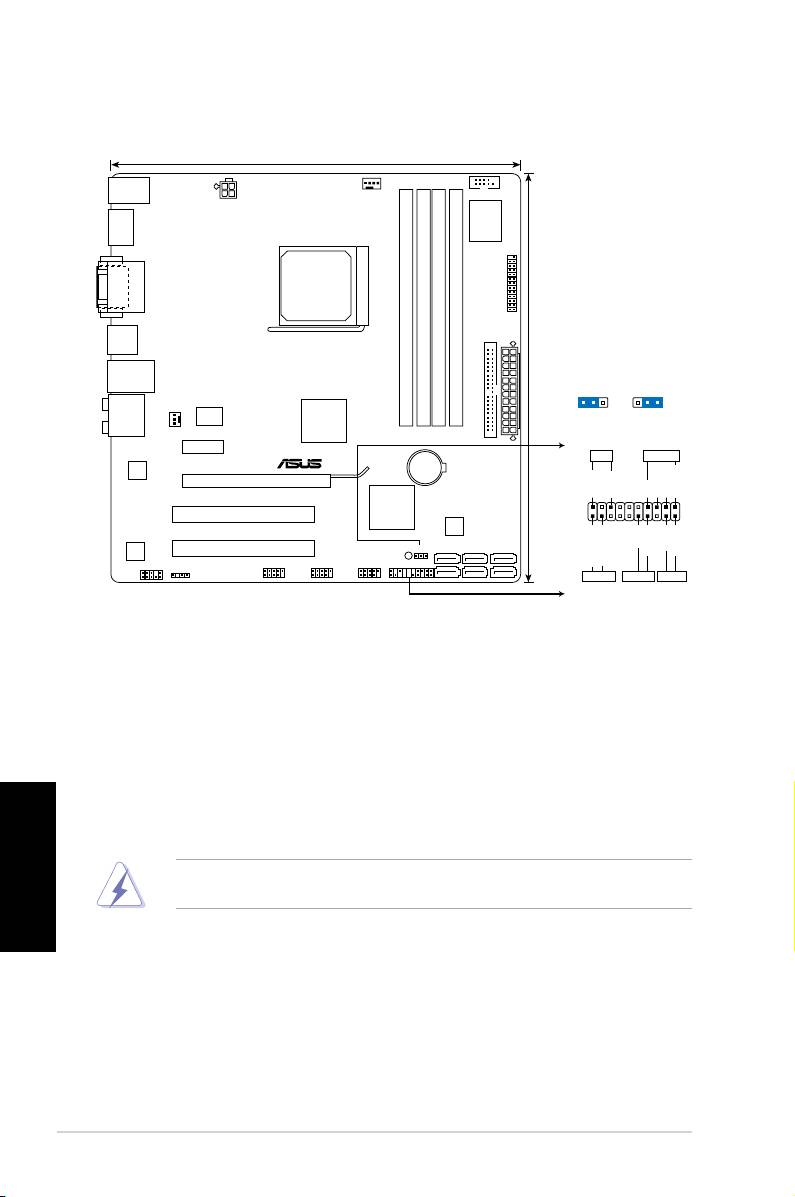

1. Layout de la carte mère
Français
2. Installer le CPU
Pour installer le CPU :
1. Localisez le socket du CPU sur la carte mère.
2. Soulevez le levier du support à un angle de 90° minimum.
3. Placez le CPU sur le socket en vous assurant que la marque en forme de triangle
doré soit bien placée en bas à gauche du socket.
4. Insérez avec soin le processeur sur son support jusqu’à ce qu’il s’insère
correctement.
Le processeur s’insère uniquement dans le bon sens. NE PAS forcer le processeur sur
son support pour éviter de tordre les broches et d’endommager ainsi le processeur!
5. Une fois le processeur mis en place, rabattez le levier du support pour sécuriser
le processeur. Le levier se bloque sur le petit ergot latéral pour indiquer qu’il est
en place.
ASUS M4A78LT-M
2
24.4cm(9.6in)
KB_USB56
CPU_FAN
COM1
ATX12V
Super
SPDIFO_
I/O
HDMI
LPT
DVI_VGA
SOCKET AM3
USB34
EATXPWR
DDR3 DIMM_A2 (64bit, 240-pin module)
DDR3 DIMM_B2 (64bit, 240-pin module)
DDR3 DIMM_A1 (64bit, 240-pin module)
DDR3 DIMM_B1 (64bit, 240-pin module)
LAN1_USB12
CLRTC
1
2 2 3
24.4cm(9.6in)
CHA_FAN
®
AUDIO
Clock Gen
AMD
780L
Normal
Clear RTC
PRI_IDE
(Default)
PCIEX1_1
PLED SPEAKER
Lithium Cell
RTL
CMOS Power
8112L
PCIEX16
PLED+
PLED-
+5V
Ground
Ground
Speaker
M4A78LT-M
AMD
®
PCI1
SB710
PANEL
8Mb
PIN 1
BIOS
SATA4 SATA5
SATA6
PWR
VIA
PCI2
SB_PWR
VT1708S
CLRTC
SATA1 SATA2
SATA3
Reset
Ground
Ground
AAFP
USB78
USB910 USB1112
IDE_LED+
IDE_LED-
PANEL
SPDIF_OUT
IDE_LED PWRSW RESET
* Requires an ATX power supply

3. Mémoire Système
Vous pouvez installer des modules DIMM DDR3 ECC/non ECC non tamponnés de
512 Mo, 1 Go, 2 Go et 4 Go dans les socles DIMM en utilisant les congurations de
mémoire données dans cette section.
Français
Canal Emplacements
Canal A DIMM_A1 et DIMM_A2
Canal B DIMM_B1 et DIMM_B2
• Vous pouvez installer des modules mémoire de tailles variables dans le Canal A et B.
Le système mappe la taille totale du canal de plus petite taille pour les congurations
dual-channel. Tout excédant de mémoire du canal le plus grand est alors mappé pour
fonctionner en single-channel.
• Installez toujours des modules mémoire avec une latence CAS identique.
Pour obtenir une compatibilité optimale, il vous est recommandé de vous
équiper des modules de mémoire auprès du même vendeur.
• En raison des limitations d’adressage mémoire sur les systèmes d’exploitation
Windows 32-bits, lorsque vous installez 4Go ou plus de mémoire sur cette carte mère,
le montant de mémoire utilisable par le système d’exploitation sera de 3 Go ou moins.
Pour une utilisation effective de la mémoire, vous pouvez :
- Utiliserunmaximumde3Golorsdel’utilisationd’unsystème
d’exploitation32-bits.
- Installerunsystèmed’exploitationWindows64-bitssivoussouhaitez
installer4Goouplusdemémoiresurcettecartemère.
• Cette carte mère ne supporte pas les modules mémoire composés de puces mémoire
de 256 Mo ou moins.
ASUS M4A78LT-M
3
