Quick Start Guide

First Edition V1 Published February 2008

Copyright © 2008 ASUSTeK COMPUTER INC. All Rights Reserved.

15G0639911K0

Français

Deutsch

Italiano

Español

Русский

Português

Polski

Česky

Magyar

Български

Română

Srpski

U3666

M2N-CM DVI

ASUS M2N-CM DVI

Français

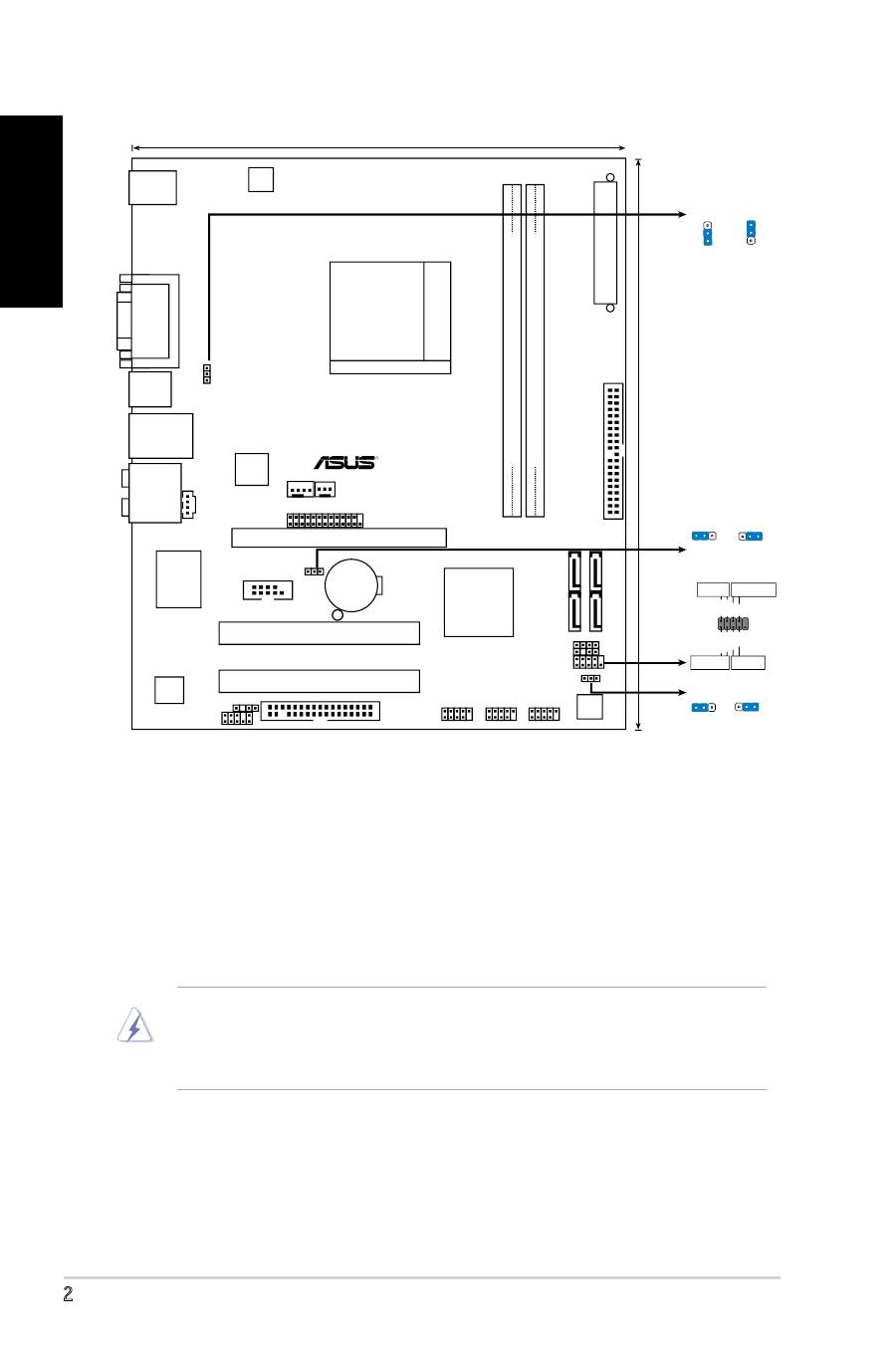

1.  Schéma de la Carte Mère 2.  Installation du Processeur

Suivez les étapes ci-dessous pour installer le processeur.

1.  Repérez le support AM2+/AM2 de 940-broches situé sur la carte mère.

2.  Soulevez le levier du support à un angle de 90° minimum.

AVERTISSEMENT !

Le  processeur  s’insère  uniquement  dans  le  bon  sens.  NE  PAS  forcer  le

processeur sur son support pour éviter de tordre les broches et d’endommager

ainsi le processeur!

21.1cm (8.3in)

EA

TXPW

R

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_B1 (64 bit,240-pin module)

Socke

tAM2

Socket

AM2+/AM2

SA

TA

2

SA

TA

4

SA

TA

1

SA

TA

3

USB56

USB78

USB910

F_PANEL

M2N-CM DVI

24.4cm (9.6in

)

CHA_FAN

LPT

USBPW5-10

CLRTC

PS2_USBPW1-4

CHASSIS

SPEAKER

NVIDIA

MCP68S

PCI2

PCI1

PCIEX16

FLOPPY

AAFP

SPDIF_OUT

VT1708B/S

8Mb

BIOS

Super I/O

CR2032 3V

Lithium Cell

CMOS Power

R

CD

SB_PWR

COM1

CPU_FAN

PS/2KBMS

T: Mouse

B: Keyboard

VG

A_

DV

I

USB34

LAN1_USB12

AUDIO

Atheros

F1

ATX12V

PR

I_

ID

E

3

2

2

1

USBPW5-10

(Default)

+5V

+5VSB

3

2

2

1

PS2_USBPW1-4

(Default)

+5V

+5VSB

CLRTC

Normal

Clear RTC

(Default)

2 3

1 2

F_PANEL

PLED

-

PW

R

PLED

+

Ground

GN

D

Reset

IDELED

+

IDELED

-

+HDLED RESET

PLED PWR BTN

ASUS M2N-CM DVI

Français

3.  Placez le CPU sur le socket en vous assurant que la marque en forme de triangle

doré soit bien placée en bas à gauche du socket.

4.  Insérez  avec  soin  le  processeur  sur  son  support  jusqu’à  ce  qu’il  s’insère

correctement.

5.  Une fois le processeur mis en place, rabattez le levier du support pour sécuriser

le processeur. Le levier se bloque sur le petit ergot latéral pour indiquer qu’il est

en place.

3.  Mémoire Système

Vous pouvez installer des modules DIMM DDR2 ECC/non ECC non tamponnés de

256 Mo, 512 Mo, 1 Go et 2 Go dans les socles DIMM en utilisant les configurations

de mémoire données dans cette section.

Configurations Mémoire Recommandées

Emplacements

Mode

DIMM_A1

DIMM_B1

Single canal

–

Occupé

Occupé

–

Double canal

Occupé

Occupé

•

Vous pouvez installer des modules mémoire de tailles variables dans les

canaux mémoire A et B. Le système mappe automatiquement la mémoire

totale du canal de la plus petite taille pour une configuration double canal.

Tout excès de mémoire du canal de plus grande taille est alors mappé pour

un fonctionnement en canal unique.

•

Installez toujours des DIMM dotés de la même valeur CAS latency. Pour une

compatibilité optimale, il est recommandé d’acheter des modules mémoire

de même marque.

•

Lors de l’installation de deux modules mémoired’2 Go, le système peut détecter

moins de 3 Go de modules mémoire en raison de l’allocation d’espace pour

d’autres fonctions critiques du système. Cette limitation ne concerne que les

systèmes utilisant Windows XP 32-bits puisque cette OS ne supporte pas le

mode PAE (Physical Address Extension).

•

Il est recommandé d’installer moins de 3Go de mémoire système lors de

l’utilisation d’un système d’exploitation Windows XP 32 bits.

ASUS M2N-CM DVI

Français

4.

Informations du BIOS

La ROM Flash sur la carte mère contient un BIOS. Vous pouvez mettre à jour les

informations du BIOS ou configurer ses paramètres en utilisant l’utilitaire de Setup

du BIOS. Les écrans BIOS comprennent les clés de navigation et une courte aide

en ligne pour vous guider. Si vous rencontrez des problèmes liés au système ou si le

système devient instable une fois que vous aurez modifié les paramètres, chargez les

Paramètres de Réglage Par Défaut. Référez-vous au Chapitre 2 du guide utilisateur

pour obtenir plus d’informations détaillées relatives au BIOS. Rendez visite au site

web d’ASUS (www.asus.com) pour obtenir les mises à jour.

Pour accéder au Setup lors du démarrage:

Pressez <Suppr> lors du Test Automatique de Démarrage (POST : Power-On Self

Test ). Si vous ne pressez pas la touche <Suppr>, le POST continuera son programme

de test.

Pour accéder au Setup après le POST:

•  Redémarrez le système en pressant <Ctrl> + <Alt> + <Suppr>, puis pressez

<Suppr> lors du POST, ou

•  Pressez le bouton de réinitialisation situé sur le châssis puis pressez <Suppr>

lors du POST, ou

•  Eteignez et rallumez le système puis pressez <Suppr> lors du POST.

Pour mettre à jour le BIOS avec AFUDOS:

Bootez le système à l’aide d’une disquette qui contient le dernier fichier BIOS. A

l’ouverture de la session DOS, saisissez afudos /i<filename.rom> puis pressez Entrée.

Rebootez le système lorsque la mise à jour sera terminée.

Pour mettre à jour le BIOS avec ASUS EZ Flash 2:

Bootez le système puis pressez <Alt> + <F2> lors du POST pour lancer EZ Flash 2.

Insérez une disquette ou un disque flash USB qui contient le dernier fichier BIOS. EZ

Flash 2 effectuera le processus de mise à jour du BIOS et rebootera automatiquement

le système une fois qu’il aura terminé.

Pour récupérer le BIOS avec CrashFree BIOS 3:

Démarrez le système. Si le BIOS est corrompu, l’outil de récupération automatique

de CrashFree BIOS 3 vous demande d’insérer une disquette, le CD de support ou un

disque flash USB contenant le BIOS d’origine ou sa dernière mise à jour. Redémarrez

le système une fois le BIOS récupéré.

5.  Informations sur le CD technique

Cette carte mère supporte Windows 32-bit XP / 32-bit Vista / 64-bit XP / 64-bit Vista.

Installez toujours la dernière version d’OS et les mises à jour correspondantes de

manière à maximiser les caractéristiques de votre hardware.

Le CD technique livré avec la carte mère contient des logiciels et de nombreux pilotes

et utilitaires qui améliorent les fonctions de la carte mère. Pour utiliser le CD technique,

insérez-le simplement dans votre lecteur CD-ROM. si Autorun est activé dans votre

ordinateur, le CD affiche automatiquement l’écran de bienvenue et les menus d’installation.

Si l’écran de bienvenue n’apparaît pas automatiquement, localisez le fichier ASSETUP.

EXE dans le dossier BIN du CD technique et double-cliquez dessus.

Deutsch

ASUS M2N-CM DVI

1.  Motherboard-Layout 2.  Installieren der CPU

Folgen Sie bitte den nachstehenden Schritten, um eine CPU zu installieren.

1.  Suchen Sie auf dem Motherboard den 940-pol. AM2+/AM2-Sockel.

2.  Heben Sie den Sockelhebel bis zu einem Winkel von 90 Grad hoch.

WARNUNG!

Die CPU passt nur in einer Richtung in den Sockel. Stecken Sie die CPU nicht

gewaltsam hinein, um verbogene Kontaktstifte und Schäden an der CPU zu

vermeiden!

3.  Positionieren Sie die CPU oberhalb des Sockels, so dass die CPU-Ecke mit

dem goldenen Dreieck auf der Sockelecke mit dem kleinen Dreieck liegt.

4.  Setzen Sie die CPU vorsichtig in den Sockel ein. Achten Sie auf den korrekten

Sitz.

5.   Sobald die CPU richtig sitzt, drücken Sie den Sockelhebel nach unten, um die

CPU zu arretieren. Sie hören einen Klickton, wenn der Hebel einrastet.

21.1cm (8.3in)

EA

TXPW

R

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_B1 (64 bit,240-pin module)

Socke

tAM2

Socket

AM2+/AM2

SA

TA

2

SA

TA

4

SA

TA

1

SA

TA

3

USB56

USB78

USB910

F_PANEL

M2N-CM DVI

24.4cm (9.6in

)

CHA_FAN

LPT

USBPW5-10

CLRTC

PS2_USBPW1-4

CHASSIS

SPEAKER

NVIDIA

MCP68S

PCI2

PCI1

PCIEX16

FLOPPY

AAFP

SPDIF_OUT

VT1708B/S

8Mb

BIOS

Super I/O

CR2032 3V

Lithium Cell

CMOS Power

R

CD

SB_PWR

COM1

CPU_FAN

PS/2KBMS

T: Mouse

B: Keyboard

VG

A_

DV

I

USB34

LAN1_USB12

AUDIO

Atheros

F1

ATX12V

PR

I_

ID

E

3

2

2

1

USBPW5-10

(Default)

+5V

+5VSB

3

2

2

1

PS2_USBPW1-4

(Default)

+5V

+5VSB

CLRTC

Normal

Clear RTC

(Default)

2 3

1 2

F_PANEL

PLED

-

PW

R

PLED

+

Ground

GN

D

Reset

IDELED

+

IDELED

-

+HDLED RESET

PLED PWR BTN

Deutsch

ASUS M2N-CM DVI

3.  Arbeitsspeicher

Sie können 256MB, 512MB, 1GB und 2GB ungepufferte ECC/Nicht-ECC

DDR2 DIMMs in den DIMM-Steckplätzen entsprechend den in diesem

Abschnitt beschriebenen Arbeitsspeicherkonfigurationen installieren.

Empfohlene Arbeitsspeicherkonfigurationen

4.  BIOS-Informationen

Das BIOS befindet sich in der Flash ROM auf dem Motherboard.

Über das BIOS-Setupprogramm können Sie die BIOS-Informationen

aktualisieren oder die Parameter konfigurieren. Die BIOS-Anzeigen

enthalten Navigations-anleitungen und eine kurze Online-Hilfe, um

Ihnen die Verwendung zu erleichtern. Falls in Ihrem System Probleme

auftauchen, oder das System nach dem Verändern einiger Einstellungen

instabil wird, sollten Sie die Standardeinstellungen zurückholen. Genauere

Informationen hierzu finden Sie in

Kapitel 2 des Benutzerhandbuches.

Weitere Neuigkeiten finden Sie auf der ASUS-Webseite

(www.asus.com).

So öffnen Sie das BIOS-Setup beim Systemstart:

Drücken Sie <Entf> während des Power-On Self-Test (POST). Wenn Sie

nicht <Entf> drücken, fährt der POST mit seiner Routine fort.

Sockets

Modus

DIMM_A1

DIMM_B1

Ein-Kanal

–

Installiert

Installiert

–

Dual-Kanal

Installiert

Installiert

•  Sie können in Kanal A und Kanal B verschiedene Speichergrößen installieren.

Das System bildet die gesamte Größe des kleineren Kanals für die Dual-

Channel-Konfiguration ab. Überschüssiger Speicher des größeren Kanals

wird dann für die Single-Channel-Verwendung abgebildet.

•

Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine optimale

Kompatibilität wird empfohlen, die Arbeitsspeichermodule von dem selben

Anbieter zu kaufen.

•  Wenn  Sie  Speichermodule  mit  2GB  installieren,  werden  vom  System

u.U. nicht ganz 3 GB erkannt, da dieser Adressraum für andere kritische

Funktionen reserviert wird. Diese Einschränkung tritt bei

Windows

®

 XP 32-

bit

-Betriebssystemen auf, die Physikalische Adresserweiterung (PAE) nicht

unterstützen.

•  Es wird empfohlen, unter dem Windows XP 32-Bit-Betriebssystem nicht mehr

als insgesamt 3GB Systemspeicher zu installieren.

Deutsch

ASUS M2N-CM DVI

So öffnen Sie das Setup nach dem POST:

•  Starten Sie das System neu, indem Sie <Strg> + <Alt> + <Entf>

  drücken, und drücken Sie dann <Entf> während des POST, oder

•  Drücken Sie den Reset-Schalter am Computergehäuse, und

  drücken Sie dann <Entf> während des POST, oder

•  Schalten Sie das System aus und wieder an, und drücken Sie dann

  <Entf> während des POST

So aktualisieren Sie das BIOS with AFUDOS:

Starten Sie das System von einer Diskette, die die neueste BIOS-

Datei enthält. Geben Sie bei der DOS-Eingabeaufforderung  afudos

/i<dateiname.rom> ein und drücken Sie dann die <Eingabetaste>. Starten

Sie das System neu, wenn die Aktualisierung beendet ist

.

So aktualisieren Sie das BIOS mit ASUS EZ Flash 2:

EZ Flash 2 ist ein benutzerfreundliches Programm zur BIOS-

Aktualisierung. Drücken Sie einfach den bereits festgelegten Hotkey, um

das Programm zu starten und das BIOS über einen USB-Flash-Speicher

vor dem Aufrufen des Betriebssystems zu aktualisieren. Sie können das

BIOS ohne Zuhilfenahme einer Diskette oder eines Update-Programms

des Betriebssystems aktualisieren

.

So stellen Sie das BIOS mit CrashFree BIOS 3 wieder her:

Starten Sie das System. Falls die BIOS-Datei beschädigt ist, werden

Sie vom CrashFree BIOS3 Auto Recovery Tool dazu aufgefordert, eine

Diskette, DC oder einen USB-Speicher mit der originalen oder neuesten

BIOS-Datei einzulege

n bzw. an das System anzuschließen. Starten Sie

das System nach der Wiederherstellung des BIOS neu.

.  Informationen über die Software Support CD

Dieses Motherboard unterstützt Windows® 32-bit XP / 32-bit Vista / 64-bit

XP / 64-bit Vista-Betriebssysteme. Verwenden Sie bitte immer die jeweils

letzte  Version  des  Betriebssystems  und  führen  ggf.  die  notwendigen

Aktualisierungen durch, um die maximale Leistung Ihrer Hardware zu

erhalten.

Die dem Motherboard beigefügte Support CD beinhaltet nützliche Software

und einige Utility-Treiber, die die Funktionen des Motherboards verstärken.

Legen Sie einfach die CD in Ihr CD-ROM-Laufwerk ein. Ein Begrüßungsbild,

sowie ein Installationsmenü, erscheinen automatisch, wenn die Autorun-

Funktion in Ihrem System aktiviert ist. Falls das Begrüßungsfenster nicht

automatisch erscheint, klicken Sie bitte doppelt auf die Datei ASSETUP.

EXE in dem BIN-Ordner auf der Support CD, um das Installationsmenü

aufzurufen.

ASUS M2N-CM DVI

1.  Diagramma disposizione scheda madre 2.  Installazione della CPU

Attenersi alle fasi seguenti per installare una CPU.

1.  Ubicare la presa AM2+/AM2 a 940 pin sulla scheda madre.

2.  Sollevare la leva della presa ad un angolo di almeno 90°.

AVVISO!

La CPU può essere inserita solamente con un corretto orientamento. NON

forzare la CPU nella presa diversamente si possono piegare i pin e danneggiare

la CPU!

3.  Collocare la CPU sul socket in modo tale che l’angolo con il triangolo dorato

della CPU combaci con l’angolo del socket dove c’è il tirandolo.

4.  Inserire completamente con delicatezza la CPU nella presa.

5.  Quando la CPU è al suo posto, abbassare la leva della presa per bloccare

la CPU. La leva scatta sulla linguetta laterale indicando che è bloccata.

21.1cm (8.3in)

EA

TXPW

R

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_B1 (64 bit,240-pin module)

Socke

tAM2

Socket

AM2+/AM2

SA

TA

2

SA

TA

4

SA

TA

1

SA

TA

3

USB56

USB78

USB910

F_PANEL

M2N-CM DVI

24.4cm (9.6in

)

CHA_FAN

LPT

USBPW5-10

CLRTC

PS2_USBPW1-4

CHASSIS

SPEAKER

NVIDIA

MCP68S

PCI2

PCI1

PCIEX16

FLOPPY

AAFP

SPDIF_OUT

VT1708B/S

8Mb

BIOS

Super I/O

CR2032 3V

Lithium Cell

CMOS Power

R

CD

SB_PWR

COM1

CPU_FAN

PS/2KBMS

T: Mouse

B: Keyboard

VG

A_

DV

I

USB34

LAN1_USB12

AUDIO

Atheros

F1

ATX12V

PR

I_

ID

E

3

2

2

1

USBPW5-10

(Default)

+5V

+5VSB

3

2

2

1

PS2_USBPW1-4

(Default)

+5V

+5VSB

CLRTC

Normal

Clear RTC

(Default)

2 3

1 2

F_PANEL

PLED

-

PW

R

PLED

+

Ground

GN

D

Reset

IDELED

+

IDELED

-

+HDLED RESET

PLED PWR BTN

ASUS M2N-CM DVI

3.  Memoria di sistema

Si possono installare moduli DIMM DDR2 ECC/non ECC unbuffered 256 MB, 512

MB, 1GB e 2GB nelle prese DIMM utilizzando le configurazioni memoria di questa

sezione.

Configurazioni raccomandate della memoria

Prese

Modalità

DIMM_A1

DIMM_B1

Canale singolo

–

Corredato

Corredato

–

Canale singolo

Corredato

Corredato

•  Nel canale A e nel canale B, e’ possibile installare una memoria di dimensioni

variabili. Per la configurazione a doppio canale, il sistema esegue una mappatura

delle dimensioni complessive del canale di dimensioni inferiori. La memoria

in eccesso presente nel canale di maggiori dimensioni è quindi mappata per

operazioni su un solo canale.

•  Utilizzare e installare sempre moduli DIMM con la stessa latenza CAS. Per

poter garantire la perfetta compatibilità dei moduli, si raccomanda di utilizzare

moduli di memoria acquistati presso lo stesso venditore.

•  Se si installano due moduli di memoria da 2 GB, il sistema è in grado di

riconoscere solo meno di XXGB perchè lo spazio per l’indirizzamento è riservato

per altre fuunzioni critiche. Questa limitazione si ha solo con il sistema  operativo

Windows

®

 XP -bit perchè non supporta la  funzionalità PAE (Physical Address

Extension)

•  Si raccomanda di installare meno di 3GB di memeoria totale di sistema quando

si usano sistemi operativi Windows XP 32-bit.

4.  Informazioni sul BIOS

La Flash ROM sulla scheda madre contiene il BIOS. È possibile aggiornare le

informazioni del BIOS, o configurare i parametri utilizzando l’utilità di configurazione

BIOS Setup. La schermata BIOS include tasti di navigazione ed una concisa

guida in linea. Se si riscontrano problemi con il sistema, oppure se questo diventa

instabile dopo avere modificato le impostazioni, caricare le impostazioni predefinite

di configurazione Setup Defaults. Fare riferimento al

Capitolo 2 della Guida utente

per informazioni dettagliate sul BIOS. Visitare la pagina Web ASUS (www.asus.com)

per gli aggiornamenti.

Per accedere al Setup all’avvio:

Premere il tasto <Delete> durante il POST (Power On Self Test). Se non si preme il

tasto <Delete>, il POST continua le sue routine di diagnostica.

10

ASUS M2N-CM DVI

5.  Informazioni sul CD di supporto al     Software

Questa scheda madre supporta un sistema operativo (OS) Windows

®

 Questa scheda

madre supporta i sistemi operativi Windows

®

  32-bit XP / 32-bit Vista / 64-bit XP / 64-

bit Vista. Installate sempre l’ultima versione OS e gli aggiornamenti corrispondenti,

in modo da massimizzare le funzioni del vostro hardware.

Il CD di supporto in dotazione alla scheda madre contiene dei software utili e diversi

utility driver che potenziano le funzioni della scheda madre. Per cominciare a usare il

CD di supporto, basta inserire il CD nel CD-ROM drive. Il CDmostra automaticamente

lo schermo di benvenuto e i menu dell’installazione se Autorun è attivato nel vostro

computer. Se lo schermo di benvenuto non compare automaticamente, trovate e

cliccate due volte il file ASSETUP.EXE dalla cartella BIN nel CD di supporto per

mostrare i menu.

Per accedere al Setup dopo il POST:

•  Riavviare il sistema premendo i tasti <Ctrl> + <Alt> + <Delete>, poi premere il

tasto <Delete> durante il POST, oppure

•  Premere il tasto di ripristino sul telaio, poi premere il tasto <Delete> durante il

POST, oppure

•  Spegnere e riaccendere il sistema e poi premere il tasto <Delete> durante il

POST

Per aggiornare il BIOS con AFUDOS:

Avviare il sistema da un dischetto floppy che contenga il file BIOS più aggiornato. Al

prompt di DOS, scrivere:

afudos /i<filename.rom>

 poi premere il tasto Enter / Invio.

Riavviare il sistema quando l’aggiornamento è completato.

Per aggiornare il BIOS con ASUS EZ Flash 2:

EZ Flash 2 è un’ utilità di aggiornamento del BIOS facile da usare. E’ sufficiente

premere il tasto rapido predefinito per avviare l’ utilità e aggiornare il BIOS da un disco

flash USB, prima di accedere al sistema operativo. Aggiorna senza difficoltà il BIOS

senza preparare un disco di boot o utilizzare un’ utilità flash su base OS.

Per ripristinare il BIOS con CrashFree BIOS 3:

Riavviare il sistema. Se il BIOS è corrotto, lo strumento di ripristino automatico

CrashFree BIOS3 richiede di inserire un floppy disk, un disco CD o flash USB

contenente il file BIOS originale o aggiornato. Dopo il ripristino del BIOS, riavviare

il sistema.

11

ASUS M2N-CM DVI

Español

1.  Distribución de la placa base 2.  Instalación de la CPU

Para instalar la CPU siga estas instrucciones.

1.  Localice la ranura AM2+/AM2 de 940 contactos en la placa base.

2.  Levante la palanca de la ranura hasta un ángulo de 90º.

¡ADVERTENCIA!

La CPU encaja solamente en una dirección. NO la fuerce sobre la ranura para

evitar que los contactos se doblen y la CPU quede dañada!

3.  Posicione la CPU sobre el zócalo de modo que la esquina de la CPU con el

triángulo dorado coincida con la esquina con el pequeño triángulo en el zócalo.

4.  Inserte con cuidado la CPU en la ranura hasta que entre en su sitio.

5.   Cuando la CPU se encuentre en su sitio, empuje la palanca de la ranura

para fijar la CPU. La palanca encajará en la ficha lateral para indicar que está

cerrada.

21.1cm (8.3in)

EA

TXPW

R

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_B1 (64 bit,240-pin module)

Socke

tAM2

Socket

AM2+/AM2

SA

TA

2

SA

TA

4

SA

TA

1

SA

TA

3

USB56

USB78

USB910

F_PANEL

M2N-CM DVI

24.4cm (9.6in

)

CHA_FAN

LPT

USBPW5-10

CLRTC

PS2_USBPW1-4

CHASSIS

SPEAKER

NVIDIA

MCP68S

PCI2

PCI1

PCIEX16

FLOPPY

AAFP

SPDIF_OUT

VT1708B/S

8Mb

BIOS

Super I/O

CR2032 3V

Lithium Cell

CMOS Power

R

CD

SB_PWR

COM1

CPU_FAN

PS/2KBMS

T: Mouse

B: Keyboard

VG

A_

DV

I

USB34

LAN1_USB12

AUDIO

Atheros

F1

ATX12V

PR

I_

ID

E

3

2

2

1

USBPW5-10

(Default)

+5V

+5VSB

3

2

2

1

PS2_USBPW1-4

(Default)

+5V

+5VSB

CLRTC

Normal

Clear RTC

(Default)

2 3

1 2

F_PANEL

PLED

-

PW

R

PLED

+

Ground

GN

D

Reset

IDELED

+

IDELED

-

+HDLED RESET

PLED PWR BTN

12

ASUS M2N-CM DVI

Español

3.  Memoria de sistema

Puede instalar DIMM DDR2 ECC/no ECC de 256MB, 512MB, 1GB y 2GB sin memoria

intermedia dentro de las ranuras DIMM utilizando las configuraciones de memoria

que aparecen en esta sección.

Configuraciones de memoria recomendadas

4.  Información sobre la BIOS

La BIOS esta contenida en la memoria ROM Flash de la placa madre. Puede

actualizar la información de la BIOS o configurar los parámetros usando la utilidad de

configuración de la BIOS. Las pantallas de la BIOS incluyen teclas de navegación y

una ayuda simple para guiarle. Si tras cambiar la configuración encuentra problemas

en el sistema, o si este se vuelve inestable, cargue la configuración por defecto

(Setup Defaults). Refiérase al

Capítulo 2 del manual del usuario para información

detallada de la BIOS. Visite el sitio Web de ASUS (www.asus.com) para acceder a

actualizaciones.

•   Puede instalar memorias de diferentes tamaños en los canales A y B. El sistema

mapea el tamaño total del canal de menor tamaño para configuraciones de

canal dual. Cualquier exceso de memoria en el canal de mayor tamaño será

mapeado en operaciones de canal simple.

•  Instale siempre DIMMs con la misma latencia CAS. Para una compatibilidad

óptima,  recomendamos  obtener  módulos  de  memoria  del  mismo

fabricante.

•  Se si installano due moduli di memoria da 2GB, il sistema potrebbe rilevare

soltanto meno di 3GB, poichè lo spazio per l’ indirizzo fisico è riservato ad

altre funzioni chiave. Questa limitazione si riscontra nel sistema operativo

Windows

®

 XP 32-bit, che non supporta la modalità PAE (Physical Address

Extension).

•  Recomendamos instalar menos de 3GB de memoria de sistema en total

cuando utiliza Sistemas Operativos Windows XP de 32-Bits.

Zócalo

Zócalo

DIMM_A1

DIMM_B1

Canal sencillo

–

Poblado

Poblado

–

MM idéntic (1)*

Poblado

Poblado

13

ASUS M2N-CM DVI

Español

Para acceder a la configuración de la BIOS durante el proceso de inicio:

Pulse <Suprimir> durante el proceso de auto comprobación de encendido (Power-

On Self-Test - POST). Si no pulsa <Suprimir>, el proceso POST continuará con sus

rutinas de comprobación.

Para acceder a la configuración de la BIOS tras el proceso POST:

•  Reinicie el sistema presionando <Ctrl> + <Alt> + <Suprimir>, y pulse <Suprimir>

durante el proceso POST, o

•  Pulse el botón de reinicio en el chasis, y pulse <Suprimir> durante el proceso

POST, o

•  Apague y encienda el sistema, y pulse <Suprimir> durante el proceso POST.

Para actualizar la BIOS con AFUDOS:

Inicie el sistema desde un diskette de sistema con un archivo de BIOS actualizado.

En  el  intérprete  de  comandos  DOS,  escriba

afudos /i<nombredearchivo.

rom>

 y pulse

  Enter.  Reinicie  el  sistema  cuando  la  actualización  haya  sido

completada.

Para actualizar el sistema BIOS con ASUS EZ Flash 2:

EZ Flash 2 es una utilidad de actualización de BIOS intuitiva. Sólo necesitará pulsar

el atajo de teclado predefinido para lanzar la utilidad y actualizar la BIOS desde un

disco flash USB antes de acceder al SO. Actualice su BIOS fácilmente sin preparar

un disco de inicio o utilizando una utilidad flash basada en SO.

Para recuperar el sistema BIOS con CrashFree BIOS 3:

Inicie su sistema. Si el sistema BIOS está corrupto, la herramienta de recuperación

automática CrashFree BIOS3 le pedirá que inserte un disco flexible, CD o disco flash

USB que contenga el archivo de BIOS original o más reciente. Reinicie el sistema

después de recuperar el sistema BIOS.

5.  Información del CD de software

Esta placa base es compatible con los sistemas operativos (SO) Windows

®

 32-bit XP

/ 32-bit Vista / 64-bit XP / 64-bit Vista. Instale siempre la versión más reciente del SO

y las actualizaciones correspondientes para maximizar las funciones del hardware.

El CD que se suministra con la placa base contiene un útil software y varios

controladores para mejorar las características de la placa base. Para comenzar a

utilizar el CD, simplemente tiene que introducirlo en la unidad de CD-ROM. El CD

mostrará automáticamente la pantalla de bienvenida y los menús de instalación si

su equipo tiene activada la función de reproducción automática. Si la pantalla de

bienvenida no aparece automáticamente, localice y haga doble clic sobre el archivo

ASSETUP.EXE de la carpeta BIN del CD para mostrar los menús.

14

ASUS M2N-CM DVI

Ру

сс

ки

й

1.  Схема системной платы 2.  Установка процессора

Для установки процессора:

1.  Найдите на системной плате 940-выводной разъем типа AM2+/AM2.

2.  Поднимите рычажок фиксации процессора так, чтобы угол составил не менее 90°.

ПРЕДУПРЕЖДЕНИЕ!

Существует только одно правильное положение процессора при установке. Не применяйте

излишнюю силу при установке процессора в разъем, чтобы не погнуть контакты и не

повредить процессор!

21.1cm (8.3in)

EA

TXPW

R

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_B1 (64 bit,240-pin module)

Socke

tAM2

Socket

AM2+/AM2

SA

TA

2

SA

TA

4

SA

TA

1

SA

TA

3

USB56

USB78

USB910

F_PANEL

M2N-CM DVI

24.4cm (9.6in

)

CHA_FAN

LPT

USBPW5-10

CLRTC

PS2_USBPW1-4

CHASSIS

SPEAKER

NVIDIA

MCP68S

PCI2

PCI1

PCIEX16

FLOPPY

AAFP

SPDIF_OUT

VT1708B/S

8Mb

BIOS

Super I/O

CR2032 3V

Lithium Cell

CMOS Power

R

CD

SB_PWR

COM1

CPU_FAN

PS/2KBMS

T: Mouse

B: Keyboard

VG

A_

DV

I

USB34

LAN1_USB12

AUDIO

Atheros

F1

ATX12V

PR

I_

ID

E

3

2

2

1

USBPW5-10

(Default)

+5V

+5VSB

3

2

2

1

PS2_USBPW1-4

(Default)

+5V

+5VSB

CLRTC

Normal

Clear RTC

(Default)

2 3

1 2

F_PANEL

PLED

-

PW

R

PLED

+

Ground

GN

D

Reset

IDELED

+

IDELED

-

+HDLED RESET

PLED PWR BTN

15

ASUS M2N-CM DVI

Ру

сс

ки

й

3.  Расположите процессор над сокетом так, чтобы золотой треугольник процессора совпал

с углом сокета, обозначенным  маленьким треугольником.

4.  Аккуратно вставьте процессор в гнездо так, чтобы он принял нужное положение.

5.  Затем опустите рычажок фиксации процессора, чтобы зафиксировать процессор. Рычажок

должен защелкнуться за боковой выступ. Это значит, что процессор зафиксирован.

3.  Системная память

Материнская плата поддерживает суммарные объемы оперативной памяти 256, 512 Мбайт, 1

Гбайт и 2 Гбайт при условии, что используются небуферируемые модули DIMM DDR2 (ECC/без

ECC). Кроме того, установка модулей памяти в разъемы для модулей DIMM должна выполняться

в соответствии с конфигурациями модулей памяти, указанными в этом разделе.

Рекомендованная конфигурация памяти

•   Вы можете установить различный объем памяти в слоты канала A и канала B. Надо

учитывать, что для двухканальной конфигурации система будет отображать общий

объем памяти, ориентируясь на канал с меньшим объемом установленной памяти.

Полный объем установленной памяти в таком случае будет отображаться   только в

одноканальной конфигурации.

•

Всегда устанавливайте модули DIMM с одинаковыми характеристиками. Для

оптимальной совместимости, рекомендуется чтобы модули памяти были

одного производителя.

•

Если вы установили два модуля емкостью 2Гб, система может распознать

менее  3Гб  поскольку  адресное  пространство  резервируется  для  других

функций. Это ограничение появляется в ОС Windows

®

 XP 32-бит, которая не

поддерживает PAE.

•

При использовании 32-битной windows XP мы рекомендуем  установить менее 3 Гб

системной памяти.

Заполнен

Режим

DIMM_A1

DIMM_B1

Одноканальный

–

Заполнен

Заполнен

–

Одноканальный

Заполнен

Заполнен

16

ASUS M2N-CM DVI

Ру

сс

ки

й

4.  Информация BIOS

На материнской плате в микросхеме EEPROM находится BIOS. Вы можете обновить

BIOS или настроить параметры, используя утилиту установки  BIOS. Экраны BIOS

имеют  клавиши  навигации  и  краткую  справку.  Если  у  вас  появились  проблемы  с

системой или система стала нестабильной после ваших настроек, загрузите Setup

Defaults. Для подробной информации обратитесь к

части

2

 руководства пользователя.

Для обновлений посетите сайт ASUS (

www.asus.com

).

Для входа в BIOS Setup при запуске:

Нажмите <Del> во время прохождения теста POST. Если вы не нажали <Del>, POST продолжит

тестирование оборудования.

Для входа в BIOS Setup после POST:

•  Перезагрузите систему, нажав <Ctrl> + <Alt> + <Del>, затем во время POST нажмите <Del>,

или

•  Нажмите

кнопку сброса на корпусе

, затем во время POST нажмите <Del>, или

•  Выключите систему и включите снова, затем во время POST нажмите <Del>

Для обновления BIOS с помощью AFUDOS:

Загрузите систему с дискеты, которая содержит последний файл BIOS. В строке DOS

введите

afudos /i<filename.rom>

 и нажмите <Enter>. Когда закончите обновление,

перезагрузите систему.

Для обновления BIOS с помощью ASUS EZ Flash 2:

EZ Flash 2 – удобная  утилита для обновления BIOS. Просто нажмите предопределенную

клавишу для запуска утилиты и обновите BIOS с USB диска  до загрузки ОС. Обновите

ваш BIOS без создания загрузочной дискеты или использования утилит, запускаемых

из ОС.

Для восстановления BIOS с помощью CrashFree BIOS 3:

Загрузите систему. Если  BIOS поврежден, CrashFree BIOS3 попросит вас вставить

дискету, CD или USB диск, содержащие оригинальную или последнюю версию BIOS.

После восстановления BIOS перезагрузите систему.

5.  Информация о компакт-диске с ПО

Эта материнская плата поддерживает следующие операционные системы: Windows

®

  32-bit XP /

32-bit Vista / 64-bit XP / 64-bit Vista. Рекомендуется устанавливать наиболее новые операционные

системы и соответствующие обновления для полноценного  использования возможностей

аппаратного обеспечения.

Компакт-диск, поставляемый вместе с системной платой, содержит  полезные программы и

утилиты, расширяющие возможности системной платы. Чтобы начать работу с этим компакт-

диском,  вставьте  его  в  привод  CD-ROM.  Автоматически  запустится  экран  приветствия  и

установочные меню (если функция Автозапуск включена). Если экран приветствия не появился

автоматически, для его отображения найдите и запустите файл ASSETUP.EXE, находящийся

в каталоге BIN на компакт-диске.

ASUS M2N-CM DVI

Português

17

1.  Disposição da placa-principal 2.  Instalação da CPU

Siga estas etapas para instalar a CPU

.

1.  Procure o socket AM2+/AM2 de 940 pinos na placa-principal.

2.  Levante a alavanca do socket até atingir um ângulo de pelo menos 90º.

ADVERTÊNCIA!

A CPU apenas pode ser encaixada numa direcção. NÃO force a entrada da

CPU no socket para evitar dobrar os pinos e danificar a CPU

!

3.  Posicione a CPU por cima do socket de forma a que o canto da CPU com o

triângulo dourado fique alinhado com o canto do socket contendo um pequeno

triângulo.

4.  Introduza cuidadosamente a CPU no suporte até esta encaixar no devido

lugar.

5.  Quando a CPU estiver no lugar, empurre a alavanca do socket para baixo para

fixar a CPU. A patilha lateral da alavanca emite um estalido para indicar que a

CPU está devidamente fixada.

21.1cm (8.3in)

EA

TXPW

R

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_B1 (64 bit,240-pin module)

Socke

tAM2

Socket

AM2+/AM2

SA

TA

2

SA

TA

4

SA

TA

1

SA

TA

3

USB56

USB78

USB910

F_PANEL

M2N-CM DVI

24.4cm (9.6in

)

CHA_FAN

LPT

USBPW5-10

CLRTC

PS2_USBPW1-4

CHASSIS

SPEAKER

NVIDIA

MCP68S

PCI2

PCI1

PCIEX16

FLOPPY

AAFP

SPDIF_OUT

VT1708B/S

8Mb

BIOS

Super I/O

CR2032 3V

Lithium Cell

CMOS Power

R

CD

SB_PWR

COM1

CPU_FAN

PS/2KBMS

T: Mouse

B: Keyboard

VG

A_

DV

I

USB34

LAN1_USB12

AUDIO

Atheros

F1

ATX12V

PR

I_

ID

E

3

2

2

1

USBPW5-10

(Default)

+5V

+5VSB

3

2

2

1

PS2_USBPW1-4

(Default)

+5V

+5VSB

CLRTC

Normal

Clear RTC

(Default)

2 3

1 2

F_PANEL

PLED

-

PW

R

PLED

+

Ground

GN

D

Reset

IDELED

+

IDELED

-

+HDLED RESET

PLED PWR BTN

ASUS M2N-CM DVI

Português

18

3.  Memória do sistema

Pode instalar DIMMs DDR2 sem entreposição e ECC/non-ECC de 256

MB, 512 MB, 1 GB e 2 GB nos sockets DIMM, utilizando as configurações

descritas nesta secção e relativas à memória.

Configurações recomendadas para a memória

4.  Informação da BIOS

A memória ROM Flash existente na placa-principal contém a BIOS. Pode

actualizar a informação da BIOS ou configurar os seus parâmetros utilizando

o utilitário de configuração da BIOS. Os ecrãs da BIOS incluem teclas

de navegação e uma breve ajuda online que lhe servirão de guia. Se se

deparar com problemas ao nível do sistema, ou se o sistema ficar instável

após alteração das definições, carregue as predefinições de configuração.

Consulte o Capítulo 2

 do Guia do utilizador para mais informações

sobre a BIOS. Visite o web site da ASUS (www.asus.com) para obter as

actualizações.

Sockets

Modo

DIMM_A1

DIMM_B1

Canal simples

–

Ocupado

Ocupado

–

Dual-channel

Ocupado

Ocupado

•

Pode instalar memórias de vários tamanhos no canal A e no canal

B. O sistema faz o mapeamento do tamanho total do canal de

menor capacidade para a configuração de canal duplo. Qualquer

memória excedente do canal de maior capacidade é mapeada

para a configuração de canal único.

•   Instale sempre DIMMs com a mesma latência CAS. Para uma

óptima compatibilidade, recomendamos-lhe a obtenção de

módulos de memória junto do mesmo vendedor.

•  Se instalar dois módulos de memória de 2 GB, o sistema pode apenas

reconhecer menos de 3 GB uma vez que o espaço de endereço está

reservado para outras funções críticas. Esta é uma limitação do

sistema operativo Windows

®

 XP de 32 bits que não suporta o modo

PAE (Physical Address Extension, Extensão do endereço físico).

•  Recomendamos a instalação de uma memória de sistema com

uma capacidade total inferior a 3 GB ao utilizar o sistema operativo

Windows XP de 32 bits.”

ASUS M2N-CM DVI

Português

19

Para aceder ao utilitário de configuração aquando do arranque:

Prima a tecla <Delete> durante a rotina POST (Power-On Self Test). Se não premir

a tecla <Delete>, a rotina POST prossegue com as suas rotinas de teste.

Para aceder ao utilitário de configuração após a rotina POST:

•  Reinicie o sistema premindo as teclas <Ctrl> + <Alt> + <Delete>, de

seguida prima a tecla <Delete> durante a rotina POST, ou

•  Prima o botão Reiniciar

 existente no chassis, de seguida prima a tecla

<Delete> durante a rotina POST, ou

•  Desligue o sistema e volte a ligá-lo, de seguida prima a tecla <Delete>

durante a rotina POST

Para actualizar a BIOS com o AFUDOS:

Proceda ao arranque do sistema a partir de uma disquete que contenha o

mais recente ficheiros da BIOS. Na linha de comandos do DOS, digite

afudos/

i<filename.rom> e prima a tecla Enter. Reinicie o sistema após conclusão da

actualização.

Actualizar a BIOS com ASUS EZ Flash 2:

O EZ Flash 2 é um utilitário de fácil utilização, para a actualização da BIOS.

Basta premir a tecla de atalho predefinida para executar o utilitário e actualizar

a BIOS, a partir de uma memória portátil USB, antes de entrar no sistema

operativo. Actualize a sua BIOS facilmente, sem ter de preparar uma disquete

de arranque, nem utilizar um utilitário flash baseado no sistema operativo.

Recuperar a BIOS com CrashFree BIOS 3:

Arranque o sistema. Se a BIOS estiver corrompida, a ferramenta de recuperação

automática CrashFree BIOS 3 pede-lhe que introduza uma disquete, CD ou

memória portátil USB que contenha o ficheiro original da BIOS ou, pelo menos,

o mais recente. Depois de a BIOS ter sido recuperada, arranque novamente

o sistema.

5.  Informação do CD de suporte ao  softwareß

Esta placa principal suporta OS sistemas operativos Windows

®

  XP de 32

bits / XP de 64 bits/ Vista de 32 bits/ Vista de 64 bits. Instale sempre a versão

mais recente do sistema operativo e respectivas actualizações para que

possa maximizar as capacidades do seu hardware.

O CD de suporte que acompanha a placa-principal contém software útil e

vários controladores que melhoram as capacidades da placa-principal. Para

utilizar o CD de suporte, basta introduzi-lo na unidade de CD-ROM. O CD

apresenta automaticamente o ecrã de boas-vindas e os menus de instalação

caso a função de execução automática esteja activada no computador. Se

o ecrã de boas-vindas não aparecer automaticamente, procure e faça um

duplo clique sobre o ficheiro ASSETUP.EXE existente na pasta BIN do CD

de suporte para poder aceder aos menus.

20

ASUS M2N-CM DVI

Polski

3.  Ustaw  procesor  nad  gniazdem  tak,  aby  róg  procesora  oznaczony

złotym  trójkątem  odpowiadał  narożnikowi  gniazda  oznaczonemu

małym trójkątem.

4.  Delikatnie włóż CPU do gniazda, aż znajdzie się na odpowiednim miejscu.

5.  Gdy CPU będzie na miejscu, obniż dźwignię aby zabezpieczyć CPU. Następnie

dźwignia zatrzaśnie się.

2.  Instalacja CPU

Proszę podążaj za następującymi krokami, aby zainstalować CPU:

1.  Zlokalizuj na płycie głównej 940-pinowe gniazdo AM2+/AM2.

2.  Podnieś dźwignię gniazda do kąta przynajmniej 90°.

1.  Plan płyty głównej

Uwaga!

CPU pasuje wyłącznie przy odpowiednim ułożeniu. Proszę nie używać siły w

celu włożenia CPU do gniazda, gdyż może to spowodować wygięcie nóżek i

uszkodzenie CPU.

21.1cm (8.3in)

EA

TXPW

R

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_B1 (64 bit,240-pin module)

Socke

tAM2

Socket

AM2+/AM2

SA

TA

2

SA

TA

4

SA

TA

1

SA

TA

3

USB56

USB78

USB910

F_PANEL

M2N-CM DVI

24.4cm (9.6in

)

CHA_FAN

LPT

USBPW5-10

CLRTC

PS2_USBPW1-4

CHASSIS

SPEAKER

NVIDIA

MCP68S

PCI2

PCI1

PCIEX16

FLOPPY

AAFP

SPDIF_OUT

VT1708B/S

8Mb

BIOS

Super I/O

CR2032 3V

Lithium Cell

CMOS Power

R

CD

SB_PWR

COM1

CPU_FAN

PS/2KBMS

T: Mouse

B: Keyboard

VG

A_

DV

I

USB34

LAN1_USB12

AUDIO

Atheros

F1

ATX12V

PR

I_

ID

E

3

2

2

1

USBPW5-10

(Default)

+5V

+5VSB

3

2

2

1

PS2_USBPW1-4

(Default)

+5V

+5VSB

CLRTC

Normal

Clear RTC

(Default)

2 3

1 2

F_PANEL

PLED

-

PW

R

PLED

+

Ground

GN

D

Reset

IDELED

+

IDELED

-

+HDLED RESET

PLED PWR BTN
