U3358

P5LD2-X/1333

Quick Start Guide

Français

Deutsch

Italiano

Español

Русский

Português

Polski

Česky

Magyar

Български

Română

Srpski

First Edition V1 Published August 2007

Copyright © 2007 ASUSTeK COMPUTER INC. All Rights Reserved.

15G0639020K0

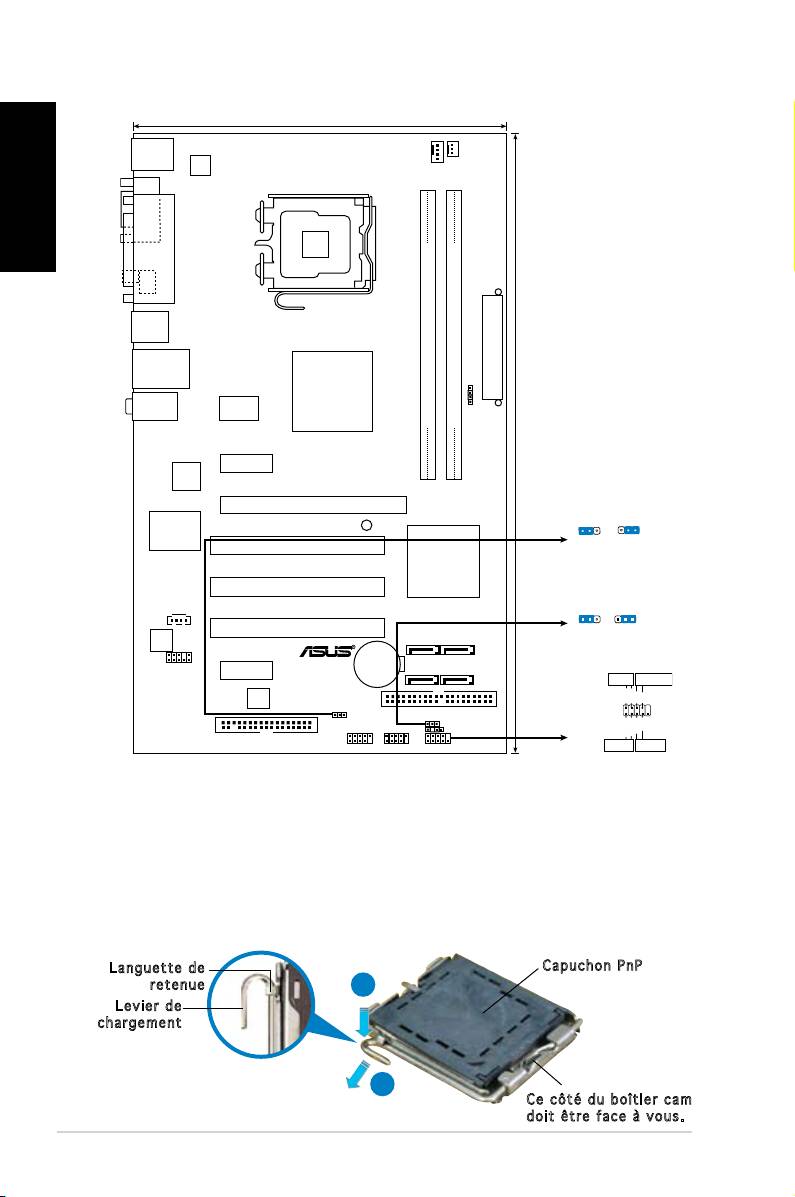

1. Schéma de la Carte Mère

Français

2. Installation du Processeur

®

Suivez cette procédure pour installer un processeur Intel

dans le

paquet 775-land.

1. Appuyez sur le levier de chargement avec votre pouce (A), puis

déplacez-le vers le gauche (B) jusqu’à ce qu’il soit détaché de la

languette de retenue.

Languette de

Capuchon PnP

retenue

A

Levier de

chargement

B

Ce côté du boîtier cam

doit être face à vous.

2 ASUS P5LD2-X/1333

18.3cm (7.2in)

PS/2KBMS

ATX12V

T: Mouse

B: K yboard

e

CPU_FAN

CHA_FAN

COM1

LGA775

PARALLE PORT

SPDIF_O1

USB34

EATXPWR

LAN_USB12

SPEAKER

Intel 945GC

AUDIO

RTM876-660-LF

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_B1 (64 bit,240-pin module)

PCIEX1_1

30.5cm (12in)

Attansic

L2

PCIEX16

SB_PWR

PS2_USBPW

1

2

2

3

Super I/O

+5

V

+5VSB

PCI1

(Defau

lt

)

Intel ICH7

PCI2

CLRTC

CD

P5LD2-X/1333

1 2 2 3

PCI3

Normal

Clear RTC

ALC662

SATA1

SATA2

(Default)

CR2032 3V

AAFP

Lithium Cell

PCIEX1_2

CMOS Power

SATA3

SATA4

PLED PWRSW

4Mb

BIOS

PLED+

PLED-

PWR

GNDReset

PRI_IDE

PS2_USBPW

F_PANEL

CLRTC

CHASSIS

IDELED+

IDELED-

Ground

FLOPPY

USB56 USB78 F_PANEL

HD LED RESET

Pour éviter d’endommager les broches du socle, n’enlevez le capuchon

PnP que si vous installez un processeur.

Veuillez conserver le capuchon pour le renvoi du produit.

La garantie du produit ne couvre pas des dommages liés aux broches

du support.

Français

2. Soulevez le levier de chargement en direction de la èche à un angle

de 135º.

3. Soulevez la plaque de chargement avec votre pouce et votre index à

un angle de 100º, puis poussez le capuchon PnP pour le faire sortir de

la fenêtre de la plaque de chargement.

4. Placez le processeur sur le socle, en vériant que le triangle doré est

bien sur le coin inférieur gauche du socle. Le détrompeur du socle doit

s’insérer dans l’encoche du processeur.

5. Fermez la plaque de chargement, puis poussez le levier de chargement

jusqu’à ce qu’il s’enclenche dans la languette de retenue.

3. Mémoire Système

Vous pouvez installer des modules DIMM DDR2 non ECC non tamponnés

de128Mo, 256 Mo, 512 Mo, et 1 Go dans les socles DIMM en utilisant les

congurations de mémoire données dans cette section.

En conguration double canal, n’installez que des paires DIMM DDR2

identiques (même taille et type) pour chaque canal.

Installez toujours des DIMMs avec une latence CAS identique. Pour

obtenir une compatibilité optimale, il vous est recommandé de vous

équiper des modules de mémoire auprès du même vendeur.

La carte mère est équipée de quatre sockets DIMM (Dual Inline Memory

Modules) DDR2 (Double Data Rate 2).

Un module DDR2 possède les mêmes dimensions physiques qu’un module

DDR, mais dispose de 240 broches contre 184 pour la DDR. De plus, les

modules DDR2 s’encochent différemment an d’éviter qu’ils soient installés

sur des sockets pour DDR.

Canal Emplacements

Canal A DIMM_A1

Canal B DIMM_B1

ASUS P5LD2-X/1333 3

4. Informations du BIOS

La ROM Flash sur la carte mère contient un BIOS. Vous pouvez mettre à jour

Français

les informations du BIOS ou congurer ses paramètres en utilisant l’utilitaire

de Setup du BIOS. Les écrans BIOS comprennent les clés de navigation et une

courte aide en ligne pour vous guider. Si vous rencontrez des problèmes liés

au système ou si le système devient instable une fois que vous aurez modié

les paramètres, chargez les Paramètres de Réglage Par Défaut. Référez-vous

au Chapitre 4 du guide utilisateur pour obtenir plus d’informations détaillées

relatives au BIOS. Rendez visite au site web d’ASUS (www.asus.com) pour

obtenir les mises à jour.

Pour accéder au Setup lors du démarrage:

Pressez <Suppr> lors du Test Automatique de Démarrage (POST : Power-On

Self Test ). Si vous ne pressez pas la touche <Suppr>, le POST continuera

son programme de test.

Pour accéder au Setup après le POST:

Redémarrez le système en pressant <Ctrl> + <Alt> + <Suppr>, puis pressez

<Suppr> lors du POST, ou

Pressez le bouton de initialisation situé sur le châssis puis pressez

<Suppr> lors du POST, ou

Eteignez et rallumez le système puis pressez <Suppr> lors du POST.

Pour mettre à jour le BIOS avec AFUDOS:

Bootez le système à l’aide d’une disquette qui contient le dernier chier BIOS.

A l’ouverture de la session DOS, saisissez afudos /i<lename.rom> puis pressez

Entrée. Rebootez le système lorsque la mise à jour sera terminée.

Pour mettre à jour le BIOS avec ASUS EZ Flash:

Bootez le système puis pressez <Alt> + <F2> lors du POST pour lancer EZ Flash.

Insérez la disquette qui contient le dernier chier BIOS. EZ Flash effectuera le

processus de mise à jour du BIOS et rebootera automatiquement le système

une fois qu’il aura terminé.

Pour récupérer le BIOS avec CrashFree BIOS 2

:

marrez le système. si le BIOS est corrompu, l’outil de récuration

automatique de CrashFree BIOS 2 vérie la présence d’une disquette ou d’un

CD pour restaurer le BIOS. Insérez le CD de support de la carte mère, ou une

disquette contenant le chier d’origine ou la dernière version du BIOS. Rebootez

le système une fois le BIOS restauré.

5. Informations sur le CD technique

®

Cette carte mère supporte les systèmes d’exploitation Windows

2000/2003

Server/XP/Vista. Installez toujours la dernière version d’OS et les mises à

jour correspondantes de manière à maximiser les caractéristiques de votre

hardware.

Le CD technique livré avec la carte mère contient des logiciels et de nombreux

pilotes et utilitaires qui améliorent les fonctions de la carte mère. Pour utiliser

le CD technique, insérez-le simplement dans votre lecteur CD-ROM. si Autorun

est activé dans votre ordinateur, le CD afche automatiquement l’écran de

bienvenue et les menus d’installation. Si l’écran de bienvenue n’apparaît pas

automatiquement, localisez le chier ASSETUP.EXE dans le dossier BIN du CD

technique et double-cliquez dessus.

4 ASUS P5LD2-X/1333

1. Motherboard-Layout

Deutsch

2. Installieren der CPU

®

Folgen Sie diesen Schritten, um einen Intel

Prozessor auf dem LGA 775-

Sockel zu installieren.

1. Drücken Sie den Ladehebel mit Ihrem Daumen (A) und schieben ihn nach

links (B), bis er von dem Halteriegel losgelassen wird.

Halteriegel

PnP-Kappe

A

Ladehebel

B

B

Diese Seite der Cam-Box

sollte zu Ihnen zeigen.

ASUS P5LD2-X/1333

5

18.3cm (7.2in)

PS/2KBMS

ATX12V

T: Mouse

B: K yboard

e

CPU_FAN

CHA_FAN

COM1

LGA775

PARALLE PORT

SPDIF_O1

USB34

EATXPWR

LAN_USB12

SPEAKER

Intel 945GC

AUDIO

RTM876-660-LF

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_B1 (64 bit,240-pin module)

PCIEX1_1

30.5cm (12in)

Attansic

L2

PCIEX16

SB_PWR

PS2_USBPW

1

2

2

3

Super I/O

+5

V

+5VSB

PCI1

(Defau

lt

)

Intel ICH7

PCI2

CLRTC

CD

P5LD2-X/1333

1 2 2 3

PCI3

Normal

Clear RTC

ALC662

SATA1

SATA2

(Default)

CR2032 3V

AAFP

Lithium Cell

PCIEX1_2

CMOS Power

SATA3

SATA4

PLED PWRSW

4Mb

BIOS

PLED+

PLED-

PWR

GNDReset

PRI_IDE

PS2_USBPW

F_PANEL

CLRTC

CHASSIS

IDELED+

IDELED-

Ground

FLOPPY

USB56 USB78 F_PANEL

HD LED RESET

Um Schäden an den Sockelpolen zu vermeiden, entfernen Sie bitte die

PnP-Kappe nicht vor dem Beginn der CPU-Installation.

Bitte bewahren Sie die Abdeckung für den Fall einer Produktrückgabe

auf.

Die Garantie des Produkts deckt nicht die Schäden an Sockelpolen.

2. Heben Sie den Ladehebel in Pfeilrichtig bis zu einem Winkel von 135 Grad

hoch.

3. HebenSiedieLadeplattemitdemDaumenunddemZeigengerbiszu

Deutsch

einem Winkel von 100 Grad hoch. Drücken Sie die PnP-Kappe von der

Ladeplattenaussparung, um sie zu entfernen.

4. Legen Sie die CPU auf den Sockel. Richten Sie dabei das goldene Dreieck auf

die untere linke Ecke des Sockels aus. Die Sockelausrichtungsmarkierung

muss in die CPU-Kerbe einpassen.

5. Machen Sie die Ladeplatte zu und drücken dann den Ladehebel, bis er in

den Halteriegel einrastet.

3. Arbeitsspeicher

Sie können128MB, 256MB, 512MB und 1GB ungepufferte Nicht-ECC DDR2

DIMMs in den DIMM-Steckplätzen entsprechend den in diesem Abschnitt

beschriebenenArbeitsspeicherkongurationeninstallieren.

• In Dual-Channel-Kongurationen sollten Sie nur identische (gleicher

Typ, gleiche Größe) DDR2 DIMM-Paare für jeden Kanal installieren.

Installieren Sie immer DIMMs mit gleicher CAS-Latenzzeit. Für optimale

Kompatibilität wird empfohlen, nur Speichermodule eines Herstellers

zu verwenden.

Das Motherboard ist mit vier Double Data Rate (DDR2) Dual Inline Memory

Module (DIMM)-Steckplätzen ausgestattet.

Ein DDR2.Modul hat die selben Abmessungen wie ein DDR DIMM-Modul,

verwendet aber 240 Pole im Gegensatz zu einem 184-pol. DDR DIMM-Modul.

DDR2 DIMM-Module sind anders gekerbt, so dass sie nicht in einen DDR DIMM-

Steckplatz gesteckt werden können.

Kanal

Steckplätze

Kanal-A DIMM_A1

Kanal-B DIMM_B1

6

ASUS P5LD2-X/1333

4. BIOS-Informationen

Das BIOS ist in einem Flash-ROM auf dem Motherboard gespeichert. Sie können

mit Hilfe des BIOS-Setupprogramms die BIOS-Informationen aktualisieren oder

dieParameterkongurieren.AufdenBIOS-SeitenndenSieNavigationstasten

und eine kurze Online-Hilfe. Laden Sie bitte die Standardwerte (Setup-Defaults),

wenn Systemprobleme auftreten oder das System unstabil geworden ist,

nachdem die Einstellungen geändert wurden. Sehen Sie im Kapitel 4 des

Benutzerhandbuchs für ausführende BIOS-Informationen nach. Besuchen Sie

die ASUS-Website (www.asuscom.de/bios) für die jeweils aktuellste BIOS-

Version.

Aufrufen des Setupprogramms beim Starten:

Drücken Sie die Taste <Entf> während des Einschaltselbsttests (POST);

ansonsten setzt der POST seine Testroutinen fort.

Aufrufen des Setupprogramms nach dem POST:

Starten Sie das System erneut, indem Sie <Strg> + <Alt> + <Entf> drücken.

Deutsch

Drücken Sie anschließend <Entf> während des POST.

Oder drücken Sie die Reset-Taste am Computergehäuse. Drücken Sie

anschließend <Entf> während des POST.

Oder schalten Sie das System aus und dann wieder ein. Drücken Sie

anschließend <Entf> während des POST.

Aktualisieren des BIOS mit AFUDOS:

Booten Sie das System von einer Diskette, die die neueste BIOS-Datei enthält.

TippenSieindieDOS-Eingabeaufforderungafudos/i<lename.rom>einund

drücken anschließend die Eingabetaste. Starten Sie das System neu, nachdem

die Aktualisierung vervollständigt wurde.

Aktualisieren des BIOS mit ASUS EZ Flash:

Booten Sie das System neu und drücken <Alt> + <F2> während des POST,

um EZ Flash zu starten. Legen Sie die Diskette, die die neueste BIOS-Datei

enthält, ein. EZ Flash führt den BIOS-Aktualisierungsprozess aus und startet

das System automatisch nach dem Vervollständigen des Prozesses neu.

So stellen Sie das BIOS mit CrashFree BIOS 2 wieder her:

Starten Sie das System. Falls die BIOS-Datei bescdigt ist, sucht das

CrashFree BIOS 2-Wiederherstellungsprogramm nach einer Diskette oder CD,

mit der das BIOS wieder hergestellt werden kann. Legen Sie die Support-CD

des Motherboards, oder eine Diskette mit der ursprünglichen oder einer

neueren BIOS-Datei ein. Starten Sie das System neu, wenn das BIOS wieder

hergestellt ist.

5. Informationen über die Software Support CD

®

Das Motherboard unterstützt die Windows

2000/2003 Server/XP/Vista-

Betriebssysteme. Verwenden Sie bitte immer die jeweils letzte Version des

Betriebssystems und führen ggf. die notwendigen Aktualisierungen durch, um

die maximale Leistung Ihrer Hardware zu erhalten.

Die dem Motherboard beigefügte Support CD beinhaltet nützliche Software

und einige Utility-Treiber, die die Funktionen des Motherboards verstärken.

Legen Sie einfach die CD in Ihr CD-ROM-Laufwerk ein. Ein Begrüßungsbild, sowie

ein Installationsmenü, erscheinen automatisch, wenn die Autorun-Funktion in

Ihrem System aktiviert ist. Falls das Begrüßu

ASUS P5LD2-X/1333

7

1. Diagramma disposizione scheda madre

Italiano

2. Installazione della CPU

®

Attenersi alle seguenti fasi per installare un processore Intel

nel pacchetto

775.

1. Premere la levetta di carico con il pollice (A), poi spostarla e sinistra (B)

nché è liberata dalla linguetta di trattenimento.

Linguetta di

Copertura PnP

trattenimento

A

Levetta di

carico

B

B

Questo lato del modulo deve

essere rivolto verso sé stessi.

8

ASUS P5LD2-X/1333

18.3cm (7.2in)

PS/2KBMS

ATX12V

T: Mouse

B: K yboard

e

CPU_FAN

CHA_FAN

COM1

LGA775

PARALLE PORT

SPDIF_O1

USB34

EATXPWR

LAN_USB12

SPEAKER

Intel 945GC

AUDIO

RTM876-660-LF

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_B1 (64 bit,240-pin module)

PCIEX1_1

30.5cm (12in)

Attansic

L2

PCIEX16

SB_PWR

PS2_USBPW

1

2

2

3

Super I/O

+5

V

+5VSB

PCI1

(Defau

lt

)

Intel ICH7

PCI2

CLRTC

CD

P5LD2-X/1333

1 2 2 3

PCI3

Normal

Clear RTC

ALC662

SATA1

SATA2

(Default)

CR2032 3V

AAFP

Lithium Cell

PCIEX1_2

CMOS Power

SATA3

SATA4

PLED PWRSW

4Mb

BIOS

PLED+

PLED-

PWR

GNDReset

PRI_IDE

PS2_USBPW

F_PANEL

CLRTC

CHASSIS

IDELED+

IDELED-

Ground

FLOPPY

USB56 USB78 F_PANEL

HD LED RESET

Per evitare di danneggiare i pin, non rimuovere la copertura PnP salvo

si stia installando una CPU.

Conservare il cappuccio per eventuali restituzioni del prodotto.

La garanzia del prodotto non copre i danni ai pin della presa.

2. Sollevare la levetta di carico nella direzione indicata dalla freccia ad un

anglo di 135°.

3. Sollevare la placca di carico con il pollice e l’indice ad un angolo di 100º,

poi spingere la copertura PnP dalla placca di carico per rimuoverla.

4. Collocare la CPU sopra la presa, assicurandosi che il triangolo dorato si

trovi nell’angolo in basso a sinistra della presa. Il tasto di allineamento

della presa deve adattarsi alla dentellatura della CPU.

5. Chiudere la placca di carico, poi spingere la leva di carico nché scatta

nella linguetta di trattenimento.

3. Memoria di sistema

Si possono installare moduli DIMM DDR2 non ECC unbuffered128MB, 256

Italiano

MB, 512 MB e 1GB nelle prese DIMM utilizzando le congurazioni memoria di

questa sezione.

Per le congurazioni dual-channel, installate solo coppie di DIMM DDR2

identiche (stesso tipo e dimensione) per ogni canale.

Utilizzare e installare sempre moduli DIMM con la stessa latenza CAS.

Per poter garantire la perfetta compatibilità dei moduli, si raccomanda

di utilizzare moduli di memoria acquistati presso lo stesso venditore.

La scheda madre è fornita completa di socket per DIMM DDR2.

Un modulo di memoria DDR2 ha le stesse dimensioni siche di un DIMM DDR,

ma con una piedinatura da 240-pin, rispetto ai 184-pin DIMM DDR. I moduli

di memoria DIMM DDR2 sono dentellati in modo diverso per impedirne

l installazione su socket per DIMM DDR.

Canale Prese

Canale A DIMM_A1

Canale B DIMM_B1

ASUS P5LD2-X/1333

9

4. Informazioni sul BIOS

La Flash ROM sulla scheda madre contiene il BIOS. È possibile aggiornare

le informazioni del BIOS, o congurare i parametri utilizzando l’utilità di

congurazione BIOS Setup. La schermata BIOS include tasti di navigazione ed

una concisa guida in linea. Se si riscontrano problemi con il sistema, oppure

se questo diventa instabile dopo avere modicato le impostazioni, caricare le

impostazioni predenite di congurazione Setup Defaults. Fare riferimento al

Capitolo 4 della Guida utente per informazioni dettagliate sul BIOS. Visitare

la pagina Web ASUS (www.asus.com) per gli aggiornamenti.

Per accedere al Setup all’avvio:

Premere il tasto <Delete> durante il POST (Power On Self Test). Se non si

preme il tasto <Delete>, il POST continua le sue routine di diagnostica.

Per accedere al Setup dopo il POST:

Riavviare il sistema premendo i tasti <Ctrl> + <Alt> + <Delete>, poi premere

il tasto <Delete> durante il POST, oppure

Premere il tasto di ripristino sul telaio, poi premere il tasto <Delete> durante

il POST, oppure

Spegnere e riaccendere il sistema e poi premere il tasto <Delete> durante

il POST

Italiano

Per aggiornare il BIOS con AFUDOS:

Avviare il sistema da un dischetto oppy che contenga il le BIOS più aggiornato.

Al prompt di DOS, scrivere: afudos /i<lename.rom> poi premere il tasto Enter

/ Invio. Riavviare il sistema quando l’aggiornamento è completato.

Per aggiornare il BIOS con ASUS EZ Flash:

Avviare il sistema e premere <Alt> + <F2> durante il POST per avviare EZ

Flash. Inserire un dischetto oppy che contenga il le BIOS più aggiornato. EZ

Flash esegue le procedure d’aggiornamento del BIOS e, una volta completato,

riavvia automaticamente il sistema.

Per ripristinare il BIOS con CrashFree BIOS 2:

Avviare il sistema. Se il BIOS è corrotto lo strumento di ripristino automatico

di CrashFree BIOS 2 cerca un dischetto oppy o un CD per ripristinare il BIOS.

Inserire il CD di supporto della scheda madre, oppure un dischetto oppy che

contenga il le BIOS originale o più aggiornato. Riavviare il sistema quando il

BIOS è ripristinato.

5. Informazioni sul CD di supporto al

Software

®

Questa scheda madre supporta un sistema operativo (OS) Windows

2000/2003 Server/XP/Vista. Installate sempre l’ultima versione OS e gli

aggiornamenti corrispondenti, in modo da massimizzare le funzioni del vostro

hardware.

Il CD di supporto in dotazione alla scheda madre contiene dei software utili

e diversi utility driver che potenziano le funzioni della scheda madre. Per

cominciare a usare il CD di supporto, basta inserire il CD nel CD-ROM drive. Il

CDmostra automaticamente lo schermo di benvenuto e i menu dell’installazione

se Autorun è attivato nel vostro computer. Se lo schermo di benvenuto non

compare automaticamente, trovate e cliccate due volte il le ASSETUP.EXE

dalla cartella BIN nel CD di supporto per mostrare i menu.

10

ASUS P5LD2-X/1333

1. Distribución de la placa base

Español

2. Instalación de la CPU

®

Siga estos pasos para instalar un procesador Intel

en el paquete 775-land.

1. Pulse la palanca de carga con su pulgar (A), a continuación, muévala

hacia la izquierda (B) hasta que se suelte de la pestaña de retención.

Pestaña de

Tapa PnP

retención

A

Palanca de

carga

B

B

Este lado de la caja cam

debería mirar hacia usted.

ASUS P5LD2-X/1333

11

18.3cm (7.2in)

PS/2KBMS

ATX12V

T: Mouse

B: K yboard

e

CPU_FAN

CHA_FAN

COM1

LGA775

PARALLE PORT

SPDIF_O1

USB34

EATXPWR

LAN_USB12

SPEAKER

Intel 945GC

AUDIO

RTM876-660-LF

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_B1 (64 bit,240-pin module)

PCIEX1_1

30.5cm (12in)

Attansic

L2

PCIEX16

SB_PWR

PS2_USBPW

1

2

2

3

Super I/O

+5

V

+5VSB

PCI1

(Defau

lt

)

Intel ICH7

PCI2

CLRTC

CD

P5LD2-X/1333

1 2 2 3

PCI3

Normal

Clear RTC

ALC662

SATA1

SATA2

(Default)

CR2032 3V

AAFP

Lithium Cell

PCIEX1_2

CMOS Power

SATA3

SATA4

PLED PWRSW

4Mb

BIOS

PLED+

PLED-

PWR

GNDReset

PRI_IDE

PS2_USBPW

F_PANEL

CLRTC

CHASSIS

IDELED+

IDELED-

Ground

FLOPPY

USB56 USB78 F_PANEL

HD LED RESET

Para evitar daños en los contactos del zócalo, no retire la tapa PnP, a

menos que se esté instalando una CPU.

Conserve la tapa en caso de devolución del producto.

La garantía del producto no cubre daños producidos en los contactos

del zócalo.

2. Levantelapalancadecargaenladireccióndelaecha,hastallegara

un ángulo de 135º.

3. Levante la placa de carga con el pulgar y con el índice hasta alcanzar un

ángulo de 100º, a continuación, presione la tapa PnP desde la ventana

de la placa de carga para extraerla.

4. Coloque la CPU sobre el zócalo, asegúrandose de que el triángulo dorado

se encuentra en la esquina inferior izquierda del zócalo. La llave de

alineacióndeberíaencajareneloriciodelaCPU.

5. Cierre la placa de carga, a continuación, pulse la palanca de carga hasta

que quede encajada en la pestaña de retención.

3. Memoria de sistema

Puede instalar DIMM DDR2 no ECC de128MB, 256MB, 512MB y 1GB sin

memoriaintermediadentrodelasranurasDIMMutilizandolasconguraciones

de memoria que aparecen en esta sección.

Español

• Enconguracionesdecanaldual,instalesolamenteparesDIMMDDR2

idénticos (del mismo tipo y tamaño) en cada canal.

Instale siempre DIMM con la misma latencia CAS. Para una compatibilidad

óptima, se recomienda que obtenga módulos de memoria del mismo

proveedor.

Esta placa madre incluye cuatro zócalos para módulos de memoria de doble

tasa de datos (Double Data Rate 2 - DDR2).

Un módulo DDR2 tiene las misma dimensiones físicas que un modulo DDR

DIMM pero dispone de conexión para 240 pines, comparados con la conexión

de 184 de los módulos DIMM DDR tradicionales. Los módulos DIMM DDR2

tienen muescas diferentes para prevenir que sean instalados en zócalos

DIMM DDR.

Canal Ranuras

Canal A DIMM_A1

Canal B DIMM_B1

12

ASUS P5LD2-X/1333

4. Información de la BIOS

La Flash ROM de la placa base contiene la BIOS. Puede actualizar la información

delaBIOSocongurarlosparámetrosutilizandolautilidadConguraciónde

la BIOS. Las pantallas de la BIOS incluyen teclas de navegación y una breve

ayuda en línea para guiarle. Si encuentra algún problema con el sistema o si el

sistemasevuelveinestabletrascambiarlaconguración,carguelosvalores

deconguraciónpredeterminados.ConsulteelCapítulo4delaguíadeusuairo

para obtener información detallada sobre la BIOS. Visite el sitio web ASUS

(www.asus.com) para obtener actualizaciones.

ParaentrarenlaConguraciónalinicio:

Pulse <Suprimir> durante la comprobación inicial (Power-On Self Test, POST).

Si no lo hace, POST continuará con las pruebas de rutina.

ParaentrarenlaConguracióntraselPOST:

Reinicie el sistema pulsando <Ctrl> + <Alt> + <Supr.> y, a continuación,

pulse <Suprimir> durante el POST, o

Pulse el botón de reinicio del chasis y, a continuación, pulse <Suprimir>

durante el POST, o–

Apague el sistema y vuelva a encenderlo y pulse <Suprimir> durante el

POST

ParaactualizarlaBIOSconAFUDOS:

Inicie el sistema desde un disquete que contenga, el último archivo de la BIOS.

Enelsímboloderaíz,escribaafudos/i<lename.rom>ypulseIntro.Reinicie

el sistema cuando se haya completado la actualización.

ParaactualizarlaBIOSconASUSEZFlash:

Inicie el sistema y pulse <Alt> + <F2> durante el POST para ejecutar EZ Flash.

Introduzca un disquete que contenga el último archivo de la BIOS. EZ Flash

realizará el proceso de actualización de la BIOS y reiniciará automáticamente

el sistema cuando haya terminado.

ParaactualizarlaBIOSconCrashFreeBIOS2:

Inicie el sistema. Si la BIOS ha sido corrompida, la herramienta de auto

Español

recuperación CrashFree BIOS 2 buscará un diskette o CD para restaurar la

BIOS. Inserte el CD de soporte de la placa madre, o un diskette que contenga la

BIOS original o una BIOS actualizada. Una vez que la BIOS haya sido recuperada

renicie el sistema.

5. Información del CD de software

®

Esta placa base admite los sistemas operativos (SO) Windows

2000/2003

Server/XP/Vista. Instale siempre la versión más reciente del SO y las

actualizaciones correspondientes para maximizar las funciones del

hardware.

El CD que se suministra con la placa base contiene un útil software y varios

controladores para mejorar las características de la placa base. Para comenzar

a utilizar el CD, simplemente tiene que introducirlo en la unidad de CD-ROM.

El CD mostrará automáticamente la pantalla de bienvenida y los menús de

instalación si su equipo tiene activada la función de reproducción automática.

Si la pantalla de bienvenida no aparece automáticamente, localice y haga doble

clic sobre el archivo ASSETUP.EXE de la carpeta BIN del CD para mostrar los

menús.

ASUS P5LD2-X/1333

13

1. Схемасистемнойплаты

2. Установкапроцессора

Дляустановкипроцессора:

®

Русский

ВыполнитеследующиедействиядляустановкипроцессораIntel

в775-

контактноегнездо:

1. Нажмите на удерживающий рычаг большим пальцем (А), затем

перемещайтееговлево(В)дотехпор,покаонневысвободитсяиз-

подфиксирующегоязычка.

Фиксирующий

ОтметкаPnP

язычок

A

Удерживающий

рычаг

B

B

Этасторонадолжнабыть

обращенакустанавливающему.

14

ASUS P5LD2-X/1333

18.3cm (7.2in)

PS/2KBMS

ATX12V

T: Mouse

B: K yboard

e

CPU_FAN

CHA_FAN

COM1

LGA775

PARALLE PORT

SPDIF_O1

USB34

EATXPWR

LAN_USB12

SPEAKER

Intel 945GC

AUDIO

RTM876-660-LF

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_B1 (64 bit,240-pin module)

PCIEX1_1

30.5cm (12in)

Attansic

L2

PCIEX16

SB_PWR

PS2_USBPW

1

2

2

3

Super I/O

+5

V

+5VSB

PCI1

(Defau

lt

)

Intel ICH7

PCI2

CLRTC

CD

P5LD2-X/1333

1 2 2 3

PCI3

Normal

Clear RTC

ALC662

SATA1

SATA2

(Default)

CR2032 3V

AAFP

Lithium Cell

PCIEX1_2

CMOS Power

SATA3

SATA4

PLED PWRSW

4Mb

BIOS

PLED+

PLED-

PWR

GNDReset

PRI_IDE

PS2_USBPW

F_PANEL

CLRTC

CHASSIS

IDELED+

IDELED-

Ground

FLOPPY

USB56 USB78 F_PANEL

HD LED RESET

• Дляпредотвращенияповрежденияконтактовразъеманеудаляйте

крышкуPnPдоначалаустановкиЦПУ.

• Длявозврататоварасохраняйтеупаковку.

• Гарантия на товар не распространяется на случай повреждения

контактовразъема.

2. Поднимитерычаквнаправлении,указанномстрелкой,доугла135°.

3. Поднимитепластинкубольшимиуказательнымпальцаминаугол100°,

затемвыдавитекрышкуPnPизокнепластинки.

4. РасположитеЦПУнадгнездом,убедившись,чтозолотойтреугольник

располагаетсянаднижнимлевымугломгнездаЦПУ.Ключевойэлемент

гнездадолженсоответствоватьвырезунаЦПУ.

5. Закройтепластинку,затемнажимайтенарычаг,покаоннеокажется

подфиксирующимвыступом.

3. Системнаяпамять

Материнскаяплатаподдерживаетсуммарныеобъемыоперативной

памяти 128, 256, 512 Мбайт и 1 Гбайт при условии, что

используются небуферируемые модули DIMM DDR2 (без ECC).

Крометого,установкамодулейпамятивразъемыдлямодулейDIMM

должнавыполнятьсяв соответствиисконфигурациями модулей

памяти,указаннымивэтомразделе.

•

Для двухканальной конфигурации, для каждого канала

установитепаруидентичных(одинаковоготипаиразмера)

модулейDDR2DIMM.

• Всегда используйте модули памяти DIMM с одинаковой

задержкой строба адреса столбца (CAS latency). Для лучшей

совместимостирекомендуетсяиспользоватьмодулипамятиодного

производителя.

МатеринскаяплатапоставляетсясчетырьмислотамиDDR2DIMM.

МодульDDR2имееттакиежефизическиеразмерыкакиDDRDIMM,

Русский

ноимеет240контактовпосравнениюсо184-яконтактамиуDDR

DIMM.ВыемкиуDDR2DIMMрасположеныиначедляпредотвращения

установкивслотDDRDIMM.

Канал

Разъемы

Канал A DIMM_A1

Канал B DIMM_B1

ASUS P5LD2-X/1333

15

4. Базоваясистемаввода/вывода(BIOS)

BIOSзаписанвмикросхемеэнергонезависимойпамяти,находящейсяна

системной плате. Используя утилиту настройки BIOS можно настроить

илиобновитьBIOS.ЭкраныBIOSсодержаткнопкинавигацииикраткую

справку. Если после изменения настроек BIOS система стала работать

нестабильно, восстановите настройки по умолчанию (Setup Defaults).

Подробноеописаниебазовойсистемыввода/выводаBIOSсм.вразделе4

руководствапользователя.Обновленияможнонайтинавеб-сайтекомпании

ASUS(www.asus.com).

Чтобывойтиврежимнастройкипризагрузкесистемы:

нажмите на клавишу Delete вовремя выполнения системой программы

самотестирования (POST). Если не нажимать на клавишу Delete, то

продолжитсявыполнениепрограммысамотестирования.

Чтобы войтив режим настройки послезавершения выполнения

программысамотестирования(POST):

• перезагрузите систему, используя клавиши Ctrl + Alt + Delete,

затемнажмитенаклавишуDeleteвовремявыполненияпрограммы

самотестированияили

• нажмитенакнопкуreset(сброс)накорпусе,затемнажмитенаклавишу

Deleteвовремявыполненияпрограммысамотестирования

• выключитеисновавключитесистему,затемнажмитенаклавишуDelete

вовремявыполненияпрограммысамотестирования

ДляобновленияBIOSспомощьюAFUDOS:

Загрузитесистемусдискеты,накоторойсодержитсяпоследняяверсия

BIOS.ВкоманднойстрокеDOSвведитеafudos/i<filename.rom>инажмите

Enter.Послезавершенияобновленияперезапуститесистему.

ДляобновленияBIOSсASUSEZFlash:

Загрузите систему и нажмите Alt+F2 в то время как программа

самотестированиябудетзапускатьEZFlash.Вставьтедискету,накоторой

содержитсяпоследняяверсияBIOS.EZFlashвыполнитобновлениеBIOSи

автоматическиперезагрузитсистему.

ДлявосстановленияBIOSспомощьюCrashFreeBIOS2:

Включите систему. Если BIOS искажен, функция CrashFree BIOS 2 автоматически

восстановит BIOS с дискеты или CD. Вставьте CD от материнской платы или дискету,

которая содержит исходный или последний файл BIOS. Затем перезагрузите

Русский

систему.

5. Информацияокомпакт-дискесПО

Данная системная плата поддерживается операционными системами

®

Windows

2000/2003 Server/XP/Vista. Рекомендуется устанавливать

наиболееновыеоперационныесистемыисоответствующиеобновлениядля

полноценногоиспользованиявозможностейаппаратногообеспечения.

Компактиск, поставляемый вместе с системной платой, содержит

полезныепрограммыиутилиты,расширяющиевозможностисистемной

платы.Чтобыначатьработусэтимкомпакт-диском,вставьтееговпривод

CD-ROM. Автоматически запустится экран приветствия и установочные

меню(еслифункцияАвтозапусквключена).Еслиэкранприветствияне

появилсяавтоматически,дляегоотображениянайдитеизапуститефайл

ASSETUP.EXE,находящийсявкаталогеBINнакомпакт-диске.

16

ASUS P5LD2-X/1333

1. Disposição da placa-principal

2. Instalação da CPU

®

Siga estas etapas para instalar um processador Intel

no socket 775.

1. Exerça pressão sobre a alavanca com o seu polegar (A) e de seguida

mova-a para a esquerda (B) até car liberta da patilha de xação.

Patilha de xação

Tampa PnP

A

Alavanca

B

B

Este lado da “cam box”

Português

deve car voltada para si.

ASUS P5LD2-X/1333

17

18.3cm (7.2in)

PS/2KBMS

ATX12V

T: Mouse

B: K yboard

e

CPU_FAN

CHA_FAN

COM1

LGA775

PARALLE PORT

SPDIF_O1

USB34

EATXPWR

LAN_USB12

SPEAKER

Intel 945GC

AUDIO

RTM876-660-LF

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_B1 (64 bit,240-pin module)

PCIEX1_1

30.5cm (12in)

Attansic

L2

PCIEX16

SB_PWR

PS2_USBPW

1

2

2

3

Super I/O

+5

V

+5VSB

PCI1

(Defau

lt

)

Intel ICH7

PCI2

CLRTC

CD

P5LD2-X/1333

1 2 2 3

PCI3

Normal

Clear RTC

ALC662

SATA1

SATA2

(Default)

CR2032 3V

AAFP

Lithium Cell

PCIEX1_2

CMOS Power

SATA3

SATA4

PLED PWRSW

4Mb

BIOS

PLED+

PLED-

PWR

GNDReset

PRI_IDE

PS2_USBPW

F_PANEL

CLRTC

CHASSIS

IDELED+

IDELED-

Ground

FLOPPY

USB56 USB78 F_PANEL

HD LED RESET

Para evitar danicar os pinos do socket, não remova a tampa PnP a

não ser que esteja a instalar uma CPU.

Guarde a tampa, caso seja necessário devolver o produto.

A garantia do produto não cobre danos ao nível dos pinos do socket.

2. Levante a alavanca na direcção indicada pela seta e num ângulo de

135º.

3. Levante o prato de carregamento com o polegar e indicador num ângulo

de 100º, de seguida empurre a tampa PnP através da janela do prato de

carregamento para a remover.

4. Posicione a CPU por cima do socket, certicando-se de que o triângulo

dourado está no canto inferior esquerdo do socket. A chave de

alinhamento do socket deve encaixar no entalhe existente na CPU.

5. Feche o prato de carregamento, de seguida exerça pressão sobre a

alavanca de carregamento até esta encaixar com um estalido na patilha

de xação.

3. Memória do sistema

Pode instalar DIMMs DDR2 sem entreposição e non-ECC de 128 MB, 256 MB,

512 MB e 1 GB nos sockets DIMM, utilizando as congurações descritas nesta

secção e relativas à memória.

Nas congurações de duplo canal, instale apenas pares de DIMMs DDR2

idênticos (mesmo tipo e tamanho) para cada canal.

Instale sempre DIMMs com a mesma latência CAS. Para uma óptima

compatibilidade, recomendamos-lhe a obtenção de módulos de memória

junto do mesmo vendedor. Visite o web site da ASUS para consultar a

lista de Vendedores Aprovados.

A placa principal inclui quatro sockets DIMM (Dual Inline Memory Module) DDR2

(Double Data Rate 2).

Um módulo DDR2 possui as mesmas dimensões físicas que um módulo DIMM

DDR, mas o número de pinos é de 240 enquanto que nos módulos DIMM DDR

este número é de 184. Os módulos DIMM DDR2 incluem um entalhe diferente

Português

para evitar a sua instalação nos sockets dos módulos DIMM DDR.

18

ASUS P5LD2-X/1333

4. Informação da BIOS

A memória ROM Flash existente na placa-principal contém a BIOS. Pode

actualizar a informação da BIOS ou congurar os seus parâmetros utilizando

o utilitário de conguração da BIOS. Os ecrãs da BIOS incluem teclas de

navegação e uma breve ajuda online que lhe servirão de guia. Se se deparar com

problemas ao nível do sistema, ou se o sistema car instável após alteração

das denições, carregue as predenições de conguração. Consulte o Capítulo

4 do Guia do utilizador para mais informações sobre a BIOS. Visite o web site

da ASUS (www.asus.com) para obter as actualizações.

Para aceder ao utilitário de conguração aquando do arranque:

Prima a tecla <Delete> durante a rotina POST (Power-On Self Test). Se o premir

a tecla <Delete>, a rotina POST prossegue com as suas rotinas de teste.

Para aceder ao utilirio de congurão as a rotina POST:

Reinicie o sistema premindo as teclas <Ctrl> + <Alt> + <Delete>, de

seguida prima a tecla <Delete> durante a rotina POST, ou

Prima o botão Reiniciar existente no chassis, de seguida prima a tecla

<Delete> durante a rotina POST, ou

Desligue o sistema e volte a ligá-lo, de seguida prima a tecla <Delete>

durante a rotina POST

Para actualizar a BIOS com o AFUDOS:

Proceda ao arranque do sistema a partir de uma disquete que contenha o

mais recente cheiros da BIOS. Na linha de comandos do DOS, digite afudos/

i<lename.rom> e prima a tecla Enter. Reinicie o sistema após conclusão da

actualização.

Para actualizar a BIOS com o ASUS EZ Flash:

Proceda ao arranque do sistema e prima <Alt> + <F2> durante a rotina POST

para abrir o EZ Flash. Introduza uma disquete que contenha o mais recente

cheiro da BIOS. O EZ Flash procede à actualização da BIOS e reinicia o sistema

automaticamente após concluída a operação.

Para recuperar a BIOS com o CrashFree BIOS 2:

Proceda ao arranque do sistema. Se a BIOS estiver corrompida, a ferramenta de

recuperação automática do CrashFree BIOS 2 verica se existe uma disquete

ou CD a partir do qual possa restaurar a BIOS. Introduza o CD da placa-principal,

ou uma disquete que contenha o cheiro da BIOS original ou o mais recente.

Proceda ao arranque do sistema após recuperação da BIOS.

5. Informação do CD de suporte ao

softwareß

®

Esta placa-principal suporta o sistema operativo Windows

2000/2003

Server/XP/Vista. Instale sempre a versão mais recente do sistema operativo

e respectivas actualizações para que possa maximizar as capacidades do seu

hardware.

O CD de suporte que acompanha a placa-principal contém software útil e vários

controladores que melhoram as capacidades da placa-principal. Para utilizar

o CD de suporte, basta introduzi-lo na unidade de CD-ROM. O CD apresenta

automaticamente o ecrã de boas-vindas e os menus de instalação caso a

função de execução automática esteja activada no computador. Se o ecrã de

boas-vindas não aparecer automaticamente, procure e faça um duplo clique

Português

sobre o cheiro ASSETUP.EXE existente na pasta BIN do CD de suporte para

poder aceder aos menus.

ASUS P5LD2-X/1333

19

1. Planpłytygłównej

Polski

2. Instalacjaprocesora

®

Wykonaj podane czynności w celu zainstalowania procesora Intel

w obudowie

775-land.

1. Naciśnij kciukiem (A) dźwignię ładowania, a następnie przesuń ją w lewo

(B), aż do jej zwolnienia z zatrzasku mocującego.

Zatrzask

Pokrywka PnP

podtrzymujący

A

Dźwignia

ładowania

B

B

Ta strona obudowy

mimośrodowej powinna być

skierowana do użytkownika.

20

ASUS P5LD2-X/1333

18.3cm (7.2in)

PS/2KBMS

ATX12V

T: Mouse

B: K yboard

e

CPU_FAN

CHA_FAN

COM1

LGA775

PARALLE PORT

SPDIF_O1

USB34

EATXPWR

LAN_USB12

SPEAKER

Intel 945GC

AUDIO

RTM876-660-LF

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_B1 (64 bit,240-pin module)

PCIEX1_1

30.5cm (12in)

Attansic

L2

PCIEX16

SB_PWR

PS2_USBPW

1

2

2

3

Super I/O

+5

V

+5VSB

PCI1

(Defau

lt

)

Intel ICH7

PCI2

CLRTC

CD

P5LD2-X/1333

1 2 2 3

PCI3

Normal

Clear RTC

ALC662

SATA1

SATA2

(Default)

CR2032 3V

AAFP

Lithium Cell

PCIEX1_2

CMOS Power

SATA3

SATA4

PLED PWRSW

4Mb

BIOS

PLED+

PLED-

PWR

GNDReset

PRI_IDE

PS2_USBPW

F_PANEL

CLRTC

CHASSIS

IDELED+

IDELED-

Ground

FLOPPY

USB56 USB78 F_PANEL

HD LED RESET

Annotation for Asus P5LD2-X 1333 in format PDF
