Asus M4A78-EM 1394: instruction

U4732

M4A78-EM

Motherboard

Quick Start Guide

Français

Deutsh

Italiano

Español

Русский

Português

Polski

Česky

Magyar

Български

Română

Srpski

Second Edition

April 2009

Copyright © 2009 ASUSTeK COMPUTER INC.

All Rights Reserved

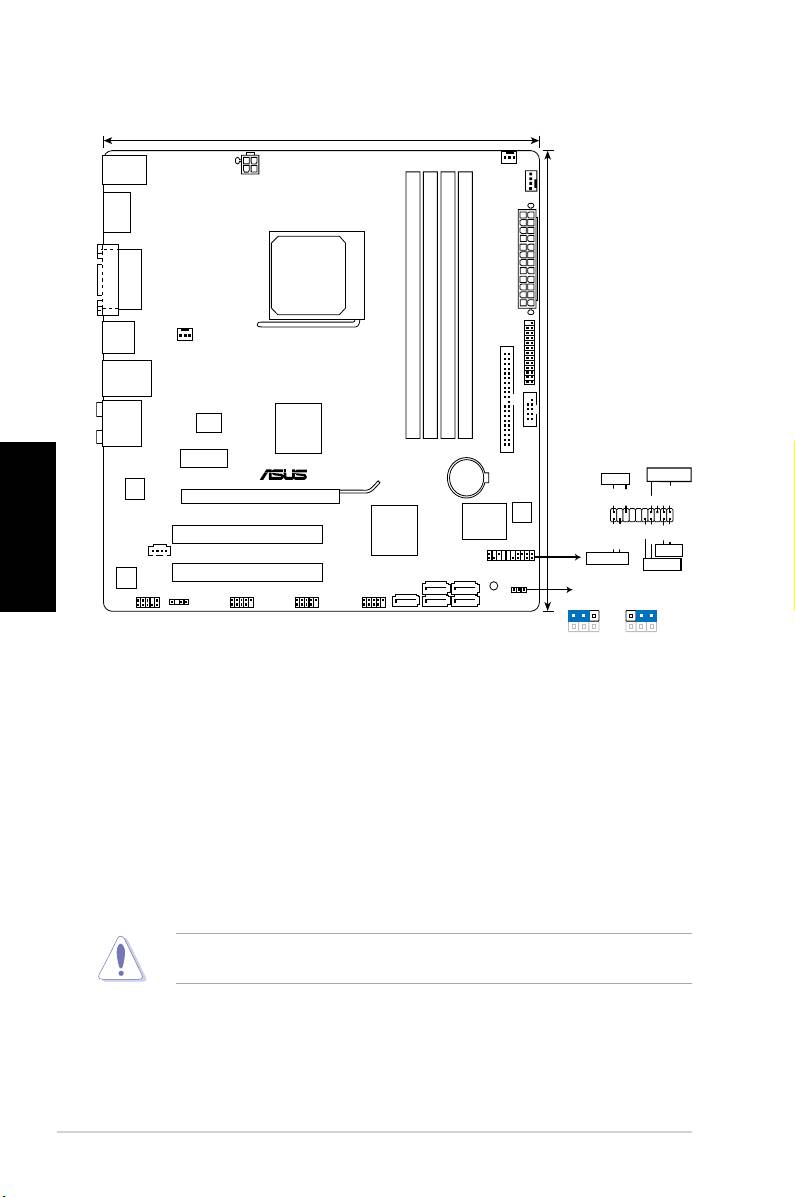

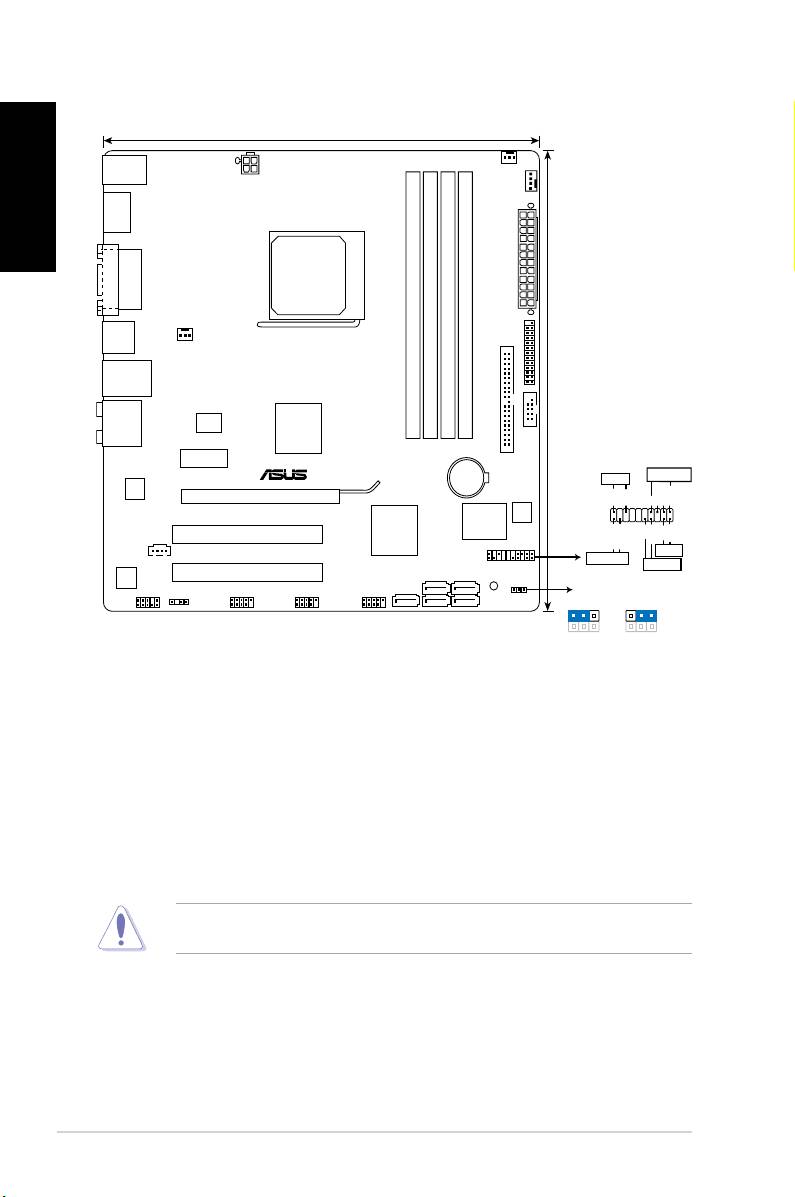

1. Layout de la carte mère

Français

2.

Installer le CPU

Pour installer le CPU :

1. Localisez le socket du CPU sur la carte mère.

2. Soulevez le levier du support à un angle de 90° minimum.

3. Placez le CPU sur le socket en vous assurant que la marque en forme de triangle doré

soit bien placée en bas à gauche du socket.

4. Insérez avec soin le processeur sur son support jusqu’à ce qu’il s’insère correctement.

Le processeur s’insère uniquement dans le bon sens. NE PAS forcer le processeur sur son

support pour éviter de tordre les broches et d’endommager ainsi le processeur!

5. Une fois le processeur mis en place, rabattez le levier du support pour sécuriser le

processeur. Le levier se bloque sur le petit ergot latéral pour indiquer qu’il est en place.

2

ASUS M4A78-EM

3. Mémoire Système

Vous pouvez installer des modules DIMM DDR2 ECC/non ECC non tamponnés de 512 Mo,

1 Go, 2 Go et 4 Go dans les sockets DIMM.

Canal Emplacements

Français

Canal A DIMM_A1 et DIMM_A2

Canal B DIMM_B1 et DIMM_B2

• Vous pouvez installer des modules mémoire de tailles variables dans le Canal A et B.

Le système mappe la taille totale du canal de plus petite taille pour les congurations

dual-channel. Tout excédant de mémoire du canal le plus grand est alors mappé pour

fonctionner en single-channel.

• Installez toujours des modules mémoire avec une latence CAS identique. Pour obtenir

une compatibilité optimale, il vous est recommandé de vous équiper des modules de

mémoire auprès du même vendeur.

• En raison des limitations d’adressage mémoire sur les systèmes d’exploitation Windows

32-bits, lorsque vous installez 4Go ou plus de mémoire sur cette carte mère, le montant

de mémoire utilisable par le système d’exploitation sera de 3 Go ou moins. Pour une

utilisation effective de la mémoire, vous pouvez :

- Utiliser un maximum de 3 Go lors de l’utilisation d’un système

d’exploitation 32-bits.

- Installer un système d’exploitation Windows 64-bits si vous souhaitez

installer 4 Go ou plus de mémoire sur cette carte mère.

•

Cette carte mère ne supporte pas les modules mémoire composés de puces mémoire

de 256 Mo ou moins.

La carte mère supporte jusqu’à 16 Go de modules mémoire sous Windows XP

Professionnel 64-bits et sous toutes les versions 64-bits de Windows Vista. Vous pouvez

installer un maximum de 4 Go de modules mémoire sur chaque slot.

ASUS M4A78-EM

3

4. Informations du BIOS

Français

Utilisez le programme de conguration du BIOS pour mettre à jour le BIOS ou congurer ses

paramètres. Les écrans BIOS comprennent les clés de navigation et une courte aide en ligne

pour vous guider. Si vous rencontrez des problèmes liés au système ou si le système devient

instable une fois que vous aurez modié les paramètres, chargez les Paramètres de Réglage

Par Défaut. Rendez visite au site web d’ASUS (www.asus.com) pour obtenir les mises à jour.

Pour accéder au programme de conguration du BIOS lors du démarrage :

Pressez <Suppr> lors du Test Automatique de Démarrage (POST : Power-On Self Test ). Si

vous ne pressez pas la touche <Suppr>, le POST continuera son programme de test.

Pour accéder au programme de conguration du BIOS après le POST :

Vous pouvez :

•

Redémarrer le système en pressant <Ctrl> + <Alt> + <Suppr>, puis pressez <Suppr>

lors du POST

•

Presser le bouton de réinitialisation situé sur le châssis puis pressez <Suppr> lors du

POST

•

Éteindre et rallumer le système puis pressez <Suppr> lors du POST.

Pour mettre à jour le BIOS avec AFUDOS :

Démarrez le système depuis un disque ash USB contenant le dernier chier image du

BIOS. À l’invite de commande DOS, entrez afudos /i<lename.rom> et appuyez sur

<Entrée>. Redémarrez le système lorsque la mise à jour est terminée.

Pour mettre à jour le BIOS avec ASUS EZ Flash 2:

Démarrez le système et appuyez sur <Alt> + <F2> lors du POST pour lancer EZ Flash 2.

Insérez un disque ash USB contenant le dernier chier image du BIOS. EZ Flash 2 lance

le processus de mise à jour du BIOS et redémarre le système automatiquement une fois

terminé.

Pour restaurer le BIOS avec CrashFree BIOS 3:

Démarrez le système. Si le BIOS est corrompu, l’outil de restauration automatique CrashFree

BIOS 3 vériera la présence du chier du BIOS sur le lecteur optique et le disque ash

USB. Connectez un disque ash USB ou insérez le DVD de support dans le lecteur optique

contenant le dernier chier image du BIOS ou celui d’origine. Redémarrez le système une

fois le processus de restauration du BIOS terminé.

5. Informations sur le DVD de support

®

Cette carte mère supporte les systèmes d’exploitation Windows

XP / Vista. Installez

toujours la dernière version d’OS et les mises à jour correspondantes de manière à proter

pleinement des caractéristiques de votre matériel.

Le DVD de support livré avec la carte mère contient les pilotes, les applications logicielles,

et les utilitaires que vous pouvez installer pour tirer partie de toutes les fonctions de la carte

mère.

Si l’Exécution automatique n’est pas activée sur votre ordinateur, parcourez le contenu

du DVD de support pour localiser le chier ASSETUP.EXE dans le répertoire BIN. Double-

cliquez sur ASSETUP.EXE pour lancer le DVD.

4

ASUS M4A78-EM

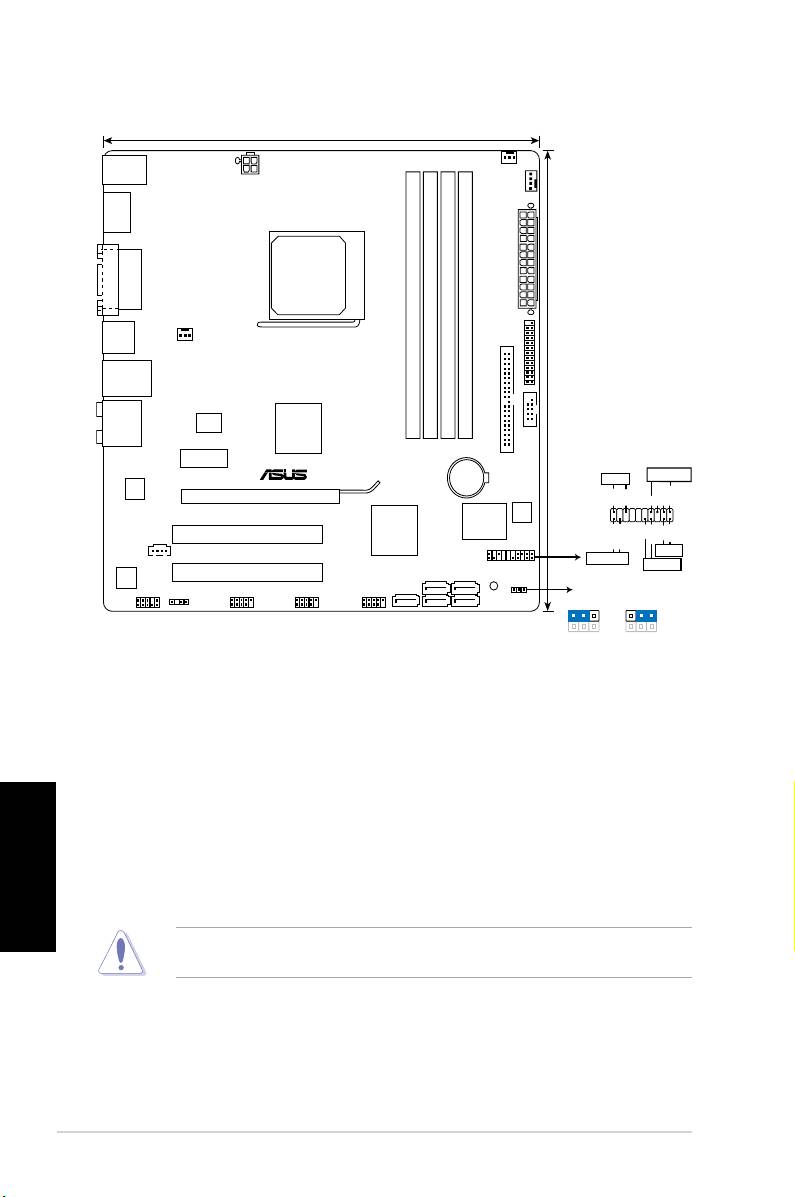

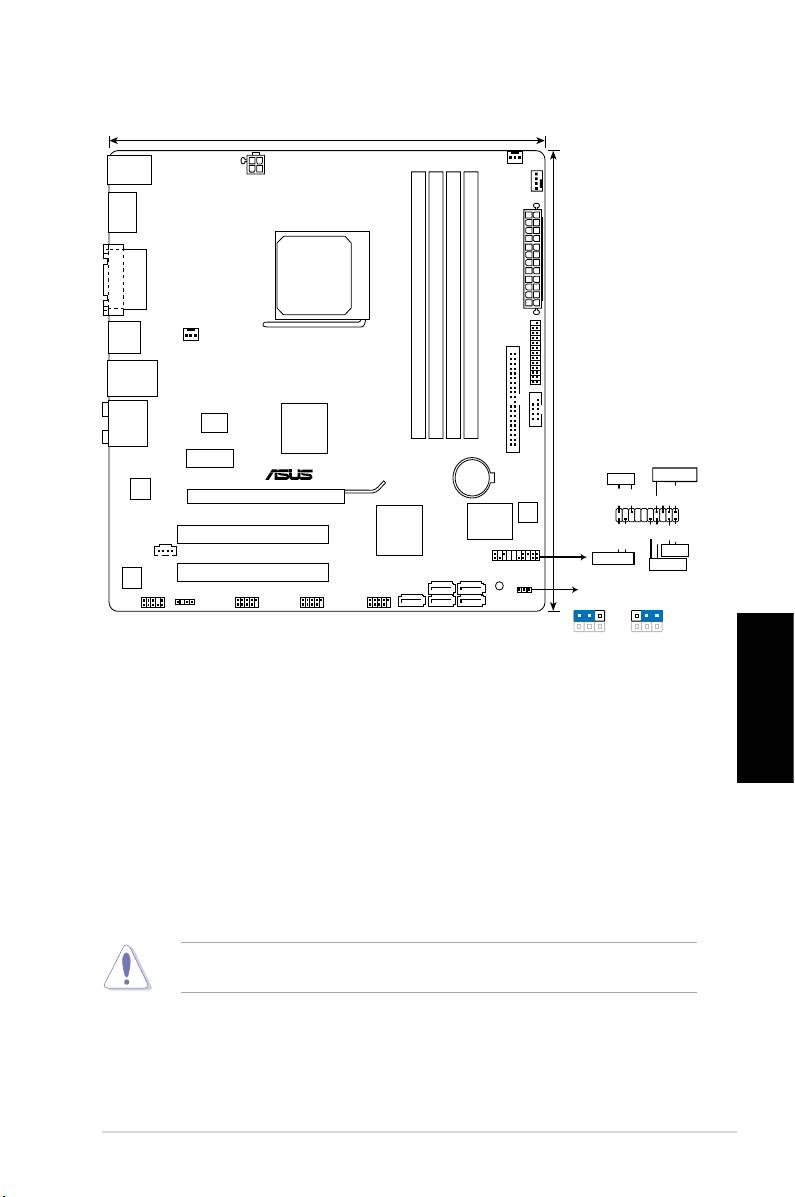

1. Motherboard-Layout

Deutsch

2. Installieren der CPU

So installieren Sie den Prozessor:

1. Suchen Sie auf dem Motherboard den Prozessorsockel.

2. Heben Sie den Sockelhebel bis zu einem Winkel von 90 Grad hoch.

3. Positionieren Sie die CPU oberhalb des Sockels, so dass die CPU-Ecke mit

dem goldenen Dreieck auf der Sockelecke mit dem kleinen Dreieck liegt.

4. Setzen Sie die CPU vorsichtig in den Sockel ein. Achten Sie auf den

korrekten Sitz.

5. Sobald die CPU richtig sitzt, drücken Sie den Sockelhebel nach unten, um

die CPU zu arretieren. Sie hören einen Klickton, wenn der Hebel einrastet.

ASUS M4A78-EM

5

Die CPU passt nur in einer Richtung in den Sockel. Stecken Sie die CPU nicht gewaltsam

hinein, um verbogene Kontaktstifte und Schäden an der CPU zu vermeiden!

3. Arbeitsspeicher

Sie können 512MB, 1GB, 2GB und 4GB ungepufferte ECC/Nicht-ECC DDR2 DIMMs

in den DIMM-Steckplätzen installieren.

Kanal Steckplätze

Kanal A DIMM_A1 und DIMM_A2

Kanal B DIMM_B1 und DIMM_B2

Deutsch

• Sie können verschiedene Speichergrößen in Channel A und Channel B

installieren. Das System ordnet die gesamte Größe des weniger belegten

Kanals für die Dual-Channel-Konguration zu. Der überschüssige Speicher

des höher belegten Kanals wird dann der Single-Channel-Konguration

zugeordnet.

• Installieren Sie immer DIMMs mit gleicher CAS-Latenzzeit. Für optimale

Kompatibilität wird empfohlen, nur Speichermodule eines Herstellers zu

verwenden.

®

• Durch die Speicheradressenbeschränkung in 32-Bit-Windows

können vom

Betriebssystem nur 3GB oder weniger benutzt werden, selbst wenn 4GB

installiert wurden. Für eine effektive Speichernutzung empfehlen wir Ihnen

folgendes:

®

- Installieren Sie maximal 3GB Speicher, wenn Sie ein 32-Bit-Windows

-

betriebssystem benutzen.

®

- Installieren Sie ein 64-Bit-Windows

-betriebssystem, wenn Sie auf

dem Motherboard 4GB oder mehr Speicher installieren wollen.

• Dieses Motherboard unterstützt keine DIMMs, die aus 256 Megabit- (Mb)

Chips oder weniger hergestellt wurden.

®

Das Motherboard unterstützt unter Windows

XP Professional x64- und Vista x64-Editionen

bis zu 16 GB Speichermodule. Sie können maximal 4 GB DIMMs in jeden Steckplatz

installieren.

4. BIOS-Informationen

Benutzen Sie das BIOS-Einstellungsprogramm zum aktualisieren des BIOS oder

zur Konguration seiner Parameter. Die BIOS-Anzeigen enthalten Navigations-

anleitungen und eine kurze Online-Hilfe, um Ihnen die Verwendung zu erleichtern.

Falls in Ihrem System Probleme auftauchen, oder das System nach dem Verändern

einiger Einstellungen instabil wird, sollten Sie die Standardeinstellungen zurückholen.

Weitere Neuigkeiten nden Sie auf der ASUS-Webseite (www.asus.com).

6

ASUS M4A78-EM

So öffnen Sie das BIOS-Setup beim Systemstart:

Drücken Sie <Entf> während des Power-On Self-Test (POST). Wenn Sie nicht <Entf>

drücken, fährt der POST mit seiner Routine fort.

So öffnen Sie das Setup nach dem POST:

Führen Sie einen der folgenden Schritte aus:

• Starten Sie das System neu, indem Sie <Strg> + <Alt> + <Entf> drücken, und

drücken Sie dann <Entf> während des POST.

• Drücken Sie den

Reset-Schalter am Computergehäuse, und drücken Sie dann

<Entf> während des POST.

• Schalten Sie das System aus und wieder an, und drücken Sie dann <Entf>

während des POST

So aktualisieren Sie das BIOS mit AFUDOS:

Starten Sie das System von dem USB-Flash-Laufwerk, das die neueste BIOS-

Deutsch

Datei enthält. Bei der DOS-Eingabeaufforderung tippen Sie bitte afudos

/i<Dateiname.rom> und drücken anschließend die <Enter> (Eingabetaste).

Starten Sie das System nach dem Abschluss der Aktualisierung neu.

So aktualisieren Sie das BIOS über ASUS EZ Flash 2:

Starten Sie das System und drücken auf <Alt> + <F2> während des POSTs, um

EZ Flash 2 zu starten. Schließen Sie das USB-Flash-Laufwerk an, das die BIOS-

Datei enthält. EZ Flash 2 führt den BIOS-Aktualisierungsprozess aus und startet

das System automatisch nach dem Beenden des Prozesses neu.

So stellen Sie das BIOS über CrashFree BIOS 3 wieder her:

Starten Sie das System. Wenn das BIOS fehlerhaft ist, sucht das

Wiederherstellungshilfsprogramm CrashFree BIOS 3 automatisch nach einer

BIOS-Datei in dem optischen Laufwerk und USB-Flash-Laufwerk, um das BIOS

wiederherzustellen. Schließen Sie das USB-Flash-Laufwerk an oder legen die

Support-DVD ein, welches bzw. welche die originale bzw. neueste BIOS-Datei

enthält. Starten Sie das System nach dem Wiederherstellen des BIOS neu.

5. Software-Unterstützungbg

®

Das Motherboard unterstützt Windows

XP/Vista Betriebssysteme (OS). Installieren

Sie bitte immer die neueste OS-Version und die entsprechenden Updates, um die

Funktionen Ihrer Hardware zu maximieren.

Die mit dem Motherboard gelieferte Support-DVD enthält die Treiber, Anwendungs-Software

und Programme die Sie installieren können, um alle Motherboard-Funktionen benutzen zu

können. Es wird bei aktivierter Autorun-Funktion automatisch das Treibermenü angezeigt.

Wenn Autorun nicht aktiviert ist, durchsuchen Sie den Inhalt der Support-DVD, um die

Datei ASSETUP.EXE im Ordner BIN zu nden. Doppelklicken Sie auf das Dateisymbol

ASSETUP.EXE, um die DVD auszuführen.

ASUS M4A78-EM

7

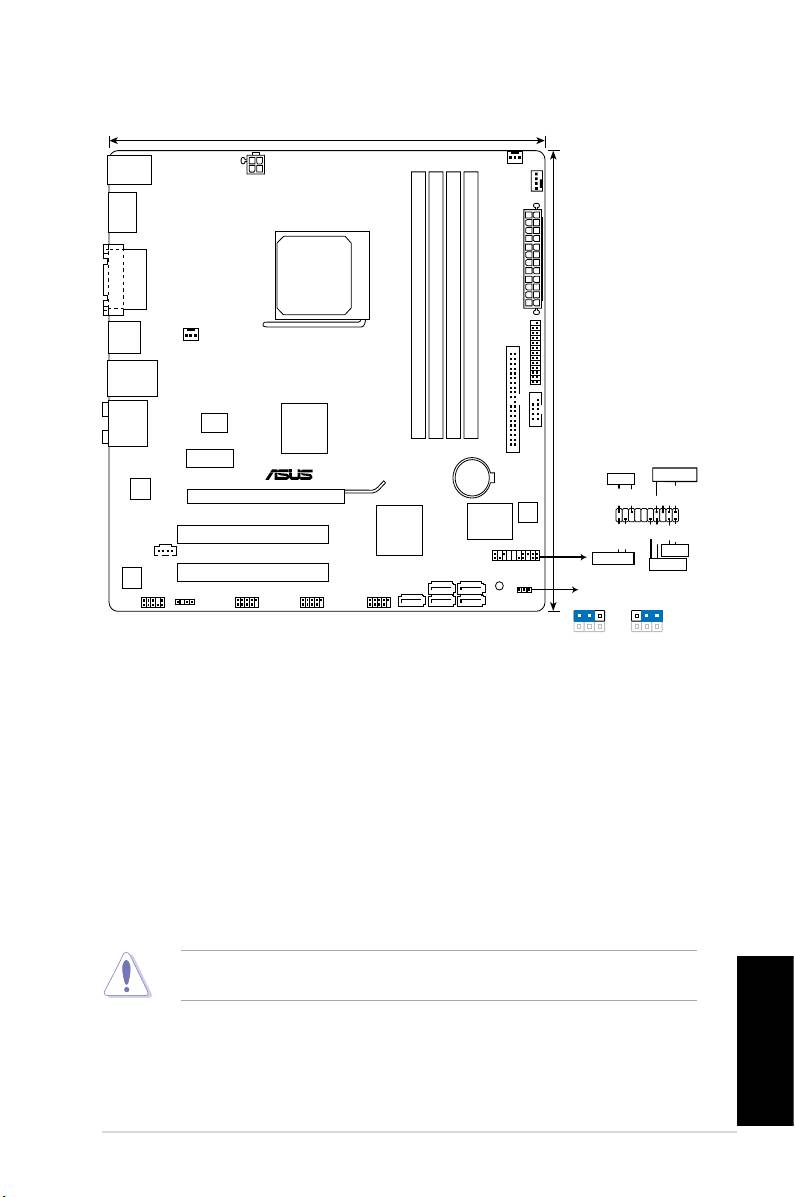

1. Diagramma disposizione scheda madre

Italiano

2. Installazione della CPU

Installazione della CPU:

1. Trovare la presa CPU nella scheda madre.

2. Sollevare la leva della presa ad un angolo di almeno 90°.

3. Collocare la CPU sul socket in modo tale che l’angolo con il triangolo dorato

della CPU combaci con l’angolo del socket dove c’è il tirandolo.

4. Inserire completamente con delicatezza la CPU nella presa.

5. Quando la CPU è al suo posto, abbassare la leva della presa per bloccare la

CPU. La leva scatta sulla linguetta laterale indicando che è bloccata.

8

ASUS M4A78-EM

La CPU può essere inserita solamente con un corretto orientamento. NON forzare la CPU

nella presa diversamente si possono piegare i pin e danneggiare la CPU!

3. Memoria di sistema

È possible installare DIMM DDR2 ECC o non ECC senza buffer da 512 MB, 1 GB,

2 GB, e 4 GB negli appositi attacchi.

Canale doppio Prese

Coppia A DIMM_A1 e DIMM_A2

Coppia B DIMM_B1 e DIMM_B2

• È possibile installare diversi formati di memoria nei canali A e B. Il sistema

mappa la dimensione totale del canale di dimensione più piccolo per la

congurazione a canale doppio. Qualsiasi accesso alla memoria dal canale

di dimensione maggiore, viene quindi mappato per il funzionamento a canale

singolo.

•

Utilizzare e installare sempre moduli DIMM con la stessa latenza CAS. Per

poter garantire la perfetta compatibilità dei moduli, si raccomanda di utilizzare

moduli di memoria acquistati presso lo stesso venditore.

• A causa dei limiti con gli indirizzi di memoria nel sistema operativo Windows®

a 32 bit, quando si installa una memoria da 4GB o più sulla scheda madre, la

memoria effettivamente utilizzabile dal sistema operativa può essere di 3GB

o meno. Per usare in modo efcace la memoria, si raccomanda di eseguire

Italiano

una delle seguenti azioni:

- Usare 3GB di memoria di sistema al massimo se si utilizza il sistema

®

operativo Windows

a 32 bit.

- Per installare 4GB di memoria o più sulla scheda madre, installare il

®

sistema operativo Windows

a 64 bit.

• Questa scheda madre non supporta DIMM da 256 megabit (Mb) o minori.

®

La scheda madre supporta moduli di memoria no a 16GB nelle edizioni di Windows

XP

Professional x64 e Vista x64. È possibile installare un massimo di 4 GB DIMM su ciascun

slot.

4. Informazioni sul BIOS

Usare l’utilità per la congurazione del BIOS per aggiornare il BIOS o congurarne i

parametri. La schermata BIOS include tasti di navigazione ed una concisa guida in

linea. Se si riscontrano problemi con il sistema, oppure se questo diventa instabile

dopo avere modificato le impostazioni, caricare le impostazioni predefinite di

congurazione Setup Defaults. Visitare la pagina Web ASUS (www.asus.com) per

gli aggiornamenti.

ASUS M4A78-EM

9

ДлявходавBIOSSetupпризапуске:

Нажмите <Del> во время прохождения теста POST. Если вы не нажали <Del>, POST продолжит

тестирование оборудования.

ДлявходавBIOSSetupпослеPOST:

Выполните что-либо из следующего:

• Перезагрузите систему, нажав <Ctrl> + <Alt> + <Del>, затем во время POST нажмите

<Del>

• Нажмите кнопкусбросанакорпусе, затем во время POST нажмите <Del>

• Выключите систему и включите снова, затем во время POST нажмите <Del>

ДляобновленияBIOSспомощьюAFUDOS:

Загрузите систему с USB диска, который содержит последний файл BIOS. В коммандной

строке введитеafudos/i<filename.rom>и нажмите<Enter>. Когда закончите обновление,

перезагрузите систему.

ДляобновленияBIOSспомощьюASUSEZFlash2:

Загрузите систему и нажмите press <Alt>+<F2> во время POST для запуска утилиты.

Вставьте USB диск, который содержит последний файл BIOS. EZ Flash 2 выполнит

обновление BIOS и перезагрузит систему.

ДлявосстановленияBIOSспомощьюCrashFreeBIOS3:

Загрузите систему. Если BIOS поврежден, CrashFree BIOS3 проверит наличие файла BIOS в

оптическом приводе и на USB диске. Вставьте USB диск или Support DVD, который содержит

последний файл BIOS. После восстановления BIOS перезагрузите систему.

5. Поддерживаемоепрограммноеобеспечение

®

Эта материнская плата поддерживает операционные системы Windows

XP/Vista. Всегда

устанавливайте последнюю версию ОС и соответствующие обновления для расширенных

функций вашего оборудования.

Русский

На Support DVD, поставляемом в комплекте с материнской платой находятся драйвера,

программы и утилиты, которые Вы можете установить для использования всех возможностей

материнской платы. Меню Drivers появится при включенном автозапуске.

Если автозапуск не включен, найдите на Support DVD файл ASSETUP.EXE в папке BIN и запустите его.

16

ASUS M4A78-EM

1. Disposição da placa-principal

2. Instalação da CPU

Para instalar a CPU:

1. Localize o socket da CPU na placa principal.

2. Levante a alavanca do socket até atingir um ângulo de pelo menos 90º.

3. Posicione a CPU por cima do socket de forma a que o canto da CPU com

o triângulo dourado que alinhado com o canto do socket contendo um

pequeno triângulo.

4. Introduza cuidadosamente a CPU no suporte até esta encaixar no devido

lugar.

5. Quando a CPU estiver no lugar, empurre a alavanca do socket para baixo

para xar a CPU. A patilha lateral da alavanca emite um estalido para indicar

que a CPU está devidamente xada.

Português

ASUS M4A78-EM

17

A CPU apenas pode ser encaixada numa direcção. NÃO force a entrada da CPU no socket

para evitar dobrar os pinos e danicar a CPU!

3. Memória do sistema

Pode instalar DIMMs DDR2 EEC sem memória intermédia e não-ECC de 512MB,

1GB, 2GB e 4GB, nas ranhuras DIMM.

Canal duplo Sockets

Par A DIMM_A1 e DIMM_A2

Par B DIMM_B1 e DIMM_B2

• Poderá instalar vários tamanhos de memória no Canal A e no Canal B. O

sistema mapeia o tamanho total do canal de tamanho menor na conguração

de duplo canal. Qualquer excesso de memória do canal de tamanho superior

será mapeado para operação de canal único.

•

Instale sempre DIMMs com a mesma latência CAS. Para uma óptima

compatibilidade, recomendamos-lhe a obtenção de módulos de memória

junto do mesmo vendedor. Visite o web site da ASUS para consultar a lista

de Vendedores Aprovados.

• Devido às limitações de endereço de memória no Sistema Operativo

Windows® de 32 bits, se instalar 4GB, ou mais, de memória na placa

principal, a memória efectiva utilizável para o Sistema Operativo pode

ser cerca de 3GB, ou menos. Para uma utilização efectiva da memória,

recomendamos que escolha uma das seguintes opções:

- Utilize um máximo de 3GB de memória se estiver a utilizar um

®

Sistema Operativo Windows

de 32 bits.

®

- Instale um Sistema Operativo Windows

de 64 bits se desejar instalar

4GB, ou mais, de memória na placa principal.

• Esta placa principal não suporta DIMMs com memória igual ou inferior a 256

megabits (Mb).

A placa principal suporta módulos de memória até 16GB utilizando os sistemas operativos

®

Windows

XP Prossional x64 e Vista x64. Em cada ranhura pode instalar DIMMs com o

máximo de 4 GB.

4. Informação da BIOS

Utilize o utilitário de Conguração do BIOS para actualizar o BIOS ou congurar

os seus parâmetros. Os ecrãs da BIOS incluem teclas de navegação e uma breve

ajuda online que lhe servirão de guia. Se se deparar com problemas ao nível do

sistema, ou se o sistema car instável após alteração das denições, carregue as

predenições de conguração. Visite o web site da ASUS (www.asus.com) para

Português

obter as actualizações.

18

ASUS M4A78-EM

Para aceder ao utilitário de conguração aquando do arranque:

Prima a tecla <Delete> durante a rotina POST (Power-On Self Test). Se não premir a tecla

<Delete>, a rotina POST prossegue com as suas rotinas de teste.

Para aceder ao utilitário de conguração após a rotina POST:

Escolha uma das seguintes opções:

• Reinicie o sistema premindo as teclas <Ctrl> + <Alt> + <Delete>, de seguida

prima a tecla <Delete> durante a rotina POST.

• Prima o

botão Reiniciar existente no chassis, de seguida prima a tecla <Delete>

durante a rotina POST.

• Desligue o sistema e volte a ligá-lo, de seguida prima a tecla <Delete> durante

a rotina POST.

Para actualizar o BIOS com o AFUDOS:

Arranque o sistema a partir de um disco ash USB que contenha o cheiro

de BIOS mais recente. Na linha de commando do DOS, introduza afudos

/i<lename.rom> e prima <Enter>. Reinicie o sistema quando a actualização

estiver concluída.

Para actualizar o BIOS com o ASUS EZ Flash 2:

Arranque o sistema e prima <Alt> + <F2> durante o Teste de arranque para iniciar

o EZ Flash 2. Insira um disco ash USB que contenha o cheiro de BIOS mais

recente. O EZ Flash 2 executa o processo de actualização do BIOS e reinicia o

sistema automaticamente quando terminar.

Para recuperar o BIOS com o CrashFree BIOS 3:

Arranque o sistema. Se BIOS estiver danicado, a ferramenta de recuperação

automática CrashFree BIOS 3 irá vericar, na unidade óptica e no disco ash USB

se existe algum cheiro de BIOS para restaurar o BIOS. Insira um disco ash

USB ou o DVD de suporte que contenha o cheiro de BIOS original ou um mais

recente. Reinicie o sistema depois da recuperação do BIOS.

5. Suporte de software

®

Esta placa-principal suporta o sistema operativo Windows

XP/Vista. Instale sempre

a versão mais recente do sistema operativo e respectivas actualizações para que

possa maximizar as capacidades do seu hardware.

O DVD de Suporte que está incluído na embalagem da placa principal contém

controladores, aplicações de software e utilitários que poderá instalar para desfrutar

de todas as funcionalidades da placa principal. O menu de Controladores será exibido

automaticamente se a Execução automática estiver activa no seu computador.

Se a Execução automática NÃO estiver activada no seu computador, procure no conteúdo

do DVD de Suporte e localize o cheiro ASSETUP.EXE na pasta BIN. Faça duplo clique no

cheiro ASSETUP.EXE para executar o DVD.

Português

ASUS M4A78-EM

19

1. Rozmieszczenie elementów płyty głównej

Polski

2. Instalacja procesora

Aby zainstalować procesor:

1. Znajdź gniazdo procesora na płycie głównej.

2. Podnieś dźwignię gniazda do kąta przynajmniej 90°.

3. Ustaw procesor nad gniazdem tak, aby róg procesora oznaczony

złotym trójkątem odpowiadał narożnikowi gniazda oznaczonemu

małym trójkątem.

4. Delikatnie włóż CPU do gniazda, aż znajdzie się na odpowiednim miejscu.

5. Gdy CPU będzie na miejscu, obniż dźwignię aby zabezpieczyć CPU.

Następnie dźwignia zatrzaśnie się.

20

ASUS M4A78-EM

CPU pasuje wyłącznie przy odpowiednim ułożeniu. Proszę nie używać siły w celu włożenia

CPU do gniazda, gdyż może to spowodować wygięcie nóżek i uszkodzenie CPU.
