ASUS P5GC

Français

2.  Installer le CPU

Suivez les étapes suivantes pour installer un processeur Intel

®

 dans un

socket au format 775.

1. Pressez le levier avec votre pouce (A) et déplacez-le vers la gauche (B)

jusqu’à ce qu’il soit libéré de son onglet de rétention.

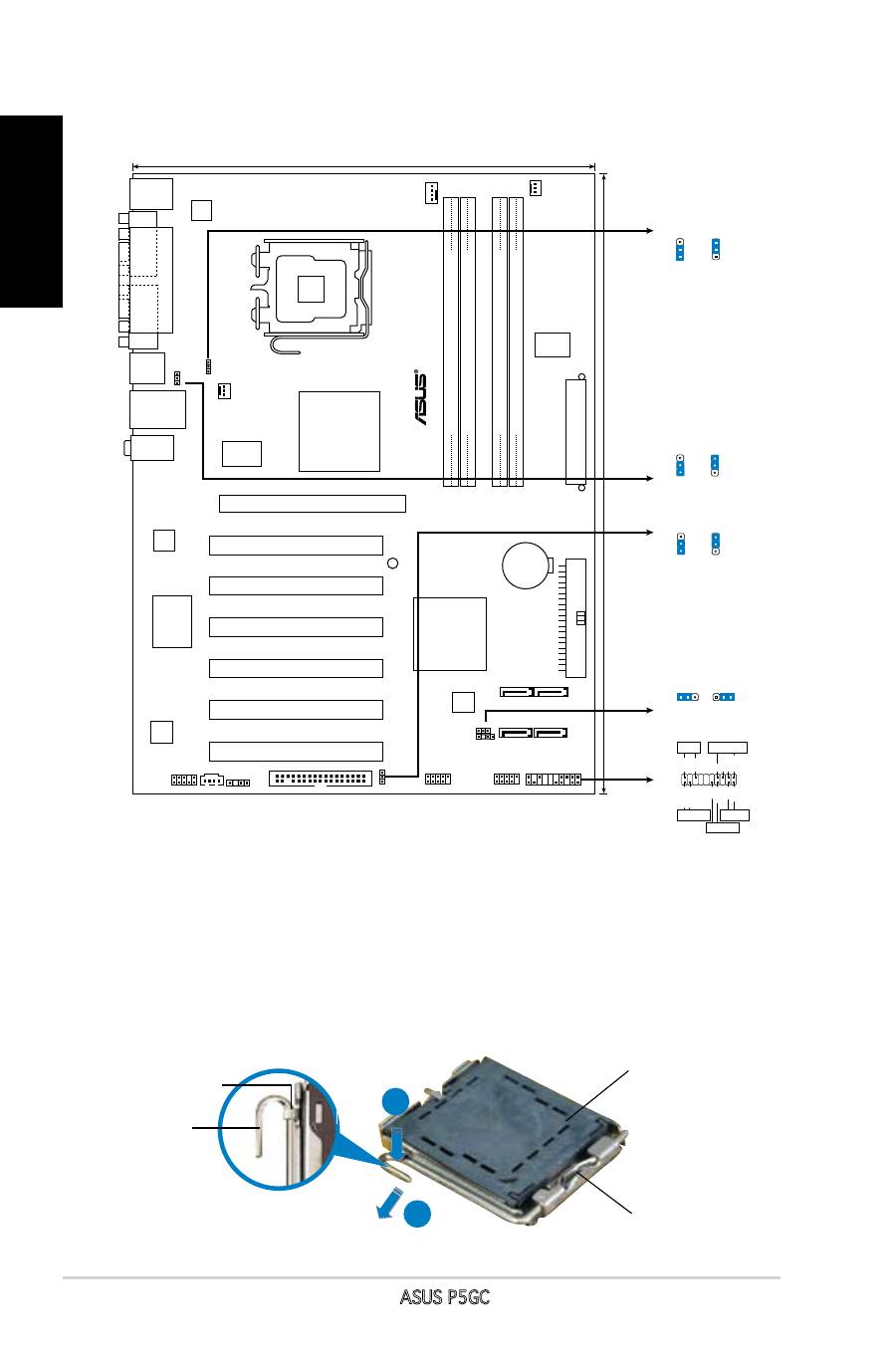

1.  Layout de la carte mère

Languette de

retenue

Levier de

chargement

Ce côté du boîtier cam doit

être face à vous.

Capuchon PnP

A

B

CH

A_

FA

N

22.7cm (7.2in)

30.5cm (12in)

P5GC

LGA775

EA

TXPW

R

SATA1

SATA3

SATA2

SATA4

Intel ICH7R

Intel 945GC

PCI2

PCI1

PCI3

PCI4

PCI5

PCI6

PCIEX16

AAFP

8Mb

BIOS

CR2032 3V

Lithium Cell

CMOS Power

CP

U_

FA

N

PW

R_

FA

N

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_B1 (64 bit,240-pin module)

DDR2 DIMM_A2 (64 bit,240-pin module

)

DDR2 DIMM_B2 (64 bit,240-pin module

)

FLOPPY

USB56

USB78

CHASSIS

CLRTC

KB

/M

SP

W

US

BP

W

1-

4

CD

ALC662

Super I/O

SB_PWR

RTL

8111C

RTM876-660

ICS

9P946AFLF

ATX12V

PS/2KBMS

T: Mouse

B: Keyboard

LAN_USB12

COM1

COM2

PA

RALLEL

 POR

T

USB34

AUDIO

PANEL

SPDIF_OUT

PRI_IDE

US

BP

W

5-

8

3

2

2

1

USBPW1-4

+5V

(Default)

+5VSB

3

2

2

1

USBPW5-8

+5V

(Default)

+5VSB

CLRTC

Normal

Clear RTC

(Default)

1 2

2 3

(Default)

1

2

2

3

+5

V

+5VSB

KB/MSPW

*Requires an ATX power supply

NEL

PLED

-

PW

R

+5

V

Speake

r

Ground

RESET

Ground

Reset

Ground Ground

PWRSW

PLED

+

IDE_LED-

IDE_LED+

IDE_LED

PLED

SPEAKER

PA

ASUS P5GC

Français

2.  Soulevez le levier dans un angle de 135º.

3.  Soulevez la plaque avec votre pouce et votre index à un angle de 100º,

puis enlevez le couvercle PnP de la plaque.

4.  Placez le CPU sur le socket, en vous assurant que la marque en forme

de triangle doré est placée en bas à gauche du socket. Les ergots

d’alignement sur le socket  doivent correspondre aux encoches du

CPU.

5.  Refermez la plaque, puis pressez le levier jusqu’à ce qu’il se loge dans

le loquet de rétention.

•

Pour éviter d’endommager les broches du socket, ne retirez pas

le couvercle PnP que lors de l’installation d’un CPU.

•

Veuillez garder le couvercle en cas de retour du produit.

•

La garantie de ce produit ne couvre pas les dommages causés

aux broches du socket.

3.  Mémoire Système

Vous pouvez installer des modules DIMM DDR2 non ECC non tamponnés de

256 Mo, 512 Mo et 1 Go dans les socles DIMM en utilisant les configurations

de mémoire données dans cette section.

•  Vous pouvez installer des modules mémoire de tailles variables dans les

canaux mémoire A et B. Le système mappe automatiquement la mémoire

totale du canal de la plus petite taille pour une configuration double canal.

Tout excès de mémoire du canal de plus grande taille est alors mappé pour

un fonctionnement en canal unique.

•  Pour une configuration mémoire bi-canal, installez deux modules mémoire à

face unique ou un module mémoire double face.

•  Lors de l’installation de quatre modules mémoire DDR2, installez des modules

mémoire à une face.

•  Installez toujours des DIMMs avec une latence CAS identique. Pour obtenir

une compatibilité optimale, il vous est recommandé de vous équiper des

modules de mémoire auprès du même vendeur. Visitez le site web ASUS

(www.asus.com) pour une liste des fabricants de mémoire agréés.

•  Lors de l’installation de deux modules mémoired’1 Go, le système peut détecter

moins de 2 Go de modules mémoire en raison de l’allocation d’espace pour

d’autres fonctions critiques du système. Cette limitation ne concerne que les

systèmes utilisant Windows XP 32-bits puisque cette OS ne supporte pas le

mode PAE (Physical Address Extension).

•  Il est recommandé d’installer moins de 2Go de mémoire système lors de

l’utilisation d’un système d’exploitation Windows XP 32 bits.

Canal

Emplacements

Canal A

DIMM_A1 et DIMM_A2

Canal B

DIMM_B1 et DIMM_B2

ASUS P5GC

Français

4.  Informations du BIOS

La ROM Flash sur la carte mère contient un BIOS. Vous pouvez mettre à jour les

informations du BIOS ou configurer ses paramètres en utilisant l’utilitaire de Setup

du BIOS. Les écrans BIOS comprennent les clés de navigation et une courte aide

en ligne pour vous guider. Si vous rencontrez des problèmes liés au système ou si

le système devient instable une fois que vous aurez modifié les paramètres, chargez

les Paramètres de Réglage Par Défaut. Rendez visite au site web d’ASUS (www.

asus.com) pour obtenir les mises à jour.

Pour accéder au BIOS au démarrage:

Pressez <Suppr.> lors du POST (Power-On Self-Test). Si vous ne pressez pas

<Suppr.>, le POST continue avec ses tests de routine.

Pour accéder au BIOS après le POST:

•  Redémarrez le système en appuyant sur <Ctrl> + <Alt> + <Suppr.>, puis appuyez

sur <Suppr.> lors du POST, ou

•  Appuyez sur le bouton reset du châssis, puis appuyez sur <Suppr.> lors du POST,

ou

•  Eteignez, puis redémarrez le système, puis appuyez sur <Suppr.> lors du POST.

Pour mettre à jour le BIOS avec AFUDOS:

Démarrez le système depuis une disquette contenant la dernière version de BIOS. Au

prompt DOS, tapez  afudos /i<filename.rom> et appuyez sur <Entrée>. Redémarrez

le système lorsque la mise à jour est terminée.

Pour mettre à jour le BIOS avec ASUS EZ Flash 2:

Démarrez le système et appuyez sur <Alt> + <F2> lors du POST pour lancer EZ

Flash 2. Insérez une disquette contenant la dernière version de BIOS. EZ Flash 2

performe la procédure de mise à jour du BIOS et redémarre automatiquement le

système une fois terminé.

Pour récupérer le BIOS avec CrashFree BIOS 3:

Démarrez le système. si le BIOS est corrompu, l’outil de récupération automatique

de CrashFree BIOS 3 vérifie la présence d’une disquette ou d’un CD pour restaurer

le BIOS. Insérez le CD de support de la carte mère, ou une disquette contenant le

fichier d’origine ou la dernière version du BIOS. Rebootez le système une fois le

BIOS restauré.

5.  Informations logicielles du CD de support

Cette carte mère supporte les systèmes d’exploitation Windows

®

 2000/2000 Server/

2003 Server/XP/Vista. Installez toujours la dernière version du système d’exploitation

ainsi que leurs mises à jour correspondantes pour maximiser les caractéristiques de

votre matériel.

Le CD de support contient des logiciels utiles et les pilotes de certains utilitaires

permettant de booster les fonctions de la carte mère. Pour utiliser le CD de support,

insérez le CD dans le lecteur de CD-ROM. Le CD affiche automatiquement un écran

de bienvenue et les menus d’installation si l’exécution automatique est activée. Si

l’écran de bienvenue n’apparaît pas automatiquement, localisez et double-cliquez

sur le fichier ASSETUP.EXE du dossier BIN contenu dans le CD de support pour

afficher les menus.
