Manual for Asus P5G43T-M PRO

U4953
P5G43T-M PRO
Motherboard
Quick Start Guide
Français
Deutsh
Italiano
Español
Русский
Português
Polski
Česky
Magyar
Български
Română
Srpski
Türkçe
First Edition
August 2009
Copyright © 2009 ASUSTeK COMPUTER INC.
All Rights Reserved

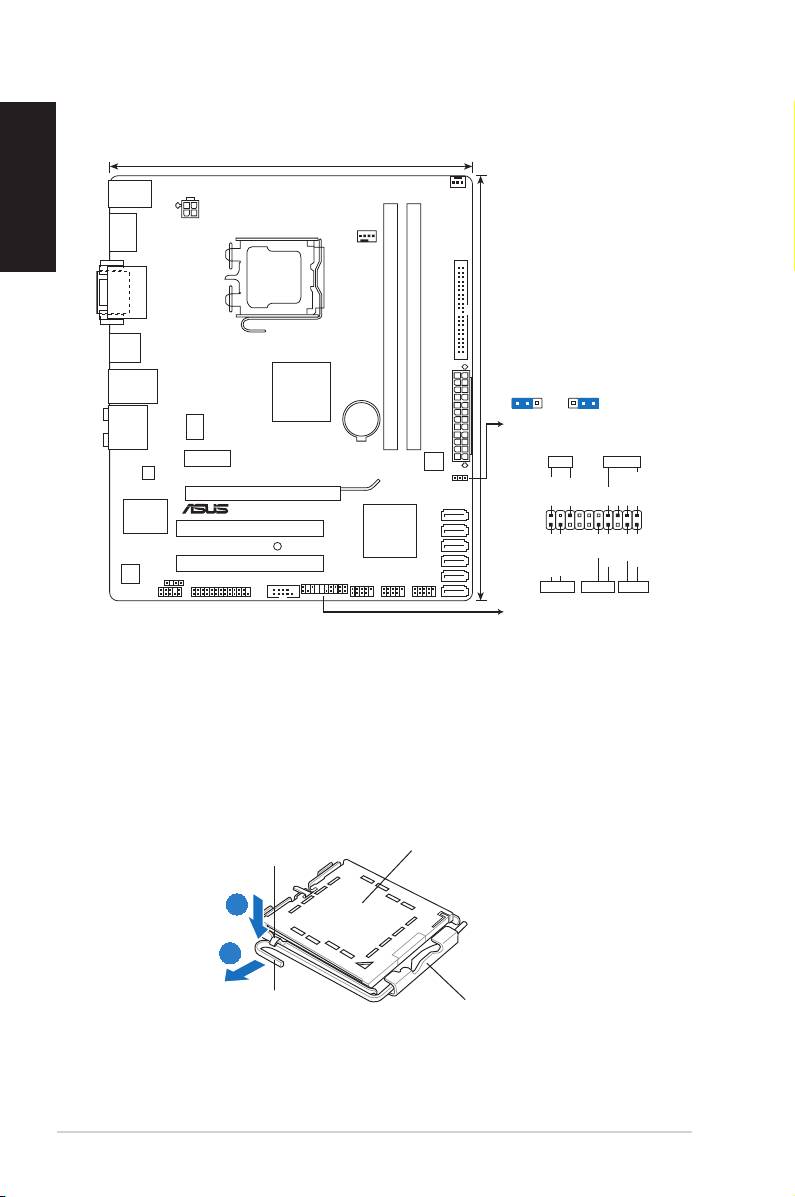

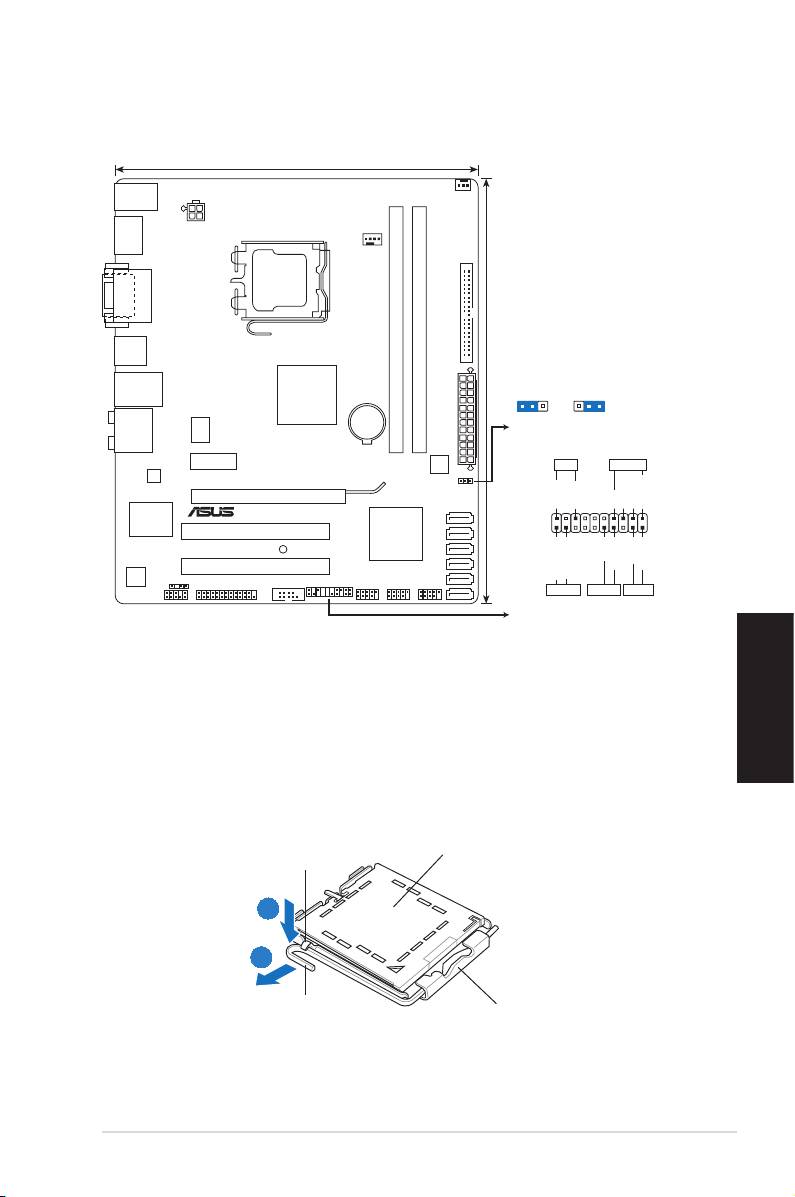

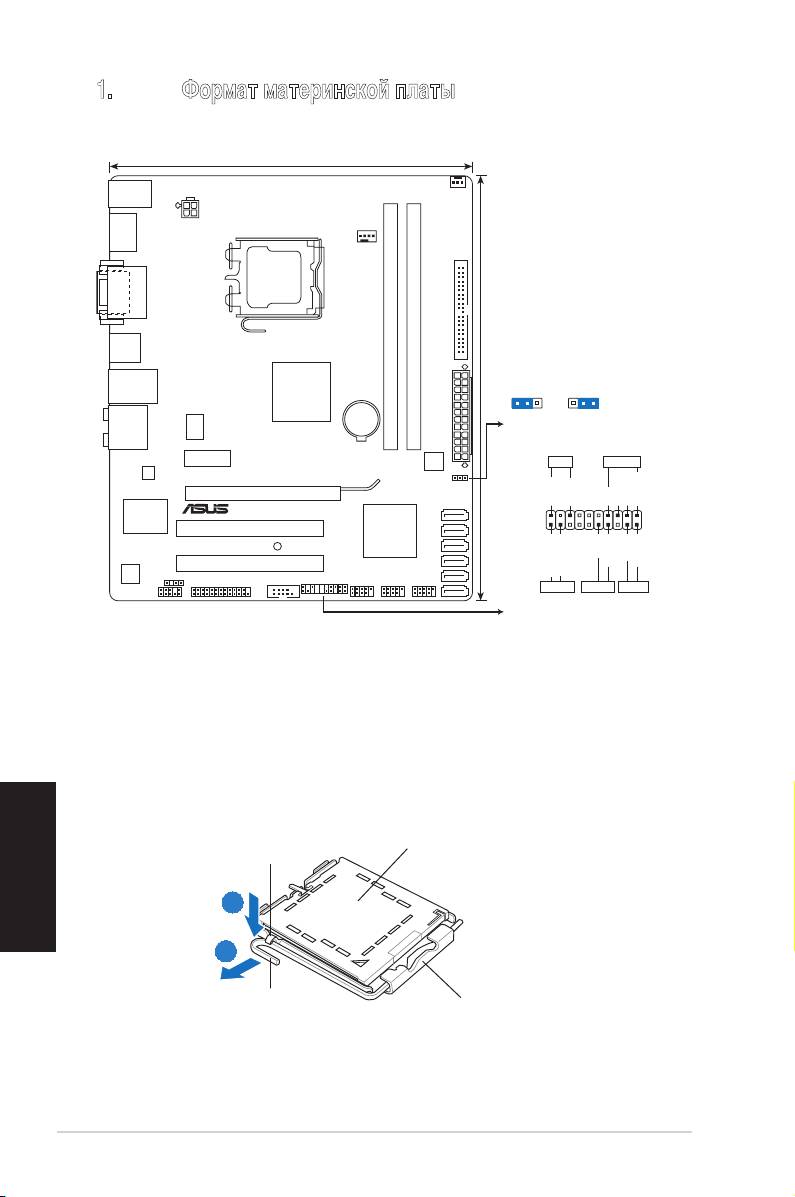

1. Layout de la carte mère
Français
2. Installer le CPU
Pour installer le CPU :
1. Pressez le levier avec votre pouce (A) et déplacez-le vers la gauche (B)
jusqu’à ce qu’il soit libéré de son onglet de rétention.
Capuchon PnP
Languette de
retenue
A
B
Levier
Ce côté doit être face à vous.
2
ASUS P5G43T-M PRO
20.8cm(8.2in)
CHA_FAN
KB_USB56
ATX12V
SPDIFO_
HDMI
CPU_FAN
LGA775
DVI_VGA
USB34
PRI_IDE
LAN1_USB12
Intel
®
CLRTC
DDR3 DIMM_A1 (64bit, 240-pin module)
DDR3 DIMM_B1 (64bit, 240-pin module)
1 2 2 3
G43
Lithium Cell
24.4cm(9.6in)
Normal
Clear RTC
CMOS Power
AUDIO
ICS
(Default)
9LRS954
PCIEX1_1
8Mb
BIOS
EATXPWR
PLED SPEAKER
L1E
CLRTC
PCIEX16
PLED+
PLED-
+5V
Ground
Ground
Speaker
Super
P5G43T-M PRO
I/O
Intel
®
PANEL
PCI1
SATA1SATA3SATA5
PIN 1
ICH10
SATA2SATA4SATA6
SB_PWR
PWR
Reset
PCI2
Ground
Ground
ALC
887
IDE_LED+
IDE_LED-
SPDIF_OUT
LPT
COM1
PANEL
USB78USB910USB1112
IDE_LED PWRSW RESET
AAFP
* Requires an ATX power supply

• Pour éviter d’endommager les broches du socket, ne retirez le couvercle
PnP que lors de l’installation d’un CPU.
• Veuillez garder le couvercle en cas de retour du produit.
• La garantie de ce produit ne couvre pas les dommages causés aux broches
du socket.
Français
2. Soulevez le levier dans un angle de 135º.
3. Soulevez la plaque avec votre pouce et votre index à un angle de 100º, puis
enlevez le couvercle PnP de la plaque.
4. Placez le CPU sur le socket, en vous assurant que la marque en forme de
triangle doré est placée en bas à gauche du socket. Les ergots d’alignement
du socket doivent correspondre aux encoches du CPU.
5. Refermez la plaque, puis pressez le levier jusqu’à ce qu’il se loge dans le
loquet de rétention.
3. Mémoire Système
Vous pouvez installer des DIMM DDR3 GB unbuffered non-ECC de 512 MO, 1 Go,
2 Go et 4 Go dans les sockets.
Canal
Emplacements
Canal A DIMM_A1
Canal B DIMM_B1
• Vous pouvez installer des modules mémoire de tailles variables dans le
Canal A et B. Le système mappe la taille totale du canal de plus petite taille
pour les congurations dual-channel. Tout excédant de mémoire du canal
le plus grand est alors mappé pour fonctionner en single-channel.
• Installez toujours des modules mémoire avec une latence CAS identique.
Pour obtenir une compatibilité optimale, il vous est recommandé de vous
équiper des modules de mémoire auprès du même vendeur.
• En raison des limitations d’adressage mémoire sur les systèmes
d’exploitation Windows 32-bits, lorsque vous installez 4Go ou plus de
mémoire sur cette carte mère, le montant de mémoire utilisable par le
système d’exploitation sera de 3 Go ou moins. Pour une utilisation effective
de la mémoire, vous pouvez :
- Utiliser un maximum de 3 Go lors de l’utilisation d’un système
d’exploitation 32-bits.
- Installer un système d’exploitation Windows 64-bits si vous souhaitez
installer 4 Go ou plus de mémoire sur cette carte mère.
• Cette carte mère ne supporte pas les modules mémoire composés de
puces mémoire de 256 Mo ou moins.
ASUS P5G43T-M PRO
3

4. Informations du BIOS
Français
Utilisez le programme de conguration du BIOS pour mettre à jour le BIOS ou
congurer ses paramètres. Les écrans BIOS comprennent les clés de navigation
et une courte aide en ligne pour vous guider. Si vous rencontrez des problèmes
liés au système ou si le système devient instable une fois que vous aurez modié
les paramètres, chargez les Paramètres de Réglage Par Défaut. Rendez visite au
site web d’ASUS (www.asus.com) pour obtenir les mises à jour.
Pour accéder au Setup lors du démarrage:
Pressez <Suppr> lors du Test Automatique de Démarrage (POST : Power-On
Self Test ). Si vous ne pressez pas la touche <Suppr>, le POST continuera son
programme de test.
Pour accéder au programme de conguration du BIOS après le POST :
• Redémarrez le système en pressant <Ctrl> + <Alt> + <Suppr>, puis pressez
<Suppr> lors du POST, ou
• Pressez le bouton de réinitialisation situé sur le châssis puis pressez <Suppr>
lors du POST, ou
• Eteignez et rallumez le système puis pressez <Suppr> lors du POST.
Pour mettre à jour le BIOS avec ASUS EZ Flash 2 :
Démarrez le système et appuyez sur <Alt> + <F2> lors du POST pour lancer EZ
Flash 2. Insérez un disque ash USB contenant le dernier chier image du BIOS.
EZ Flash 2 lance le processus de mise à jour du BIOS et redémarre le système
automatiquement une fois terminé.
Pour restaurer le BIOS avec CrashFree BIOS 3 :
Démarrez le système. Si le BIOS est corrompu, l’outil de restauration automatique CrashFree
BIOS 3 vériera la présence du chier du BIOS sur le lecteur optique et le disque ash
USB. Connectez un disque ash USB ou insérez le DVD de support dans le lecteur optique
contenant le dernier chier image du BIOS ou celui d’origine. Redémarrez le système une
fois le processus de restauration du BIOS terminé.
5. Informations sur le DVD de support
®
Cette carte mère supporte les systèmes d’exploitation Windows
XP /Vista /7. Installez
toujours la dernière version d’OS et les mises à jour correspondantes de manière à proter
pleinement des caractéristiques de votre matériel.
Le DVD de support livré avec la carte mère contient les pilotes, les applications logicielles,
et les utilitaires que vous pouvez installer pour tirer partie de toutes les fonctions de la carte
mère.
Si l
’Exécution automatique
n’est pas activée sur votre ordinateur, parcourez
le contenu du DVD de support pour localiser le chier ASSETUP.EXE dans le
répertoire BIN. Double-cliquez sur
ASSETUP.EXE
pour lancer le DVD.
4
ASUS P5G43T-M PRO

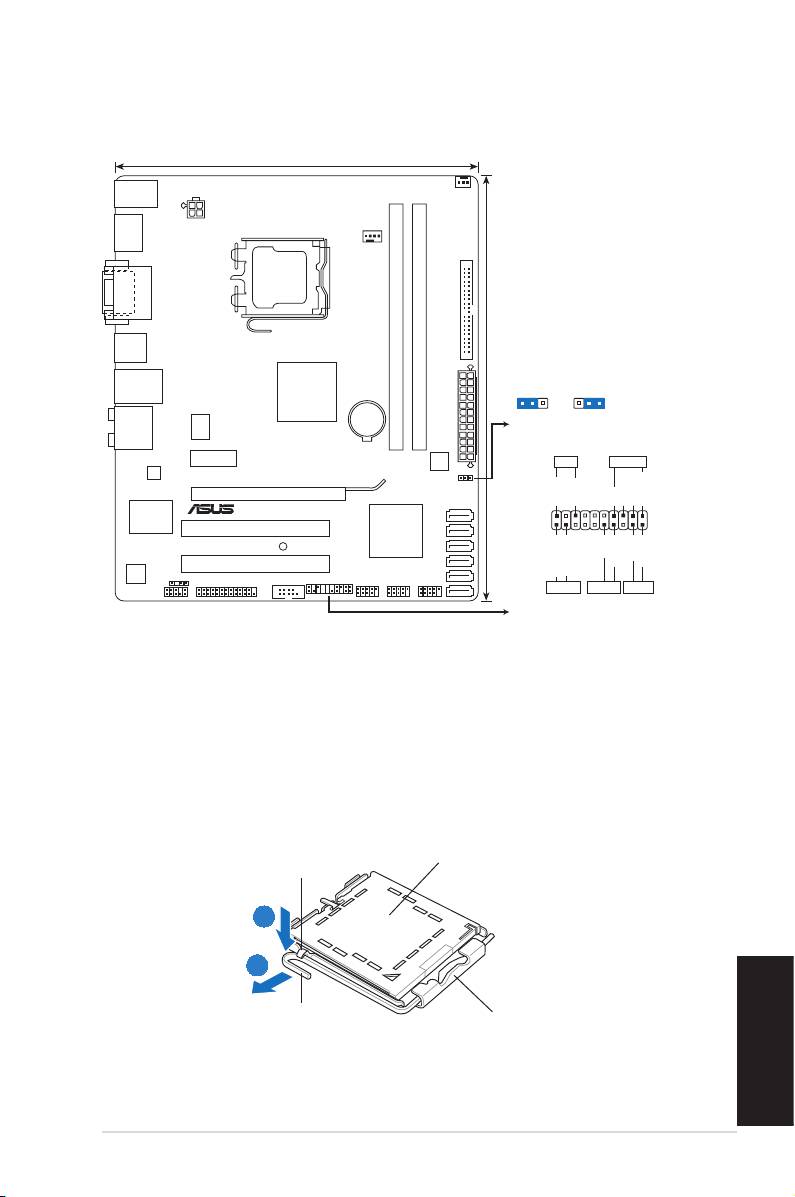

1. Motherboard-Layout
Deutsch
2. Installieren der CPU
So installieren Sie den Prozessor:
1. Drücken Sie den Arretierhebel mit Ihrem Daumen (A) und schieben Sie ihn nach
links (B), bis er vom Halteriegel losgelassen wird.
PnP-Kappe
Halteriegel
A
B
Ladehebel
Diese Seite der Cam-Box
sollte zu Ihnen zeigen.
5ASUS P5G43T-M PRO
20.8cm(8.2in)
CHA_FAN
KB_USB56
ATX12V
SPDIFO_
HDMI
CPU_FAN
LGA775
DVI_VGA
USB34
PRI_IDE
LAN1_USB12
Intel
®
CLRTC
DDR3 DIMM_A1 (64bit, 240-pin module)
DDR3 DIMM_B1 (64bit, 240-pin module)
1 2 2 3
G43
Lithium Cell
24.4cm(9.6in)
Normal
Clear RTC
CMOS Power
AUDIO
ICS
(Default)
9LRS954
PCIEX1_1
8Mb
BIOS
EATXPWR
PLED SPEAKER
L1E
CLRTC
PCIEX16
PLED+
PLED-
+5V
Ground
Ground
Speaker
Super
P5G43T-M PRO
I/O
Intel
®
PANEL
PCI1
SATA1SATA3SATA5
PIN 1
ICH10
SATA2SATA4SATA6
SB_PWR
PWR
Reset
PCI2
Ground
Ground
ALC
887
IDE_LED+
IDE_LED-
SPDIF_OUT
LPT
COM1
PANEL
USB78USB910USB1112
IDE_LED PWRSW RESET
AAFP
* Requires an ATX power supply

• Um Schäden an den Sockelpolen zu vermeiden, entfernen Sie bitte die PnP-
Abdeckung nicht vor dem Beginn der CPU-Installation.
• Bitte bewahren Sie die Abdeckung für den Fall einer Rückgabe des Produktes
auf.
• Die Produktgarantie deckt keine Beschädigung der Sockelpole ab.
2. Heben Sie den Arretierhebel bis zu einem Winkel von 135º hoch.
3. Heben Sie die Deckplatte mit Daumen und Zeigenger bis zu einem Winkel von
100º hoch, und drücken Sie die PnP-Abdeckung von der Deckplattenaussparung,
Deutsch
um sie zu entfernen.
4. Legen Sie die CPU auf den Sockel. Richten Sie dabei das goldene Dreieck auf
die linke untere Kante des Sockels aus. Die Sockelausrichtungsnase muss in
die CPU-Kerbe einpassen.
5. Schließen Sie die Deckplatte und drücken Sie dann den Arretierhebel, bis er in
den Halteriegel einrastet.
3. Arbeitsspeicher
Sie können 512 MB, 1 GB, 2 GB und 4 GB ungepufferte nicht-ECC DDR3 DIMMs in
den DIMM-Sockeln installieren.
Kanal Steckplätze
Kanal A DIMM_A1
Kanal B DIMM_B1
• Sie können verschiedene Speichergrößen in Channel A und Channel B
installieren. Das System ordnet die gesamte Größe des weniger belegten
Kanals für die Dual-Channel-Konguration zu. Der überschüssige Speicher
des höher belegten Kanals wird dann der Single-Channel-Konguration
zugeordnet.
• Installieren Sie immer DIMMs mit gleicher CAS-Latenzzeit. Für optimaleInstallieren Sie immer DIMMs mit gleicher CAS-Latenzzeit. Für optimale
Kompatibilität wird empfohlen, nur Speichermodule eines Herstellers zu
verwenden.
®
• Durch die Speicheradressenbeschränkung in 32-Bit-Windows
können vom
Betriebssystem nur 3GB oder weniger benutzt werden, selbst wenn 4GB
installiert wurden. Für eine effektive Speichernutzung empfehlen wir Ihnen
folgendes:
®
- Installieren Sie maximal 3GB Speicher, wenn Sie ein 32-Bit-WindowsInstallieren Sie maximal 3GB Speicher, wenn Sie ein 32-Bit-Windows
-
betriebssystem benutzen.
®
- Installieren Sie ein 64-Bit-Windows
-betriebssystem, wenn Sie auf dem
Motherboard 4GB oder mehr Speicher installieren wollen.
• Dieses Motherboard unterstützt keine DIMMs, die aus 256 Megabit- (Mb)
Chips oder weniger hergestellt wurden.
6 ASUS P5G43T-M PRO

4. BIOS-Informationen
Benutzen Sie das BIOS-Einstellungsprogramm zum aktualisieren des BIOS oder
zur Konguration seiner Parameter. Die BIOS-Anzeigen enthalten Navigations-
anleitungen und eine kurze Online-Hilfe, um Ihnen die Verwendung zu erleichtern.
Falls in Ihrem System Probleme auftauchen, oder das System nach dem Verändern
einiger Einstellungen instabil wird, sollten Sie die Standardeinstellungen zurückholen.
Weitere Neuigkeiten nden Sie auf der ASUS-Webseite (www.asus.com).
So öffnen Sie das BIOS-Setup beim Systemstart:
Drücken Sie <Entf> während des Power-On Self-Test (POST). Wenn Sie nicht <Entf>
drücken, fährt der POST mit seiner Routine fort.
So öffnen Sie das Setup nach dem POST:
• Starten Sie das System neu, indem Sie <Strg> + <Alt> + <Entf> drücken, und
drücken Sie dann <Entf> während des POST, oder
• Drücken Sie den Reset-Schalter am Computergehäuse, und drücken Sie dann
Deutsch
<Entf> während des POST, oder
• Schalten Sie das System aus und wieder an, und drücken Sie dann <Entf>
während des POST
Aktualisieren des BIOS mit ASUS EZ Flash 2:
Booten Sie das System neu und drücken <Alt> + <F2> während des POST, um
EZ Flash 2 zu starten. Legen Sie die Diskette, die die neueste BIOS-Datei enthält,
ein. EZ Flash 2 führt den BIOS-Aktualisierungsprozess aus und startet das System
automatisch nach dem Vervollständigen des Prozesses neu.
So stellen Sie das BIOS mit CrashFree BIOS 3 wieder her:
Starten Sie das System. Falls die BIOS-Datei beschädigt ist, sucht das CrashFree
BIOS 3-Wiederherstellungsprogramm nach einer Diskette oder DVD, mit der das BIOS
wieder hergestellt werden kann. Legen Sie die Support-DVD des Motherboards, oder
eine Diskette mit der ursprünglichen oder einer neueren BIOS-Datei ein. Starten Sie
das System neu, wenn das BIOS wieder hergestellt ist.
5. Software-Unterstützungbg
®
Das Motherboard unterstützt Windows
XP/ Vista/ 7 Betriebssysteme (OS). Installieren
Sie bitte immer die neueste OS-Version und die entsprechenden Updates, um die
Funktionen Ihrer Hardware zu maximieren.
Die mit dem Motherboard gelieferte Support-DVD enthält die Treiber, Anwendungs-
Software und Programme die Sie installieren können, um alle Motherboard-
Funktionen benutzen zu können. Es wird bei aktivierter Autorun-Funktion
automatisch das Treibermenü angezeigt.
Wenn Autorun nicht aktiviert ist, durchsuchen Sie den Inhalt der Support-DVD,
um die Datei ASSETUP.EXE im Ordner BIN zu nden. Doppelklicken Sie auf
das Dateisymbol ASSETUP.EXE, um die DVD auszuführen.
7ASUS P5G43T-M PRO

1. Diagramma disposizione scheda madre
Italiano
2. Installazione della CPU
Installazione della CPU:
1. Premere la levetta di carico con il pollice (A), poi spostarla e sinistra (B) nché
è liberata dalla linguetta di trattenimento.
Copertura PnP
Linguetta di trattenimento
A
B
Levetta di carico
Questo lato del modulo deve essere
rivolto verso sé stessi.
8 ASUS P5G43T-M PRO
20.8cm(8.2in)
CHA_FAN
KB_USB56
ATX12V
SPDIFO_
HDMI
CPU_FAN
LGA775
DVI_VGA
USB34
PRI_IDE
LAN1_USB12
Intel
®
CLRTC
DDR3 DIMM_A1 (64bit, 240-pin module)
DDR3 DIMM_B1 (64bit, 240-pin module)
1 2 2 3
G43
Lithium Cell
24.4cm(9.6in)
Normal
Clear RTC
CMOS Power
AUDIO
ICS
(Default)
9LRS954
PCIEX1_1
8Mb
BIOS
EATXPWR
PLED SPEAKER
L1E
CLRTC
PCIEX16
PLED+
PLED-
+5V
Ground
Ground
Speaker
Super
P5G43T-M PRO
I/O
Intel
®
PANEL
PCI1
SATA1SATA3SATA5
PIN 1
ICH10
SATA2SATA4SATA6
SB_PWR
PWR
Reset
PCI2
Ground
Ground
ALC
887
IDE_LED+
IDE_LED-
SPDIF_OUT
LPT
COM1
PANEL
USB78USB910USB1112
IDE_LED PWRSW RESET
AAFP
* Requires an ATX power supply
