Manual for Asus P5KPL-C

U3456
P5KPL-C
Quick Start Guide
Français
Deutsch
Italiano
Español
Русский
Português
Polski
Česky
Magyar
Български
Română
Srpski
First Edition Published September 2007
Copyright © 2007 ASUSTeK COMPUTER INC. All Rights Reserved.
15G0639370K0

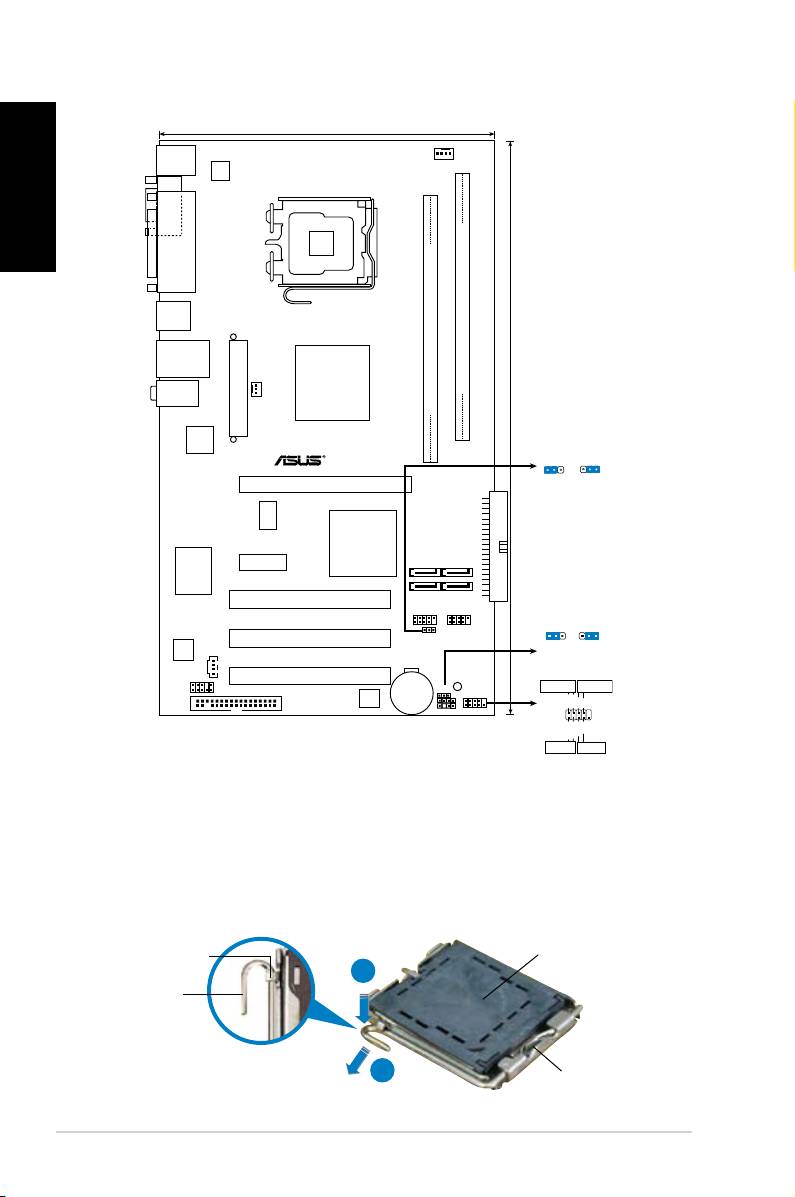

1. Schéma de la Carte Mère
Français
2. Installation du Processeur
®
Suivez cette procédure pour installer un processeur Intel
dans le paquet 775-land.
1. Appuyez sur le levier de chargement avec votre pouce (A), puis déplacez-le
vers le gauche (B) jusqu’à ce qu’il soit détaché de la languette de retenue.
Languette de
Capuchon PnP
retenue
A
Levier de
chargement
B
B
Ce côté du boîtier cam
doit être face à vous.
2
ASUS P5KPL-C
17.8cm (7.0in)
CPU_FAN
PS/2KBMS
T:Mouse
B:Keyboard
ATX12V
COM1
LGA775
PARALLE PORT
USB34
LAN1_USB12
Intel
DDR2 DIMMB1 (64 bit,240-pin module)
AUDIO
CHA_FAN
G31
EATXPWR
DDR2 DIMMA1 (64 bit,240-pin module)
P5KPL-C
Attansic
L1
30.5cm (12in)
PS2_USBPW
1
2
2
3
+5
V
+5VSB
PCIEX16
(D
e
fault)
ICS
PRI_IDE
9LPRS954BGLF
Intel
ICH7(A1)
PCIEX1_1
SATA3
SATA4
Super I/O
SATA1
SATA2
PCI1
USB56 USB78
CLRTC
PS2_USBPW
1 2
2 3
PCI2
Normal
Clear RTC
ALC662
(Default)
CD
F_PANEL
PCI3
AAFP
CR2032 3V
SB_PWR
PWR LED
PWR BTN
FLOPPY
8Mb
Lithium Cell
CLRTC
SPEAKER
PLED+
PLED-
CMOS Power
PWR
GND
BIOS
CHASSIS
F_PANEL
IDELED+
IDELED-
Ground
Reset
+HD LED
RESET

• Pour éviter d’endommager les broches du socle, n’enlevez le capuchon PnP
que si vous installez un processeur.
• Veuillez conserver le capuchon pour le renvoi du produit.
• La garantie du produit ne couvre pas des dommages liés aux broches du
support.
Français
2. Soulevez le levier de chargement en direction de la èche à un angle de
135º.
3. Soulevez la plaque de chargement avec votre pouce et votre index à un angle
de 100º, puis poussez le capuchon PnP pour le faire sortir de la fenêtre de la
plaque de chargement.
4. Placez le processeur sur le socle, en vériant que le triangle doré est bien sur
le coin inférieur gauche du socle. Le détrompeur du socle doit s’insérer dans
l’encoche du processeur.
5. Fermez la plaque de chargement, puis poussez le levier de chargement jusqu’à
ce qu’il s’enclenche dans la languette de retenue.
3. Mémoire Système
Vous pouvez installer des DIMM DDR2 GB unbuffered non-ECC de 256 MO, 512
Mo, 1 Go et 2 Go dans les sockets.
• Pour une conguration double canal, la taille totale des modules de mémoire
installés par canal doit être identique (DIMM_A1 = DIMM_B1).
• Installez toujours des DIMM dotés de la même valeur CAS latency. Pour
obtenir une compatibilité optimale, il vous est recommandé de vous équiper
des modules de mémoire auprès du même vendeur. Visitez le site Web
d’ASUS (www. asus.com) pour la liste des fabricants de modules mémoire
DDR2 agréés.
• Cette carte mère ne supporte pas de modules de mémoire faits de puces de
128 Mo ou les modules double face x16.
Canal Emplacements
Canal A DIMM_A1
Canal B DIMM_B1
ASUS P5KPL-C
3
