Asus P5GZ-MX: instruction

U2800

P5GZ-MX

Quick Start Guide

First Edition V1 Published September 2006

Copyright © 2006 ASUSTeK COMPUTER INC. All Rights Reserved.

15G0637270U0

Français

2

ASUS P5GZ-MX

1. Layout de la carte mère

Réglage du jumper XJ1-5

Mode de la

Réglage

Slot PCIE x 16 Slot PCIE x 16

carte graphique

du jumper

Type de carte Vitesse Type de carte Vitesse

(XJ1-XJ5)

Mode carte

2-3

Carte graphique

x4 N/A N/A

d’extension

broches

PCIe Carte

graphique

PCIex4x8/x4

Mode chipset

1-2 broches

Autres

x1

Autres

x1

graphique

périphériques

périphériques

embarqué (par

PCIe

PCIe

défaut)

Note : Le slot PCIE x1 est désactivé lors du réglage du jumper sur 2-3 broches.

2. Installer le CPU

®

Suivez les étapes suivantes pour installer un processeur Intel

dans un

socket au format 775.

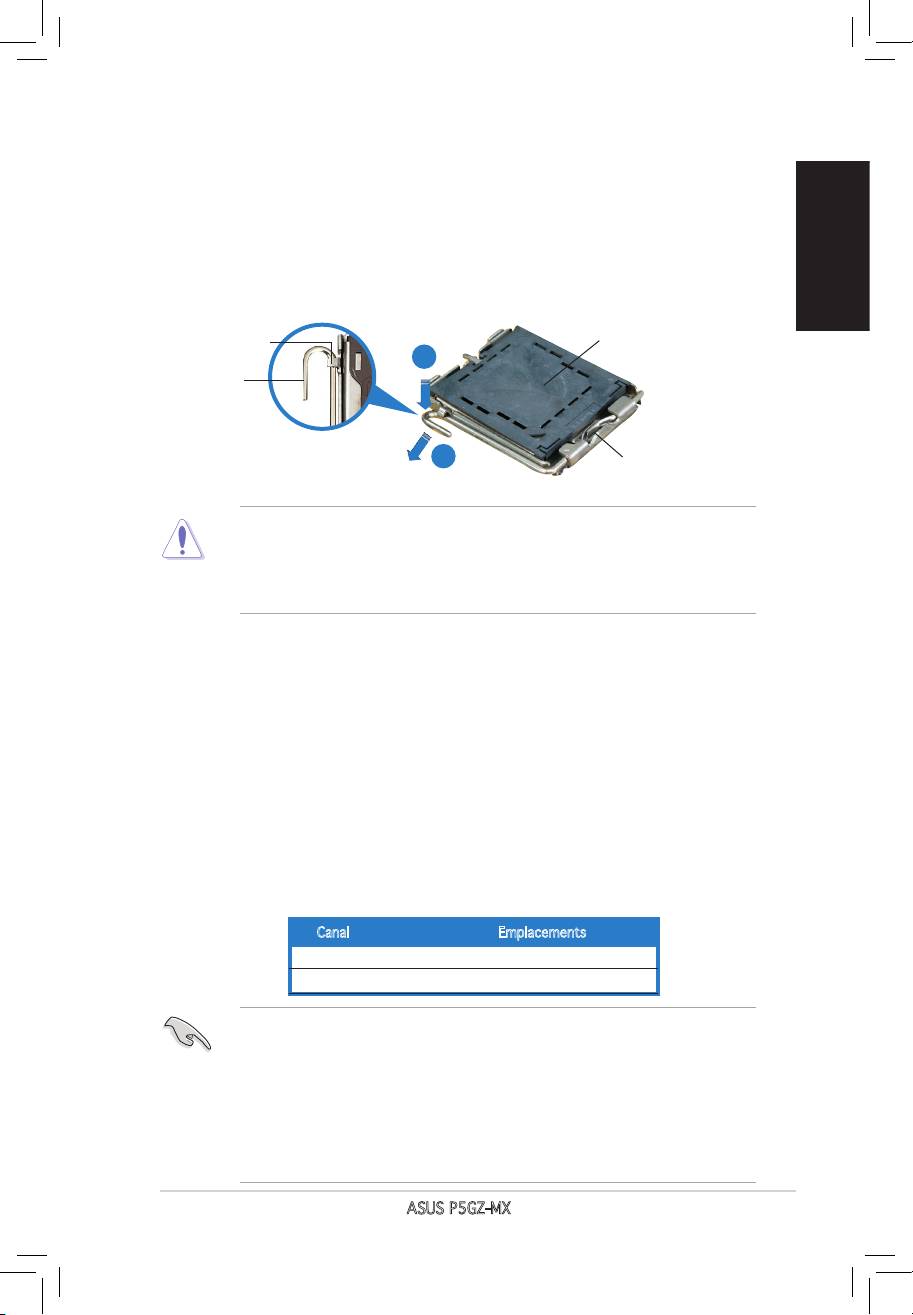

1. Pressez le levier avec votre pouce (A) et déplacez-le vers la gauche (B)

jusqu’à ce qu’il soit libéré de son onglet de rétention.

Couvercle PnP

Onglet de rétention

A

Levier

B

Ce côté du socket doit vous

faire face.

• Pouréviterd’endommagerlesbrochesdusocket,neretirezpas

 lecouverclePnPquelorsdel’installationd’unCPU.

• Veuillezgarderlecouvercleencasderetourduproduit.

• Lagarantiedeceproduitnecouvrepaslesdommagescausés

 auxbrochesdusocket.

2. Soulevez le levier dans un angle de 135º.

3. Soulevez la plaque avec votre pouce et votre index à un angle de 100º,

puis enlevez le couvercle PnP de la plaque.

4. Placez le CPU sur le socket, en vous assurant que la marque en forme

de triangle doré est placée en bas à gauche du socket. Les ergots

d’alignement sur le socket doivent correspondre aux encoches du

CPU.

5. Refermez la plaque, puis pressez le levier jusqu’à ce qu’il se loge dans

le loquet de rétention.

3. Mémoire Système

Vous pouvez installer des DIMM DDR2 GB unbuffered non-ECC de 256 Mo,

512 Mo, 1 Go et 2 Go dans les sockets.

Canal Emplacements

CanalA DIMM_A1

CanalB DIMM_B1

• Pourunecongurationdoublecanal,latailletotaledesmodulesde

mémoire installés par canal doit être identique (DIMM_A1= DIMM_

B1).

• Installez toujours des DIMMs avec une latence CAS identique. Pour

obtenirunecompatibilitéoptimale,ilvousestrecommandédevous

équiperdesmodulesdemémoireauprèsdumêmevendeur.

• ECettecartemèrenesupportepaslesmodulesmémoireconstitués

depucesmémoirede128Mo.

4. Informations du BIOS

Français

La ROM Flash de la carte mère contient le BIOS. Vous pouvez mettre à jour les

informations du BIOS ou ongurer ses paramètres à l’aide de l’utilitaire de conguratin

du BIOS. Les écrans du BIOS incluent les touches de navigation et une brève aide

en ligne pour vous guider. Si vous rencontrez des problèmes avec votre système, ou

si celui-ci devient instable après avoir modier la conguration du BIOS, rétablissez

les paramètres par défaut du BIOS. Visitez régulièrement le site web d’ASUS (www.

asus.com) pour des mises à jour.

Pour accéder au BIOS au démarrage:

Pressez <Suppr.> lors du POST (Power-On Self-Test). Si vous ne pressez pas

<Suppr.>, le POST continue avec ses tests de routine.

Pour accéder au BIOS après le POST:

• Redémarrez le système en appuyant sur <Ctrl> + <Alt> + <Suppr.>, puis appuyez

sur <Suppr.> lors du POST, ou

• Appuyez sur le bouton reset du châssis, puis appuyez sur <Suppr.> lors du POST,

ou

• Eteignez, puis redémarrez le système, puis appuyez sur <Suppr.> lors du POST.

Pour mettre à jour le BIOS avec AFUDOS:

Démarrez le système depuis une disquette contenant la dernière version

deBIOS.AupromptDOS, tapezafudos/i<lename.rom>etappuyez sur

<Entrée>.Redémarrezlesystèmelorsquelamiseàjourestterminée.

Pour mettre à jour le BIOS avec ASUS EZ Flash:

Bootezlesystèmepuispressez<Alt>+<F2>lorsduPOSTpourlancerEZFlash.

InsérezladisquettequicontientledernierchierBIOS.EZFlasheffectuerale

processusdemiseàjourduBIOSetrebooteraautomatiquementlesystème

unefoisqu’ilauraterminé.

Pour récupérer le BIOS avec CrashFree BIOS 2:

Démarrez le système. si le BIOS est corrompu, l’outil de récupération

automatiquedeCrashFreeBIOS2vérielaprésenced’unedisquetteoud’un

CDpourrestaurerleBIOS.InsérezleCDdesupportdelacartemère,ouune

disquettecontenantlechierd’origineouladernièreversionduBIOS.Rebootez

lesystèmeunefoisleBIOSrestauré.

5. Informations logicielles du CD de support

®

Cette carte mère supporte les systèmes d’exploitation Windows

2000/XP. Installez

toujours les dernières versions d’OS ainsi que leurs mises à jour pour assurer un

bon fonctionnement des fonctions de votre matériel.

Le CD de support contient des logiciels utiles et les pilotes de certains utilitaires

permettant de booster les fonctions de la carte mère. Pour utiliser le CD de support,

insérez le CD dans le lecteur de CD-ROM. Le CD afche automatiquement un écran

de bienvenue et les menus d’installation si l’exécution automatique est activée. Si

l’écran de bienvenue n’apparaît pas automatiquement, localisez et double-cliquez

sur le chier ASSETUP.EXE du dossier BIN contenu dans le CD de support pour

afcher les menus.

4

ASUS P5GZ-MX

1. Motherboard-Layout

Deutsch

ASUS P5GZ-MX

5

XJ1-5 Jumper-Konguration

Grakkarten-

Jumper-

PCIE x16 Steckplatz PCIE x1 Steckplatz

modus

Einstellungen

Kartentyp Geschw Kartentyp Geschw

(XJ1~XJ5)

Add-On-Karten-

Pin 2-3 PCIE-Grak-

x4 k.A. k.A.

Modus

Karte oder

anderes PCIE

x8/x4 Gerät

Integrierter

Pin 1-2 andere PCIE-

x1 andere

x1

Grakkarten-

Geräte

PCIE-

modus (Standard)

Geräte

Der PCIEx1-Steckplatz ist deaktiviert, wenn Sie den Jumper auf Pin 2-3

stecken

Deutsch

6

ASUS P5GZ-MX

2. Installieren der CPU

®

Gehen Sie folgenderma�en vor, um einen Intel

Prozessor im 775-Land-Paket

zu installieren.

1. Drücken Sie den Arretierhebel mit Ihrem Daumen (A) und schieben Sie

ihn nach links (B), bis er vom Halteriegel losgelassen wird.

Halteriegel

PnP-Abdeckung

A

Arretierhebel

B

Diese Seite der Sockelbox

sollte zu Ihnen zeigen.

• Um Schäden an den Sockelpolen zu vermeiden, entfernen Sie bitte die

PnP-Abdeckung nicht vor dem Beginn der CPU-Installation.

• Bitte bewahren Sie die Abdeckung für den Fall einer Rückgabe des

Produktes auf.

• Die Produktgarantie deckt keine Beschädigung der Sockelpole ab.

2. Heben Sie den Arretierhebel bis zu einem Winkel von 135º hoch.

3. Heben Sie die Deckplatte mit Daumen und Zeigenger bis zu einem

Winkel von 100º hoch, und drücken Sie die PnP-Abdeckung von der

Deckplattenaussparung, um sie zu entfernen.

4. Legen Sie die CPU auf den Sockel. Richten Sie dabei das goldene Dreieck

auf die linke untere Kante des Sockels aus. Die Sockelausrichtungsnase

muss in die CPU-Kerbe einpassen.

5. Schließen Sie die Deckplatte und drücken Sie dann den Arretierhebel, bis

er in den Halteriegel einrastet.

3. Arbeitsspeicher

Sie können 256 MB, 512 MB, 1 GB und 2 GB ungepufferte nicht-ECC DDR 2

DIMMs in den DIMM-Sockeln installieren.

Kanal Steckplätze

Kanal A DIMM_A1

Kanal B DIMM_B1

• Bei Dual-Channel-Kongurationen muss die Gesamtgrö�e der in denBei Dual-Channel-Kongurationen muss die Gesamtgrö�e der in den

jeweiligen Kanälen installierten Speichermodule identisch sein (DIMM_

A1= DIMM_B1).

• Installieren Sie immer DIMMs mit gleicher CAS-Latenzzeit. Für optimale

Kompatibilität wird empfohlen, nur Speichermodule eines Herstellers

zu verwenden.

• Dieses Motherboard unterstützt KEINE Speichermodule mit 128 Mb-

Chips.

4. BIOS-Informationen

Das BIOS bendet sich in der Flash ROM auf dem Motherboard. Über das BIOS-

Setupprogramm können Sie die BIOS-Informationen aktualisieren oder die

Parameter kongurieren. Die BIOS-Anzeigen enthalten Navigations-anleitungen

und eine kurze Online-Hilfe, um Ihnen die Verwendung zu erleichtern. Falls in

Ihrem System Probleme auftauchen, oder das System nach dem Verändern

einiger Einstellungen instabil wird, sollten Sie die Standardeinstellungen

zurückholen. Weitere Neuigkeiten nden Sie auf der ASUS-Webseite (www.

asus.com).

So öffnen Sie das BIOS-Setup beim Systemstart:

Drücken Sie <Entf> während des Power-On Self-Test (POST). Wenn Sie nicht

<Entf> drücken, fährt der POST mit seiner Routine fort.

So öffnen Sie das Setup nach dem POST:

• Starten Sie das System neu, indem Sie <Strg> + <Alt> + <Entf> drücken,

und drücken Sie dann <Entf> während des POST, oder

• Drücken Sie den Reset-Schalter am Computergehäuse, und drücken Sie

dann <Entf> während des POST, oder

• Schalten Sie das System aus und wieder an, und drücken Sie dann <Entf>

während des POST

So aktualisieren Sie das BIOS with AFUDOS:

Starten Sie das System von einer Diskette, die die neueste BIOS-Datei enthält.

Geben Sie bei der DOS-Eingabeaufforderung afudos /i<dateiname.rom> ein

und drücken Sie dann die <Eingabetaste>. Starten Sie das System neu, wenn

die Aktualisierung beendet ist.

Aktualisieren des BIOS mit ASUS EZ Flash:

Booten Sie das System neu und drücken <Alt> + <F2> während des POST,

um EZ Flash zu starten. Legen Sie die Diskette, die die neueste BIOS-Datei

enthält, ein. EZ Flash führt den BIOS-Aktualisierungsprozess aus und startet

das System automatisch nach dem Vervollständigen des Prozesses neu.

So stellen Sie das BIOS mit CrashFree BIOS 2 wieder her:

Starten Sie das System. Falls die BIOS-Datei beschädigt ist, sucht das

CrashFree BIOS 2-Wiederherstellungsprogramm nach einer Diskette oder CD,

mit der das BIOS wieder hergestellt werden kann. Legen Sie die Support-CD

des Motherboards, oder eine Diskette mit der ursprünglichen oder einer

neueren BIOS-Datei ein. Starten Sie das System neu, wenn das BIOS wieder

hergestellt ist.

5. Software Support CD-Informationen

®

Das Motherboard unterstützt Windows

2000/XP Betriebssysteme (OS).

Installieren Sie bitte immer die neueste OS-Version und die entsprechenden

Updates, um die Funktionen Ihrer Hardware zu maximieren.

Die dem Motherboard beigefügte Support-CD enthält die Treiber,

Anwendungssoftware und Dienstprogramme, die Ihnen zur Benutzung aller

Funktionen dieses Motherboards helfen. Um die Support-CD zu verwenden,

legen Sie sie in Ihr CD-ROM-Laufwerk ein. Falls auf Ihrem Computer Autorun

aktiviert ist, zeigt die CD automatisch eine Willkommensnachricht und die

Installationsmenüs an. Wenn der Willkommensbildschirm nicht automatisch

erscheint, suchen Sie die Datei ASSETUP.EXE im BIN-Ordner der Support-CD

und doppelklicken Sie auf die Datei, um die Menüs anzuzeigen.

Italiano

8

ASUS P5GZ-MX

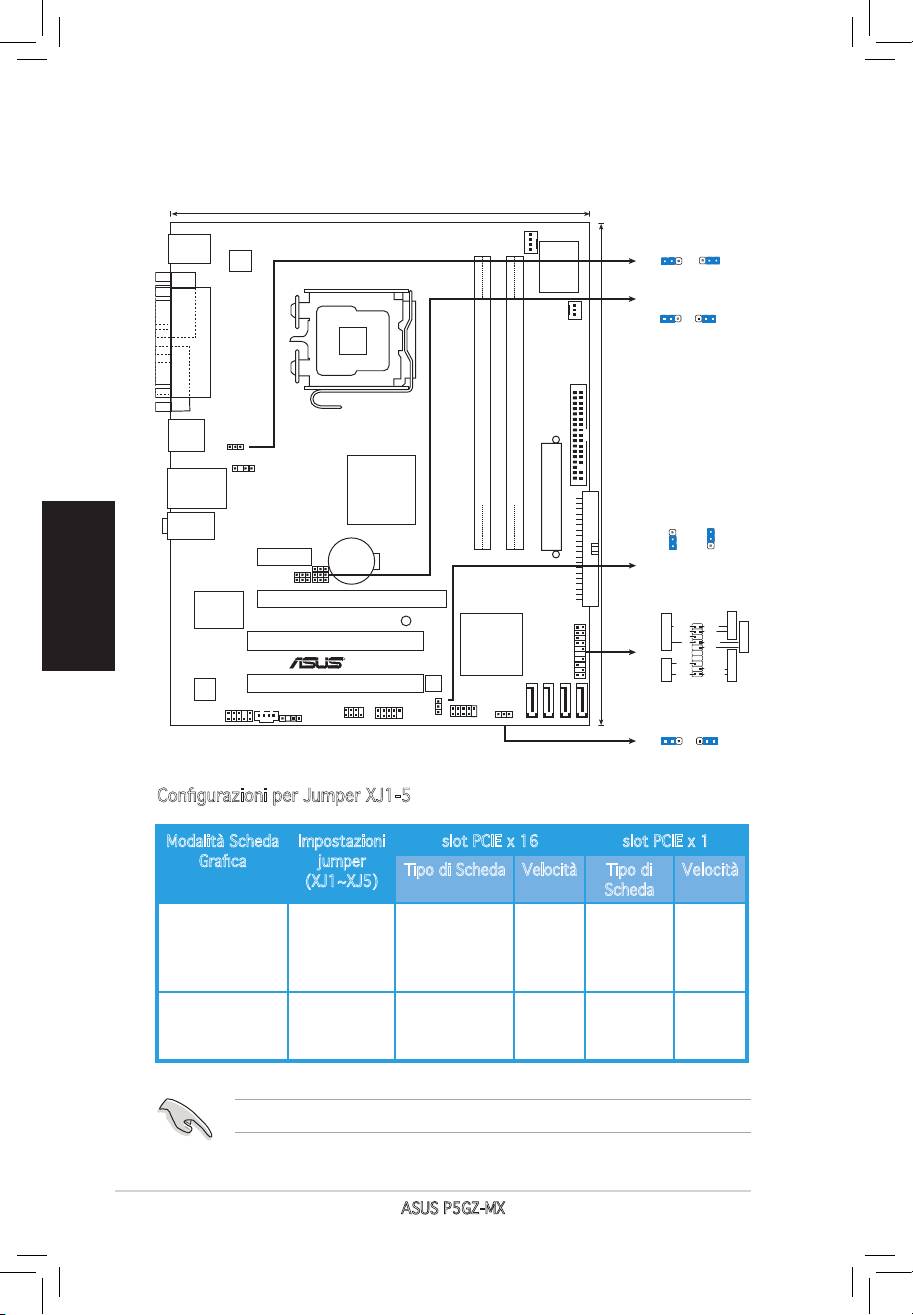

1. Diagramma disposizione scheda madre

Congurazioni per Jumper XJ1-5

Modalità Scheda

Impostazioni

slot PCIE x 16 slot PCIE x 1

Graca

jumper

Tipo di Scheda Velocità Tipo di

Velocità

(XJ1~XJ5)

Scheda

Modalità Scheda

pin 2-3 Scheda graca

x4 N/D N/D

Aggiuntiva

PCIe o altri

dispositivi

x8/x4

Modalità Graca

pin 1-2 Altri dispositivi

x1 Altri

x1

Integrata

PCIe

dispositivi

(predenita)

PCIe

Quando si collegano i pin 2 e 3, lo slot PCIx1 viene disabilitato.

2. Installazione della CPU

®

Attenersi alle seguenti fasi per installare un processore Intel

nel pacchetto

775.

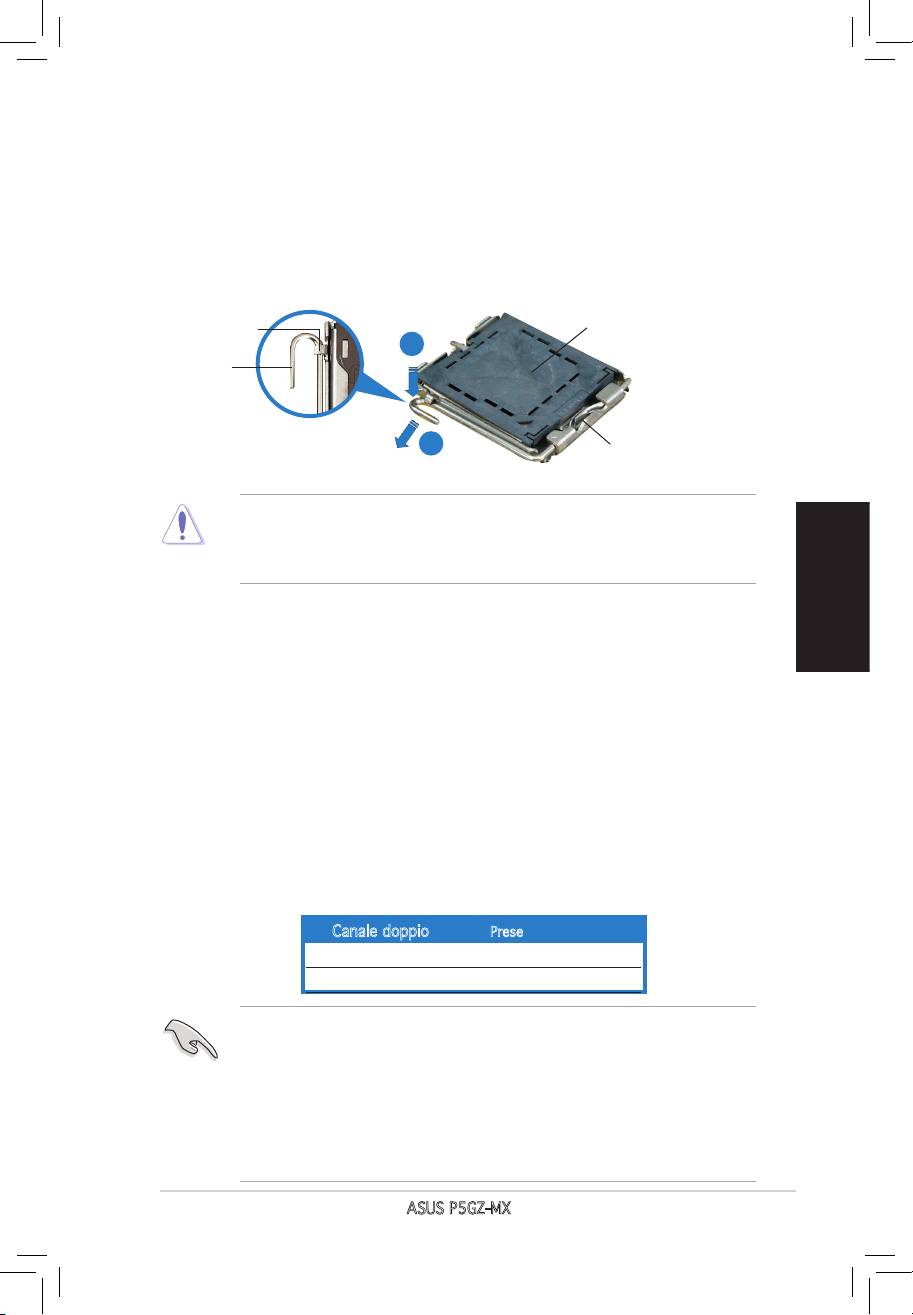

1. Premere la levetta di carico con il pollice (A), poi spostarla e sinistra (B)

nché è liberata dalla linguetta di trattenimento.

Linguetta di

Copertura PnP

trattenimento

A

Levetta di

carico

B

Questo lato del modulo deve

essere rivolto verso sé stessi.

• Per evitare di danneggiare i pin, non rimuovere la copertura PnP

salvo si stia installando una CPU.

• Conservare il cappuccio per eventuali restituzioni del prodotto.

• La garanzia del prodotto non copre i danni ai pin della presa.

2. Sollevare la levetta di carico nella direzione indicata dalla freccia ad un

anglo di 135°.

3. Sollevare la placca di carico con il pollice e l’indice ad un angolo di 100º (A),

poi spingere la copertura PnP dalla placca di carico per rimuoverla (B).

4. Collocare la CPU sopra la presa, assicurandosi che il triangolo dorato si

trovi nell’angolo in basso a sinistra della presa. Il tasto di allineamento

della presa deve adattarsi alla dentellatura della CPU.

5. Chiudere la placca di carico (A), poi spingere la leva di carico (B) nché

scatta nella linguetta di trattenimento.

3. Memoria di sistema

Si possono installare moduli DIMM DDR2 non ECC unbuffered 256 MB, 512

MB, 1GB e 2GB nelle prese DIMM utilizzando le congurazioni memoria di

questa sezione.

Canale doppio Prese

Coppia A DIMM_A1

Coppia B DIMM_B1

• Per la congurazione a canale doppio le dimensioni totali dei moduliPer la congurazione a canale doppio le dimensioni totali dei moduli

di memoria installati per canale devono essere uguali (DIMM_A1=

DIMM_B1).

• Utilizzare e installare sempre moduli DIMM con la stessa latenza CAS.Utilizzare e installare sempre moduli DIMM con la stessa latenza CAS.

Per poter garantire la perfetta compatibilità dei moduli, si raccomanda

di utilizzare moduli di memoria acquistati presso lo stesso venditore.

• Questa scheda madre non supporta moduli di memoria con chip da 128

Mb.

4. ИнформацияBIOS

На материнской плате в микросхеме EEPROM находится BIOS. Вы можете обновить

BIOS или настроить параметры, используя утилиту установки BIOS. Экраны BIOS

имеют клавиши навигации и краткую справку. Если у вас появились проблемы с

системой или система стала нестабильной после ваших настроек, загрузите Setup

Defaults. Для обновлений посетите сайт ASUS (www.asus.com).

Для входа в BIOS Setup при запуске:

Нажмите <Del> во время прохождения теста POST. Если вы не нажали <Del>, POST продолжит

тестирование оборудования.

Для входа в BIOS Setup после POST:

• Перезагрузите систему, нажав <Ctrl> + <Alt> + <Del>, затем во время POST нажмите <Del>,

или

• Нажмите кнопку сброса на корпусе, затем во время POST нажмите <Del>, или

•

Выключите систему и включите снова, затем во время POST нажмите <Del>

Для обновления BIOS с помощью AFUDOS:

Загрузите систему с дискеты, которая содержит последний файл BIOS. В строке DOS

введите afudos /i<filename.rom> и нажмите <Enter>. Когда закончите обновление,

перезагрузите систему.

Для обновления BIOS с ASUS EZ Flash:

Загрузите систему и нажмите Alt+F2 в то время как программа самотестирования будет

запускать EZ Flash. Вставьте дискету, на которой содержится последняя версия BIOS. EZ

Flash выполнит обновление BIOS и автоматически перезагрузит систему.

Для восстановления BIOS с помощью CrashFree BIOS 2:

Включите систему. Если BIOS искажен, функция CrashFree BIOS 2 автоматически восстановит

BIOS с дискеты или CD. Вставьте CD от материнской платы или дискету, которая содержит

исходный или последний файл BIOS. Затем перезагрузите систему.

Русский

5. ИнформацияосопровождающемCD

®

Эта материнская плата поддерживает операционные системы Windows

2000/XP.

Всегда устанавливайте последнюю версию ОС и соответствующие обновления для

расширенных функций вашего оборудования.

Компакт-диск, поставляемый вместе с материнской платой содержит полезное

программное обреспечение и различные драйвера, которые расширяют функции

материнской платы. Для использования компакт-диска, вставьте его в привод CD-ROM.

Если Автозапуск включен на вашем компьютере, отобразится экран приветствия

и меню установки. Если экран приветствия не появился автоматически, найдите и

дважды щелкните на файле ASSETUP.EXE в папке BIN для отображения меню.

16

ASUS P5GZ-MX

1. Disposição da placa-principal

Português

ASUS P5GZ-MX

17

Conguração do jumper XJ1-5

Placa gráca Conguração

Ranhura PCIE X 16 Ranhura PCIE X 1

do jumper

Tipo de

Velocidade Tipo de

Velocidade

(XJ1~Xj5)

placa

placa

Placa add-on Pino 2–3 Placa

x4 N/D N/D

gráca PCIE

ou outro

dispositivo

PCIE X9/X4

Modo gráco

Pino 1–2 Outros

x1 Outros

x1

integrado

dispositivos

dispositivos

(predenição)

PCIE

PCIE

A ranhura PCIE X1 é desactivada ao denir o pino 2-3.

Português

18

ASUS P5GZ-MX

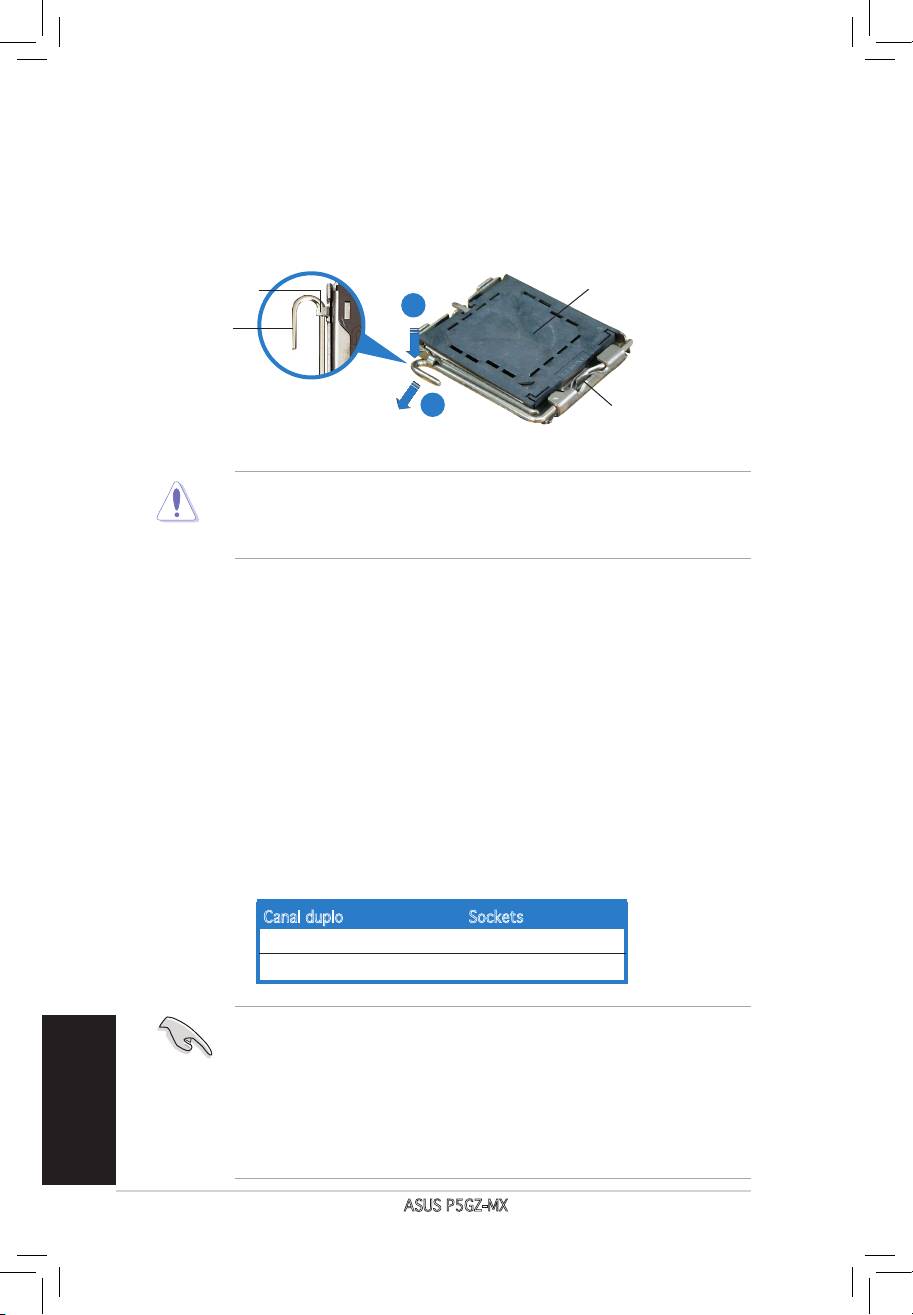

2. Instalação da CPU

®

Siga estas etapas para instalar um processador Intel

no socket 775.

1. Exerça pressão sobre a alavanca com o seu polegar (A) e de seguida

mova-a para a esquerda (B) até car liberta da patilha de xação.

Tampa PnP

Patilha de xação

A

Alavanca

B

Este lado da “cam box”

deve car voltada para si.

• Para evitar danicar os pinos do socket, não remova a tampa PnP a

não ser que esteja a instalar uma CPU.

• Guarde a tampa, caso seja necessário devolver o produto.

• A garantia do produto não cobre danos ao nível dos pinos do socket.

2. Levante a alavanca na direcção indicada pela seta e num ângulo de

135º.

3. Levante o prato de carregamento com o polegar e indicador num ângulo

de 100º (A), de seguida empurre a tampa PnP através da janela do prato

de carregamento para a remover (B).

4. Posicione a CPU por cima do socket, certicando-se de que o triângulo

dourado está no canto inferior esquerdo do socket. A chave de

alinhamento do socket deve encaixar no entalhe existente na CPU.

5. Feche o prato de carregamento (A), de seguida exerça pressão sobre

a alavanca de carregamento (B) até esta encaixar com um estalido na

patilha de xação.

3. Memória do sistema

Pode instalar módulos DIMM DDR2 sem entreposição (unbuffered) e non-ECC

de 256 MB, de 512 MB, de 1 GB e de 2 GB nos sockets DIMM.

Canal duplo Sockets

Par A DIMM_A1

Par B DIMM_B1

• Para uma conguração de canal duplo, o tamanho total do(s) módulo(s)

de memória instalado(s) por canal deve ser igual (DIMM_A1= DIMM_

B1).

• Instale sempre DIMMs com a mesma latência CAS. Para uma óptima

compatibilidade, recomendamos-lhe a obtenção de módulos de memória

junto do mesmo vendedor.

• Esta placa principal não suporta módulos de memória compostos por

chips de 128 Mb.

4. Informação da BIOS

A memória ROM Flash existente na placa-principal contém a BIOS. Pode actualizar

a informação da BIOS ou congurar os seus parâmetros utilizando o utilitário de

conguração da BIOS. Os ecrãs da BIOS incluem teclas de navegação e uma breve

ajuda online que lhe servirão de guia. Se se deparar com problemas ao nível do

sistema, ou se o sistema car instável após alteração das denições, carregue

as predenições de conguração. Visite o web site da ASUS (www.asus.com)

para obter as actualizações.

Para aceder ao utilitário de conguração aquando do arranque:

Prima a tecla <Delete> durante a rotina POST (Power-On Self Test). Se não premir

a tecla <Delete>, a rotina POST prossegue com as suas rotinas de teste.

Para aceder ao utilitário de conguração após a rotina POST:

• Reinicie o sistema premindo as teclas <Ctrl> + <Alt> + <Delete>, de

seguida prima a tecla <Delete> durante a rotina POST, ou

• Prima o botão Reiniciar existente no chassis, de seguida prima a tecla

<Delete> durante a rotina POST, ou

• Desligue o sistema e volte a ligá-lo, de seguida prima a tecla <Delete>

durante a rotina POST

Para actualizar a BIOS com o AFUDOS:

Proceda ao arranque do sistema a partir de uma disquete que contenha o

mais recente cheiros da BIOS. Na linha de comandos do DOS, digite afudos/

i<lename.rom> e prima a tecla Enter. Reinicie o sistema após conclusão da

actualização.

Para actualizar a BIOS com o ASUS EZ Flash:

Proceda ao arranque do sistema e prima <Alt> + <F2> durante a rotina POST

para abrir o EZ Flash. Introduza uma disquete que contenha o mais recente

cheiro da BIOS. O EZ Flash procede à actualização da BIOS e reinicia o sistema

automaticamente após concluída a operação.

Para recuperar a BIOS com o CrashFree BIOS 2:

Proceda ao arranque do sistema. Se a BIOS estiver corrompida, a ferramenta de

recuperação automática do CrashFree BIOS 2 verica se existe uma disquete

ou CD a partir do qual possa restaurar a BIOS. Introduza o CD da placa-principal,

ou uma disquete que contenha o cheiro da BIOS original ou o mais recente.

Proceda ao arranque do sistema após recuperação da BIOS.

5. Informação do CD de suporte ao

softwareß

®

Esta placa-principal suporta o sistema operativo Windows

2000/XP. Instale

sempre a versão mais recente do sistema operativo e respectivas actualizações

para que possa maximizar as capacidades do seu hardware.

O CD de suporte que acompanha a placa-principal contém software útil e vários

controladores que melhoram as capacidades da placa-principal. Para utilizar

o CD de suporte, basta introduzi-lo na unidade de CD-ROM. O CD apresenta

automaticamente o ecrã de boas-vindas e os menus de instalação caso a função

de execução automática esteja activada no computador. Se o ecrã de boas-vindas

não aparecer automaticamente, procure e faça um duplo clique sobre o cheiro

ASSETUP.EXE existente na pasta BIN do CD de suporte para poder aceder aos

menus.

Polski

20

ASUS P5GZ-MX

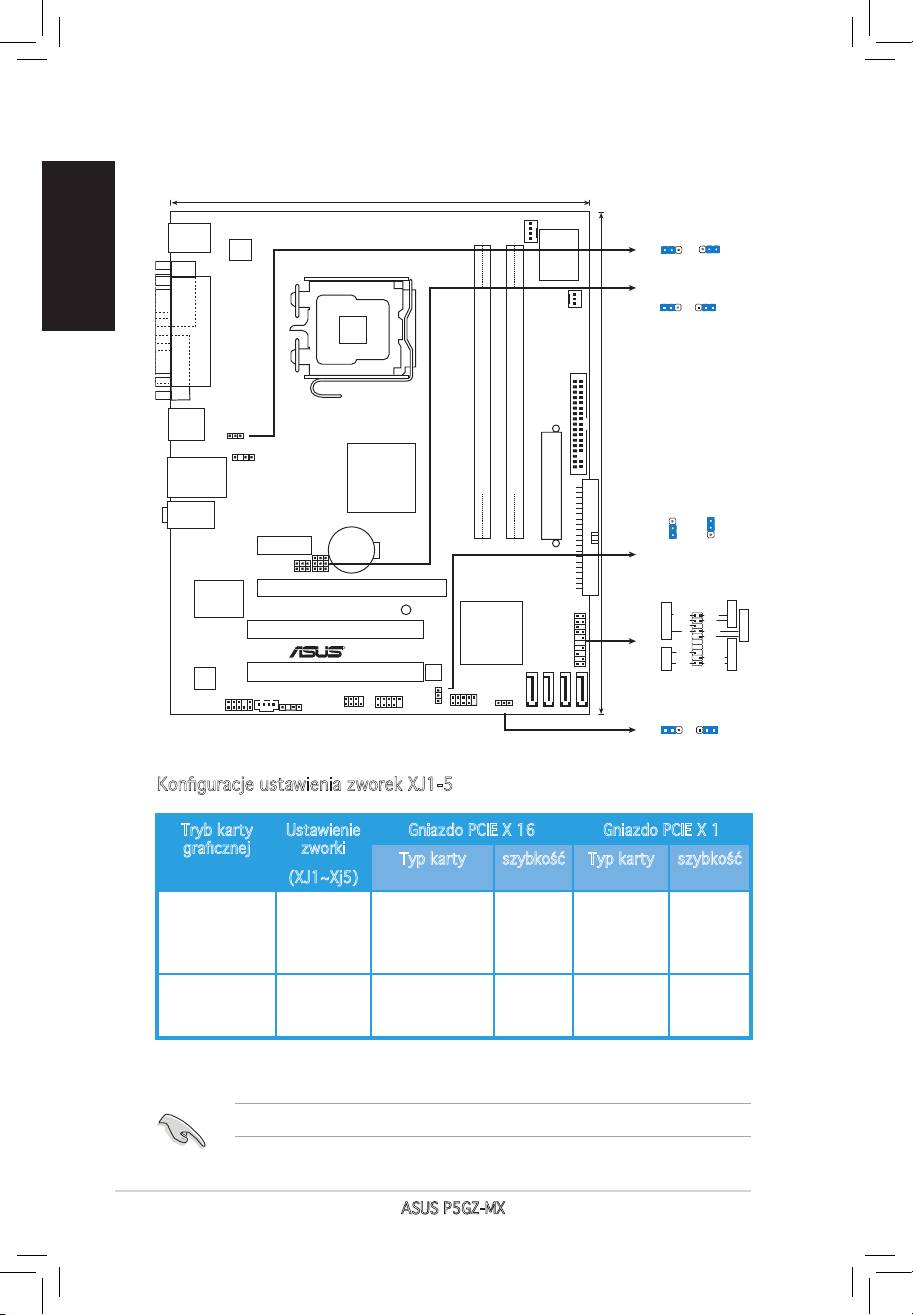

1. Rozmieszczenie elementów płyty głównej

Konguracje ustawienia zworek XJ1-5

Tryb karty

Ustawienie

Gniazdo PCIE X 16 Gniazdo PCIE X 1

gracznej

zworki

Typ karty szybkość Typ karty szybkość

(XJ1~Xj5)

Tryb karty

Pin 2 – 3 Karta graczna

x4 nie

nie

rozszerzenia

PCIe lub inne

dotyczy

dotyczy

urządzenie

PCIe X9/X4

Tryb graki

Pin 1 – 2 Inne urządzenia

x1 Inne

x1

zintegrowanej

PCIe

urządzenia

(domyślny)

PCIe

Gniazdo PCIe X1 jest wyłączone po ustawieniu pinu 2-3.
