Asus P5P41T LE: instruction

Class: Computer equipment, hardware, accessories

Type: Motherboard

Manual for Asus P5P41T LE

U4949

P5P41T LE

Motherboard

Quick Start Guide

Français

Deutsh

Italiano

Español

Русский

Português

Polski

Česky

Magyar

Български

Română

Srpski

Türkçe

First Edition

August 2009

Copyright © 2009 ASUSTeK COMPUTER INC.

All Rights Reserved

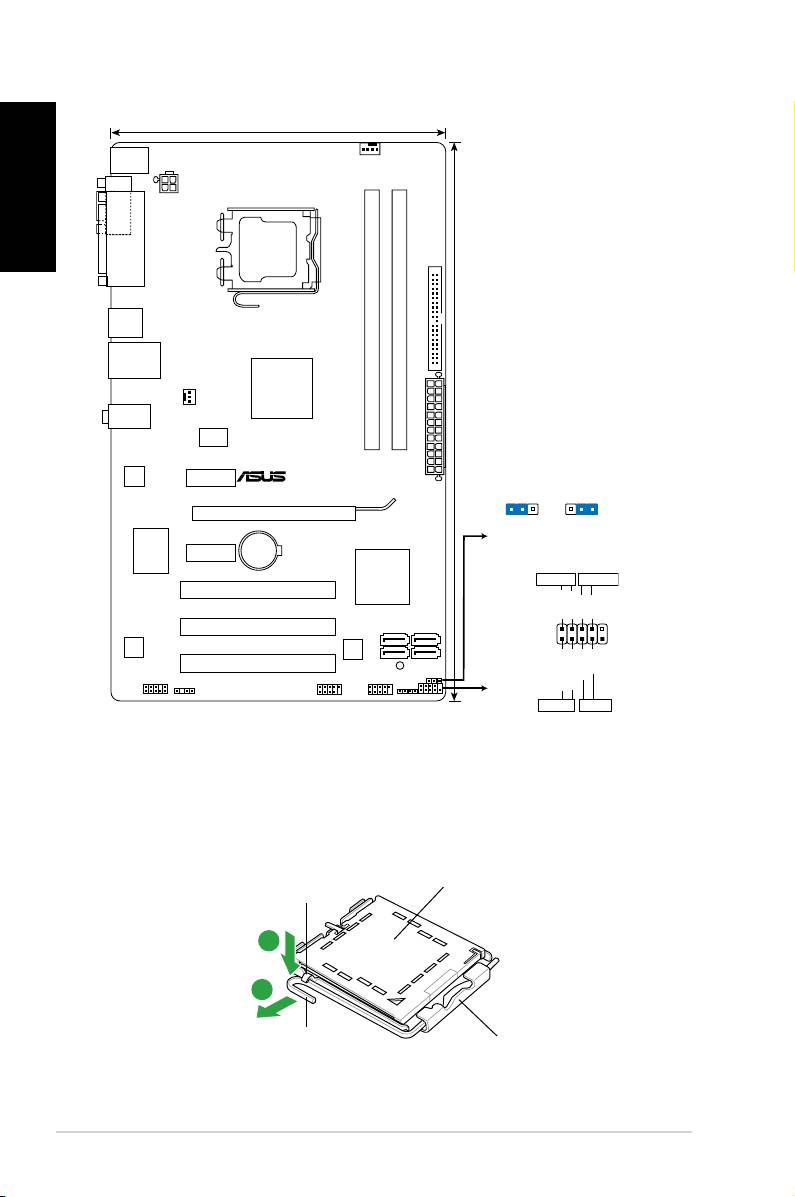

1. Layout de la carte mère

Français

2. Installer le CPU

Pour installer le CPU :

1. Pressez le levier avec votre pouce (A) et déplacez-le vers la gauche (B)

jusqu’à ce qu’il soit libéré de son onglet de rétention.

Capuchon PnP

Languette de

retenue

A

B

Levier

Ce côté doit être face à vous.

ASUS P5P41T LE

2

18.3cm(7.2in)

CPU_FAN

KBMS

ATX12V

COM1

LPT

PRI_IDE

LGA775

USB34

LAN1_USB12

Intel

®

CHA_FAN

DDR3 DIMM_A1 (64bit, 240-pin module)

DDR3 DIMM_B1 (64bit, 240-pin module)

G41

AUDIO

ICS

30.5cm(12.0in)

9LRS954

EATXPWR

ATHEROS

AR8121

PCIEX1_1

CLRTC

P5P41T LE

1

2 2 3

PCIEX16_1

Normal

Clear RTC

(Default)

Lithium Cell

I/O

PCIEX1_2

CMOS Power

Super

Intel

®

ICH 7

PWR LED

PWR BTN

PCI1

PLED+

PLED-

PWR

GND

SATA1

SATA2

PCI2

SATA3

SATA4

ALC

F_PANEL

8Mb

PIN 1

662

BIOS

PCI3

SB_PWR

Reset

CLRTC

Ground

USB78USB56

SPDIF_OUT

SPEAKER

IDE_LED+

IDE_LED-

AAFP

F_PANEL

HD_LED RESET

Pour éviter d’endommager les broches du socket, ne retirez le couvercle

PnP que lors de l’installation d’un CPU.

Veuillez garder le couvercle en cas de retour du produit.

La garantie de ce produit ne couvre pas les dommages causés aux broches

du socket.

2. Soulevez le levier dans un angle de 135º.

Français

3. Soulevez la plaque avec votre pouce et votre index à un angle de 100º, puis

enlevez le couvercle PnP de la plaque.

4. Placez le CPU sur le socket, en vous assurant que la marque en forme de

triangle doré est placée en bas à gauche du socket. Les ergots d’alignement

du socket doivent correspondre aux encoches du CPU.

5. Refermez la plaque, puis pressez le levier jusqu’à ce qu’il se loge dans le

loquet de rétention.

3. Mémoire Système

Vous pouvez installer des DIMM DDR3 unbuffered non-ECC de 512 MO, 1 Go, 2 Go

et 4 Go dans les sockets.

Canal Emplacements

Canal A

DIMM_A1

Canal B

DIMM_B1

Vous pouvez installer des modules mémoire de tailles variables dans le

Canal A et B. Le système mappe la taille totale du canal de plus petite taille

pour les congurations dual-channel. Tout excédant de mémoire du canal

le plus grand est alors mappé pour fonctionner en single-channel.

Installez toujours des

modules mémoire avec une latence CAS identique.

Pour obtenir une compatibilité optimale, il vous est recommandé de vous

équiper des modules de mémoire auprès du même vendeur.

En raison des limitations d’adressage mémoire sur les systèmes

d’exploitation Windows 32-bits, lorsque vous installez 4Go ou plus de

mémoire sur cette carte mère, le montant de mémoire utilisable par le

système d’exploitation sera de 3 Go ou moins. Pour une utilisation effective

de la mémoire, vous pouvez :

- Utiliserunmaximumde3Golorsdel’utilisationd’unsystème

d’exploitation32-bits.

- Installerunsystèmed’exploitationWindows64-bitssivous

souhaitezinstaller4Goouplusdemémoiresurcettecarte

mère.

Cette carte mère ne supporte pas les modules mémoire composés de

puces mémoire de 256 Mo ou moins.

ASUS P5P41T LE

3
