ASUS P5QL SE

Français

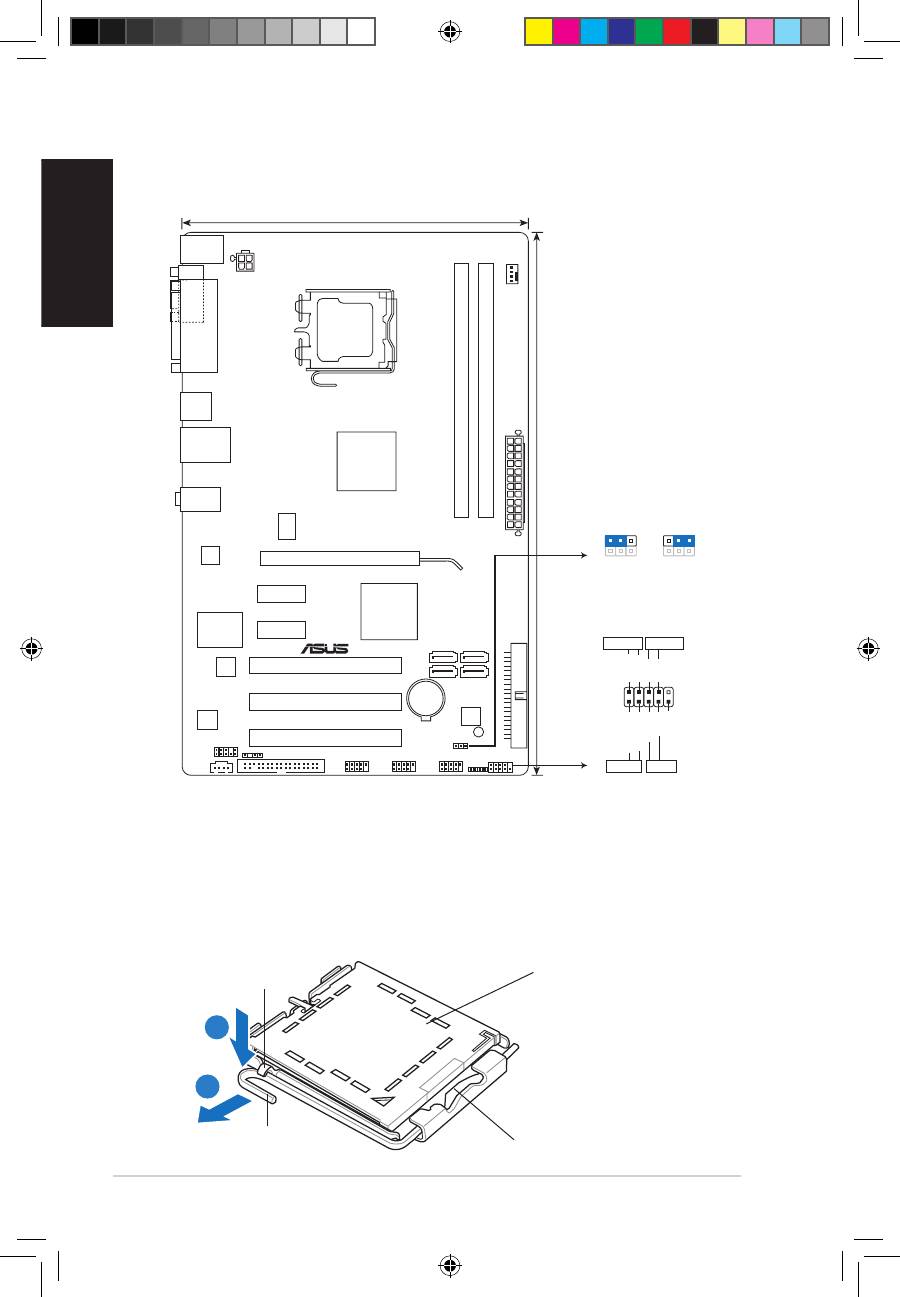

1.  Schéma de la Carte Mère .  Installation du Processeur

Suivez cette procédure pour installer un processeur Intel

®

 dans le paquet

775-land.

1.  Appuyez sur le levier de chargement avec votre pouce (A), puis

déplacez-le vers le gauche (B) jusqu’à ce qu’il soit détaché de la

languette de retenue.

P5QL SE

PCIEX16

PCIEX1_1

PCIEX1_2

PCI1

PCI2

PCI3

FLOPPY

USB1112

USB910

USB78

AAFP

SPDOF_OUT

CD

ATX12V

EATXPW

R

CPU_FAN

Intel

®

P43

Lithium Cell

CMOS Power

Super

I/O

AUDIO

RTL

8111C

KB_USB56

8Mb

BIOS

JMB

368

SB_PWR

CLRTC

30.5cm(12.0in)

LGA775

Intel

®

ICH10

DDR2 DIMM_A1 (64bit, 240-pin module)

DDR2 DIMM_B1 (64bit, 240-pin module)

LPT

COM1

LAN_USB12

USB34

SATA4

SATA2

SATA3

SATA1

19.3cm(7.6in)

IC

S

9P946AFL

F

PRI_IDE

F_PANEL

SPEAKER

ALC

662

1 2

2 3

Normal

(Default)

Clear RTC

CLRTC

PIN 1

PWR BTN

PLED

+

PLED

-

PWR

GND

IDE_LED

+

IDE_LED

-

Groun

d

Rese

t

F_PANEL

PWR LED

HD_LED

RESET

Capuchon PnP

A

B

Ce côté du boîtier cam doit être face à vous.

Levier de chargement

Languette de

retenue

u4159_P5QL SE.indb   2

9/18/08   2:34:32 PM

ASUS P5QL SE

Français

3.  Mémoire Système

Vous pouvez installer des modules DIMM DDR2 non ECC non tamponnés

de 512 Mo, 1 Go, 2 Go et 4Go dans les socles DIMM en utilisant les

configurations de mémoire données dans cette section.

2.  Soulevez le levier de chargement en direction de la flèche à un angle

de 135º.

3.  Soulevez la plaque de chargement avec votre pouce et votre index à

un angle de 100º, puis poussez le capuchon PnP pour le faire sortir de

la fenêtre de la plaque de chargement.

4.  Placez le processeur sur le socle, en vérifiant que le triangle doré est

bien sur le coin inférieur gauche du socle. Le détrompeur du socle doit

s’insérer dans l’encoche du processeur.

5.  Fermez la plaque de chargement, puis poussez le levier de chargement

jusqu’à ce qu’il s’enclenche dans la languette de retenue.

•  Pour éviter d’endommager les broches du socle, n’enlevez le capuchon PnP

que si vous installez un processeur.

•  Veuillez conserver le capuchon pour le renvoi du produit.

•  La garantie du produit ne couvre pas des dommages liés aux broches du

support.

•

Pour réaliser une configuration à double-canal, installez une paire

de modules DIMM identiques sur DIMM_A1 et DIMM_B1.

•  Installez toujours des DIMM dotés de la même valeur CAS latency.

Pour une compatibilité optimale, il est recommandé d’acheter des

modules mémoire de même marque.

•    Lorsque vous installez un montant total de mémoire de 4 Go

ou plus, les systèmes d’exploitation Windows

®

 32 bits peuvent

reconnaître moins de 3 Go de mémoire. Il est donc recommandé

d’installer un montant de mémoire inférieur à 3 Go.

Canal

Emplacements

Canal A

DIMM_A1

Canal B

DIMM_B1
