Français

ASUS M4A785TD-V EVO

2

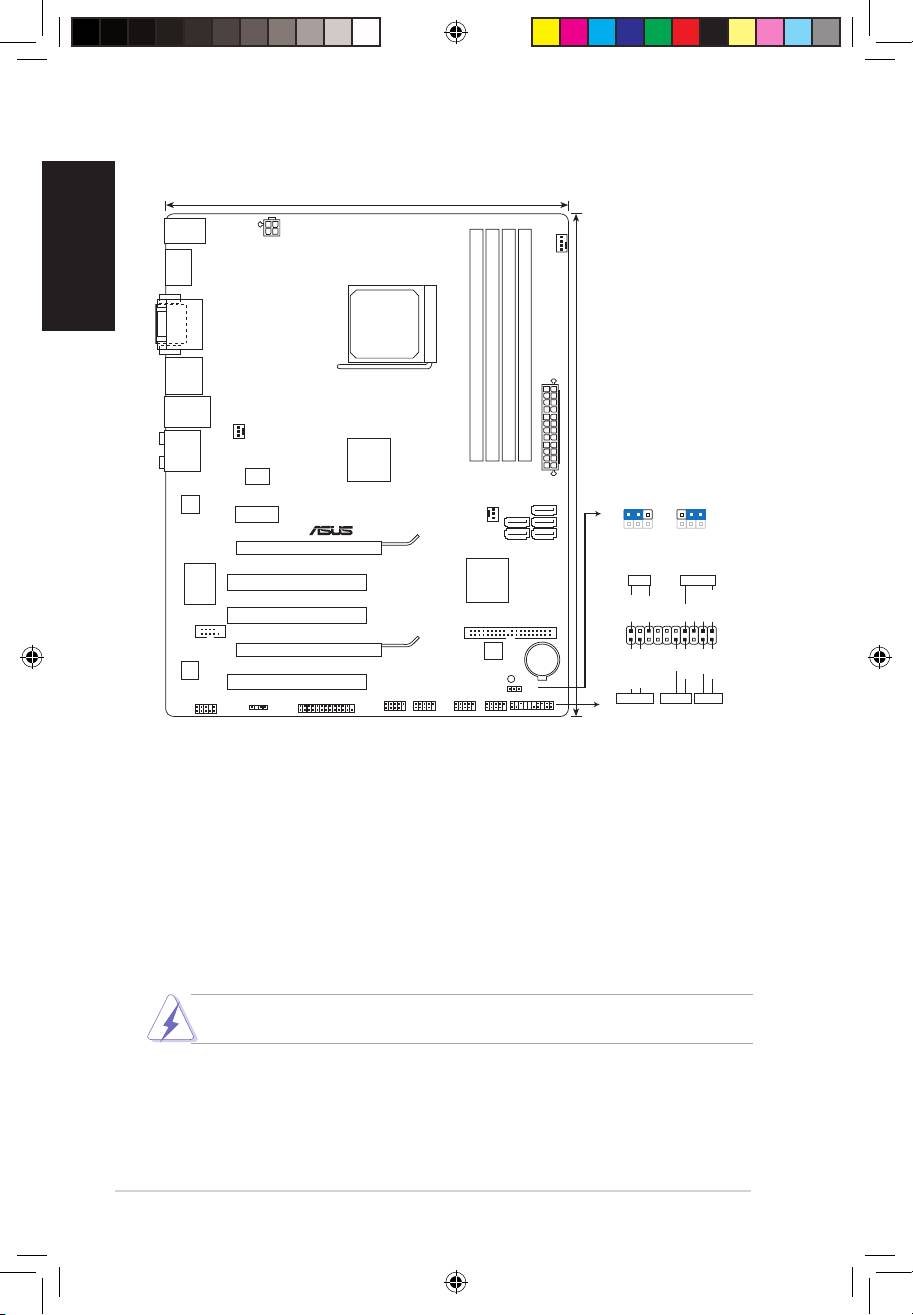

1. Layout de la carte mère

2. Installer le CPU

Pour installer le CPU :

1. Localisez le socket du CPU sur la carte mère.

2. Soulevez le levier du support à un angle de 90° minimum.

3. Placez le CPU sur le socket en vous assurant que la marque en forme de triangle

doré soit bien placée en bas à gauche du socket.

4. Insérez avec soin le processeur sur son support jusqu’à ce qu’il s’insère

correctement.

Le processeur s’insère uniquement dans le bon sens. NE PAS forcer le processeur sur

son support pour éviter de tordre les broches et d’endommager ainsi le processeur!

5. Une fois le processeur mis en place, rabattez le levier du support pour sécuriser

le processeur. Le levier se bloque sur le petit ergot latéral pour indiquer qu’il est

en place.

24.4cm(9.6in)

KB_USB56

ATX12V

CPU_FAN

SPDIFO_

HDMI

DVI_VGA

SOCKET AM3

F_

ESATA_

USB34

DDR3 DIMM_A2 (64bit, 240-pin module)

DDR3 DIMM_B2 (64bit, 240-pin module)

DDR3 DIMM_A1 (64bit, 240-pin module)

DDR3 DIMM_B1 (64bit, 240-pin module)

LAN1_USB12

CHA_FAN

AUDIO

AMD

®

785G

ICS

EATXPWR

9LPRS485

30.5cm(12.0in)

CLRTC

RTL

8112L

1 2 2 3

PCIEX1_1

SATA5

PWR_FAN

Normal

Clear RTC

SATA6

PCIEX16_1

SATA1

(Default)

SATA2

SATA3

M4A785TD-V EVO

AMD

®

Super

PCI1

PLED SPEAKER

I/O

SB710

PCI2

PLED+

PLED-

+5V

Ground

Ground

Speaker

PRI_IDE

COM1

PANEL

8Mb

PIN 1

PCIEX16_2

BIOS

Lithium Cell

CMOS Power

VIA

PWR

VT1708S

SB_PWR

Reset

Ground

Ground

PCI3

CLRTC

IDE_LED+

IDE_LED-

LPT

IE1394_1

USB1112 USB910USB78

PANEL

SPDIF_OUT

+IDE_LED PWRSW RESET

AAFP

* Requires an ATX power supply

Français

ASUS M4A785TD-V EVO

3

3. Mémoire Système

Vous pouvez installer des modules DIMM DDR3 ECC/non ECC non tamponnés de

512 Mo, 1 Go, 2 Go et 4 Go dans les socles DIMM en utilisant les congurations de

mémoire données dans cette section.

Canal Emplacements

Canal A DIMM_A1 et DIMM_A2

Canal B DIMM_B1 et DIMM_B2

• Vous pouvez installer des modules mémoire de tailles variables dans le Canal A et B.

Le système mappe la taille totale du canal de plus petite taille pour les congurations

dual-channel. Tout excédant de mémoire du canal le plus grand est alors mappé pour

fonctionner en single-channel.

• Installez toujours des modules mémoire avec une latence CAS identique.

Pour obtenir une compatibilité optimale, il vous est recommandé de vous

équiper des modules de mémoire auprès du même vendeur.

• En raison des limitations d’adressage mémoire sur les systèmes d’exploitation

Windows 32-bits, lorsque vous installez 4Go ou plus de mémoire sur cette carte mère,

le montant de mémoire utilisable par le système d’exploitation sera de 3 Go ou moins.

Pour une utilisation effective de la mémoire, vous pouvez :

 - Utiliserunmaximumde3Golorsdel’utilisationd’unsystème 

 d’exploitation32-bits.

- Installerunsystèmed’exploitationWindows64-bitssivoussouhaitez

installer4Goouplusdemémoiresurcettecartemère.

• Cette carte mère ne supporte pas les modules mémoire composés de puces mémoire

de 256 Mo ou moins.

La carte mère supporte jusqu’à 16 Go de modules mémoire sous Windows XP

Professionnel 64-bits et sous toutes les versions 64-bits de Windows Vista. Vous pouvez

installer un maximum de 4 Go de modules mémoire sur chaque slot.
