E8465
Second Edition V2
June 2013
English
Xonar D1
PCI audio card
Quick start guide
ASUS Xonar D1 Quick start guide
1
1.1 System requirements
English
To ensure a successful installation of the Xonar D1 audio card, your computer must
meet the following requirements:
• One PCI compatible slot for the audio card
®
®
• Microsoft
Windows
Vista/XP(32/64bit)/MCE2005
®
®
• Intel
Pentium
4 1.4GHz or AMD Athlon 1400 CPU or faster CPU
• 256 MB DRAM system memory
• 60 MB available HDD space for driver installation package
• CD-ROM drive (or DVD-ROM drive) for software installation
• High-quality headphones, powered analog speakers, or digital speakers with
Dolby Digital decoder to enjoy the Ultra-High Fidelity sounds of the card
1.2 Package contents
Check your ASUS Xonar D1 audio card package for the following items:
• ASUS Xonar D1 audio card
• ASUS Xonar D1 support CD (including RMAA V6.0.6 utilities)
• Additionallow-prolebracket
• S/PDIF TOSLINK optical adapter x1
• Quick installation guide
2
ASUS Xonar D1 Quick start guide
1.3 Card installation
To install the Xonar D1 audio card:
1. Power OFF the computer, the monitor, and all other peripheral devices
connected to your computer.
English
2. Unplug the computer power cord from your computer and power outlet.
3. Touch the metal back or side panel of the computer to avoid static electricity.
4. Remove the chassis cover.
5. Locate an empty PCI slot on the motherboard.
7. Align and insert the audio card into the PCI slot until it seats in place. Make
surethegoldngersareproperlyinsertedtotheslot.
8. Secure the bracket screw that holds the audio card in place. Refer to the
picture below for the bracket screw hole.
9. Put back the chassis cover.
10. Reconnect all cables.
11. Power ON the computer.
ASUS Xonar D1 Quick start guide
3
1.4 Driver installation
English
After installing the Xonar D1 audio card on your computer, you need to install
the device driver that enables the Xonar D1 audio card to work with Windows
operating system.
The version and content of the driver CD are subject to change without notice.
If you have already installed the ASUS Xonar D1 audio card, the Found New
Hardware Wizard window may pop up before or during driver installation. See
gurebelow.
1.4.1 Installing the audio card driver
To install the device driver:
1. Click Cancel from the Found New Hardware wizard window.
2. Insert the ASUS Xonar D1 support CD into your optical drive.
If autorun is enabled, the ASUS Xonar Card Driver screen appears
automatically. Go to step 5.
If Autorun is not enabled in your computer, perform step 3.
3. Click My Computer on your desktop and double-click the optical drive icon.
4. Double-click the setup.exe icon located on the optical drive.
5. Follow the on-screen instructions to complete the installation. Read the “END
USER LICENSE AGREEMENT” in the process and make sure that you
understand and accept it before continuing the installation.
6. Whentheinstallationnishes,youmaybepromptedtorestartyourcomputer.
You can choose to restart the computer later if desired.
4
ASUS Xonar D1 Quick start guide
1.5 Connecting audio device
1.5.1 Back ports
English
SPDIF Out
Line / Mic In
Front Out
Side Surround
Center & Subwoofer
Back Surround
1.5.2 Connecting analog speakers
2 Speakers
Front Out
ASUS Xonar D1 Quick start guide
5
English

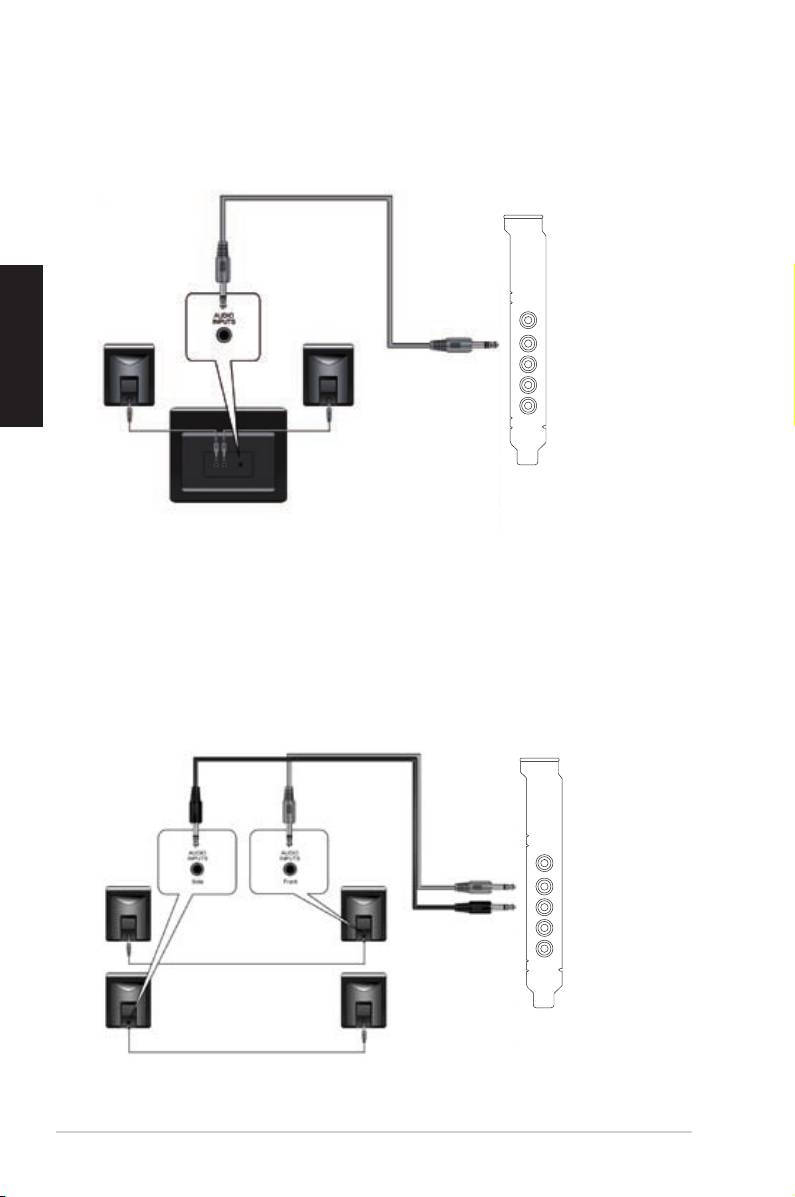

2.1 Speakers
Front Out
4 Speakers
Front Out
Side Surround
6
ASUS Xonar D1 Quick start guide
4.1 Speakers
English
Front Out
Side Surround
5.1 Speakers
Front Out
Side Surround
Center & Subwoofer
ASUS Xonar D1 Quick start guide
7
English
6.1 Speakers
Front Out
Side Surround
Center & Subwoofer
Back Surround
7.1 Speakers
Front Out
Side Surround
Center & Subwoofer
Back Surround
8
ASUS Xonar D1 Quick start guide

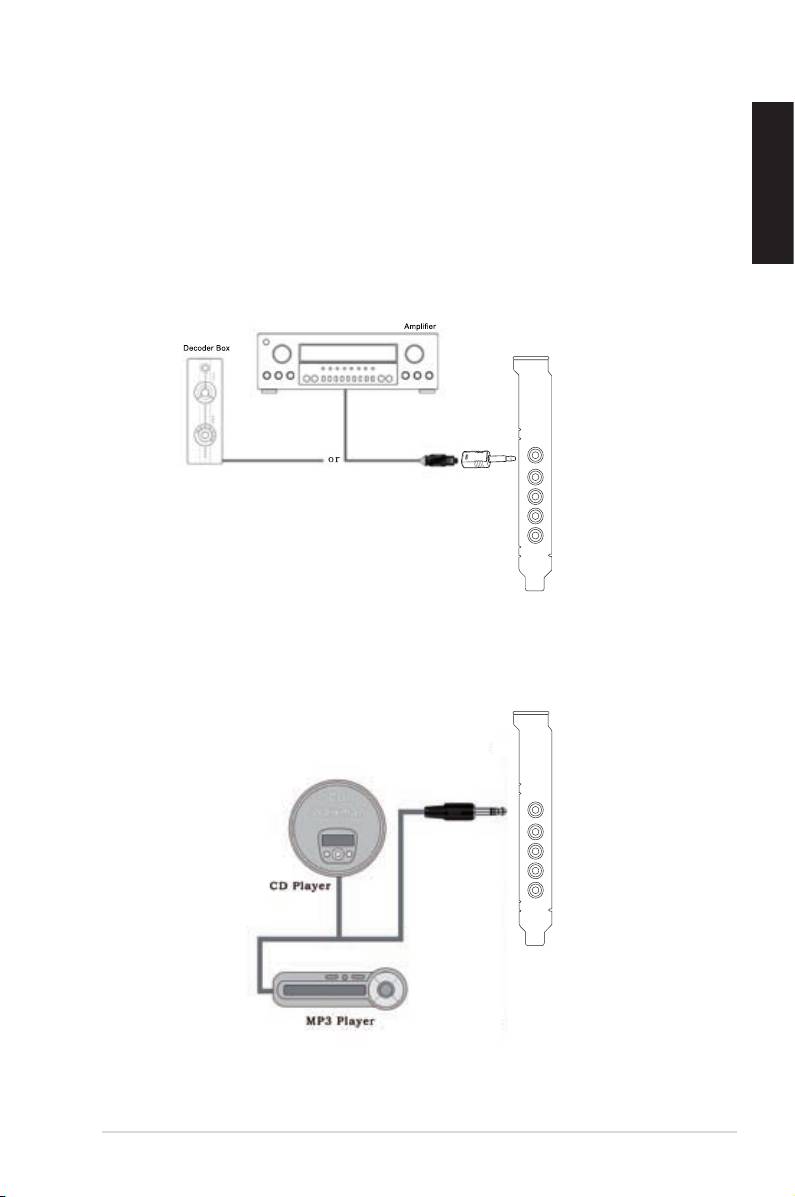

1.5.3 Connecting digital speakers
SPDIF Out
Plug the optical TOSLINK adapter into the S/PDIF-Out port. Then, connect your
decoder’sS/PDIFInporttotheopticaladapterwiththeTOSLINKopticalcable.
English
SPDIF Out
1.5.4 Connecting Line-In audio sources
Line In
ASUS Xonar D1 Quick start guide
9
English

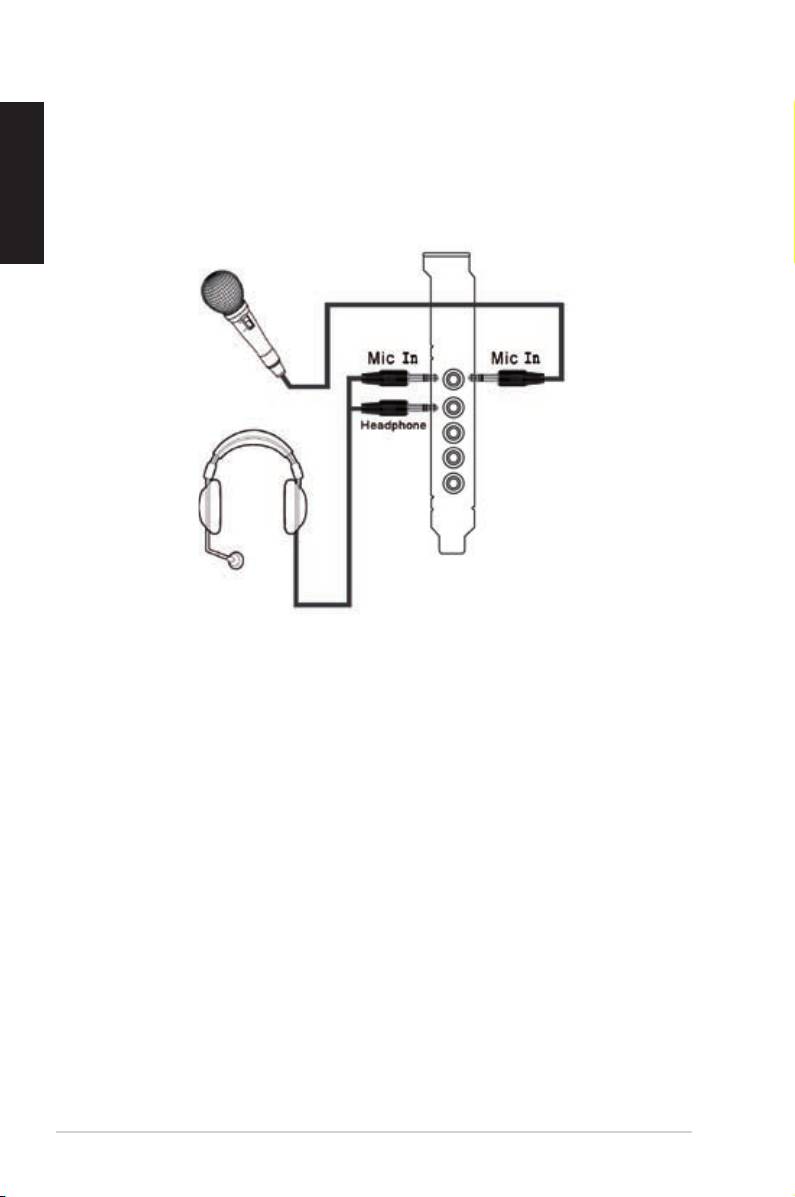

1.5.5 Connecting headphone / microphone
10
ASUS Xonar D1 Quick start guide
Xonar D1
Français
Carte son PCI
Guide d’installation rapide
ASUSXonarD1-Guided’installationrapide
11
1.1 Pré requis système
Avantd’installerlacartesonXonarD1,assurez-vousquevotreordinateurpuisse
satisfaire aux critères suivants:
• Un slot PCI disponible pour la carte son
®
®
• Microsoft
Windows
Vista/XP(32/64bits)/MCE2005
®
®
• Un processeur Intel
Pentium
4 1.4GHz ou AMD Athlon 1400 ou supérieur
• Mémoire DRAM supérieure à 256 Mo
Français
• Plusde60Mod’espacedisquedisponiblepourl’installationdespilotes
• UnlecteurdeCD-ROM(ouDVD-ROM)pourl’installationdeslogiciels
• Des écouteurs de haute qualité, des haut-parleurs analogiques ou numériques
intégrantundécodeurDolbyDigitalpourproterpleinementdelaqualitéaudio
délivrée par la carte son
1.2 Contenu de la boîte
Avantl’installation,vériezquelaboîtedevotrecartesonASUSXonarD1contient
les éléments suivants:
• Carte son ASUS Xonar D1
• CD de support ASUS Xonar D1 (incluant les utilitaires RMAA V6.0.6)
• Support demi-hauteur additionnel
• Adaptateur S/PDIF optique TOSLINK x1
• Guided’installationrapide
12
ASUSXonarD1-Guided’installationrapide

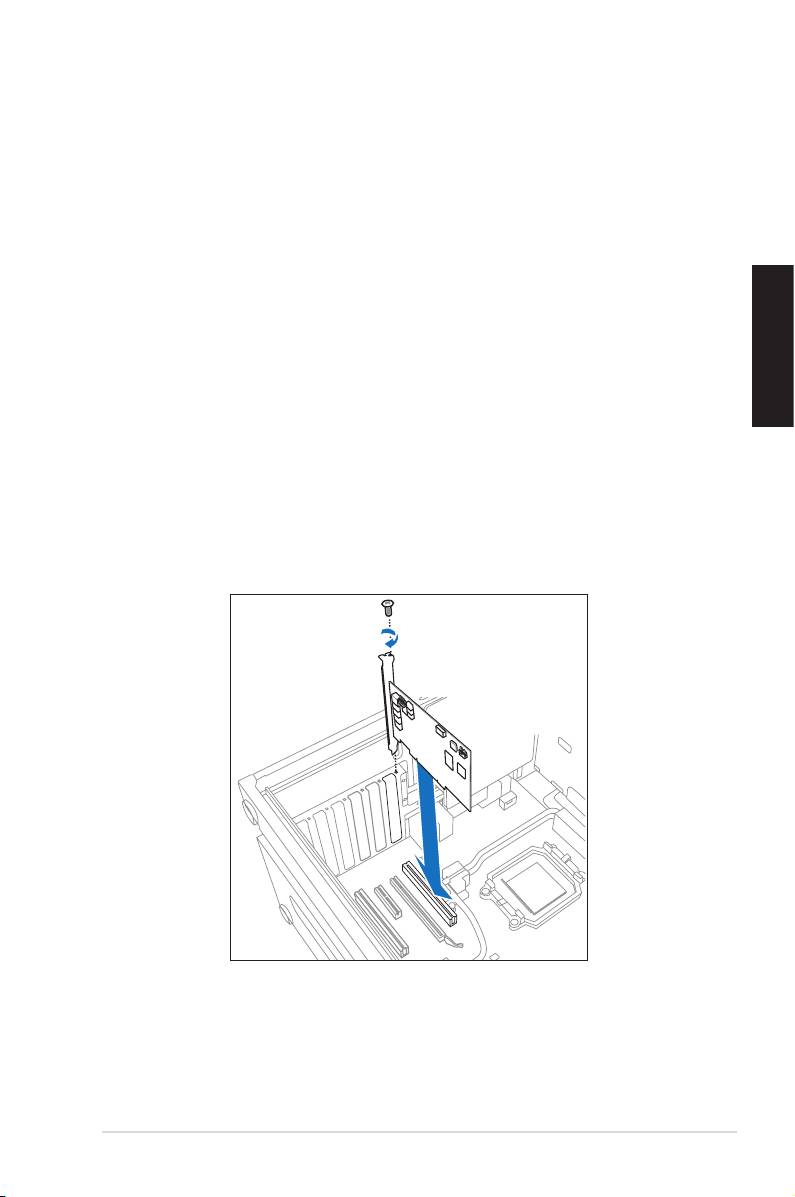

1.3 Installation de la carte
Pour installer la carte son Xonar D1:
1. Eteignezl’ordinateur,lemoniteur,ainsiquetouslesautrespériphériques
connectés à votre PC.
2. Débranchezlecordond’alimentationdevotreordinateuretdelapriseélectrique.
3. Touchez la partie arrière métallique ou le panneau latéral du châssis pour
vousdéchargerdel’électricitéstatique.
4. Retirez le panneau latéral du châssis.
5. Localisez un slot PCI libre sur la carte mère.
6. AlignezetinsérezlacartesonsurleslotPCIjusqu’àcequ’ellesoitbienen
Français
place. Assurez-vous que les connecteurs dorés sont correctement insérés
dans le slot.
7. Sécurisezlacartesonauchâssisàl’aided’unevis.Référez-vousà
l’illustrationci-dessouspourlocaliserlepasdevis.
8. Replacez le panneau latéral du châssis.
9. Reconnectez tous les câbles.
10. Allumezl’ordinateur.
ASUSXonarD1-Guided’installationrapide
13

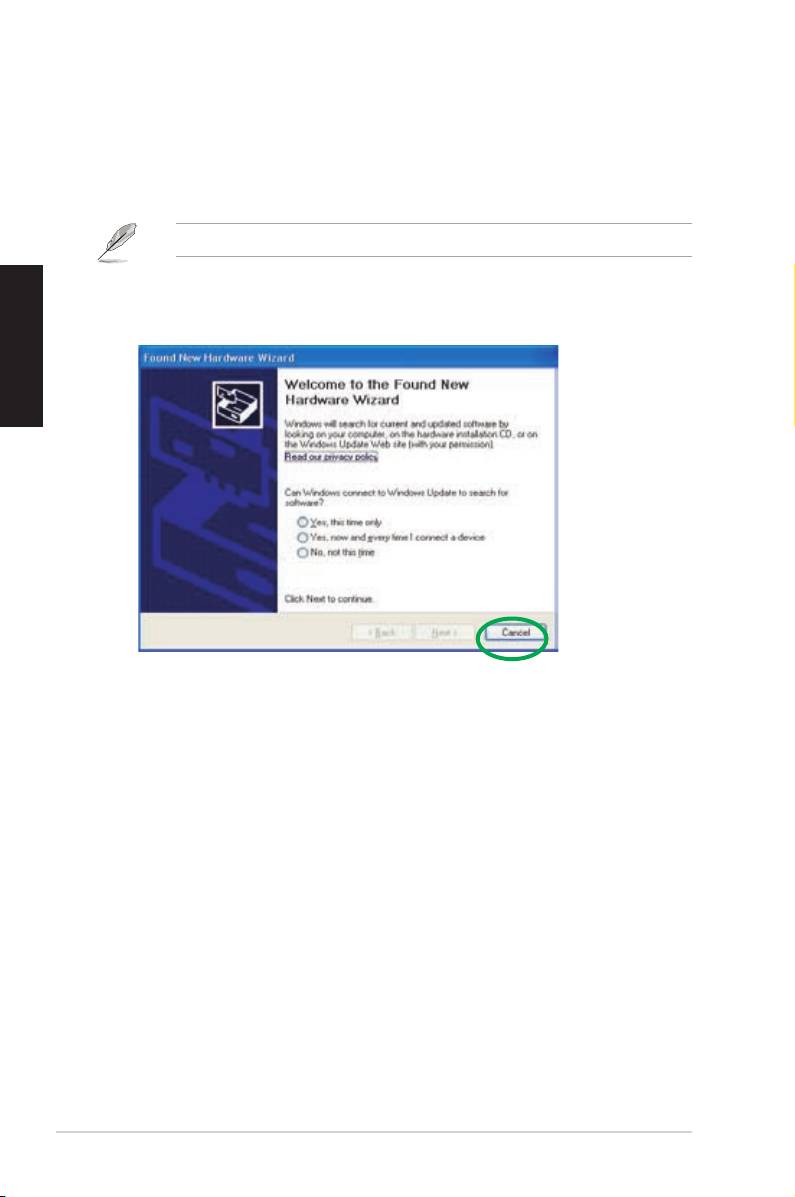

1.4 Installation des pilotes
Une fois la carte son Xonar D1 installée sur votre ordinateur, vous devrez installer
le pilote permettant à la carte son Xonar D1 de fonctionner sous un système
d’exploitationWindows.
La version et le contenu du CD des pilotes peuvent changer sans avertissement.
SivousavezdéjàinstallélacartesonASUSXonarD1,lafenêtredel’Assistant
Français
Ajoutdenouveaumatérieldétectépeutapparaîtreavantoupendantleprocessus
d’installationdespilotes.Voirlagureci-dessous.
1.4.1 Installer le pilote de la carte son
Pour installer le pilote de la carte son:
1. Cliquez sur Annulerlorsdel’apparitiondelafenêtredel’Assistant ajout de
nouveau matériel.
2. Insérez le CD de support de la carte son ASUS Xonar D1 dans votre lecteur
optique.
Sil’Exécutionautomatiqueestactivée,l’écrand’installationdupiloteASUS
XonarCardDriverapparaîtautomatiquement.Passezdirectementàl’étape5.
Sil’Exécutionautomatiquen’estpasactivéesurvotrePC,passezàl’étape3.
3. Cliquez sur Poste de travailetdouble-cliquezsurl’icônedevotrelecteuroptique.
4. Double-cliquezsurl’icônesetup.exe du CD de support.
5. Suivezlesinstructionsapparaissantàl’écranpourterminerl’installation.
Lisez le contrat de licence “END USER LICENSE AGREEMENT” et
acceptez-le pour pouvoir continuer.
6. Unefoisl’installationterminée,ilpeutvousêtredemandéderedémarrer
votre ordinateur. Vous pouvez toutefois choisir de redémarrer ultérieurement.
14
ASUSXonarD1-Guided’installationrapide

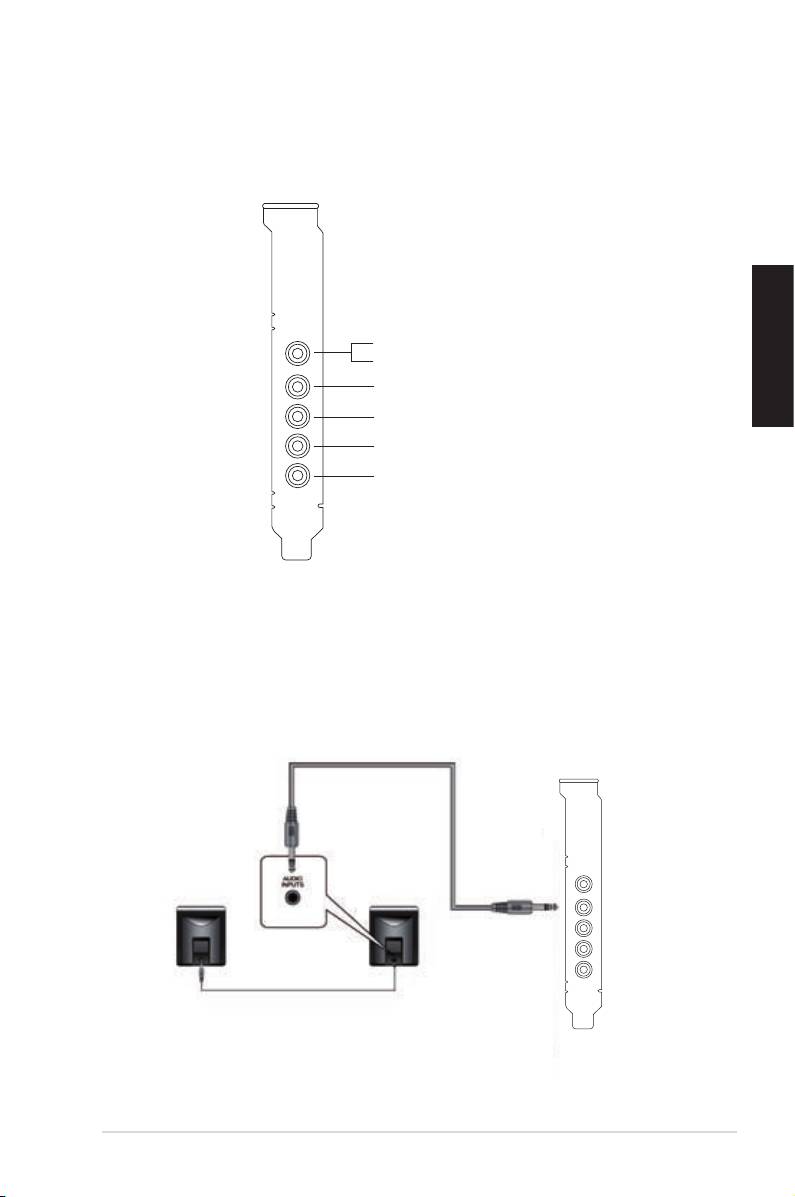

1.5 Connecter un périphérique audio
1.5.1 Ports arrières
Sortie SPDIF
Entrée audio / Entrée micro
Français
Sortie avant
Haut-parleur Surround latérale
Haut-parleur central & caisson de basses
Haut-parleur Surround arrière
1.5.2 Connecter des haut-parleurs analogiques
Conguration à 2 haut-parleurs
Sortie avant
ASUSXonarD1-Guided’installationrapide
15
Conguration 2.1
Français
Sortie avant
Conguration à 4 haut-parleurs
Sortie avant
Haut-parleur Surround latérale
16
ASUSXonarD1-Guided’installationrapide

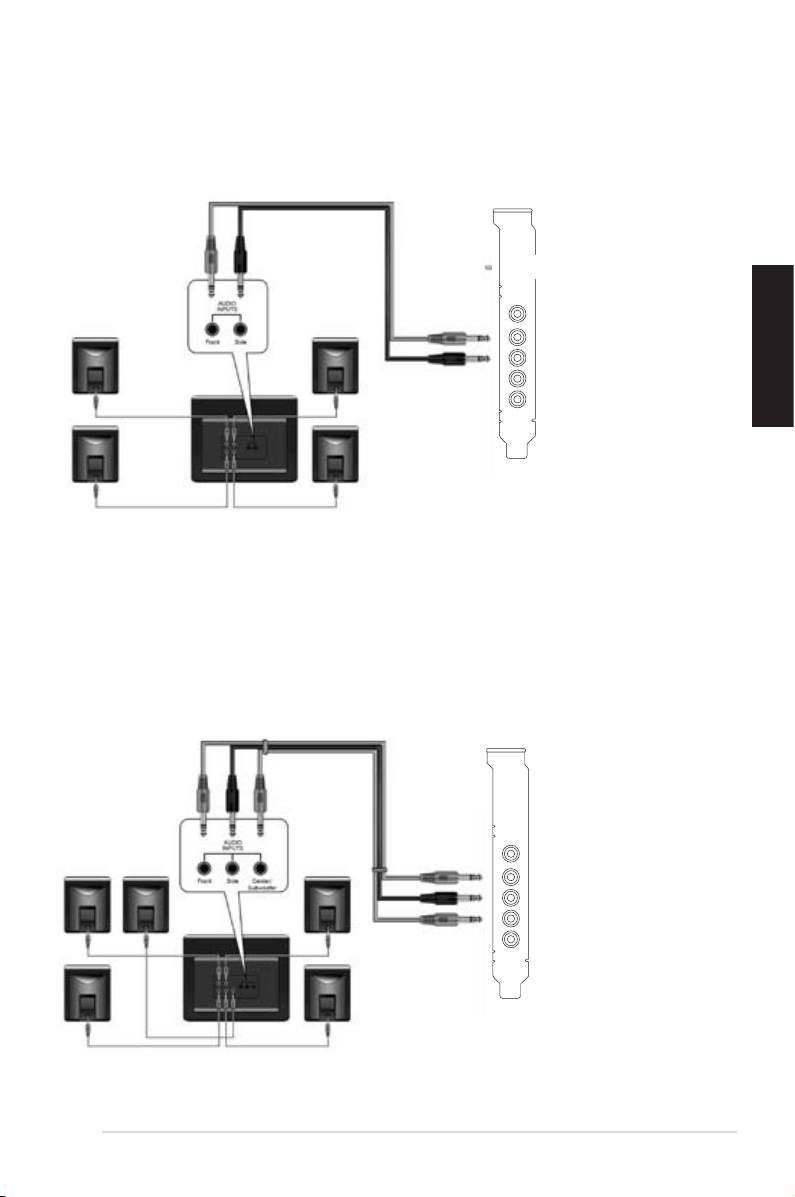

Conguration 4.1
Sortie avant
Haut-parleur Surround latérale
Français
Conguration 5.1
Sortie avant
Haut-parleur Surround latérale
Haut-parleur central & caisson de basses
ASUSXonarD1-Guided’installationrapide
17

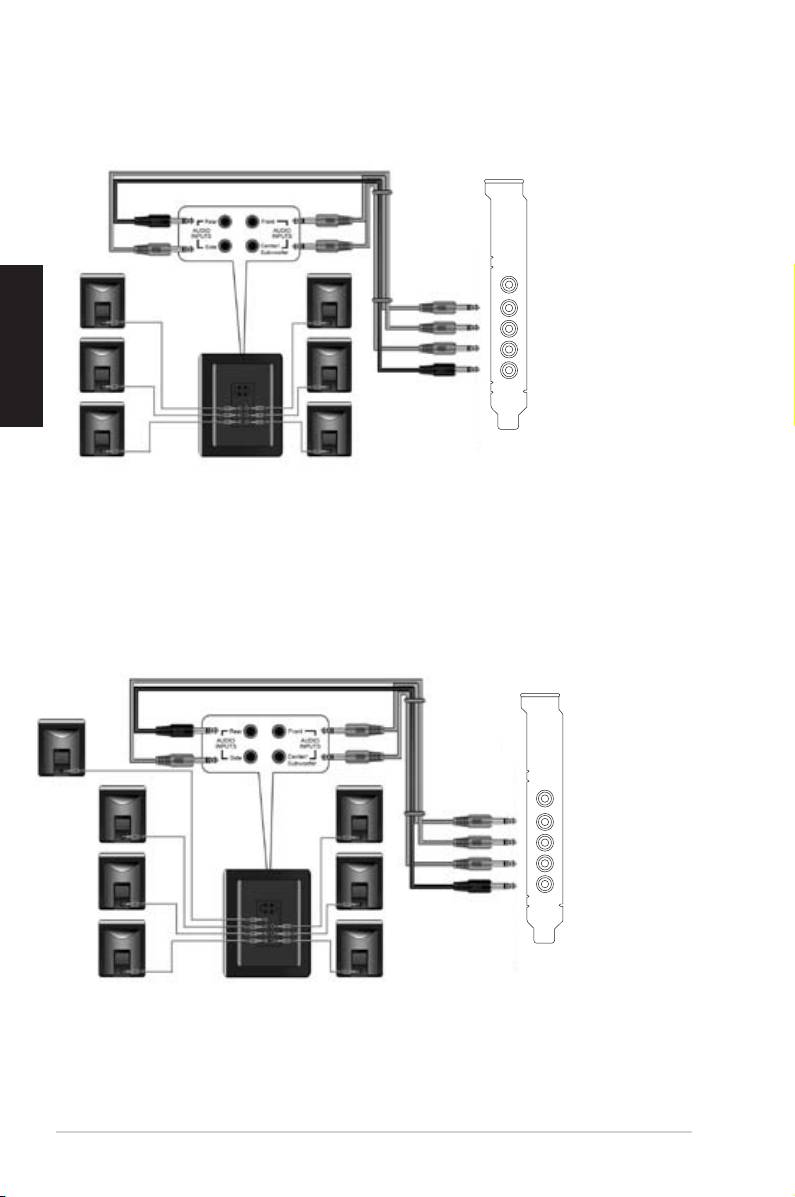

Conguration 6.1
Français
Sortie avant
Haut-parleur Surround latérale
Haut-parleur central & caisson de basses
Haut-parleur Surround arrière
Conguration 7.1
Sortie avant
Haut-parleur Surround latérale
Haut-parleur Surround arrière
18
ASUSXonarD1-Guided’installationrapide

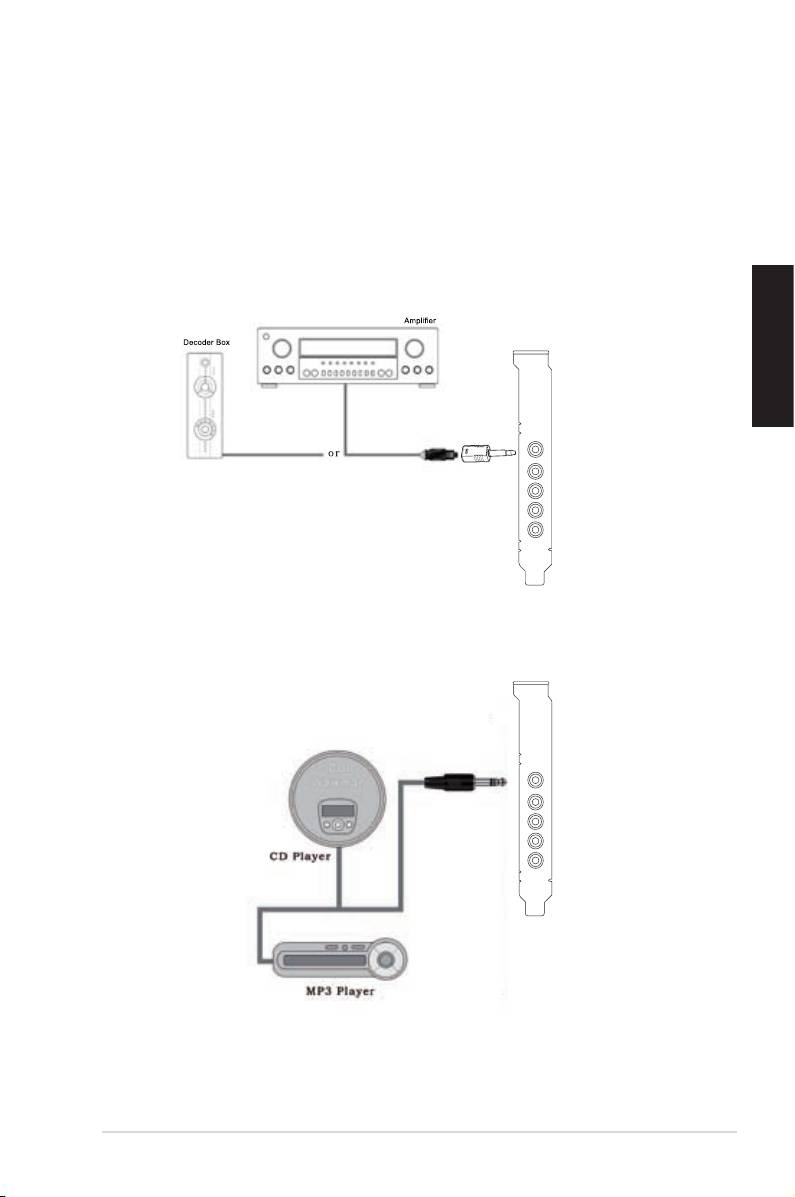

1.5.3 Connecter des haut-parleurs numériques
Sortie SPDIF
Connectezl’adaptateurTOSLINKoptiquesurleportdesortieS/PDIF.Puis,
connectezleportd’entréeS/PDIFdevotrelecteurMD/CD/DVDàl’adaptateur
optique du câble TOSLINK.
Français
Sortie SPDIF
1.5.4 Connexion de sources audio entrantes
Entrée audio
Haut-parleur Surround latérale
Haut-parleur Surround arrière
ASUSXonarD1-Guided’installationrapide
19

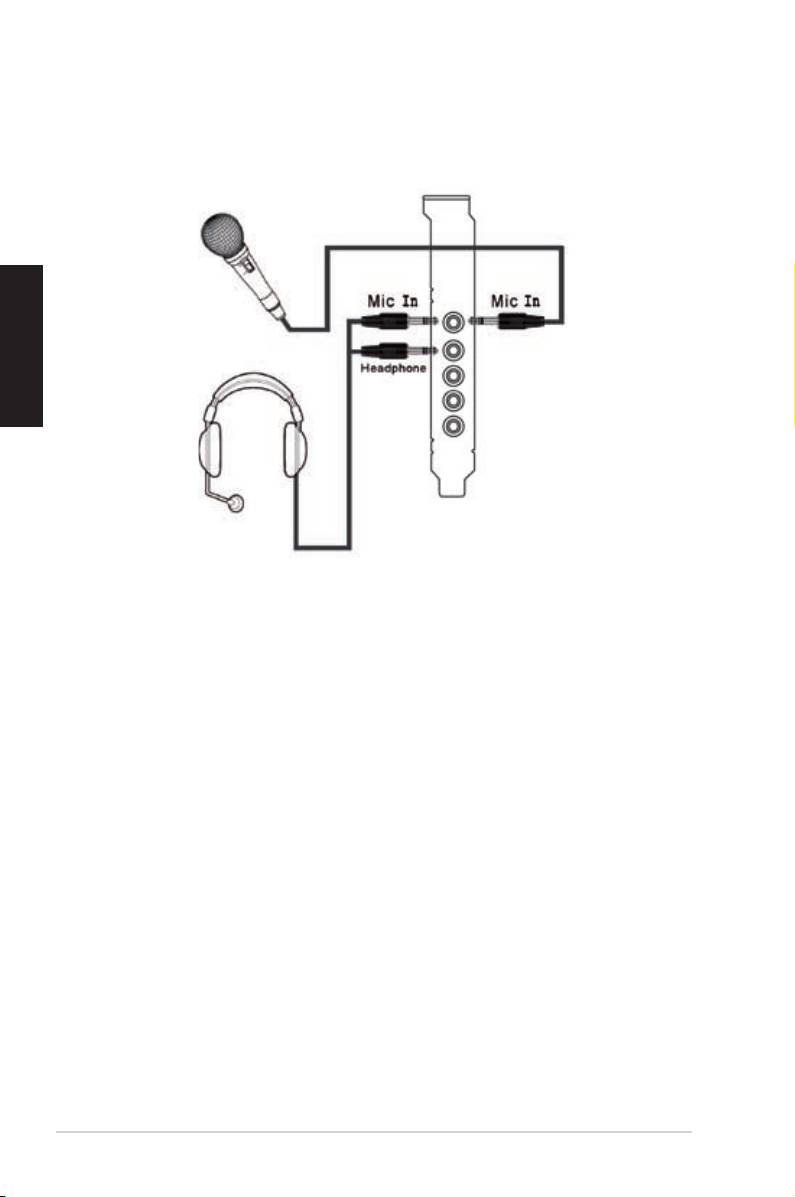

1.5.5
Connexion d’un casque / microphone
Français
20
ASUSXonarD1-Guided’installationrapide
