Xonar D1

PCI Audio-Karte

Deutsch

Schnellinstallationsanleitung

ASUS Xonar D1 Schnellinstallationsanleitung

21

1.1 Systemanforderungen

Um eine erfolgreiche Installation der Xonar D1 Audio-Karte sicherzustellen muss Ihr

Computer die folgenden Vorraussetzungen erfüllen:

• Ein PCI-kompatibler Steckplatz für die Audiokarte

®

®

• Microsoft

Windows

Vista/XP(32/64Bit)/MCE2005

®

®

• Intel

Pentium

4 1,4GHz oder AMD Athlon 1400 Prozessor oder höher

• 256 MB DRAM Systemspeicher

• 60 MB freier Festplattenspeicherplatz für die Treiberinstallationspack

• CD/DVD-ROM-Laufwerk für Software-Installation

• Hochqualitative Kopfhörer, aktive Analoglautsprecher oder digitale

Lautsprecher mit Dolby Digital-Dekoder, um den Ultra-HiFi-Sound dieser Karte

zu erleben

Deutsch

1.2 Paketinhalt

Vor der Installation überprüfen Sie Ihre ASUS Xonar D1 Audio-Kartenverpackung

auf folgenden Inhalt:

• ASUS Xonar D1 Audio-Karte

• ASUS Xonar D1-Hilfs-CD

(mit RMAA V6.0.6-Anwendungen)

• ZusätzlicheacheKlammer

• S/PDIF TOSLINK optischer Adapter 1x

• Schnellinstallationsanleitung

22

ASUS Xonar D1 Schnellinstallationsanleitung

1.3 Karteneinbau

So bauen Sie die Xonar D1 Audio-Karte ein:

1. Schalten Sie die Computer, den Monitor und alle Peripheriegeräte, die mit

dem Computer verbunden sind, aus.

2. Ziehen Sie das Netzkabel des Computers aus der Steckdose und aus dem

Computer heraus.

3. Berühren Sie die metallene Rückseite oder Seitenabdeckung des

Computers, um statische Entladungen zu vermeiden.

4. Entfernen Sie die Gehäuseabdeckung.

5. Suchen Sie einen leeren PCI-Steckplatz auf dem Motherboard.

6. Richten Sie die Audio-Karte im PCI-Steckplatz aus und stecken Sie

sie hinein, bis die Karte richtig sitzt. Vergewissern Sie sich, dass die

Goldkontakte richtig im Steckplatz stecken.

7. Sichern Sie die Karte mit einer Schraube, siehe rechte Abbildung.

8. Schließen Sie die Gehäusabdeckung.

9. Schließen Sie alle Kabel wieder an.

10. Schalten Sie den Computer ein.

Deutsch

ASUS Xonar D1 Schnellinstallationsanleitung

23

1.4 Treiberinstallation

Nach dem Einbau der Xonar D1 Audio-Karte in Ihren Computer müssen Sie die

Gerätetreiber installieren, damit die Xonar D1 Audio-Karte mit dem Windows-

Betriebssystem zusammenarbeiten kann.

Die Version und der Inhalt der Treiber-CD können ohne vorherige Ankündigung

geändert werden.

Wenn Sie die ASUS Xonar D1 Audio-Karte schon eingebaut haben, erscheint

möglicherweise vor oder während der Treiberinstallation ein Fenster des

Hardware-Assistenten (Neue Hardware gefunden). Siehe folgende Abbildung.

Deutsch

1.4.1 Installation der Audio-Kartentreiber

So installieren Sie die Gerätetreiber:

1. Klicken Sie im Fenster Neue Hardware gefunden auf Abbrechen.

2. Legen Sie die ASUS Xonar D1-Hilfs-CD in das optische Laufwerk ein.

Wenn Autorun aktiviert ist, erscheint das Fenster für die ASUS Xonar-

Kartentreiber automatisch und Sie können mit Schritt 5 fortfahren.

Wenn Autorun nicht aktiviert ist fahren Sie mit Schritt 3 fort.

3. Klicken Sie auf Ihrem Bildschirm auf Arbeitsplatz und doppelklicken Sie auf

das Symbol Ihres optischen Laufwerks.

4. Doppelklicken Sie auf das Symbol setup.exe,welchesSieaufderCDnden.

5. Folgen Sie den Bildschirmanweisungen, um die Installation fertigzustellen.

Lesen Sie die “Endbenutzer-Lizenzbestimmungen” und vergewissern

Sie sich, dass Sie alles verstanden haben. Akzeptieren Sie dann die

bestimmungen, bevor Sie mit der Installation fortfahren.

6. Wenn die Installation beendet ist, werden Sie aufgefordert Ihren Computer neu

zu starten. Sie können den Computer später neu starten, wenn gewünscht.

24

ASUS Xonar D1 Schnellinstallationsanleitung

1.5 Audio-Gerät anschließen

1.5.1 Rückseitige Anschlüsse

SPDIF-Ausgang

Line In / Mikrofoneingang / MikrofoneingangMikrofoneingang

Front-Ausgang

Surround seitlich

Mitte & Subwoofer

Surround hinten

Deutsch

1.5.2 Analoge Lautsprecher anschließen

2 Lautsprecher

Front-Ausgang

ASUS Xonar D1 Schnellinstallationsanleitung

25

1.1 Requisiti di Sistema

Per assicurare la corretta installazione della scheda audio Xonar D1, il computer

deve soddisfare i seguenti requisiti:

• Uno slot compatibile PCI per la scheda audio

®

®

• Microsoft

Windows

Vista/XP (32/64bit)/MCE2005

®

®

• CPU Intel

Pentium

4 1.4GHz o CPU AMD Athlon 1400 CPU o CPU più potente

• 256 MB di memoria di sistema DRAM

• 60MBdispaziodisponibilesuHDDperl’installazionedelpacchettodriver

• UnitàCD-ROM(oDVD-ROM)perl’installazionedeldriver

• Cufedialtaqualità,conaltoparlantianalogiciodigitaliedecodicatoreDolby

Digitalperun’ottimariproduzionedelsuono.

1.2 Contenuto della Confezione

Primadell’installazione,controllarechelaconfezionedellaschedaaudioASUSXonar

D1 contenga i seguenti elementi:

• Scheda audio ASUS Xonar D1

• CD di supporto ASUS Xonar D1 (comprese le utilità RMAA V6.0.6)

Italiano

• StaffaAggiuntivaaBassoProlo

• Adattatore Ottico S/PDIF TOSLINK x1

• Guidaall’installazionerapida

32

Guidaall’installazionerapidadiASUSXonarD1

1.3 Installazione della scheda

Per installare la scheda audio Xonar D1:

1. Spegnere il computer, il monitor e tutte le altre periferiche collegate al computer.

2. Scollegareilcavod’alimentazionedalcomputeredallapresadicorrente.

3. Toccare il pannello laterale o posteriore metallico del computer per evitare

elettricità statica.

4. Rimuovere la copertura del telaio.

5. Individuale un alloggio PCI vuoto sulla scheda madre.

6. Allineareedinserirelaschedaaudionell’alloggioPCInchéèintrodotta

completamente. Assicurarsi che i contatti dorati della scheda siano inseriti

completamentenell’alloggio.

7. Fissarelevitichessanolaschedaaudio.Fareriferimentoall’immagineche

segue per il rimando ai fori della staffa.

8. Rimettere la copertura del telaio.

9. Ricollegare tutti i cavi.

10. Accendere il computer.

Italiano

Guidaall’installazionerapidadiASUSXonarD1

33

1.4 Installazione del driver

Dopo avere installato la stazione la scheda audio Xonar D1 sul computer, è

necessario installare il driver periferica che abilita la scheda audio Xonar D1 a

funzionare insieme al sistema operativo Windows.

LaversioneedicontenutidelCDdriversonosoggettiamodicasenzapreavviso.

SelaschedaaudioXonarD1ègiàstatainstallata,primaodurantel’installazione

deldriverpotrebbeapparirelanestradidialogoInstallazioneguidatanuovo

hardware.Fareriferimentoallagurachesegue.

Italiano

1.4.1 Installazione del driver scheda audio

Per installazione il driver della periferica:

1. Fare clic su AnnullanellanestraInstallazione guidata nuovo hardware.

2. InserireilCDdisupportoASUSXonarD1nell’unitàottica.

 Selafunzioned’esecuzioneautomaticaèabilitata,laschermataASUS

Xonar Card Driver appare automaticamente. Andare al punto 5.

 Sesulcomputernonèattivatalafunzioned’esecuzioneautomatica,eseguire

le istruzioni del punto 3.

3. Faredoppioclicsull’iconadeldesktopRisorse del Computer e fare doppio

clicsull’iconadell’unitàottica.

4. Faredoppioclicsull’iconasetup.exedell’unitàottica.

5. Seguireleistruzionisuschermopercompletarel’installazione.Leggerei

contenuti di “Contratto di licenza” ed assicurarsi di capirlo e di accettarlo

primadicontinuareconl’installazione.

6. Alterminedell’installazione,potrebbeessererichiestodiriavviareilcomputer.

Se voluto, si può scegliere di riavviare il sistema in un secondo tempo.

34

Guidaall’installazionerapidadiASUSXonarD1

1.5 Connessione dei Dispositivi Audio

1.5.1 Porte Posteriori

Uscita SPDIF

Ingresso linea / Ingresso microfono

Uscita frontale

Surround laterale

Centrale e Subwoofer

Surround posteriore

1.5.2 Connessione degli Altoparlanti Analogici

Italiano

2

Casse

Uscita frontale

Guidaall’installazionerapidadiASUSXonarD1

35

2.1 Casse

Uscita frontale

Italiano

4 Casse

Uscita frontale

Surround laterale

36

Guidaall’installazionerapidadiASUSXonarD1

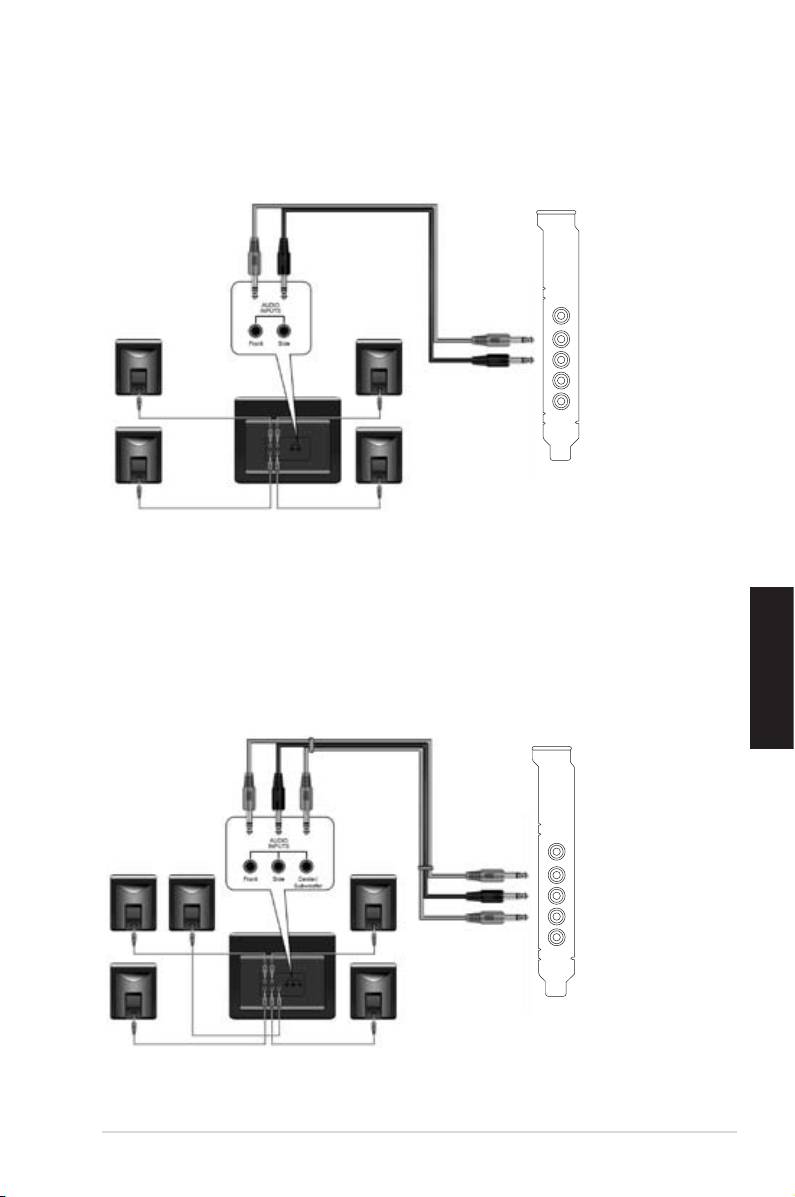

4.1 Casse

Uscita frontale

Surround laterale

5.1 Casse

Italiano

Uscita frontale

Surround laterale

Centrale e Subwoofer

Guidaall’installazionerapidadiASUSXonarD1

37

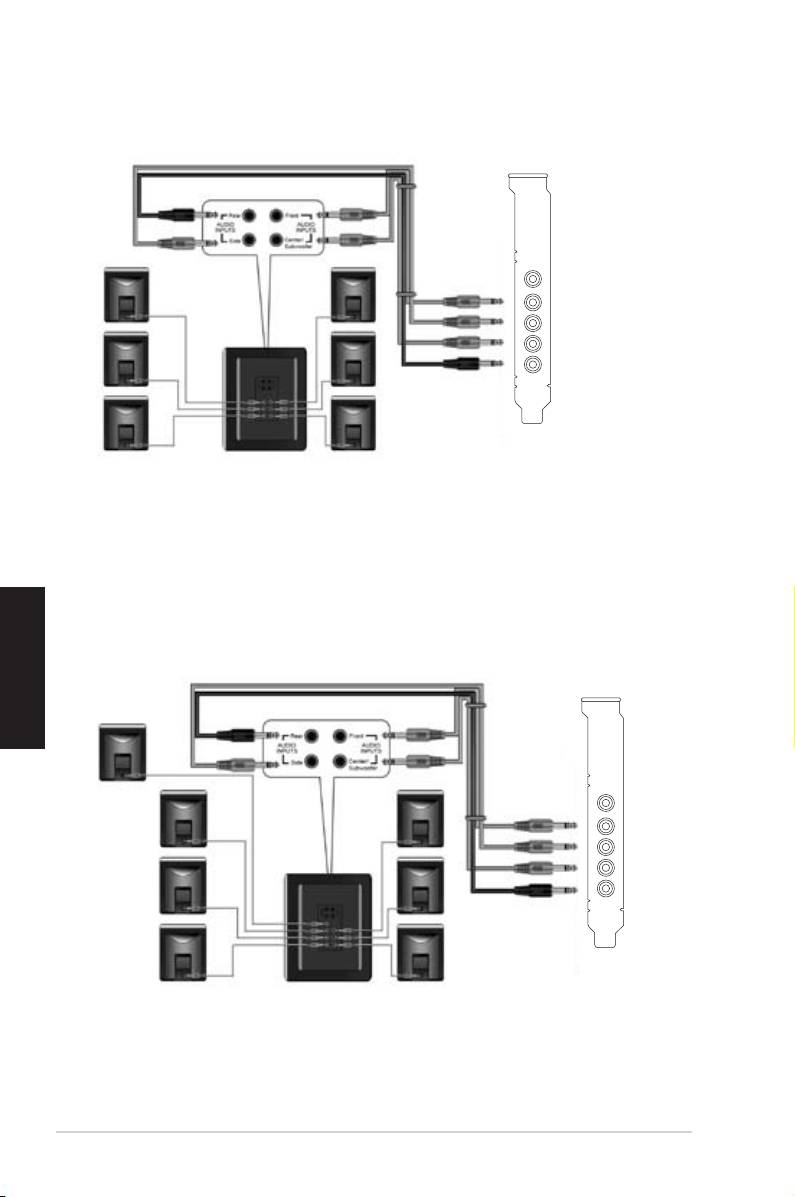

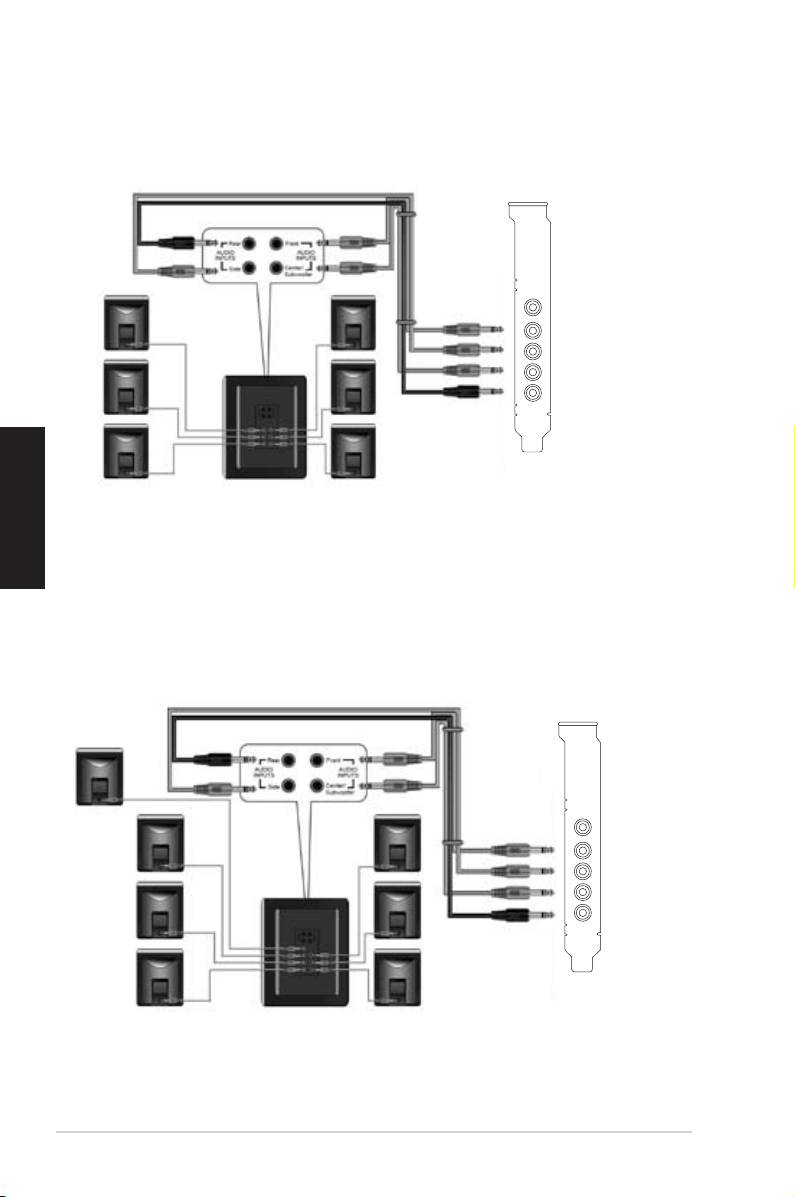

6.1 Casse

Uscita frontale

Surround laterale

Centrale e Subwoofer

Surround posteriore

7.1 Casse

Italiano

Uscita frontale

Surround laterale

Centrale e Subwoofer

Surround posteriore

38

Guidaall’installazionerapidadiASUSXonarD1

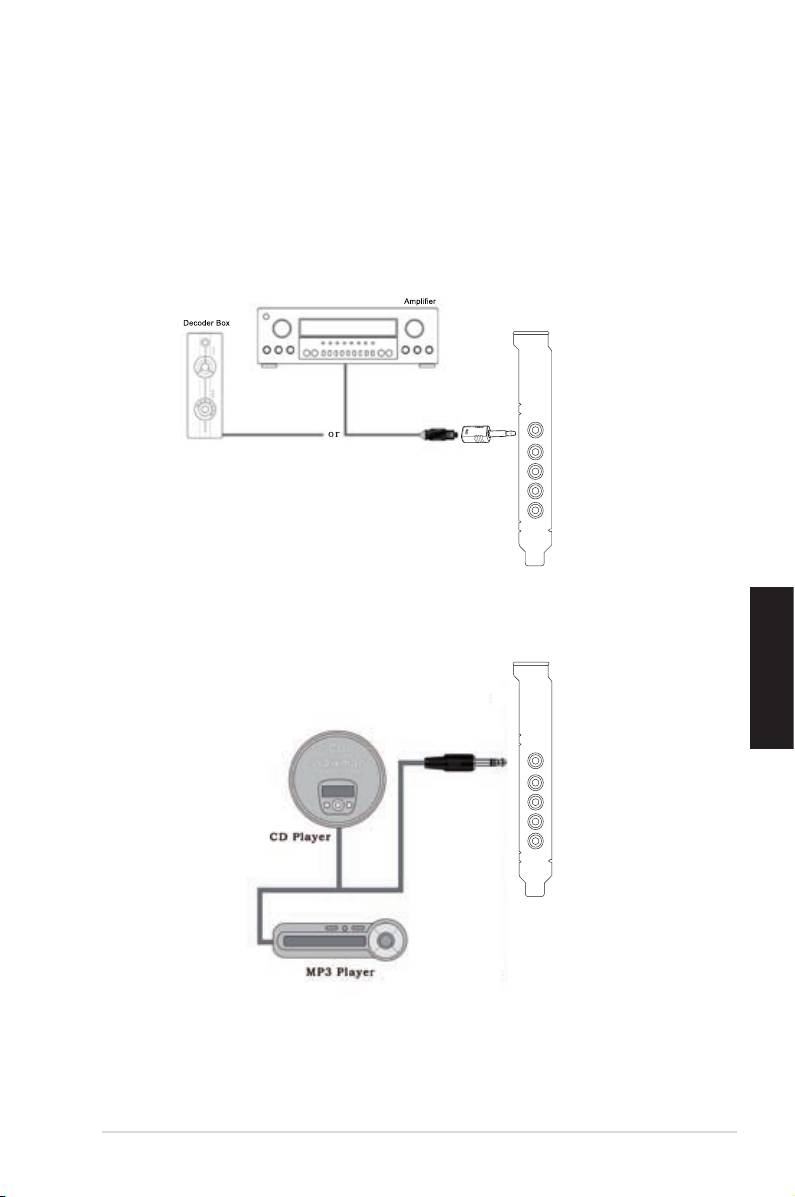

1.5.3 Connessione degli Altoparlanti Digitali

Uscita SPDIF

Inserirel’adattatoreotticoTOSLINKnellaportaS/PDIF-Out.Poi, collegare la

portaingressoS/PDIFdeldecodicatoreall’adattatoreotticousandouncavoottico

TOSLINK.

Uscita SPDIF

1.5.4 Connessione delle Sorgenti Audio Line-In

Italiano

Ingresso linea

Guidaall’installazionerapidadiASUSXonarD1

39

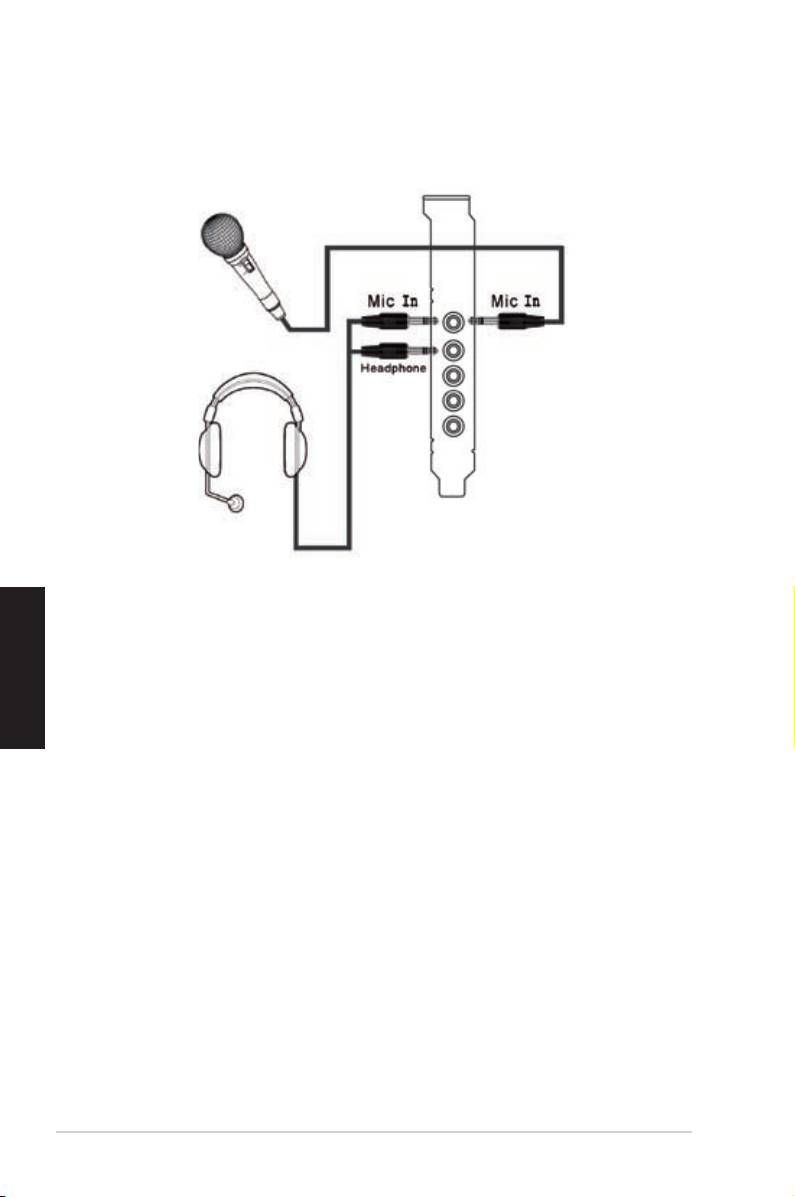

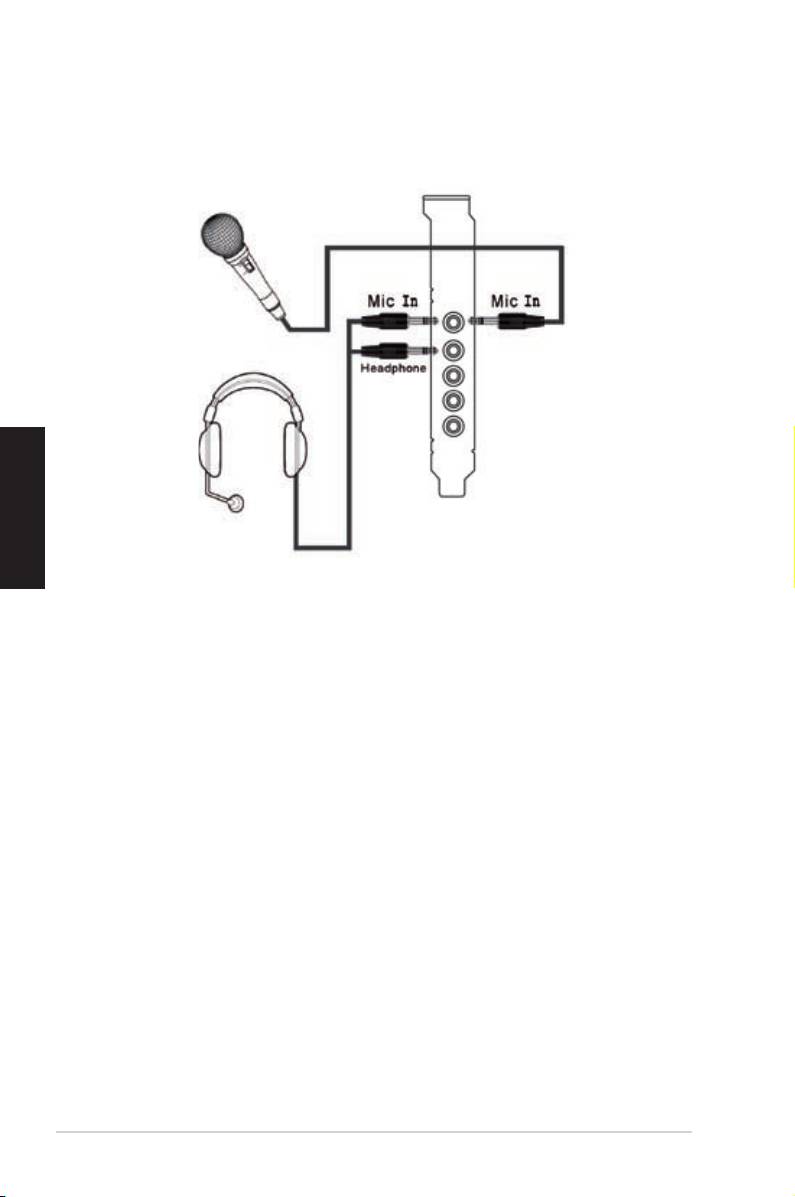

1.5.5

Collegamento delle cufe / microfono

Italiano
