Carte mère ASUS P4SGX-MX

Français

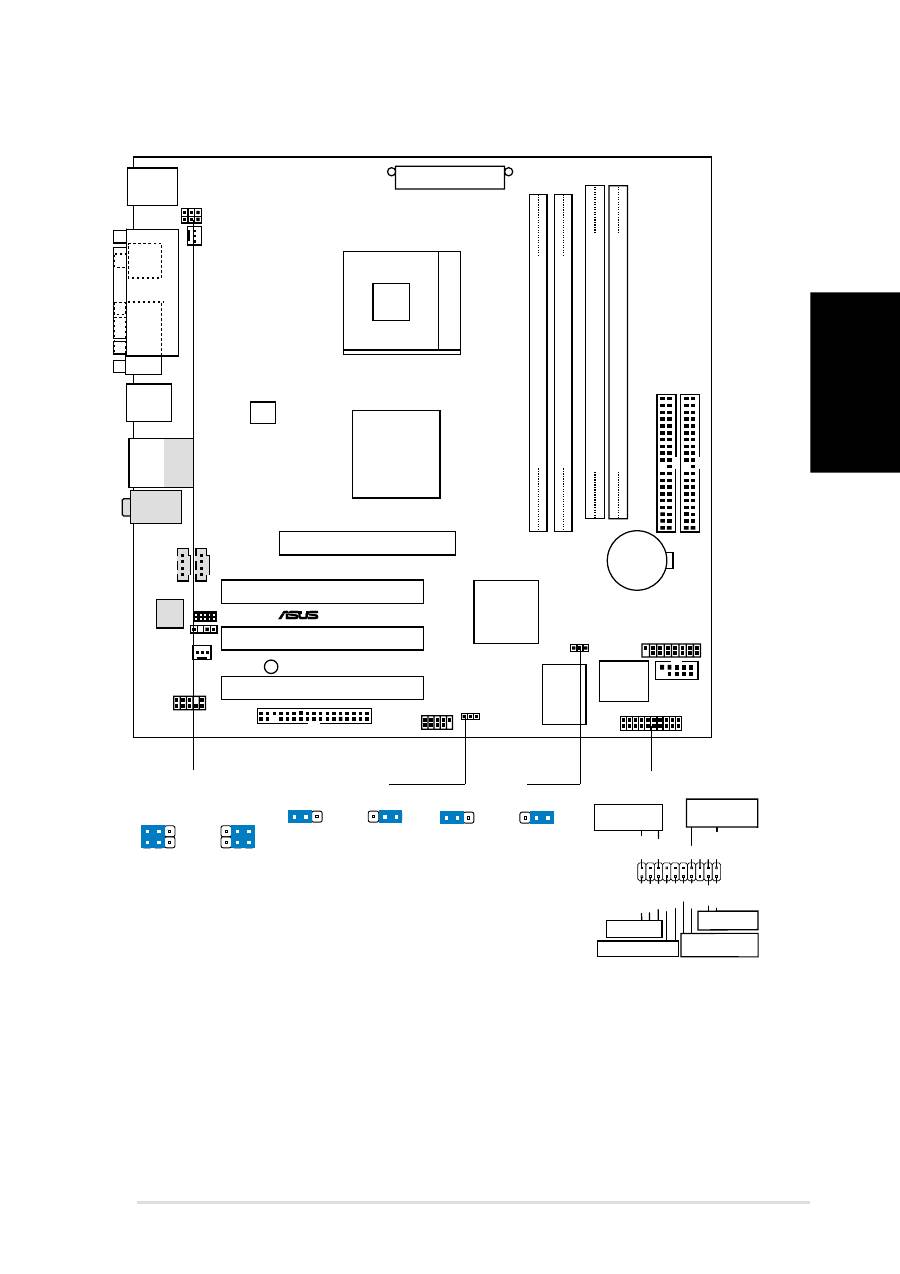

1. Schéma de la carte mère

PANEL1

PLED

Ground

PWR

+5V

Speaker

Ground

ExtSMI#

Ground

Reset

Ground

Ground

+5VSB

IDELED+

IDELED-

Ground

SMI Lead

IDE_LED

LED alimentation

Connecteur

Haut-parleur

Bouton de reset

Commutateur

d’alimentation ATX

* Nécessite une alimentation ATX.

FLOPPY1

PANEL1

CD1

CHA_FAN1

SiS650GX

HOST/

Memory

Controller

AUX1

P4SGX-MX

®

GAME1

FP_AUDIO1

Super

I/O

2Mbit

Flash

BIOS

PCI Slot 1

SEC_IDE1

Accelerated Graphics Port

(AGP)

USBPWR_34

SiS962L

MuTLOL

Media

I/0

SPDIF_OUT1

ATX12V1

CPU_FAN1

PRI_IDE1

SB_PWR1

USBPWR_56

USB_56

COM1

Socket 478

PCI Slot 2

PCI Slot 3

PS/2KBMS

T: Mouse

B: Keyboard

P

ARALLEL

 POR

T

VGA1

Below:Mic In

Center:Line Out

Top:Line In

RJ-45

Top:

USB3

USB4

Bottom:

USB20_12

ATX Power Connector

DIMM Socket 1 (64/72-bit, 168-pin module)

2 3

DIMM Socket 1 (64/72-bit, 168-pin module)

0 1

DDR DIMM2 (64/72 bit, 184-pin module)

2 3

DDR DIMM1 (64/72 bit, 184-pin module)

0 1

USBPWR_12

Audio

Codec

CLRTC1

CR2032 3V

Lithium Cell

CMOS Power

SPDIF1

MDC1

Normal

(Default)

1 2

Clear CMOS

3

2

CLRTC1

+5V

(Default)

1 2

+5VSB

3

2

USBPWR_12

USBPWR_34

+5V

(Default)

1 2

+5VSB

3

2

USBPWR_56

3

Carte mère ASUS P4SGX-MX

Fran

ç

ais

3. Mémoire système

La carte mère possède deux connecteurs DIMM DDR (Double Data Rate) et deux

connecteurs DIMM SDR (Single Data Rate) qui supportent jusqu’à 2Go de

mémoire DDR PC2700*/PC2100/PC1600 non-ECC ou SDRAM PC133/100.

Un DIMM DDR possède les mêmes dimensions physiques qu’un DIMM SDR, mais

il est de doté de 184 broches comparé aux 168 des DIMM SDR. De plus, un DIMM

DDR possède une seule encoche alors qu’un DIMM SDR en possède deux.

2. Installer le CPU

Suivez cette procédure pour installer un processeur CPU.

1. Localisez le socket 478 broches ZIF sur la carte mère.

2. Déverrouillez le socket en pressant sur le levier situé sur le côté, puis levez le

jusqu’à un angle de 90°-100°.

3. Positionnez le processeur au dessus du socket de telle sorte que son coin

marqué corresponde à la base du levier du socket.

4. Insérez avec précautions le CPU dans le socket jusqu’à ce qu’il soit bien en

place.

5. Lorsque le CPU est en place, abaissez le levier du socket afin de fixer le

processeur. Le levier clique pour indiquer qu’il est bien verrouillé.

ATTENTION!

Le CPU ne possède qu’une seule orientation correcte. NE PAS forcer

sur le CPU lorsque vous le placez sur le socket afin d’éviter de tordre

ses broches et de l’endommager !

1. Assurez-vous de débrancher l’alimentation avant d’ajouter ou de

retirer des DIMM ou d’autres composants système. Sinon, vous

pouvez sévèrement endommager la carte mère ou d’autres

composants du système.

2. Les connecteurs mémoires DDR et SDRAM ne peuvent pas être

utilisés simultanément.

P4SGX-MX

®

P4SGX-MX 168-Pin DIMM Sockets

20 Pins

60 Pins

88 Pins

P4SGX-MX

®

P4SGX-MX 184-Pin DDR DIMM Sockets

80 Pins

104 Pins

*: PC2700 testé par ASUS

4

Carte mère ASUS P4SGX-MX

Fran

ç

ais

Mettre à jour le BIOS

Utiliser ASUS EZ Flash pour mettre à jour le BIOS

ASUS EZ Flash vous permet de mettre à jour facilement le BIOS, sans avoir

recours au long procédé qui consiste à booter à partir d’une disquette et à utiliser

un utilitaire DOS. EZ Flash est intégré dans le micro-programme du BIOS et est

donc accessible en pressant simplement sur <Alt> + <F2> pendant le POST.

Utiliser AFLASH pour mettre à jour le BIOS

AFLASH.EXE est un éditeur de mémoire flash qui met à jour le BIOS en chargeant

un nouveau fichier BIOS dans la flash ROM programmable sur la carte mère. Cet

utilitaire travaille en mode DOS. Pour déterminer la nouvelle version du BIOS de

votre carte mère, vérifiez les quatre derniers numéros du code affiché en haut à

gauche de l’écran au démarrage. Les nombres les plus élevés représentent la

version de BIOS la plus récente.

4. Informations sur le BIOS

La Flash ROM sur la carte mère stocke le Setup. Lorsque vous démarrez

l’ordinateur, pressez <Delete> pendant le POST (Power-On Self Test) pour entrer

dans la Setup du BIOS. Sinon, le POST continue ses tests de routine.

Si vous désirez entrer dans le Setup après le POST, redémarrez l’ordinateur en

pressant <Ctrl> + <Alt> + <Delete>, ou en pressant le bouton de reset sur le boîtier

du système. Vous pouvez aussi redémarrer en éteignant puis rallumant le système

et en pressant <Delete> pendant le POST.

Si vous rencontrez n’importe quel problème système, vous pouvez entrer dans le

Setup du BIOS et charger les valeurs par défaut en pressant <F5>. Lorsque la

fenêtre de confirmation apparaît, choisissez [Yes]. Pressez <F10> pour

sauvegarder vos modifications et sortir du setup.

5. Informations sur le CD technique

Cette carte mère supporte les systèmes d’exploitation Windows 98SE/ME/2000/

XP. Installez toujours la dernière version d’OS et les mises à jour correspondantes

de manière à maximiser les caractéristiques de votre hardware.

Le CD technique livré avec la carte mère contient des logiciels et de nombreux

pilotes et utilitaires qui améliorent les fonctions de la carte mère.

Pour utiliser le CD technique, insérez-le simplement dans votre lecteur CD-ROM.

si Autorun est activé dans votre ordinateur, le CD affiche automatiquement l’écran

de bienvenue et les menus d’installation.

Si l’écran de bienvenue n’apparaît pas automatiquement, localisez le fichier

ASSETUP.EXE dans le dossier BIN du CD technique et double-cliquez dessus.

5

ASUS P4SGX-MX-Motherboard

Deutsch

1. Motherboard-Layout

PANEL1

PLED

Ground

PWR

+5V

Speaker

Ground

ExtSMI#

Ground

Reset

Ground

Ground

+5VSB

IDELED+

IDELED-

Ground

* Benötigt ATX-Stromversorgung.

SMI-Leiter

ATX-Stromschalter

Strom-LED

IDE-LED

Reset-Schalter

Lautsprecher-

anschluss

FLOPPY1

PANEL1

CD1

CHA_FAN1

SiS650GX

HOST/

Memory

Controller

AUX1

P4SGX-MX

®

GAME1

FP_AUDIO1

Super

I/O

2Mbit

Flash

BIOS

PCI Slot 1

SEC_IDE1

Accelerated Graphics Port

(AGP)

USBPWR_34

SiS962L

MuTLOL

Media

I/0

SPDIF_OUT1

ATX12V1

CPU_FAN1

PRI_IDE1

SB_PWR1

USBPWR_56

USB_56

COM1

Socket 478

PCI Slot 2

PCI Slot 3

PS/2KBMS

T: Mouse

B: Keyboard

P

ARALLEL

 POR

T

VGA1

Below:Mic In

Center:Line Out

Top:Line In

RJ-45

Top:

USB3

USB4

Bottom:

USB20_12

ATX Power Connector

DIMM Socket 1 (64/72-bit, 168-pin module)

2 3

DIMM Socket 1 (64/72-bit, 168-pin module)

0 1

DDR DIMM2 (64/72 bit, 184-pin module)

2 3

DDR DIMM1 (64/72 bit, 184-pin module)

0 1

USBPWR_12

Audio

Codec

CLRTC1

CR2032 3V

Lithium Cell

CMOS Power

SPDIF1

MDC1

Normal

(Default)

1 2

Clear CMOS

3

2

CLRTC1

+5V

(Default)

1 2

+5VSB

3

2

USBPWR_12

USBPWR_34

+5V

(Default)

1 2

+5VSB

3

2

USBPWR_56

6

ASUS P4SGX-MX-Motherboard

Deutsch

3. System-Arbeitsspeicher

Das Motherboard hat zwei Double Data Rate (DDR) DIMM-Steckplätze und zwei

Single Data Rate (SDR) DIMM-Steckplätze, die bis zu 2GB nicht-ECC PC2700*/

PC2100/PC1600 DDR oder PC133/100 SDRAM DIMMs unterstützen.

Ein DDR DIMM hat die selben Abmessungen wie ein SDR DIMM. Dennoch hat ein

DDR DIMM 184 Pole, während ein SDR DIMM 168 Pole hat. Übrigens hat ein

DDR DIMM eine Kerbe, während ein SDR DIMM zwei Kerben hat.

2. Installieren der CPU

Folgen Sie bitte den nachstehenden Schritten, um Ihre CPU zu installieren.

1. Suchen Sie den 478-poligen ZIF-Sockel auf dem Motherboard.

2. Öffnen Sie den Sockel, indem Sie den Hebel seitwärts drücken und dann bis

zu einem Winkel von 90°-100° anheben.

3. Richten Sie die CPU auf den Sockel aus, so daß ihre markierte Ecke in

Richtung des Hebelgelenks zeigt.

4. Setzen Sie die CPU vorsichtig in den Sockel, bis sie richtig sitzt.

5. Drücken Sie dann den Sockelhebel nach unten, bis er am seitlichen Riegel

einrastet, um die CPU zu sichern.

WARNUNG!

Die CPU passt nur in eine Richtung in den Sockel. Drücken Sie die

CPU nicht mit Gewalt in den Sockel, um das Verbiegen der

Kontaktstifte und Schäden an der CPU zu vermeiden!

1. Stecken Sie unbedingt zuerst das Netzkabel aus, bevor Sie DIMMs

oder andere Systemkomponenten installieren oder entfernen.

Ansonsten können das Motherboard und die anderen

Systemkomponenten stark beschädigt werden.

2. DDR- und SDRAM-Speichersteckplätze können nicht gleichzeitig

verwendet werden.

P4SGX-MX

®

P4SGX-MX 168-Pin DIMM Sockets

20 Pins

60 Pins

88 Pins

P4SGX-MX

®

P4SGX-MX 184-Pin DDR DIMM Sockets

80 Pins

104 Pins

*: Von ASUS getestete PC2700-Unterstützung.

7

ASUS P4SGX-MX-Motherboard

Deutsch

Aktualisieren des BIOS

Verwenden des ASUS EZ Flash zum Aktualisieren des BIOS

Das ASUS EZ Flash gestattet Ihnen das BIOS auf einfache Art und Weise  zu

aktualisieren, ohne durch den langen Prozess mit einer Diskette und einem DOS-

basierten Utility gehen zu müssen. Das EZ Flash ist in

die

 BIOS-Firmware integriert,

so daß Sie nur <Alt> + <F2> während des POSTs drücken müssen, um es zu starten.

Verwenden des AFLASH zum Aktualisieren des BIOS

AFLASH.EXE ist ein Flash Memory Writer-Utility, welches das BIOS durch Laden

einer neuen BIOS-Datei in das programmierbare Flash ROM am Motherboard

aktualisiert. Dieses Utility arbeitet nur im DOS-Modus. Achten Sie auf die letzten

vier Zahlen des Codes, der während des Bootens in der oberen linken Ecke des

Bildschirms angezeigt wird, um die BIOS-Version Ihres Motherboards

herauszufinden. Größere Zahlen bedeuten eine neuere BIOS-Version.

4. Informationen über das BIOS

Das Setup-Utility ist im Flash ROM des Motherboards gespeichert. Wenn Sie den

Computer einschalten, drücken Sie bitte <Entf> während des Einschalt-Selbsttests

(POST), um das Setup-Utility aufzurufen. Ansonsten setzt der POST mit seinen

Testroutinen fort.

Wollen Sie nach dem POST das Setup-Utility aufrufen, starten Sie bitte das

System neu, indem Sie <Strg> + <Alt> + <Entf> oder den Reset-Schalter am

Computergehäuse drücken. Sie können ebenfalls das System ausschalten und

anschließend <Entf> während des POSTs drücken, nachdem Sie den Computer

wieder eingeschaltet haben.

Sie können <F5> im BIOS-Setup-Utility drücken, um die Standardeinstellungen zu

laden, wenn Systemprobleme auftreten. Wählen Sie [Yes], wenn ein

Bestätigungsfenster erscheint. Drücken Sie <F10>, um Ihre Änderung zu

speichern und das Setup-Utility zu beenden.

5. Informationen über die Software Support CD

Das Motherboard unterstützt die Windows 98SE/ME/2000/XP-Betriebssysteme.

Verwenden Sie bitte immer die letzte Version des Betriebssystems und führen die

entsprechende Aktualisierung durch, um die maximale Leistung Ihrer Hardware zu

erhalten.

Die dem Motherboard beigefügte Support CD beinhaltet nützliche Software und

einige Utility-Treiber, die die Funktionen des Motherboards verstärken.

Legen Sie einfach die CD in Ihr CD-ROM-Laufwerk ein. Ein Begrüßungsbild

,

 sowie

ein Installationsmenü

,

 erscheint automatisch, wenn die Autorun-Funktion in Ihrem

System aktiviert ist.

Falls das Begrüßungsfenster nicht automatisch erscheint, klicken Sie bitte doppelt

auf die Datei ASSETUP.EXE in dem BIN-Ordner auf der Support CD, um das

Installationsmenü aufzurufen.

8

 Scheda madre ASUS P4SGX-MX

Italiano

1. Layout della scheda madre

FLOPPY1

PANEL1

CD1

CHA_FAN1

SiS650GX

HOST/

Memory

Controller

AUX1

P4SGX-MX

®

GAME1

FP_AUDIO1

Super

I/O

2Mbit

Flash

BIOS

PCI Slot 1

SEC_IDE1

Accelerated Graphics Port

(AGP)

USBPWR_34

SiS962L

MuTLOL

Media

I/0

SPDIF_OUT1

ATX12V1

CPU_FAN1

PRI_IDE1

SB_PWR1

USBPWR_56

USB_56

COM1

Socket 478

PCI Slot 2

PCI Slot 3

PS/2KBMS

T: Mouse

B: Keyboard

P

ARALLEL

 POR

T

VGA1

Below:Mic In

Center:Line Out

Top:Line In

RJ-45

Top:

USB3

USB4

Bottom:

USB20_12

ATX Power Connector

DIMM Socket 1 (64/72-bit, 168-pin module)

2 3

DIMM Socket 1 (64/72-bit, 168-pin module)

0 1

DDR DIMM2 (64/72 bit, 184-pin module)

2 3

DDR DIMM1 (64/72 bit, 184-pin module)

0 1

USBPWR_12

Audio

Codec

CLRTC1

CR2032 3V

Lithium Cell

CMOS Power

SPDIF1

MDC1

Normal

(Default)

1 2

Clear CMOS

3

2

CLRTC1

+5V

(Default)

1 2

+5VSB

3

2

USBPWR_12

USBPWR_34

+5V

(Default)

1 2

+5VSB

3

2

USBPWR_56

PANEL1

PLED

Ground

PWR

+5V

Speaker

Ground

ExtSMI#

Ground

Reset

Ground

Ground

+5VSB

IDELED+

IDELED-

Ground

SMI Lead

IDE_LED

LED della

corrente

Connettore

altoparlanti

Interruttore

Reimposta

Interruttore di

corrente ATX

* Richiede una fonte di alimentazione ATX.

9

 Scheda madre ASUS P4SGX-MX

Italiano

3. Memoria del Sistema

La scheda madre ha due prese DIMM DDR (Double Data Rate) e due prese DIMM

SDR (Single Data Rate) che supportano DDR non-ECC PC2700*/PC2100/PC1600

o DIMM SDRAM PC133/100 di dimensioni fino a 2GB.

Il DIMM DDR ha le stesse dimensioni fisiche di un DIMM SDR, ma ha un’impronta

a 184 pin contro i 168 del DIMM SDR. Inoltre, il DIMM DDR ha una dentellatura

singola, mentre il DIMM SDR ne ha due.

2. Installazione del CPU

Per installare una CPU seguire i passaggi seguenti:

1. Individuare il socket ZIF a 478 contatti sulla scheda madre.

2. Sbloccare la levetta di chiusura spingendola lateralmente verso l'esterno e poi

alzandola fino a porla quasi in verticale.

3. Posizionare la CPU sopra il socket in modo che l'angolo smussato combaci

con la base della levetta di chiusura.

4. Inserire delicatamente la CPU nel socket.

5. Quando la CPU è inserita, spingere in giù la levetta di chiusura per bloccarla.

La levetta va ad incastrarsi in posizione orizzontale rispetto al socket.

AVVERTENZA!

La CPU può entrare in sede soltanto se correttamente orientata. NON

FORZATE la CPU ad entrare nel socket: potreste rompere o stortare i

pin, danneggiando la CPU.

1. Assicurarsi di scollegare l'alimentazione prima di aggiungere o

rimuovere le DIMM o qualsiasi altro componente del sistema.

Diversamente si causeranno danni irreparabili alla scheda madre e

ad altri componenti del sistema.

2. Gli slot di memoria DDR e SDRAM non possono essere utilizzati

simultaneamente.

P4SGX-MX

®

P4SGX-MX 168-Pin DIMM Sockets

20 Pins

60 Pins

88 Pins

P4SGX-MX

®

P4SGX-MX 184-Pin DDR DIMM Sockets

80 Pins

104 Pins

*: Il supporto PC2700 è testato da ASUS.

10

 Scheda madre ASUS P4SGX-MX

Italiano

Aggiornamento dei BIOS

Uso di AFLASH per aggiornare i BIOS

AFLASH.EXE è una utility che aggiorna il file BIOS contenuto nella ROM

programmabile della scheda madre. Questa utility funziona soltanto nella modalità

DOS. Per determinare la versione del BIOS della vostra scheda madre, controllate

gli ultimi quattro numeri del codice mostrato sullo schermo nell'angolo in alto a

sinistra durante l'accensione. Numeri più alti indicano un BIOS più recente.

Uso di ASUS EZ Flash per aggiornare i BIOS

La funzione ASUS EZ Flash vi permette di aggiornare il BIOS con facilità, senza

dover utilizzare un dischetto di avviamento DOS ed una utility DOS

(AZFLASH.EXE). EZ Flash è accessibile premendo <ALT>+<F2> durante la fase

di POST (avvio del PC).

4. Informazioni BIOS

La ROM Flash sulla scheda madre memorizza il menu di configurazione BIOS.

Quando avviate il PC, premete <CANC> durante l'avvio (fase di POST) per

accedere al menu. Altrimenti il PC procederà con la fase di test ed avvierà il

sistema operativo. Se vorrete accedere al menu di configurazione a PC già

acceso, sarà necessario riavviare il computer. Nel caso si incontrino problemi di

configurazione è sempre possibile riprestinare i valori predefiniti premendo <F5>  e

scegliendo <SI> dalla finestra di conferma. Premete poi <F10> per salvare i

cambiamenti e riavviare il PC.

5. Informazioni sul CD di supporto al Software

Questa scheda madre supporta un sistema operativo (OS) Windows 98SE/ME/

2000/XP. Installate sempre l’ultima versione OS e gli aggiornamenti corrispondenti,

in modo da massimizzare le funzioni del vostro hardware.

Il CD di supporto in dotazione alla scheda madre contiene dei software utili e

diversi utility driver che potenziano le funzioni della scheda madre.

Per cominciare a usare il CD di supporto, basta inserire il CD nel CD-ROM drive. Il

CDmostra automaticamente lo schermo di benvenuto e i menu dell’installazione se

Autorun è attivato nel vostro computer.

Se lo schermo di benvenuto non compare automaticamente, trovate e cliccate due

volte il file ASSETUP.EXE dalla cartella BIN nel CD di supporto per mostrare i

menu.

11

Placa base ASUS P4SGX-MX

Espa

ñ

ol

1. Distribución de placa base

PANEL1

PLED

Ground

PWR

+5V

Speaker

Ground

ExtSMI#

Ground

Reset

Ground

Ground

+5VSB

IDELED+

IDELED-

Ground

Terminal SMI

IDE_LED

LED de

alimentación

Conexión de

altavoces

Interruptor de

reinicio

Interruptor de

alimentación ATX

* Necesita una fuente de alimentación ATX.

FLOPPY1

PANEL1

CD1

CHA_FAN1

SiS650GX

HOST/

Memory

Controller

AUX1

P4SGX-MX

®

GAME1

FP_AUDIO1

Super

I/O

2Mbit

Flash

BIOS

PCI Slot 1

SEC_IDE1

Accelerated Graphics Port

(AGP)

USBPWR_34

SiS962L

MuTLOL

Media

I/0

SPDIF_OUT1

ATX12V1

CPU_FAN1

PRI_IDE1

SB_PWR1

USBPWR_56

USB_56

COM1

Socket 478

PCI Slot 2

PCI Slot 3

PS/2KBMS

T: Mouse

B: Keyboard

P

ARALLEL

 POR

T

VGA1

Below:Mic In

Center:Line Out

Top:Line In

RJ-45

Top:

USB3

USB4

Bottom:

USB20_12

ATX Power Connector

DIMM Socket 1 (64/72-bit, 168-pin module)

2 3

DIMM Socket 1 (64/72-bit, 168-pin module)

0 1

DDR DIMM2 (64/72 bit, 184-pin module)

2 3

DDR DIMM1 (64/72 bit, 184-pin module)

0 1

USBPWR_12

Audio

Codec

CLRTC1

CR2032 3V

Lithium Cell

CMOS Power

SPDIF1

MDC1

Normal

(Default)

1 2

Clear CMOS

3

2

CLRTC1

+5V

(Default)

1 2

+5VSB

3

2

USBPWR_12

USBPWR_34

+5V

(Default)

1 2

+5VSB

3

2

USBPWR_56

12

Placa base ASUS P4SGX-MX

Espa

ñ

ol

3. Memoria de sistema

La placa base tiene dos zócalos DIMM DDR (Double Data Rate, doble velocidad

de datos) y dos zócalos DIMM SDR (Single Data Rate, velocidad de datos

sencilla) que admite hasta 2GB de DDR no ECC PC2700*/PC2100/PC1600 o de

DIMM SDRAM PC133/100.

Los DIMM DDR tienen las mismas dimensiones que un DIMM SDR, pero tiene una

conexión de 184 contactos comparados con los 168 contactos del DIMM SDR.

Además, un DIMM DDR sólo tiene una ranura en lugar de las dos de un DIMM SDR.

2. Instalación de la CPU

Para instalar la CPU siga estos pasos.

1. Localice el zócalo ZIF de 478 pins en la placa base.

2. Desbloquee el zócalo pulsando la palanca hacia un lateral, a continuación,

levántela hasta un ángulo de 90°-100°.

3. Coloque la CPU sobre el zócalo de forma que la esquina marcada coincida

con la base de la palanca del zócalo.

4. Introduzca la CPU con cuidado en el zócalo hasta que ajuste en su sitio.

5. Cuando la CPU entra en su sitio, empúje hacia abajo la palanca para fijar la

CPU. La palanca se fijará al lateral del zócalo con un clic para indicar que ha

quedado fijada.

ADVERTENCIA

La CPU ajusta solamente con una orientación. NO la fuerce en el

zócalo para evitar doblar o dañar los contactos y dañar la CPU.

1. Asegúrese de desconectar la fuente de alimentación antes de

agregar o retirar DIMM o cualquier otro componente del sistema.

Si no lo hace, podrían causarse serios daños en la placa base y en

otros componentes del sistema.

2. Las ranuras DDR y SDRAM de memoria no pueden utilizarse de

forma simultánea.

P4SGX-MX

®

P4SGX-MX 168-Pin DIMM Sockets

20 Pins

60 Pins

88 Pins

P4SGX-MX

®

P4SGX-MX 184-Pin DDR DIMM Sockets

80 Pins

104 Pins

*: Soporta memoria PC2700 comprobado por ASUS

13

Placa base ASUS P4SGX-MX

Espa

ñ

ol

Actualización de la BIOS

Utilización de ASUS EZ Flash para actualizar la BIOS

La función ASUS EZ Flash le permite actualizar fácilmente la BIOS sin necesidad

de pasar a través del largo proceso de inicio desde un disquete y usar una utilidad

basada en DOS. La EZ Flash está integrada en el firmware de la BIOS para que

pueda acceder a ella simplemente pulsando <Alt> + <F2> durante la

comprobación inicial (POST).

Utilización de AFLASH para actualizar la BIOS

AFLASH.EXE es una utilidad de escritura de la memoria Flash que actualiza la

BIOS cargando el nuevo archivo en la ROM flash programable de la placa base.

Esta utilidad funciona solamente en el modo DOS. Para determinar la version de

la BIOS de su placa base, compruebe el último número del código mostrado en la

esquina superior izquierda de su pantalla durante el inicio. Cuanto mayor sea el

número, más reciente será el archivo de la BIOS.

4. Información de la BIOS

La ROM Flash de la placa base almacena la utilidad de configuración. Cuando

arranque el equipo, pulse <Supr.> durante la comprobación inicial (POST) para

entrar en la utilidad de configuración. Si no lo hace, POST continuará con sus

pruebas de rutina.

Si desea entrar en la utilidad de configuración tras la comprobación inicial (POST),

reinicie el sistema pulsando <Ctrl> + <Alt> + <Supr.> o pulsando el botón de

reinicio del chásis del sistema. También puede reiniciar el equipo apagándolo y

volviendo a encenderlo y pulsando <Supr.> durante la POST.

Si aparece algún problema con el sistema, puede entrar en al utilidad de

configuración de la BIOS y cargar los valores predeterminados pulsando <F5>.

Cuando aparezca una ventana de confirmación, seleccione [Yes]. Pulse <F10>

para guardar los cambios y salir de la utilidad de configuración.

5. Información del CD de software

Esta placa base admite los sistemas operativos Windows 98SE/ME/2000/XP (SO).

Instale siempre la versión más reciente del SO y las actualizaciones

correspondientes para maximizar las funciones del hardware.

El CD que se suministra con la placa base contiene un útil software y varios

controladores para mejorar las características de la placa base.

Para comenzar a utilizar el CD, simplemente tiene que introducirlo en la unidad de

CD-ROM. El CD mostrará automáticamente la pantalla de bienvenida y los menús

de instalación si su equipo tiene activada la función de reproducción automática.

Si la pantalla de bienvenida no aparece automáticamente, localice y haga doble

clic sobre el archivo ASSETUP.EXE de la carpeta BIN del CD para mostrar los

menús.

истемная плата ASUS P4SGX-MX

у

сский

14

1. хема системной платы

FLOPPY1

PANEL1

CD1

CHA_FAN1

SiS650GX

HOST/

Memory

Controller

AUX1

P4SGX-MX

®

GAME1

FP_AUDIO1

Super

I/O

2Mbit

Flash

BIOS

PCI Slot 1

SEC_IDE1

Accelerated Graphics Port

(AGP)

USBPWR_34

SiS962L

MuTLOL

Media

I/0

SPDIF_OUT1

ATX12V1

CPU_FAN1

PRI_IDE1

SB_PWR1

USBPWR_56

USB_56

COM1

Socket 478

PCI Slot 2

PCI Slot 3

PS/2KBMS

T: Mouse

B: Keyboard

P

ARALLEL

 POR

T

VGA1

Below:Mic In

Center:Line Out

Top:Line In

RJ-45

Top:

USB3

USB4

Bottom:

USB20_12

ATX Power Connector

DIMM Socket 1 (64/72-bit, 168-pin module)

2 3

DIMM Socket 1 (64/72-bit, 168-pin module)

0 1

DDR DIMM2 (64/72 bit, 184-pin module)

2 3

DDR DIMM1 (64/72 bit, 184-pin module)

0 1

USBPWR_12

Audio

Codec

CLRTC1

CR2032 3V

Lithium Cell

CMOS Power

SPDIF1

MDC1

Normal

(Default)

1 2

Clear CMOS

3

2

CLRTC1

+5V

(Default)

1 2

+5VSB

3

2

USBPWR_12

USBPWR_34

+5V

(Default)

1 2

+5VSB

3

2

USBPWR_56

PANEL1

PLED

Ground

PWR

+5V

Speaker

Ground

ExtSMI#

Ground

Reset

Ground

Ground

+5VSB

IDELED+

IDELED-

Ground

ндикатор SMI

IDE_LED

ндикатор

питания

азъем динамика

)нопка

перезагрузки

+ыключатель

питания ATX

* еобходим блок питания ATX.

истемная плата ASUS P4SGX-MX

у

сский

15

3. истемная память

а материнской плате раположены два разъема для DDR DIMM (модуль памяти с

двухрядным расположением выводов и с удвоенной скоростью передачи данных) и два

разъема для SDR DIMM (модуль памяти с двухрядным расположением  выводов и с

нормальной скоростью передачи данных). )опускается использование SDRAM

DIMM non-ECC PC2700*/PC2100/PC1600 DDR или PC133/100 с объемом до 2 7б.

2. Установка процессора

)ля установки процессора необходимо выполнить следующие действия.

1.

айдите на мaтеринской плате 478-контактное гнездо ZIP

.

2.

?азблокируйте разъем, оттянув рычажок в сторону и подняв его вверх под углом

90°-100°.

3.

?асположите процессор над разъемом таким образом, чтобы промаркированный

угол соответствовал основанию рычажка разъема.

4.

Аккуратно вставьте процессор в разъем.

5.

Eеперь, когда процессор установлен на место, надавите рычажок вниз для

фиксации процессора до щелчка.

567У5687696!

Gроцессор может быть установлен только в одном положении. H

применяйте силу при установке процессора в разъем для предотвращения

деформации контактов и повреждения процессора!

1.

Gеред началом монтажа или демонтажа модулей DIMM

убедитесь, что питание отключено. есоблюдение данного

условия может вызвать повреждение материнской платы или

других компонентов системы.

2.

ельзя одновременно использовать модули DDR и SDRAM.

P4SGX-MX

®

P4SGX-MX 168-Pin DIMM Sockets

20 Pins

60 Pins

88 Pins

P4SGX-MX

®

P4SGX-MX 184-Pin DDR DIMM Sockets

80 Pins

104 Pins

Jодуль DDR DIMM обладает такими же размерами, как и обычный модуль SDR

DIMM, но, в отличие от него, имеет 184-контактный разъем, вместо 168-контактного

на модулях SDR DIMM. Kроме того, на модуле DDR DIMM находится один ключ, в

то время как на модулях SDR DIMM два ключа.

*: Gоддеpжкa памяти PC2700 подтверждено ASUS.

истемная плата ASUS P4SGX-MX

у

сский

16

Обновление  BIOS

спользование ASUS EZ Flash для обновления BIOS

ASUS EZ Flash позволяет быстро обновить BIOS без необходимости проходить весь

процесс загрузки с дискеты и использования утилиты в DOS. EZ Flash является кодом,

находящимся в BIOS, и вызывается по нажатию <Alt> + <F2> во время процедуры

Power-On Self Tests (POST).

спользование AFLASH для обновления BIOS

AFLASH.EXE является утилитой  обновления BIOS, которая загружает новый код

BIOS в программируемую Flash-память на системной плате. Эта утилита работает

только в режиме DOS. )ля определения версии BIOS системной платы, посмотрите на

последние четыре цифры кода, отображаемого в левом верхнем углу экрана во время

загрузки. aольшие значения соответствуют более новой версии BIOS.

4. нформация о BIOS

Flash-память системной платы содержит программу установки. Gри включении

компьютера для входа в программу установкинажмите <Delete> во время Power-On

Self Test (POST). c противном случае будет продолжено выполнение обычных

тестовых процедур POST.

Hсли необходимо зайти в программу установки после завершения процедуры POST,

перезагрузите компьютер нажатием на клавиши <Ctrl> + <Alt> + <Delete>, либо при

помощи кнопки перезагрузки, находящейся на корпусе. Eакже можно выключить

компьютер, а затем снова включить и нажать <Delete> во время POST.

Hсли в системе возникают неполадки, можно зайти в программу настройки BIOS и,

нажав <F5>, загрузить значения по умолчанию. Gри появлении запроса на

подтверждение выберите [Yes]. ажмите <F10> для сохранения сделанных изменений

и выхода из программы.

5. нформация о компакт-диске с 5О

)анная системная плата поддерживается операционными системами

Windows 98SE/ME/2000/XP. ?екомендуется устанавливать наиболее новые

операционные системы и соответствующие обновления для полноценного

использования возможностей аппаратного обеспечения.

Kомпакт-диск, поставляемый вместе с системной платой, содержит  полезные

программы и утилиты, расширяющие возможности системной платы.

jтобы начать работу с этим компакт-диском, вставьте его в привод CD-ROM.

Автоматически запустится экран приветствия и установочные меню (если функция

Автозапуск включена).

Hсли экран приветствия не появился автоматически, для его отображения найдите и

запустите файл ASSETUP.EXE, находящийся в каталоге BIN на компакт-диске.
