Quick Start Guide

First Edition

July 2009

Copyright © 2009 ASUSTeK COMPUTER INC.

All Rights Reserved

U4903

M4A785T-M

Motherboard

Français

ASUS M4A785T-M

.  Installer le CPU

Pour installer le CPU :

1.  Localisez le socket du CPU sur la carte mère.

2.  Soulevez le levier du support à un angle de 90° minimum.

3.   Placez le CPU sur le socket en vous assurant que la marque en forme de triangle

doré soit bien placée en bas à gauche du socket.

4.  Insérez  avec  soin  le  processeur  sur  son  support  jusqu’à  ce  qu’il  s’insère

correctement.

5.  Une fois le processeur mis en place, rabattez le levier du support pour sécuriser

le processeur. Le levier se bloque sur le petit ergot latéral pour indiquer qu’il est

en place.

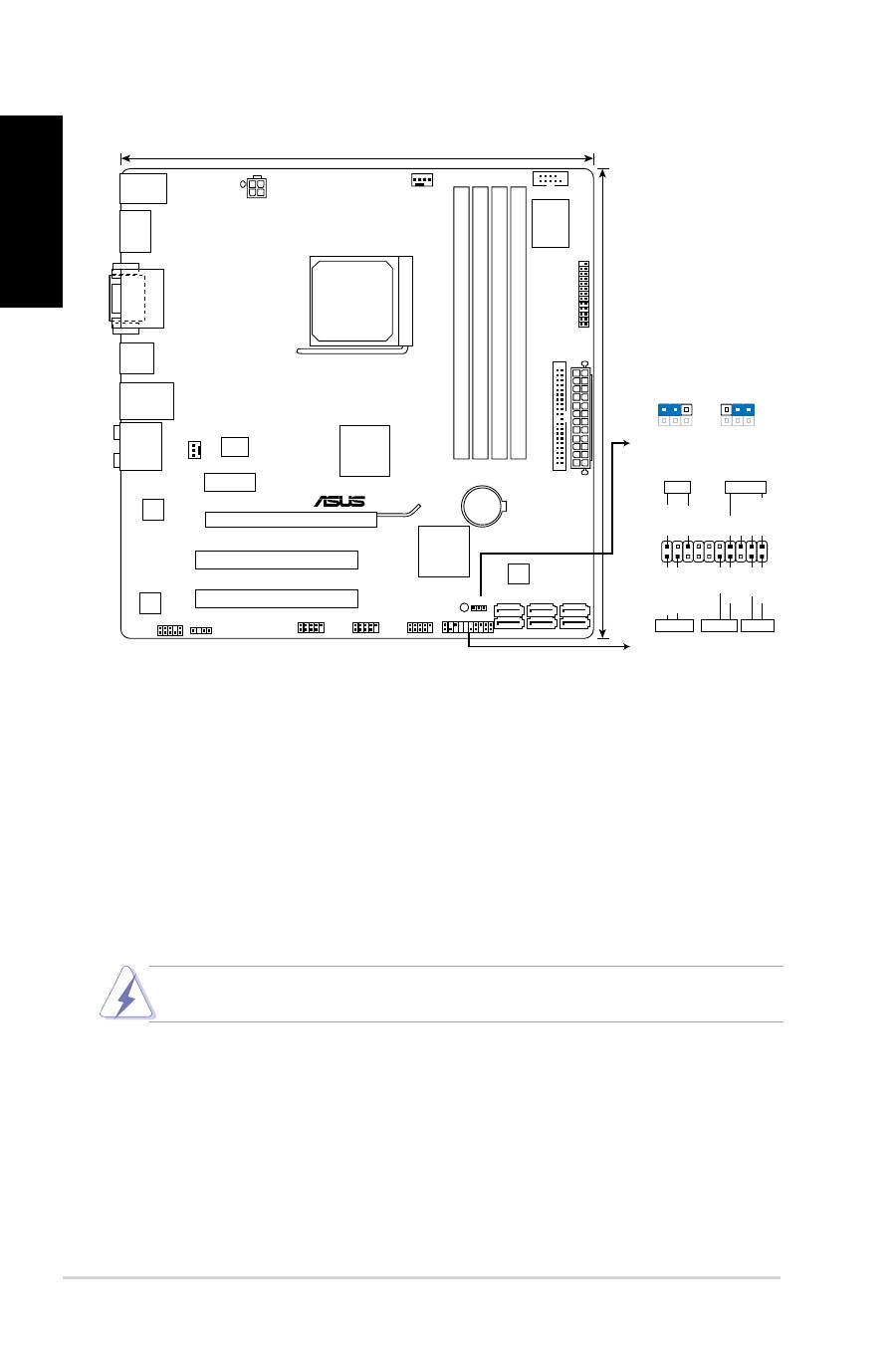

1.  Layout de la carte mère

Le processeur s’insère uniquement dans le bon sens. NE PAS forcer le processeur sur

son support pour éviter de tordre les broches et d’endommager ainsi le processeur!

M4A785T-M

PCIEX16

PCIEX1_1

PCI1

PCI2

PRI_IDE

USB1112

USB910

USB78

AAFP

ATX12V

EATXPW

R

CPU_FAN

Lithium Cell

CMOS Power

Super

I/O

VIA

VT1708S

RTL

8112L

ICS

9LPRS485

KB_USB56

SPDIFO_

HDMI

8Mb

BIOS

SB_PWR

CLRTC

24.4cm(9.6in)

24.4cm(9.6in)

AMD

®

785G

AMD

®

SB710

DDR3 DIMM_A1 (64bit, 240-pin module)

SOCKET AM3

DDR3 DIMM_B1 (64bit, 240-pin module)

DDR3 DIMM_A2 (64bit, 240-pin module)

DDR3 DIMM_B2 (64bit, 240-pin module)

SATA1

SATA4

SATA2

SATA5

SATA3

SATA6

AUDIO

LAN1_USB12

USB34

CHA_FAN

PANEL

SPDIF_OUT

LPT

COM1

DVI_VG

A

1 2

2 3

Normal

(Default)

Clear RTC

CLRTC

PIN 1

* Requires an ATX power supply

PLED

SPEAKER

PLED

+

PLED

-

+5V

Groun

d

Groun

d

Speake

r

IDE_LED

+

IDE_LED

-

PWR

Groun

d

Rese

t

Groun

d

PANEL

IDE_LED

PWRSW

RESET

3

Français

ASUS M4A785T-M

3.  Mémoire Système

Vous pouvez installer des modules DIMM DDR3 ECC/non ECC non tamponnés de

512 Mo, 1 Go, 2 Go et 4 Go dans les socles DIMM en utilisant les configurations de

mémoire données dans cette section.

•

Vous pouvez installer des modules mémoire de tailles variables dans le Canal A et B.

Le système mappe la taille totale du canal de plus petite taille pour les configurations

dual-channel. Tout excédant de mémoire du canal le plus grand est alors mappé pour

fonctionner en single-channel.

•

  Installez toujours des

modules mémoire

 avec une latence CAS identique.

Pour obtenir une compatibilité optimale, il vous est recommandé de vous

équiper des modules de mémoire auprès du même vendeur.

•

En raison des limitations d’adressage mémoire sur les systèmes d’exploitation

Windows 32-bits, lorsque vous installez 4Go ou plus de mémoire sur cette carte mère,

le montant de mémoire utilisable par le système d’exploitation sera de 3 Go ou moins.

Pour une utilisation effective de la mémoire, vous pouvez :

  -

Utiliser un maximum de 3 Go lors de l’utilisation d’un système

d’exploitation 32-bits.

-

 Installer un système d’exploitation Windows 64-bits si vous souhaitez

installer 4 Go ou plus de mémoire sur cette carte mère.

•

Cette carte mère ne supporte pas les modules mémoire composés de puces mémoire

de 256 Mo ou moins.

La carte mère supporte jusqu’à 16 Go de modules mémoire sous Windows XP

Professionnel 64-bits et sous toutes les versions 64-bits de Windows Vista. Vous pouvez

installer un maximum de 4 Go de modules mémoire sur chaque slot.

Canal

Emplacements

Canal A

DIMM_A1 et DIMM_A2

Canal B

DIMM_B1 et DIMM_B2
