Manual for Asus P5P800S

P5P800S

Quick Start Guide

First Edition V1 Published November 2004

15-0634911K0

U1809

Français

Deutsch

Italiano

Español

усский

Português

A S U S P 5 P 8 0 0 S

Français

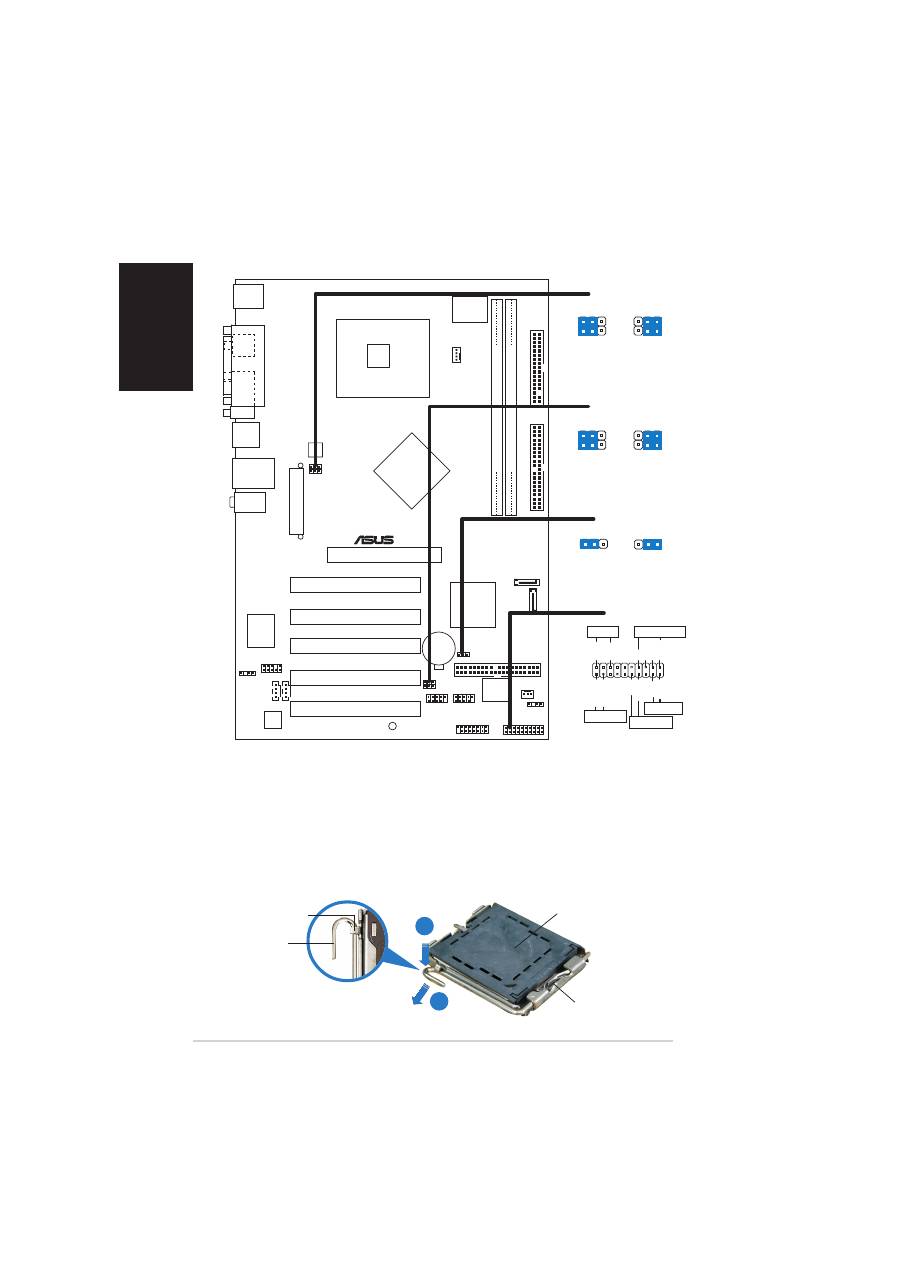

2. Installation du Processeur

Suivez cette procédure pour installer un processeur Intel

Pentium

4 dans le paquet 775-land.

Appuyez sur le levier de chargement avec votre pouce (A),

puis déplacez-le vers le gauche (B) jusqu’à ce qu’il soit détaché

de la languette de retenue.

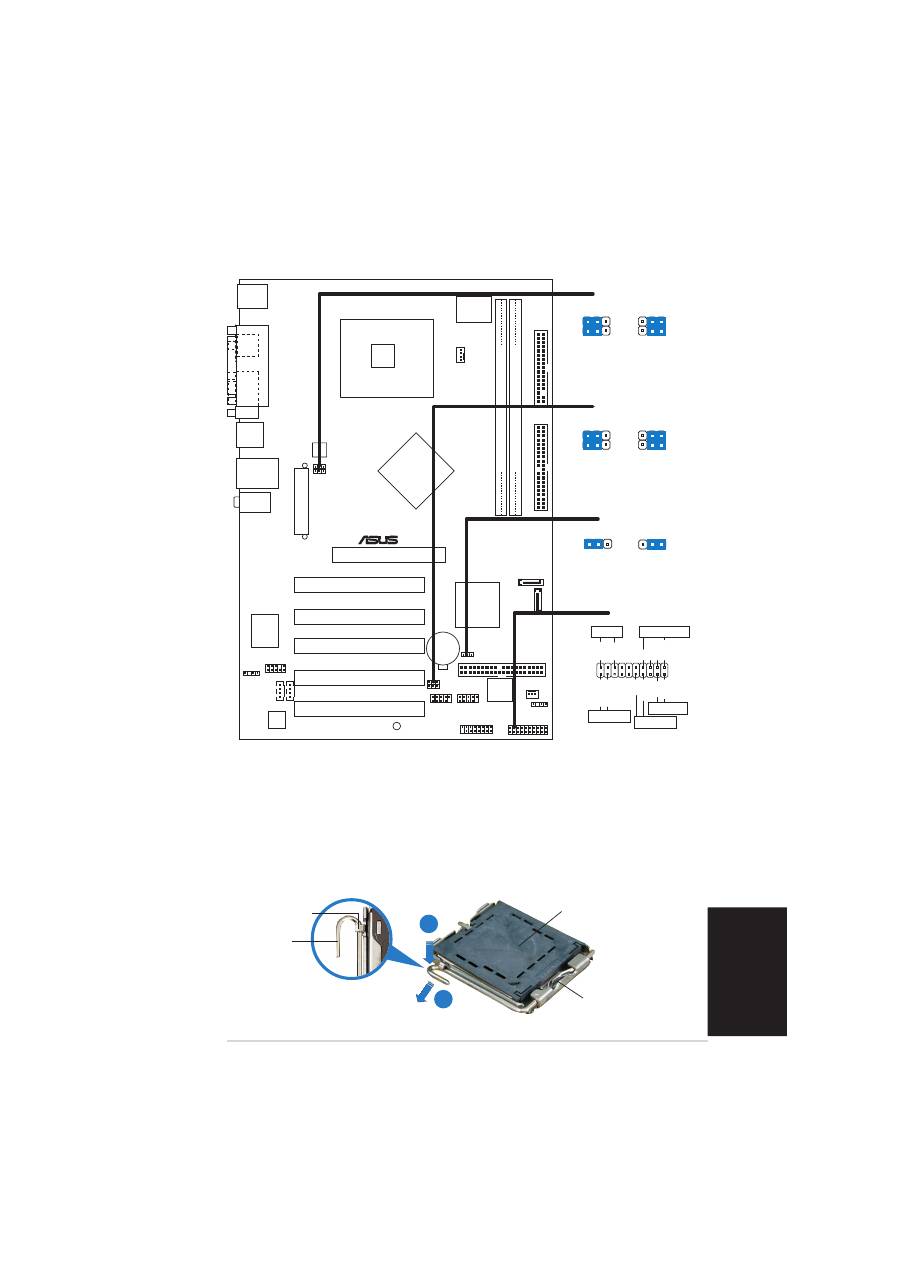

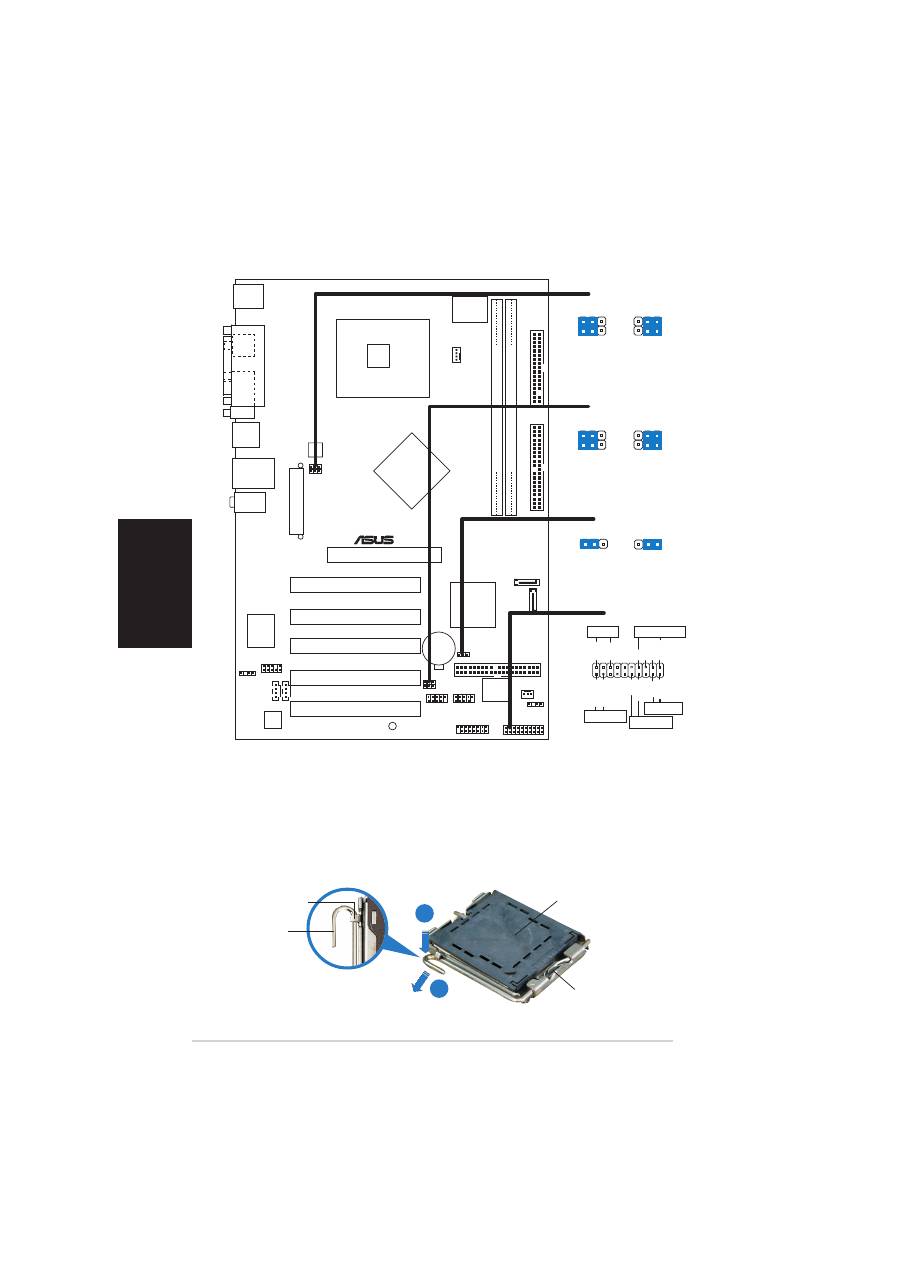

1. Schéma de la Carte Mère

L a n g u e t t e d e

r e t e n u e

L e v i e r d e

chargement

C e c ô t é d u b o î t i e r c a m

d o i t ê t r e f a c e à v o u s .

C a p u c h o n P n P

+5V

(Default)

+5VSB

USBPW78

USBPW56

+5V

(Default)

+5VSB

USBPW12

USBPW34

Requires an ATX power supply.

PLED-

PWR

+5V

Speaker

PLED

Ground

RESET

Ground

Reset

Ground

PLED+

IDE_LED-

IDE_LED+

IDE_LED

SPEAKER

PWRSW

PANEL

PCI1

PANEL

P5P800S

AUX

Super

I/O

3Mb

FWH

AGP

CPU_FAN

FP_AUDIO

AD1888

GAME

CLRTC

PRI_IDE

SEC_IDE

TXPWR

DDR DIMM1 (64 bit,184-pin module)

CHA_FAN

Intel

ICH5

USB56

SB_PWR

USBPW78

DDR DIMM2 (64 bit,184-pin module)

USB12

PS/2KBMS

T: Mouse

B: Keyboard

SPDIF_O

ARALLEL

POR

COM1

PCI2

PCI3

PCI4

PCI5

Intel

848P

ATX12V

CR2032 3V

Lithium Cell

CMOS Power

USB78

Below:Mic In

Center:Line Out

Top:Line In

SATA1

SATA2

USBPW56

TL8100C

FLOPPY

USBPW12

USBPW34

CHASSIS

SPDIF_OUT

LAN_USB34

LGA775

CLRTC1

Normal

Clear CMOS

(Default)

1 2

2 3

A S U S P 5 P 8 0 0 S

Fran ç ais

3. Mémoire Système

Vous pouvez installer des modules DIMM DDR non ECC non

tamponnés de 128 Mo, 256 Mo, 512 Mo et 1 Go dans les socles

DIMM en utilisant les configurations de mémoire données dans cette

section.

Soulevez le levier de chargement en direction de la flèche à un

angle de 135º.

Soulevez la plaque de chargement avec votre pouce et votre

index à un angle de 100º (A), puis poussez le capuchon PnP

pour le faire sortir de la fenêtre de la plaque de chargement

(B).

Placez le processeur sur le socle, en vérifiant que le triangle

doré est bien sur le coin inférieur gauche du socle. Le

détrompeur du socle doit s’insérer dans l’encoche du

processeur.

Fermez la plaque de chargement (A), puis poussez le levier de

chargement (B) jusqu’à ce qu’il s’enclenche dans la languette

de retenue.

•

Pour éviter d’endommager les broches du socle, n’enlevez le

capuchon PnP que si vous installez un processeur.

•

Veuillez conserver le capuchon pour le renvoi du produit.

•

La garantie du produit ne couvre pas des dommages liés aux broches

du support.

1. Installez toujours des DIMMs avec une latence CAS identique. Pour

obtenir une compatibilité optimale, il vous est recommandé de vous

équiper des modules de mémoire auprès du même vendeur. Pour la

liste des Vendeurs agréés, veuillez visiter le site web ASUS.

2. Assurez-vous que la fréquence de la mémoire s’accorde avec le FSB

(Front Side Bus) du CPU. Consultez le tableau ci-dessous.

3. Les DIMM DDR x 1 6

x 1 6

x 1 6 Double-face (data bus=16bit) ne sont pas

supportés par cette carte mère..

Synchronisation entre la Fréquence Mémoire et la FSB

du processeur

F S B d u C P U

T y p e D I M M D D R

F r é q u e n c e M é m o i r e

800 MHz

PC3200/PC2700/PC2100

400/320*/266 MHz

533 MHz

PC2700/PC2100

333/266 MHz

*Lorsque vous utilisez une FSB de processeur à 800MHz, les DIMM DDR

PC2700 peuvent fonctionner uniquement à 320MHz (au lieu de

333MHz) en raison des limitations du chipset.

A S U S P 5 P 8 0 0 S

Fran ç ais

4. Informations du BIOS

La ROM Flash sur la carte mère contient un BIOS. Vous pouvez mettre à

jour les informations du BIOS ou configurer ses paramètres en utilisant

l’utilitaire de Setup du BIOS. Les écrans BIOS comprennent les clés de

navigation et une courte aide en ligne pour vous guider. Si vous rencontrez

des problèmes liés au système ou si le système devient instable une fois

que vous aurez modifié les paramètres, chargez les Paramètres de Réglage

Par Défaut. Référez-vous au C h a p i t r e 2

C h a p i t r e 2

C h a p i t r e 2 du guide utilisateur pour obtenir

plus d’informations détaillées relatives au BIOS. Rendez visite au site web

d’ASUS ( w w w . a s u s . c o m )

( w w w . a s u s . c o m )

( w w w . a s u s . c o m ) pour obtenir les mises à jour.

Pour accéder au Setup lors du démarrage:

Pressez < S u p p r >

< S u p p r >

< S u p p r > lors du Test Automatique de Démarrage (POST : Power-

On Self Test ). Si vous ne pressez pas la touche <Suppr>, le POST

continuera son programme de test.

Pour accéder au Setup après le POST:

• Redémarrez le système en pressant <Ctrl> + <Alt> + <Suppr>

<Ctrl> + <Alt> + <Suppr>, puis

pressez < S u p p r >

< S u p p r >

< S u p p r > lors du POST, ou

• Pressez le bouton de réinitialisation

bouton de réinitialisation

bouton de réinitialisation situé sur le châssis puis

pressez < S u p p r >

< S u p p r >

< S u p p r > lors du POST, ou

• Eteignez et rallumez le système puis pressez < S u p p r >

< S u p p r >

< S u p p r > lors du POST.

Pour mettre à jour le BIOS avec AFUDOS:

Bootez le système à l’aide d’une disquette qui contient le dernier fichier

BIOS. A l’ouverture de la session DOS, saisissez a f u d o s /

a f u d o s /

i < f i l e n a m e . r o m >

i < f i l e n a m e . r o m > puis pressez Entrée. Rebootez le système lorsque la

mise à jour sera terminée.

Pour mettre à jour le BIOS avec ASUS EZ Flash:

Bootez le système puis pressez < A l t > - < F 2 >

< A l t > - < F 2 >

< A l t > - < F 2 > lors du POST pour lancer EZ

Flash. Insérez la disquette qui contient le dernier fichier BIOS. EZ Flash

effectuera le processus de mise à jour du BIOS et rebootera

automatiquement le système une fois qu’il aura terminé.

Pour récupérer le BIOS avec CrashFree BIOS 2:

Bootez le système. Si le BIOS est corrompu, l’outil de récupération

automatique CrashFree BIOS 2 détectera une disquette ou un CD pour

restaurer le BIOS. Insérez le CD de support pour la carte mère ou une

disquette qui contient le fichier BIOS original ou le dernier fichier BIOS.

Rebootez le système une fois que le BIOS sera rétabli.

5. Informations sur le CD technique

Cette carte mère supporte les systèmes d’exploitation WindowsWindows

98SE/ME/2000/XP/2003 Server. Installez toujours la dernière version d’OS

et les mises à jour correspondantes de manière à maximiser les

caractéristiques de votre hardware.

Le CD technique livré avec la carte mère contient des logiciels et de nombreux

pilotes et utilitaires qui améliorent les fonctions de la carte mère. Pour utiliser

le CD technique, insérez-le simplement dans votre lecteur CD-ROM. si Autorun

est activé dans votre ordinateur, le CD affiche automatiquement l’écran de

bienvenue et les menus d’installation. Si l’écran de bienvenue n’apparaît pas

automatiquement, localisez le fichier ASSETUP.EXE

ASSETUP.EXE

ASSETUP.EXE dans le dossier BIN du

CD technique et double-cliquez dessus.

Deutsch

A S U S P 5 P 8 0 0 S

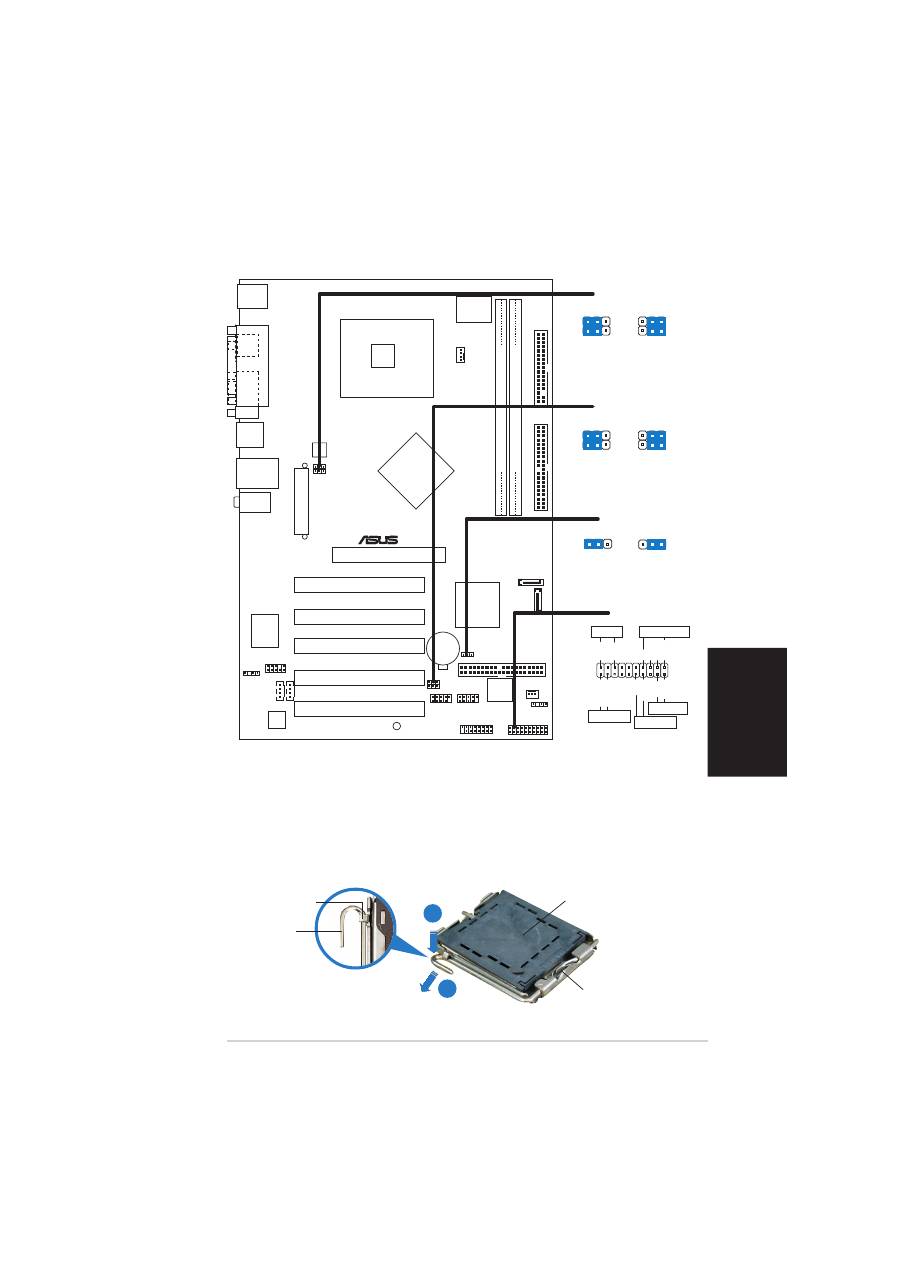

2. Installieren der CPU

Folgen Sie diesen Schritten, um einen Intel

Pentium

4-Prozessor auf dem

LGA 775-Sockel zu installieren.

Drücken Sie den Ladehebel mit Ihrem Daumen (A) und schieben ihn

nach links (B), bis er von dem Halteriegel losgelassen wird.

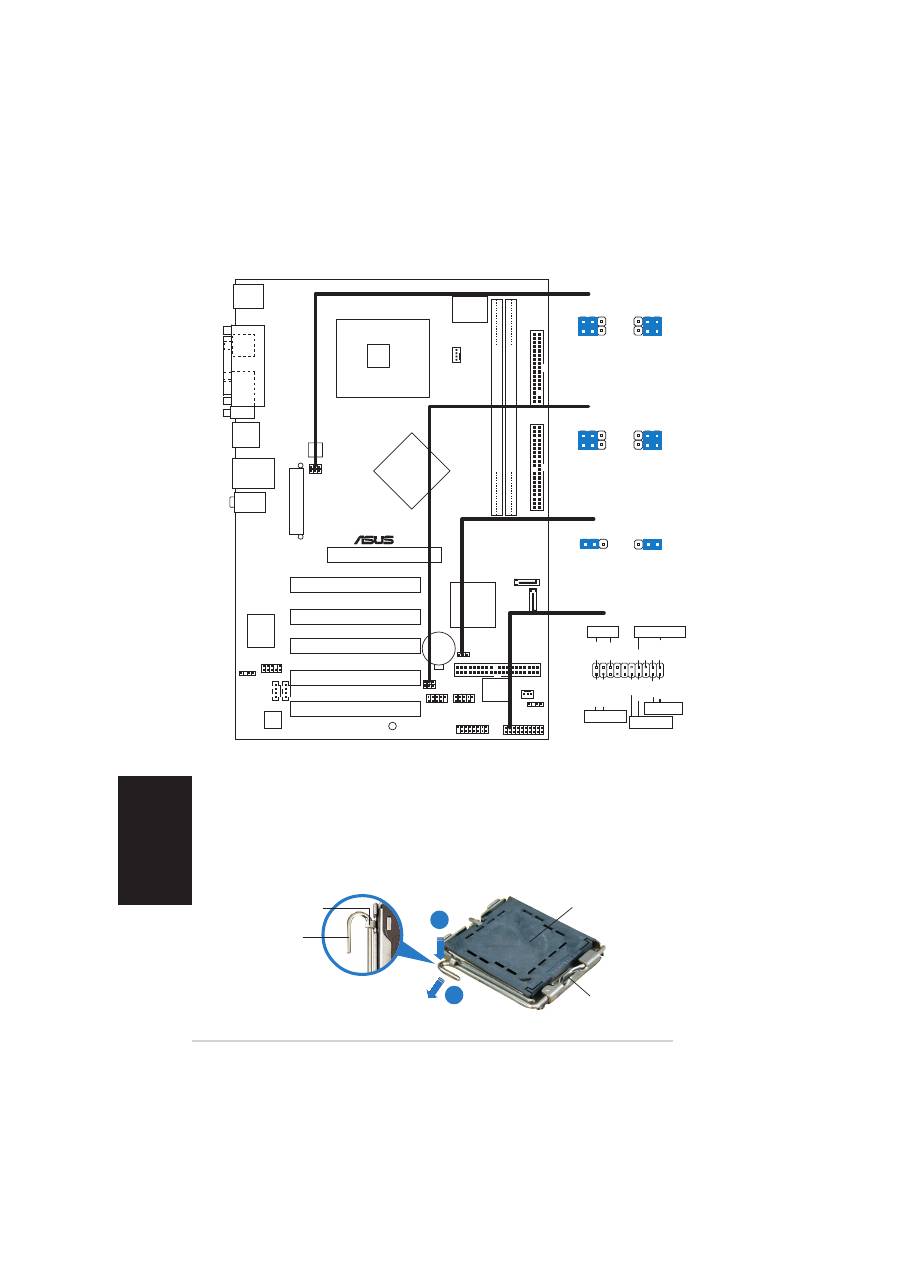

1. Motherboard-Layout

H a l t e r i e g e l

L a d e h e b e l

D i e s e S e i t e d e r C a m - B o x

s o l l t e z u I h n e n z e i g e n .

P n P - K a p p e

+5V

(Default)

+5VSB

USBPW78

USBPW56

+5V

(Default)

+5VSB

USBPW12

USBPW34

Requires an ATX power supply.

PLED-

PWR

+5V

Speaker

PLED

Ground

RESET

Ground

Reset

Ground

PLED+

IDE_LED-

IDE_LED+

IDE_LED

SPEAKER

PWRSW

PANEL

PCI1

PANEL

P5P800S

AUX

Super

I/O

3Mb

FWH

AGP

CPU_FAN

FP_AUDIO

AD1888

GAME

CLRTC

PRI_IDE

SEC_IDE

TXPWR

DDR DIMM1 (64 bit,184-pin module)

CHA_FAN

Intel

ICH5

USB56

SB_PWR

USBPW78

DDR DIMM2 (64 bit,184-pin module)

USB12

PS/2KBMS

T: Mouse

B: Keyboard

SPDIF_O

ARALLEL

POR

COM1

PCI2

PCI3

PCI4

PCI5

Intel

848P

ATX12V

CR2032 3V

Lithium Cell

CMOS Power

USB78

Below:Mic In

Center:Line Out

Top:Line In

SATA1

SATA2

USBPW56

TL8100C

FLOPPY

USBPW12

USBPW34

CHASSIS

SPDIF_OUT

LAN_USB34

LGA775

CLRTC1

Normal

Clear CMOS

(Default)

1 2

2 3

Deutsch

A S U S P 5 P 8 0 0 S

3. Arbeitsspeicher

Sie können 128MB, 256MB, 512MB und 1GB ungepufferte Nicht-ECC DDR

DIMMs in den DIMM-Steckplätzen entsprechend den in diesem Abschnitt

beschriebenen Arbeitsspeicherkonfigurationen installieren.

Heben Sie den Ladehebel in Pfeilrichtig bis zu einem Winkel von 135

Grad hoch.

Heben Sie die Ladeplatte mit dem Daumen und dem Zeigefinger bis zu

einem Winkel von 100 Grad hoch (A). Drücken Sie die PnP-Kappe von

der Ladeplattenaussparung, um sie zu entfernen (B).

Legen Sie die CPU auf den Sockel. Richten Sie dabei das goldene

Dreieck auf die untere linke Ecke des Sockels aus. Die

Sockelausrichtungsmarkierung muss in die CPU-Kerbe einpassen.

Machen Sie die Ladeplatte zu (A) und drücken dann den Ladehebel

(B), bis er in den Halteriegel einrastet.

•

Um Schäden an den Sockelpolen zu vermeiden, entfernen Sie

bitte die PnP-Kappe nicht vor dem Beginn der CPU-Installation.

•

Bitte bewahren Sie die Abdeckung für den Fall einer Produktrückgabe

auf.

•

Die Garantie des Produkts deckt nicht die Schäden an Sockelpolen.

1. Installieren Sie immer DIMMs mit gleicher CAS-Latenzzeit. Für

optimale Kompatibilität wird empfohlen, nur Speichermodule eines

Herstellers zu verwenden.Besuchen Sie bitte die ASUS-Website für

die Liste der qualifizierten Arbeitsspeicher (QVL).

2. Stellen Sie sicher, dass die Arbeitsspeicherfrequenz mit der Frequenz

des CPU FSB (Front Side Bus) übereinstimmt. Beziehen Sie sich bitte

auf die Tabelle unten.

3. Zweiseitige x 1 6

x 1 6

x 1 6 DDR DIMMs (data bus=16bit) werden nicht von

diesem Motherboard unterstützt.

Speicherfrequenz-/CPU FSB-Synchronisation

C P U F S B

D D R D I M M - T y p e

S p e i c h e r f r e q u e n z

800 MHz

PC3200/PC2700/PC2100

400/320*/266 MHz

533 MHz

PC2700/PC2100

333/266 MHz

*Wenn Sie eine CPU FSB von 800MHz verwenden, dann können PC2700

DDR DIMMs wegen der Chipsatzeinschränkung nur mit 320MHz (nicht

333MHz) arbeiten.

Deutsch

A S U S P 5 P 8 0 0 S

4. BIOS-Informationen

Das BIOS ist in einem Flash-ROM auf dem Motherboard gespeichert. Sie

können mit Hilfe des BIOS-Setupprogramms die BIOS-Informationen

aktualisieren oder die Parameter konfigurieren. Auf den BIOS-Seiten finden

Sie Navigationstasten und eine kurze Online-Hilfe. Laden Sie bitte die

Standardwerte (Setup-Defaults), wenn Systemprobleme auftreten oder das

System unstabil geworden ist, nachdem die Einstellungen geändert wurden.

Sehen Sie im K a p i t e l 2

K a p i t e l 2

K a p i t e l 2 des Benutzerhandbuchs für ausführende BIOS-

Informationen nach. Besuchen Sie die ASUS-Website ( w w w . a s u s c o m . d e /

( w w w . a s u s c o m . d e /

b i o s )

b i o s ) für die jeweils aktuellste BIOS-Version.

Aufrufen des Setupprogramms beim Starten:

Drücken Sie die Taste < E n t f >

< E n t f >

< E n t f > während des Einschaltselbsttests (POST);

ansonsten setzt der POST seine Testroutinen fort.

Aufrufen des Setupprogramms nach dem POST:

• Starten Sie das System erneut, indem Sie <Strg> + <Alt> + <Entf>

drücken. Drücken Sie anschließend <Entf>

< E n t f >

< E n t f > während des POST.

• Oder drücken Sie die Reset-Taste

Reset-Taste

Reset-Taste am Computergehäuse. Drücken Sie

anschließend <Entf>

< E n t f >

< E n t f > während des POST.

• Oder schalten Sie das System aus und dann wieder ein. Drücken Sie

anschließend <Entf>

< E n t f >

< E n t f > während des POST.

Aktualisieren des BIOS mit AFUDOS:

Booten Sie das System von einer Diskette, die die neueste BIOS-Datei

enthält. Tippen Sie in die DOS-Eingabeaufforderung a f u d o s /

a f u d o s /

i < f i l e n a m e . r o m >

i < f i l e n a m e . r o m > ein und drücken anschließend die Eingabetaste. Starten

Sie das System neu, nachdem die Aktualisierung vervollständigt wurde.

Aktualisieren des BIOS mit ASUS EZ Flash:

Booten Sie das System neu und drücken < A l t > - < F 2 >

< A l t > - < F 2 >

< A l t > - < F 2 > während des POST,

um EZ Flash zu starten. Legen Sie die Diskette, die die neueste BIOS-Datei

enthält, ein. EZ Flash führt den BIOS-Aktualisierungsprozess aus und startet

das System automatisch nach dem Vervollständigen des Prozesses neu.

Wiederherstellen des BIOS mit CrashFree BIOS 2:

Booten Sie das System. Wenn das BIOS beschädigt ist, sucht das CrashFree

BIOS 2 Auto-Wiederherstellungsdienstprogramm eine Diskette oder CD, mit

der das BIOS wiederhergestellt werden kann. Legen Sie die Motherboard

Support-CD oder eine Diskette, die die originale oder neueste BIOS-Datei

enthält, ein. Starten Sie das System neu, nachdem das BIOS

wiederhergestellt wurde.

5. Informationen über die Software Support CD

Das Motherboard unterstützt die Windows

98SE/ME/2000/XP/2003 Server-

Betriebssysteme. Verwenden Sie bitte immer die jeweils letzte Version des

Betriebssystems und führen ggf. die notwendigen Aktualisierungen durch,

um die maximale Leistung Ihrer Hardware zu erhalten.

Die dem Motherboard beigefügte Support CD beinhaltet nützliche Software

und einige Utility-Treiber, die die Funktionen des Motherboards verstärken.

Legen Sie einfach die CD in Ihr CD-ROM-Laufwerk ein. Ein Begrüßungsbild,

sowie ein Installationsmenü, erscheinen automatisch, wenn die Autorun-

Funktion in Ihrem System aktiviert ist. Falls das Begrüßungsfenster nicht

automatisch erscheint, klicken Sie bitte doppelt auf die Datei

A S S E T U P . E X E

A S S E T U P . E X E in dem BIN-Ordner auf der Support CD, um das

Installationsmenü aufzurufen.

A S U S P 5 P 8 0 0 S

Italiano

2. Installazione della CPU

Attenersi alle seguenti fasi per installare un processore Intel

Pentium

nel pacchetto 775.

Premere la levetta di carico con il pollice (A), poi spostarla e sinistra

(B) finché è liberata dalla linguetta di trattenimento.

1. Diagramma disposizione scheda madre

L i n g u e t t a d i

t r a t t e n i m e n t o

L e v e t t a d i

c a r i c o

Q u e s t o l a t o d e l m o d u l o

d e v e e s s e r e r i v o l t o

v e r s o s é s t e s s i .

C o p e r t u r a P n P

+5V

(Default)

+5VSB

USBPW78

USBPW56

+5V

(Default)

+5VSB

USBPW12

USBPW34

Requires an ATX power supply.

PLED-

PWR

+5V

Speaker

PLED

Ground

RESET

Ground

Reset

Ground

PLED+

IDE_LED-

IDE_LED+

IDE_LED

SPEAKER

PWRSW

PANEL

PCI1

PANEL

P5P800S

AUX

Super

I/O

3Mb

FWH

AGP

CPU_FAN

FP_AUDIO

AD1888

GAME

CLRTC

PRI_IDE

SEC_IDE

TXPWR

DDR DIMM1 (64 bit,184-pin module)

CHA_FAN

Intel

ICH5

USB56

SB_PWR

USBPW78

DDR DIMM2 (64 bit,184-pin module)

USB12

PS/2KBMS

T: Mouse

B: Keyboard

SPDIF_O

ARALLEL

POR

COM1

PCI2

PCI3

PCI4

PCI5

Intel

848P

ATX12V

CR2032 3V

Lithium Cell

CMOS Power

USB78

Below:Mic In

Center:Line Out

Top:Line In

SATA1

SATA2

USBPW56

TL8100C

FLOPPY

USBPW12

USBPW34

CHASSIS

SPDIF_OUT

LAN_USB34

LGA775

CLRTC1

Normal

Clear CMOS

(Default)

1 2

2 3

A S U S P 5 P 8 0 0 S

Italiano

Sollevare la levetta di carico nella direzione indicata dalla freccia ad un

anglo di 135°.

Sollevare la placca di carico con il pollice e l’indice ad un angolo di

100º (A), poi spingere la copertura PnP dalla placca di carico per

rimuoverla (B).

Collocare la CPU sopra la presa, assicurandosi che il triangolo dorato si

trovi nell’angolo in basso a sinistra della presa. Il tasto di allineamento

della presa deve adattarsi alla dentellatura della CPU.

Chiudere la placca di carico (A), poi spingere la leva di carico (B)

finché scatta nella linguetta di trattenimento.

3. Memoria di sistema

Si possono installare moduli DIMM DDR non ECC unbuffered 128 MB, 256

MB, 512 MB e 1GB nelle prese DIMM utilizzando le configurazioni memoria

di questa sezione.

•

Per evitare di danneggiare i pin, non rimuovere la copertura

PnP salvo si stia installando una CPU.

•

Conservare il cappuccio per eventuali restituzioni del

prodotto.

•

La garanzia del prodotto non copre i danni ai pin della presa.

1. Utilizzare e installare sempre moduli DIMM con la stessa latenza CAS.

Per poter garantire la perfetta compatibilità dei moduli, si

raccomanda di utilizzare moduli di memoria acquistati presso lo

stesso venditore. Visitare il sito ASUS per ottenere un elenco di

venditori autorizzati.

2. Assicurarsi che la frequenza della memoria coincida con il FSB (Front

Side Bus) CPU. Fare riferimento alla Tavola sotto riportata.

3. Questa scheda madre non supporta DIMM DDR a doppia facciata

x 1 6

x 1 6 (data bus=16bit).

Frequenza della memoria / sincronizzazione FSB CPU

C P U F S B

T i p o D I M M D D R

F r e q u e n z a m e m o r i a

800 MHz

PC3200/PC2700/PC2100

400/320*/266 MHz

533 MHz

PC2700/PC2100

333/266 MHz

*Quando si utilizza FSB CPU 800 MHz, i DIMM DDR PC2700 possono

funzionare solamente a 320 MHz (non a 333 MHz) a causa delle

limitazioni del Chipse.

A S U S P 5 P 8 0 0 S

Italiano

4. Informazioni sul BIOS

La Flash ROM sulla scheda madre contiene il BIOS. È possibile aggiornare le

informazioni del BIOS, o configurare i parametri utilizzando l'utilità di

configurazione BIOS Setup. La schermata BIOS include tasti di navigazione

ed una concisa guida in linea. Se si riscontrano problemi con il sistema,

oppure se questo diventa instabile dopo avere modificato le impostazioni,

caricare le impostazioni predefinite di configurazione Setup Defaults. Fare

riferimento al C a p i t o l o 2

C a p i t o l o 2

C a p i t o l o 2 della Guida utente per informazioni dettagliate

sul BIOS. Visitare la pagina Web ASUS ( w w w . a s u s . c o m )

( w w w . a s u s . c o m )

( w w w . a s u s . c o m ) per gli

aggiornamenti.

Per accedere al Setup all'avvio:

Premere il tasto < D e l e t e >

< D e l e t e >

< D e l e t e > durante il POST (Power On Self Test). Se non si

preme il tasto <Delete>, il POST continua le sue routine di diagnostica.

Per accedere al Setup dopo il POST:

• Riavviare il sistema premendo i tasti <Ctrl> + <Alt> + <Delete>

<Ctrl> + <Alt> + <Delete>, poi

premere il tasto <Delete>

<Delete> durante il POST, oppure

• Premere il tasto di ripristino

tasto di ripristino

tasto di ripristino sul telaio, poi premere il tasto

<Delete> durante il POST, oppure

• Spegnere e riaccendere il sistema e poi premere il tasto <Delete>

< D e l e t e >

durante il POST

Per aggiornare il BIOS con AFUDOS:

Avviare il sistema da un dischetto floppy che contenga il file BIOS più

aggiornato. Al prompt di DOS, scrivere: a f u d o s / i < f i l e n a m e . r o m >

a f u d o s / i < f i l e n a m e . r o m >

a f u d o s / i < f i l e n a m e . r o m > poi

premere il tasto Enter / Invio. Riavviare il sistema quando l'aggiornamento è

completato.

Per aggiornare il BIOS con ASUS EZ Flash:

Avviare il sistema e premere < A l t > - < F 2 >

< A l t > - < F 2 >

< A l t > - < F 2 > durante il POST per avviare EZ

Flash. Inserire un dischetto floppy che contenga il file BIOS più aggiornato.

EZ Flash esegue le procedure d'aggiornamento del BIOS e, una volta

completato, riavvia automaticamente il sistema.

Per ripristinare il BIOS con CrashFree BIOS 2:

Avviare il sistema. Se il BIOS è corrotto lo strumento di ripristino

automatico di CrashFree BIOS 2 cerca un dischetto floppy o un CD per

ripristinare il BIOS. Inserire il CD di supporto della scheda madre, oppure un

dischetto floppy che contenga il file BIOS originale o più aggiornato.

Riavviare il sistema quando il BIOS è ripristinato.

5. Informazioni sul CD di supporto al Software

Questa scheda madre supporta un sistema operativo (OS) Windows

98SE/

ME/2000/XP/2003 Server. Installate sempre l’ultima versione OS e gli

aggiornamenti corrispondenti, in modo da massimizzare le funzioni del

vostro hardware.

Il CD di supporto in dotazione alla scheda madre contiene dei software utili

e diversi utility driver che potenziano le funzioni della scheda madre. Per

cominciare a usare il CD di supporto, basta inserire il CD nel CD-ROM drive. Il

CDmostra automaticamente lo schermo di benvenuto e i menu

dell’installazione se Autorun è attivato nel vostro computer. Se lo schermo

di benvenuto non compare automaticamente, trovate e cliccate due volte il

file A S S E T U P . E X E

A S S E T U P . E X E

A S S E T U P . E X E dalla cartella BIN nel CD di supporto per mostrare i

menu.

A S U S P 5 P 8 0 0 S

Espa ñ ol

2. Instalación de la CPU

Siga estos pasos para instalar un procesador Intel

Pentium

4 en el

paquete 775-land.

Pulse la palanca de carga con su pulgar (A), a continuación, muévala

hacia la izquierda (B) hasta que se suelte de la pestaña de retención.

1. Distribución de la placa base

P e s t a ñ a d e

r e t e n c i ó n

P a l a n c a d e

c a r g a

E s t e l a d o d e l a c a j a

c a m d e b e r í a m i r a r

h a c i a u s t e d .

T a p a P n P

+5V

(Default)

+5VSB

USBPW78

USBPW56

+5V

(Default)

+5VSB

USBPW12

USBPW34

Requires an ATX power supply.

PLED-

PWR

+5V

Speaker

PLED

Ground

RESET

Ground

Reset

Ground

PLED+

IDE_LED-

IDE_LED+

IDE_LED

SPEAKER

PWRSW

PANEL

PCI1

PANEL

P5P800S

AUX

Super

I/O

3Mb

FWH

AGP

CPU_FAN

FP_AUDIO

AD1888

GAME

CLRTC

PRI_IDE

SEC_IDE

TXPWR

DDR DIMM1 (64 bit,184-pin module)

CHA_FAN

Intel

ICH5

USB56

SB_PWR

USBPW78

DDR DIMM2 (64 bit,184-pin module)

USB12

PS/2KBMS

T: Mouse

B: Keyboard

SPDIF_O

ARALLEL

POR

COM1

PCI2

PCI3

PCI4

PCI5

Intel

848P

ATX12V

CR2032 3V

Lithium Cell

CMOS Power

USB78

Below:Mic In

Center:Line Out

Top:Line In

SATA1

SATA2

USBPW56

TL8100C

FLOPPY

USBPW12

USBPW34

CHASSIS

SPDIF_OUT

LAN_USB34

LGA775

CLRTC1

Normal

Clear CMOS

(Default)

1 2

2 3

A S U S P 5 P 8 0 0 S

Espa ñ ol

Levante la palanca de carga en la dirección de la flecha, hasta llegar a

un ángulo de 135º.

Levante la placa de carga con el pulgar y con el índice hasta alcanzar

un ángulo de 100º (A), a continuación, presione la tapa PnP desde la

ventana de la placa de carga para extraerla (B).

Coloque la CPU sobre el zócalo, asegúrandose de que el triángulo

dorado se encuentra en la esquina inferior izquierda del zócalo. La

llave de alineación debería encajar en el orificio de la CPU.

Cierre la placa de carga (A), a continuación, pulse la palanca de carga

(B) hasta que quede encajada en la pestaña de retención.

3. Memoria de sistema

Puede instalar DIMM DDR no ECC de 128MB, 256MB, 512MB y 1GB sin

memoria intermedia dentro de las ranuras DIMM utilizando las

configuraciones de memoria que aparecen en esta sección.

•

Para evitar daños en los contactos del zócalo, no retire la

tapa PnP, a menos que se esté instalando una CPU.

•

Conserve la tapa en caso de devolución del producto.

•

La garantía del producto no cubre daños producidos en los

contactos del zócalo.

1. Instale siempre DIMM con la misma latencia CAS. Para una

compatibilidad óptima, se recomienda que obtenga módulos de

memoria del mismo proveedor.Visite el sitio web de ASUS para

obtener la lista de Proveedores cualificados.

2. Asegúrese de que la frecuencia de memoria coincide con la FSB de la

CPU (Bus del lado frontal). Consulte la Tabla siguiente.

3. Esta placa base no admite DDR DIMM x 1 6

x 1 6

x 1 6 de doble cara (data

bus=16bit).

Sincronización de la frecuencia de memoria/CPU FSB

C P U F S B

T i p o d e D I M M D D R F r e c u e n c i a d e m e m o r i a

800 MHz

PC3200/PC2700/PC2100

400/320*/266 MHz

533 MHz

PC2700/PC2100

333/266 MHz

*Cuando utilice una CPU FSB de 800MHz, los DIMM DDR PC2700 pueden

funcionar solamente a 320MHz (no a 333MHz) debido a la limitación del

juego de chips.

A S U S P 5 P 8 0 0 S

Espa ñ ol

4. Información de la BIOS

La Flash ROM de la placa base contiene la BIOS. Puede actualizar la

información de la BIOS o configurar los parámetros utilizando la utilidad

Configuración de la BIOS. Las pantallas de la BIOS incluyen teclas de

navegación y una breve ayuda en línea para guiarle. Si encuentra algún

problema con el sistema o si el sistema se vuelve inestable tras cambiar la

configuración, cargue los valores de configuración predeterminados.

Consulte el C a p í t u l o 2

C a p í t u l o 2

C a p í t u l o 2 de la guía de usuairo para obtener información

detallada sobre la BIOS. Visite el sitio web ASUS ( w w w . a s u s . c o m )

( w w w . a s u s . c o m )

( w w w . a s u s . c o m ) para

obtener actualizaciones.

Para entrar en la Configuración al inicio:

Pulse < S u p r i m i r >

< S u p r i m i r >

< S u p r i m i r > durante la comprobación inicial (Power-On Self Test,

POST). Si no lo hace, POST continuará con las pruebas de rutina.

Para entrar en la Configuración tras el POST:

• Reinicie el sistema pulsando <Ctrl> + <Alt> + <Supr.>

<Ctrl> + <Alt> + <Supr.> y, a

continuación, pulse <Suprimir>

<Suprimir> durante el POST, o

• Pulse el botón de reinicio

botón de reinicio

botón de reinicio del chasis y, a continuación, pulse

<Suprimir> durante el POST, o

• Apague el sistema y vuelva a encenderlo y pulse <Suprimir>

<Suprimir> durante el

POST

Para actualizar la BIOS con AFUDOS:

Inicie el sistema desde un disquete que contenga, el último archivo de la

BIOS. En el símbolo de raíz, escriba a f u d o s / i < f i l e n a m e . r o m >

a f u d o s / i < f i l e n a m e . r o m >

a f u d o s / i < f i l e n a m e . r o m > y pulse

Intro. Reinicie el sistema cuando se haya completado la actualización.

Para actualizar la BIOS con ASUS EZ Flash:

Inicie el sistema y pulse < A l t > - < F 2 >

< A l t > - < F 2 >

< A l t > - < F 2 > durante el POST para ejecutar EZ

Flash. Introduzca un disquete que contenga el último archivo de la BIOS. EZ

Flash realizará el proceso de actualización de la BIOS y reiniciará

automáticamente el sistema cuando haya terminado.

Para recuperar la BIOS con CrashFree BIOS 2:

Inicie el sistema. Si la BIOS está dañada, la herramienta de recuperación

CrashFree BIOS 2 buscará un disquete o un CD para recuperar la BIOS.

Introduzca el CD de ayuda de la placa base o un disquete con el archivo

original de la BIOS o el más reciente. Reinicie el sistema tras recuperar la BIOS.

5. Información del CD de software

Esta placa base admite los sistemas operativos (SO) Windows

98SE/ME/

2000/XP/2003 Server. Instale siempre la versión más reciente del SO y las

actualizaciones correspondientes para maximizar las funciones del

hardware.

El CD que se suministra con la placa base contiene un útil software y varios

controladores para mejorar las características de la placa base. Para

comenzar a utilizar el CD, simplemente tiene que introducirlo en la unidad

de CD-ROM. El CD mostrará automáticamente la pantalla de bienvenida y los

menús de instalación si su equipo tiene activada la función de reproducción

automática. Si la pantalla de bienvenida no aparece automáticamente,

localice y haga doble clic sobre el archivo A S S E T U P . E X E

A S S E T U P . E X E

A S S E T U P . E X E de la carpeta BIN

del CD para mostrar los menús.

A S U S P 5 P 8 0 0 S

у сский

2 . 2 . 2 . 2 . 2 . Установка процессора Установка процессора Установка процессора Установка процессора Установка процессора

ля установки процессора:

ыполните следующие действия для установки процессора Intel

Pentium

4 в 775-контактное гнездо:

-ажмите на удерживающий рычаг большим пальцем (А), затем

перемещайте его влево () до тех пор, пока он не высвободится

из-под фиксирующего язычка.

1 . 1 . 1 . 1 . 1 . :хема системной платы :хема системной платы :хема системной платы :хема системной платы :хема системной платы

; и к с и р у ю щ и й

я з ы ч о к

Удерживающий

р ы ч а г

Э т а с т о р о н а д о л ж н а

б ы т ь о б р а щ е н а к

у с т а н а в л и в а ю щ е м у .

О т м е т к а P n P

+5V

(Default)

+5VSB

USBPW78

USBPW56

+5V

(Default)

+5VSB

USBPW12

USBPW34

Requires an ATX power supply.

PLED-

PWR

+5V

Speaker

PLED

Ground

RESET

Ground

Reset

Ground

PLED+

IDE_LED-

IDE_LED+

IDE_LED

SPEAKER

PWRSW

PANEL

PCI1

PANEL

P5P800S

AUX

Super

I/O

3Mb

FWH

AGP

CPU_FAN

FP_AUDIO

AD1888

GAME

CLRTC

PRI_IDE

SEC_IDE

TXPWR

DDR DIMM1 (64 bit,184-pin module)

CHA_FAN

Intel

ICH5

USB56

SB_PWR

USBPW78

DDR DIMM2 (64 bit,184-pin module)

USB12

PS/2KBMS

T: Mouse

B: Keyboard

SPDIF_O

ARALLEL

POR

COM1

PCI2

PCI3

PCI4

PCI5

Intel

848P

ATX12V

CR2032 3V

Lithium Cell

CMOS Power

USB78

Below:Mic In

Center:Line Out

Top:Line In

SATA1

SATA2

USBPW56

TL8100C

FLOPPY

USBPW12

USBPW34

CHASSIS

SPDIF_OUT

LAN_USB34

LGA775

CLRTC1

Normal

Clear CMOS

(Default)

1 2

2 3

A S U S P 5 P 8 0 0 S

у сский

>однимите рычак в направлении, указанном стрелкой, до угла 135°.

>однимите пластинку большим и указательным пальцами на угол

100° (А), затем выдавите крышку PnP из окне пластинки (B).

Cасположите D>У над гнездом, убедившись, что золотой

треугольник располагается над нижним левым углом гнезда D>У.

Eлючевой элемент гнезда должен соответствовать вырезу на D>У.

Gакройте пластинку (А), затем нажимайте на рычаг (), пока он не

окажется под фиксирующим выступом.

3 . 3 . 3 . 3 . 3 . :истемная память :истемная память :истемная память :истемная память :истемная память

Hатеринская плата поддерживает суммарные объемы оперативной памяти

128, 256, 512 Hбайт и 1 Lбайт при условии, что используются

небуферируемые модули DIMM DDR (без ECC). Eроме того, установка модулей

памяти в разъемы для модулей DIMM должна выполняться в соответствии с

конфигурациями модулей памяти, указанными в этом разделе.

•

ля предотвращения повреждения контактов разъема не

удаляйте крышку PnP до начала установки D>У.

•

ля возврата товара сохраняйте упаковку.

•

Lарантия на товар не распространяется на случай

повреждения контактов разъема.

1. сегда используйте модули памяти DIMM с одинаковой задержкой

строба адреса столбца (CAS latency). ля лучшей совместимости

рекомендуется использовать модули памяти одного

производителя. :писок рекомендованных производителей

модулей памяти располагается на еб-узле ASUS.

2. Xастота работы памяти должна соответствовать частоте работы

шины FSB процессора. :м. таблицу ниже.

3. анная материнская плата не поддерживает модули DDR DIMM

с 1 6

1 6

1 6 микросхемами памяти (data bus=16bit), расположенными с

двух сторон.

:инхронизация частот памяти и шины (CPU FSB)

CPU FSB

ип DDR DIMM

астота памяти

800 MHz

PC3200/PC2700/PC2100

400/320*/266 MHz

533 MHz

PC2700/PC2100

333/266 MHz

*_сли частота шины процессора 800 HLц, то модуль памяти PC2700

DDR DIMM может работать только на частоте 320 HLц из-за

внутренних ограничений платы.

A S U S P 5 P 8 0 0 S

у сский

4 . 4 . 4 . 4 . 4 . `азовая система ввода/вывода (BIOS) `азовая система ввода/вывода (BIOS) `азовая система ввода/вывода (BIOS) `азовая система ввода/вывода (BIOS) `азовая система ввода/вывода (BIOS)

BIOS записан в микросхеме энергонезависимой памяти, находящейся на

системной плате. cспользуя утилиту настройки BIOS можно настроить

или обновить BIOS. Экраны BIOS содержат кнопки навигации и краткую

справку. _сли после изменения настроек BIOS система стала работать

нестабильно, восстановите настройки по умолчанию (Setup Defaults).

>одробное описание базовой системы ввода/вывода BIOS см. в

р а з д е л е 2

р а з д е л е 2 руководства пользователя. Обновления можно найти на

веб-сайте компании ASUS (w w w . a s u s . c o m ) .

w w w . a s u s . c o m ) .

Xтобы войти в режим настройки при загрузке системы:

нажмите на клавишу D e l e t e

D e l e t e

D e l e t e во время выполнения системой программы

самотестирования (

(

(POST). _сли не нажимать на клавишу Delete, то

продолжится выполнение программы самотестирования.

Xтобы войти в режим настройки после завершения

выполнения программы самотестирования (POST):

• перезагрузите систему, используя клавиши Ctrl + Alt + Delete,

Ctrl + Alt + Delete,

затем нажмите на клавишу Delete

Delete

Delete во время выполнения программы

самотестирования или

• нажмите на кнопку reset (сброс)

reset (сброс)

reset (сброс) на корпусе, затем нажмите на

клавишу Delete во время выполнения программы самотестирования

• выключите и снова включите систему,

, затем нажмите на клавишу

D e l e t e

D e l e t e во время выполнения программы самотестирования

ля обновления BIOS с помощью AFUDOS:

Gагрузите систему с дискеты, на которой содержится последняя версия

BIOS. командной строке DOS введите a f u d o s / i < f i l e n a m e . r o m >

a f u d o s / i < f i l e n a m e . r o m >

a f u d o s / i < f i l e n a m e . r o m > и

нажмите Enter. >осле завершения обновления перезапустите систему.

ля обновления BIOS с ASUS EZ Flash:

Gагрузите систему и нажмите A l t - F 2

A l t - F 2

A l t - F 2 в то время как программа

самотестирования будет запускать EZ Flash. ставьте дискету, на

которой содержится последняя версия BIOS. EZ Flash выполнит

обновление BIOS и автоматически перезагрузит систему.

ля восстановления BIOS с помощью CrashFree BIOS 2:

Gагрузите систему. _сли BIOS поврежден, программа

автовосстановления CrashFree BIOS 2 проверит наличие дискеты или

компакт-диска для восстановления BIOS. ставьте компакт-диск или

дискету со средствами поддержки для системной платы, на которой

содержится первоначальная или последняя версия BIOS. >ерегрузите

систему после восстановления BIOS.

5 . 5 . 5 . 5 . 5 . cнформация о компакт-диске с >О cнформация о компакт-диске с >О cнформация о компакт-диске с >О cнформация о компакт-диске с >О cнформация о компакт-диске с >О

анная системная плата поддерживается операционными системами

Windows

98SE/ME/2000/XP/2003 Server. Cекомендуется устанавливать

наиболее новые операционные системы и соответствующие обновления

для полноценного использования возможностей аппаратного

обеспечения.

Eомпакт-диск, поставляемый вместе с системной платой, содержит

полезные программы и утилиты, расширяющие возможности системной

платы. Xтобы начать работу с этим компакт-диском, вставьте его в привод

CD-ROM. Автоматически запустится экран приветствия и установочные

меню (если функция Автозапуск включена). _сли экран приветствия не

появился автоматически, для его отображения найдите и запустите файл

A S S E T U P . E X E

A S S E T U P . E X E, находящийся в каталоге BIN на компакт-диске.

A S U S P 5 P 8 0 0 S

1 7

Portugu ê s

2. Instalação da CPU

Siga estas etapas para instalar um processador Intel

Pentium

4 no socket

775.

Exerça pressão sobre a alavanca com o seu polegar (A) e de seguida

mova-a para a esquerda (B) até ficar liberta da patilha de fixação.

1. Disposição da placa-principal

P a t i l h a d e

f i x a ç ã o

A l a v a n c a

E s t e l a d o d a " c a m

b o x " d e v e f i c a r

v o l t a d a p a r a s i .

T a m p a P n P

+5V

(Default)

+5VSB

USBPW78

USBPW56

+5V

(Default)

+5VSB

USBPW12

USBPW34

Requires an ATX power supply.

PLED-

PWR

+5V

Speaker

PLED

Ground

RESET

Ground

Reset

Ground

PLED+

IDE_LED-

IDE_LED+

IDE_LED

SPEAKER

PWRSW

PANEL

PCI1

PANEL

P5P800S

AUX

Super

I/O

3Mb

FWH

AGP

CPU_FAN

FP_AUDIO

AD1888

GAME

CLRTC

PRI_IDE

SEC_IDE

TXPWR

DDR DIMM1 (64 bit,184-pin module)

CHA_FAN

Intel

ICH5

USB56

SB_PWR

USBPW78

DDR DIMM2 (64 bit,184-pin module)

USB12

PS/2KBMS

T: Mouse

B: Keyboard

SPDIF_O

ARALLEL

POR

COM1

PCI2

PCI3

PCI4

PCI5

Intel

848P

ATX12V

CR2032 3V

Lithium Cell

CMOS Power

USB78

Below:Mic In

Center:Line Out

Top:Line In

SATA1

SATA2

USBPW56

TL8100C

FLOPPY

USBPW12

USBPW34

CHASSIS

SPDIF_OUT

LAN_USB34

LGA775

CLRTC1

Normal

Clear CMOS

(Default)

1 2

2 3

1 8

A S U S P 5 P 8 0 0 S

Portugu ê s

3. Memória do sistema

Pode instalar DIMMs DDR/DDR2 sem entreposição e non-ECC de 128 MB,

256 MB, 512 MB e 1 GB nos sockets DIMM, utilizando as configurações

descritas nesta secção e relativas à memória.

Levante a alavanca na direcção indicada pela seta e num ângulo de

135º.

Levante o prato de carregamento com o polegar e indicador num

ângulo de 100º (A), de seguida empurre a tampa PnP através da

janela do prato de carregamento para a remover (B).

Posicione a CPU por cima do socket, certificando-se de que o triângulo

dourado está no canto inferior esquerdo do socket. A chave de

alinhamento do socket deve encaixar no entalhe existente na CPU.

Feche o prato de carregamento (A), de seguida exerça pressão sobre

a alavanca de carregamento (B) até esta encaixar com um estalido na

patilha de fixação.

•

Para evitar danificar os pinos do socket, não remova a tampa PnP a

não ser que esteja a instalar uma CPU.

•

Guarde a tampa, caso seja necessário devolver o produto.

•

A garantia do produto não cobre danos ao nível dos pinos do socket.

1. Instale sempre DIMMs com a mesma latência CAS. Para uma óptima

compatibilidade, recomendamos-lhe a obtenção de módulos de

memória junto do mesmo vendedor. Visite o web site da ASUS para

consultar a lista de Vendedores Aprovados.

2. Certifique-se de que a frequência da memória corresponde ao FSB

(Front Side Bus) da CPU. Consulte a tabela F r e q u ê n c i a d e

F r e q u ê n c i a d e

m e m ó r i a / S i n c r o n i z a ç ã o d o F S B d a C P U

m e m ó r i a / S i n c r o n i z a ç ã o d o F S B d a C P U em baixo.

3. Os DIMMs DDR de face dupla e com chips de memória de x 1 6

x 1 6

x 1 6 (bus

de dados=16 bits) não são suportados.

Frequência da memória/Sincronização do FSB da CPU

F S B d a C P U

T i p o d e D I M M D D R

F r e q u ê n c i a d a m e m ó r i a

800 MHz

PC3200/PC2700/PC2100

400/320*/266 MHz

533 MHz

PC2700/PC2100

333/266 MHz

*Ao utilizar um FSB de 800 MHz ao nível da CPU, os DIMMS DDR PC2700

apenas funcionam a 320 MHz (e não a 333 MHz) devido a limitações ao

nível do chipset.

A S U S P 5 P 8 0 0 S

1 9

Portugu ê s

4. Informação da BIOS

A memória ROM Flash existente na placa-principal contém a BIOS. Pode

actualizar a informação da BIOS ou configurar os seus parâmetros utilizando

o utilitário de configuração da BIOS. Os ecrãs da BIOS incluem teclas de

navegação e uma breve ajuda online que lhe servirão de guia. Se se deparar

com problemas ao nível do sistema, ou se o sistema ficar instável após

alteração das definições, carregue as predefinições de configuração. Consulte

o Capítulo

Capítulo

Capítulo 2

2 do Guia do utilizador para mais informações sobre a BIOS.

Visite o web site da ASUS (www.asus.com

www.asus.com

www.asus.com) para obter as actualizações.

Para aceder ao utilitário de configuração aquando do

a r r a n q u e :

Prima a tecla < D e l e t e >

< D e l e t e >

< D e l e t e > durante a rotina POST (Power-On Self Test). Se

não premir a tecla <Delete>, a rotina POST prossegue com as suas rotinas

de teste.

Para aceder ao utilitário de configuração após a rotina POST:

• Reinicie o sistema premindo as teclas < C t r l > + < A l t > + < D e l e t e >

< C t r l > + < A l t > + < D e l e t e >

< C t r l > + < A l t > + < D e l e t e >,

de seguida prima a tecla < D e l e t e >

< D e l e t e >

< D e l e t e > durante a rotina POST, ou

• Prima o b o t ã o R e i n i c i a r

b o t ã o R e i n i c i a r

b o t ã o R e i n i c i a r existente no chassis, de seguida prima a

tecla < D e l e t e >

< D e l e t e >

< D e l e t e > durante a rotina POST, ou

• D e s l i g u e

D e s l i g u e

D e s l i g u e o sistema e volte a l i g á - l o

l i g á - l o

l i g á - l o, de seguida prima a tecla

< D e l e t e >

< D e l e t e > durante a rotina POST

Para actualizar a BIOS com o AFUDOS:

Proceda ao arranque do sistema a partir de uma disquete que contenha o mais

recente ficheiros da BIOS. Na linha de comandos do DOS, digite afudos/

i<filename.rom> e prima a tecla Enter. Reinicie o sistema após conclusão da

actualização.

Para actualizar a BIOS com o ASUS EZ Flash:

Proceda ao arranque do sistema e prima < A l t > - < F 2 >

< A l t > - < F 2 >

< A l t > - < F 2 > durante a rotina

POST para abrir o EZ Flash. Introduza uma disquete que contenha o mais

recente ficheiro da BIOS. O EZ Flash procede à actualização da BIOS e

reinicia o sistema automaticamente após concluída a operação.

Para recuperar a BIOS com o CrashFree BIOS 2:

Proceda ao arranque do sistema. Se a BIOS estiver corrompida, a ferramenta

de recuperação automática do CrashFree BIOS 2 verifica se existe uma

disquete ou CD a partir do qual possa restaurar a BIOS. Introduza o CD da

placa-principal, ou uma disquete que contenha o ficheiro da BIOS original ou o

mais recente. Proceda ao arranque do sistema após recuperação da BIOS.

5. Informação do CD de suporte ao softwareß

Esta placa-principal suporta o sistema operativo Windows

98SE/ME/2000/

XP/2003 Server. Instale sempre a versão mais recente do sistema operativo e

respectivas actualizações para que possa maximizar as capacidades do seu

hardware.

O CD de suporte que acompanha a placa-principal contém software útil e

vários controladores que melhoram as capacidades da placa-principal. Para

utilizar o CD de suporte, basta introduzi-lo na unidade de CD-ROM. O CD

apresenta automaticamente o ecrã de boas-vindas e os menus de instalação

caso a função de execução automática esteja activada no computador. Se o

ecrã de boas-vindas não aparecer automaticamente, procure e faça um duplo

clique sobre o ficheiro ASSETUP.EXE

ASSETUP.EXE

ASSETUP.EXE existente na pasta BIN do CD de

suporte para poder aceder aos menus.

www.asus.com

Annotations for Asus P5P800S in format PDF

Top 10 manuals

100.00

NZXT HALE90 1000W

99.99

Samsung SM-R380

99.97

AEG BSB 18C

99.97

Dell 2700W

99.97

Smeg KSEC70X

99.96

Beurer HDE 40

99.96

Pyramida KH 50 v.2

99.96

MSI CSM-H81M-P32

99.96

AEG HR 5627

99.95

Melissa 640-048

To the rating of instructions and manuals →

Additional manuals

Asus P5Q SE2

Asus P5Q SE

Asus P5P41TD

Asus P5P41C
