Quick Start Guide

First Edition V1 Published July 2007

Copyright © 2007 ASUSTeK COMPUTER INC. All Rights Reserved.

15G0637940K0

M2V-MX SE

U3023

background image

ASUS M2V-MX SE

Français

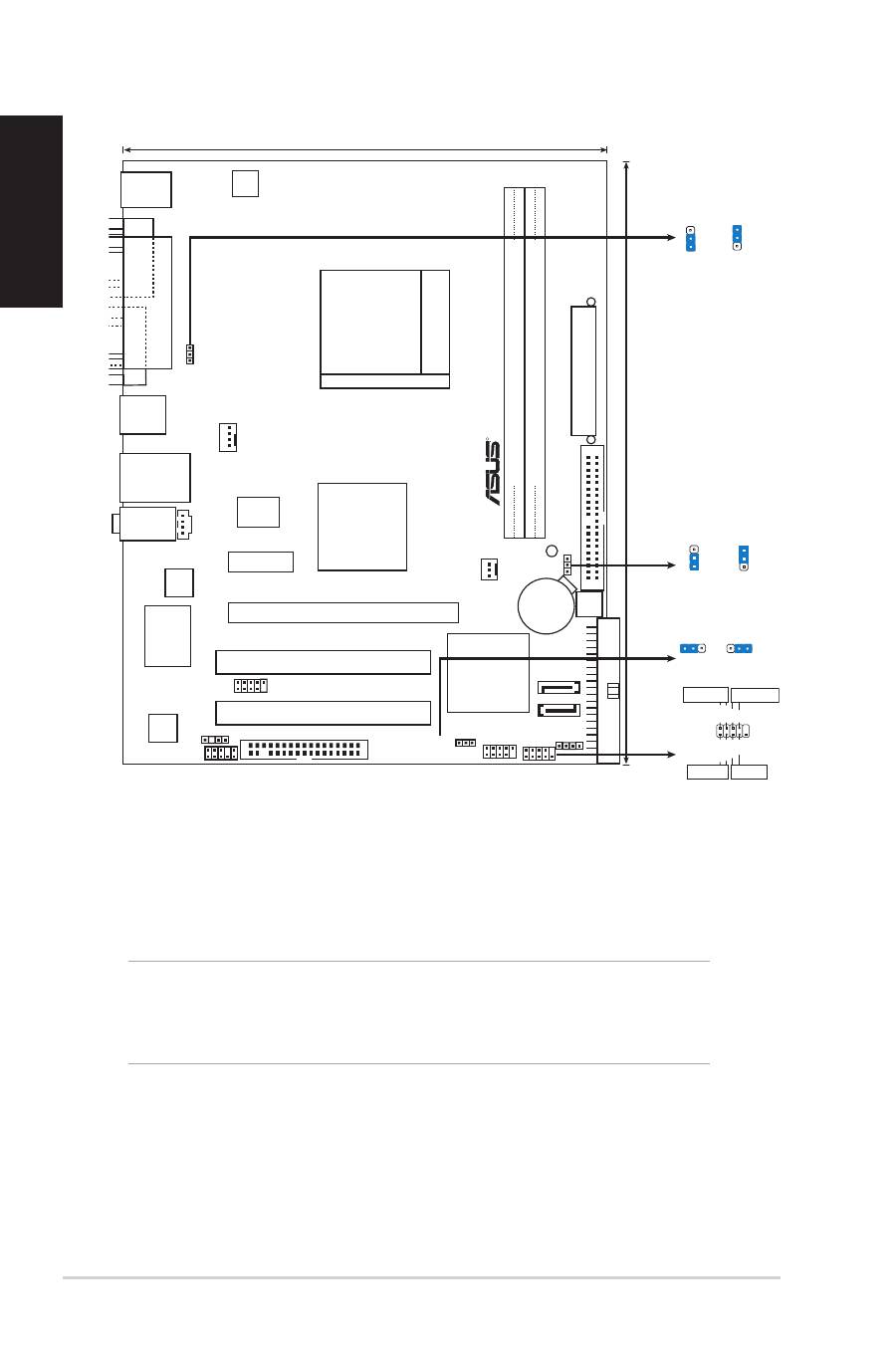

1.  Schéma de la Carte Mère

19.3cm (7.6in)

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_B1 (64 bit,240-pin module)

24.5cm (9.6in

)

Socket

AM2

EA

TXPW

R

CHA_

FA

N

SEC_IDE

SATA2

SATA1

CL

RT

C

CR2032 3V

Lithium Cell

CMOS Power

PCI2

PCI1

PCIEX1_1

FLOPPY

USB56

F_PANEL

USB78

SPEAKER

USBPW5-8

SPDIF_OUT

AAFP

Super I/O

VIA K8M890

VIA VT8237S

4Mb

BIOS

ALC662

Attansic

F2

CD

PS2_USBPW1-4

PS/2KBMS

T: Mouse

B: Keyboard

PARALLE

L

PO

RT

AUDIO

LAN1_USB12

USB34

VGA

COM1

ATX12V

MV-MX SE

R

CPU_FAN

PCIEX16

PRI_IDE

SB_PWR

W83124RG-A2

3

2

2

1

PS2_USBPW1-4

(Default)

+5V

+5VSB

5

3

3

1

USBPW5-8

+5V

(Default)

+5VSB

CLRTC

Normal

Clear RTC

(Default)

2

3

1

2

F_PANEL

PLED- PWR

PLED+

Ground

GND

Reset

IDELED+ IDELED-

+HDLED RESET

PWR LED PWR BTN

2.  Installation du Processeur

Suivez les étapes ci-dessous pour installer le processeur.

1.  Repérez le support AM2 de 940-broches situé sur la carte mère.

2.  Soulevez le levier du sup

port à un angle de 90° minimum.

AVERTISSEMENT !

Le processeur s’insère uniquement dans le bon sens. NE PAS forcer

le processeur sur son support pour éviter de tordre les broches et

d’endommager ainsi le processeur!

3.    Placez le CPU sur le socket en vous assurant que la marque en forme de

triangle doré soit bien placée en bas à gauche du socket.

4.  Insérez avec soin le processeur sur son support jusqu’à ce qu’il s’insère

correctement.

5.  Une fois le processeur mis en place, rabattez le levier du support pour

sécuriser le processeur. Le levier se bloque sur le petit ergot latéral pour

indiquer qu’il est en place.

background image

ASUS M2V-MX SE

Français

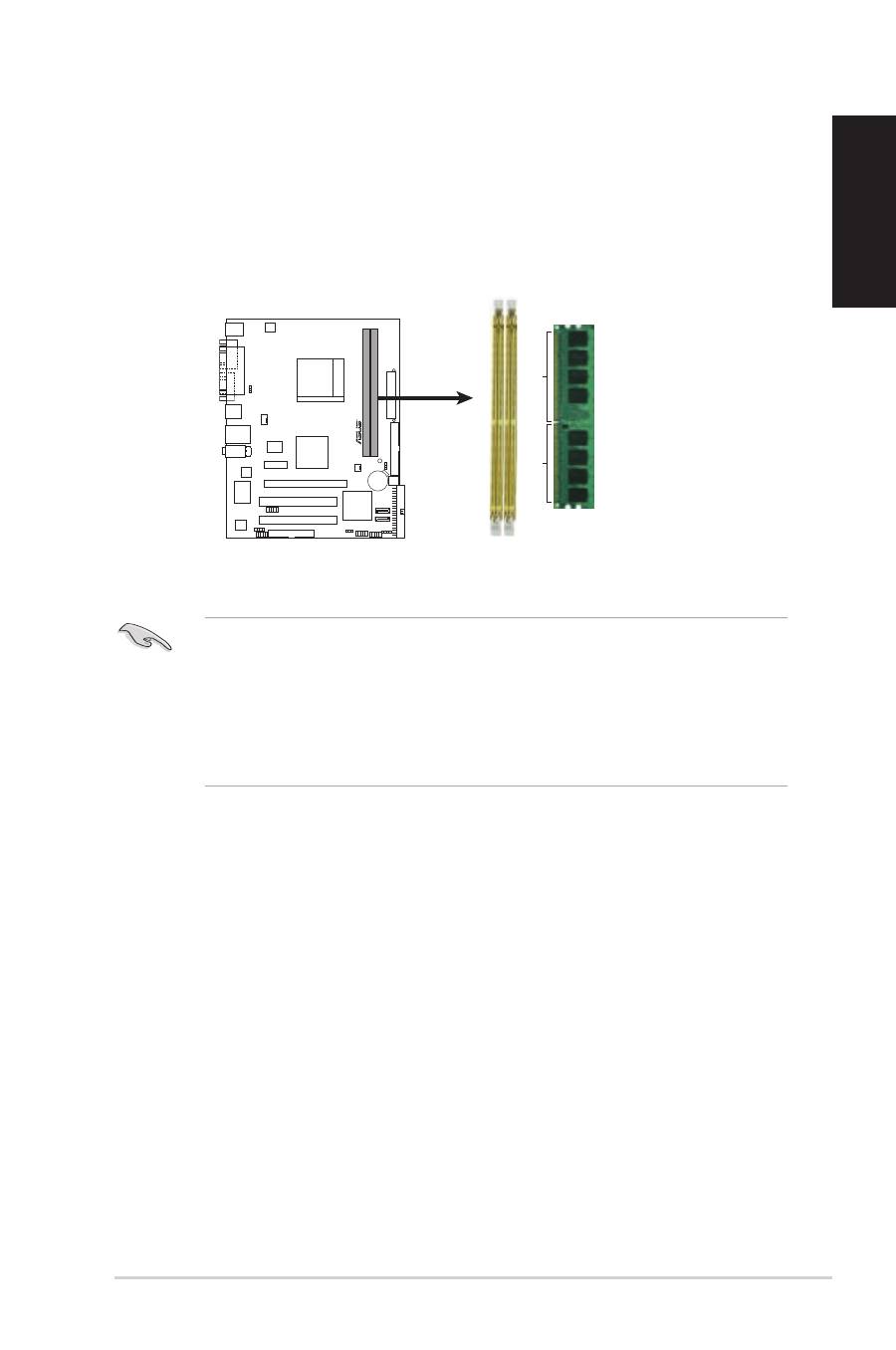

3.  Mémoire Système

Vous  pouvez  installer  des  modules  DIMM  DDR2  ECC/non  ECC  non

tamponnés de 256 Mo, 512 Mo, 1 Go et 2 Go dans les socles DIMM en

utilisant les configurations de mémoire données dans cette section.

•  En raison de l’allocation des ressources du chipset, il se peut que le

système détecte moins de 4Go de modules mémoire si vous avez installé

deux barrettes mémoire DDR2 de 2Go.

•   Pour obtenir une compatibilité optimale, il vous est recommandé de vous

équiper des modules de mémoire auprès du même vendeur. Visitez le site

web ASUS (www.asus.com) pour obtenir la liste des vendeurs de DIMM

DDR2 qualifiés.

MV-MX SE

R

MV-MX SE 0-pin DDR DIMM Sockets

112 Pins

128 Pins

DIMM_A1

DIMM_B1

background image

ASUS M2V-MX SE

Français

4.  Informations du BIOS

La ROM Flash sur la carte mère contient un BIOS. Vous pouvez mettre à jour les

informations du BIOS ou configurer ses paramètres en utilisant l’utilitaire de Setup

du BIOS. Les écrans BIOS comprennent les clés de navigation et une courte aide

en ligne pour vous guider. Si vous rencontrez des problèmes liés au système ou si le

système devient instable une fois que vous aurez modifié les paramètres, chargez les

Paramètres de Réglage Par Défaut. Référez-vous au Chapitre 2 du guide utilisateur

pour obtenir plus d’informations détaillées relatives au BIOS. Rendez visite au site

web d’ASUS (www.asus.com) pour obtenir les mises à jour.

Pour accéder au BIOS au démarrage:

Pressez <Suppr.> lors du POST (Power-On Self-Test). Si vous ne pressez pas

<Suppr.>, le POST continue avec ses tests de routine.

Pour accéder au BIOS après le POST:

•  Redémarrez le système en appuyant sur <Ctrl> + <Alt> + <Suppr.>, puis appuyez

sur <Suppr.> lors du POST, ou

•  Appuyez sur le bouton reset du châssis, puis appuyez sur <Suppr.> lors du POST,

ou

•  Eteignez, puis redémarrez le système, puis appuyez sur <Suppr.> lors du POST.

Pour mettre à jour le BIOS avec AFUDOS:

Démarrez le système depuis une disquette contenant la dernière version de BIOS. Au

prompt DOS, tapez

afudos /i<filename.rom>

 et appuyez sur <Entrée>. Redémarrez

le système lorsque la mise à jour est terminée.

Pour mettre à jour le BIOS avec ASUS EZ Flash:

Bootez le système puis pressez <Alt> + <F2> lors du POST pour lancer EZ Flash.

Insérez la disquette qui contient le dernier fichier BIOS. EZ Flash effectuera le

processus de mise à jour du BIOS et rebootera automatiquement le système une

fois qu’il aura terminé.

Pour restaurer le BIOS avec CrashFree BIOS :

Démarrez  le  système.  Si  le  BIOS  est  corrompu,  l’utilitaire  CrashFree  BIOS  2

recherchera le fichier BIOS sur le lecteur de disquettes, le CD, ou le disque USB flash

afin de restaurer le BIOS. Insérez le CD de support de la carte mère, une disquette

ou connectez un disque USB flash contenant le fichier BIOS d’origine ou sa dernière

version en date. Redémarrez le système une fois le BIOS restauré.

Redémarrez le système une fois le BIOS restauré.

5.  Informations sur le C�� techni�ue Informations sur le C�� techni�ue

Cette carte mère supporte les systèmes d’exploitation Windows

®

 2000/XP/Vista et

Windows

®

 XP/Vista 64-bits. Installez toujours la dernière version d’OS et les mises

Installez toujours la dernière version d’OS et les mises

à jour correspondantes de manière à maximiser les caractéristiques de votre

hardware.

Le CD technique livré avec la carte mère contient des logiciels et de nombreux pilotes

et utilitaires qui améliorent les fonctions de la carte mère. Pour utiliser le CD technique,

insérez-le simplement dans votre lecteur CD-ROM. si Autorun est activé dans votre

ordinateur, le CD affiche automatiquement l’écran de bienvenue et les menus d’installation.

Si l’écran de bienvenue n’apparaît pas automatiquement, localisez le fichier

ASSETUP.

EXE

 dans le dossier BIN du CD technique et double-cliquez dessus.

background image

Deutsch

ASUS M2V-MX SE

1.  Motherboard-Layout 2.  Installieren der CPU

Folgen Sie bitte den nachstehenden Schritten, um eine CPU zu installieren.

1.  Suchen Sie auf dem Motherboard den 940-pol. AM2-Sockel.

2.  Heben Sie den Sockelhebel bis zu einem Winkel von 90 Grad hoch.

WARNUNG!

Die CPU passt nur in einer Richtung in den Sockel. Stecken Sie die CPU nicht gewaltsam

hinein, um verbogene Kontaktstifte und Schäden an der CPU zu vermeiden!

19.3cm (7.6in)

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_B1 (64 bit,240-pin module)

24.5cm (9.6in

)

Socket

AM2

EA

TXPW

R

CHA_

FA

N

SEC_IDE

SATA2

SATA1

CL

RT

C

CR2032 3V

Lithium Cell

CMOS Power

PCI2

PCI1

PCIEX1_1

FLOPPY

USB56

F_PANEL

USB78

SPEAKER

USBPW5-8

SPDIF_OUT

AAFP

Super I/O

VIA K8M890

VIA VT8237S

4Mb

BIOS

ALC662

Attansic

F2

CD

PS2_USBPW1-4

PS/2KBMS

T: Mouse

B: Keyboard

PARALLE

L

PO

RT

AUDIO

LAN1_USB12

USB34

VGA

COM1

ATX12V

M2V-MX SE

R

CPU_FAN

PCIEX16

PRI_IDE

SB_PWR

W83124RG-A2

3

2

2

1

PS2_USBPW1-4

(Default)

+5V

+5VSB

5

3

3

1

USBPW5-8

+5V

(Default)

+5VSB

CLRTC

Normal

Clear RTC

(Default)

2

3

1

2

F_PANEL

PLED- PWR

PLED+

Ground

GND

Reset

IDELED+ IDELED-

+HDLED RESET

PWR LED PWR BTN

3.  Positionieren Sie die CPU oberhalb des Sockels, so dass die CPU-Ecke mit dem

goldenen Dreieck auf der Sockelecke mit dem kleinen Dreieck liegt.

4.  Setzen Sie die CPU vorsichtig in den Sockel ein. Achten Sie auf den korrekten

Sitz.

5.   Sobald die CPU richtig sitzt, drücken Sie den Sockelhebel nach unten, um die

CPU zu arretieren. Sie hören einen Klickton, wenn der Hebel einrastet.

background image

Deutsch

ASUS M2V-MX SE

3.  Arbeitsspeicher

Sie können 256 MB, 512 MB, 1 GB und 2 GB ungepufferte ECC/nicht-ECC DDR 2

DIMMs in den DIMM-Sockeln installieren.

•  Aufgrund von Chipsatzressourcenzuweisung erkennt das System u.U. weniger

als 4 GB Systemspeicher, wenn zwei 2 GB DDR2-Speichermodule installiert

sind.

•   Für optimale Kompatibilität wird empfohlen, nur Speichermodule eines Herstellers

zu verwenden. Besuchen Sie bitte die ASUS-Website (www.asus.com), um die

aktuellste Liste der qualifizierten DDR2 DIMM-Lieferanten zu erhalten.

M2V-MX SE 240-pol. DDR2 DIMM-Steckplätze

M2V-MX SE

R

M2V-MX SE 240-pin DDR2 DIMM Sockets

112 Pins

128 Pins

DIMM_A1

DIMM_B1

4.  BIOS-Informationen

Das BIOS ist in einem Flash-ROM auf dem Motherboard gespeichert. Sie können

mit Hilfe des BIOS-Setupprogramms die BIOS-Informationen aktualisieren oder die

Parameter konfigurieren. Auf den BIOS-Seiten finden Sie Navigationstasten und

eine kurze Online-Hilfe. Laden Sie bitte die Standardwerte (Setup-Defaults), wenn

Systemprobleme auftreten oder das System unstabil geworden ist, nachdem die

Einstellungen geändert wurden. Sehen Sie im Kapitel 2 des Benutzerhandbuchs

für ausführende BIOS-Informationen nach. Besuchen Sie die ASUS-Website (www.

asuscom.de/bios) für die jeweils aktuellste BIOS-Version.

background image

Deutsch

ASUS M2V-MX SE

Aufrufen des Setupprogramms beim Starten:

Drücken Sie die Taste <Entf> während des Einschaltselbsttests (POST); ansonsten

setzt der POST seine Testroutinen fort.

Aufrufen des Setupprogramms nach dem POST:

•  Starten Sie das System erneut, indem Sie <Strg> + <Alt> + <Entf> drücken.

Drücken Sie anschließend <Entf> während des POST.

•  Oder  drücken  Sie  die  Reset-Taste  am  Computergehäuse.  Drücken  Sie

anschließend <Entf> während des POST.

•  Oder schalten Sie das System aus und dann wieder ein. Drücken Sie anschließend

<Entf> während des POST.

Aktualisieren des BIOS mit AFUDOS:

Booten Sie das System von einer Diskette, die die neueste BIOS-Datei enthält.

Tippen Sie  in die DOS-Eingabeaufforderung afudos /i<filename.rom> ein und

drücken anschließend die Eingabetaste. Starten Sie das System neu, nachdem die

Aktualisierung vervollständigt wurde.

Aktualisieren des BIOS mit ASUS EZ Flash:

Booten Sie das System neu und drücken <Alt> + <F2> während des POST, um EZ

Flash zu starten. Legen Sie die Diskette, die die neueste BIOS-Datei enthält, ein. EZ

Flash führt den BIOS-Aktualisierungsprozess aus und startet das System automatisch

nach dem Vervollständigen des Prozesses neu.

So stellen Sie das BIOS mit CrashFree BIOS 2 wieder her:

Starten Sie das System. Falls die BIOS-Datei beschädigt ist, sucht das CrashFree

BIOS 2-Wiederherstellungsprogramm nach einer Diskette oder CD, mit der das BIOS

wieder hergestellt werden kann. Legen Sie die Support-CD des Motherboards, oder

eine Diskette mit der ursprünglichen oder einer neueren BIOS-Datei ein. Starten Sie

das System neu, wenn das BIOS wieder hergestellt ist.

5.  Informationen über die Software Support CD

Dieses Motherboard unterstützt Windows

®

 2000/XP/Vista und Windows

®

 XP/Vista

64-Bit-Betriebssysteme. Installieren Sie immer die neueste Betriebssystemversion und

die dazugehörigen Updates, um die Funktionen ihrer Hardware zu maximieren.

Die dem Motherboard beigefügte Support CD beinhaltet nützliche Software und einige

Utility-Treiber, die die Funktionen des Motherboards verstärken. Legen Sie einfach die

CD in Ihr CD-ROM-Laufwerk ein. Ein Begrüßungsbild, sowie ein Installationsmenü,

erscheinen automatisch, wenn die Autorun-Funktion in Ihrem System aktiviert ist.

Falls das Begrüßungsfenster nicht automatisch erscheint, klicken Sie bitte doppelt

auf die Datei ASSETUP.EXE in dem BIN-Ordner auf der Support CD, um das

Installationsmenü aufzurufen.

background image

ASUS M2V-MX SE

Italiano

1.  Diagramma disposizione scheda madre 2.  Installazione della CPU

Attenersi alle fasi seguenti per installare una CPU.

1.  Ubicare la presa AM2 a 940 pin sulla scheda madre.

2.  Sollevare la leva della presa ad un angolo di almeno 90°.

AVVISO!

La CPU può essere inserita solamente con un corretto orientamento. NON forzare la

CPU nella presa diversamente si possono piegare i pin e danneggiare la CPU!

3.  Collocare la CPU sul socket in modo tale che l’angolo con il triangolo dorato

della CPU combaci con l’angolo del socket dove c’è il tirandolo.

4.  Inserire completamente con delicatezza la CPU nella presa.

5.  Quando la CPU è al suo posto, abbassare la leva della presa per bloccare

la CPU. La leva scatta sulla linguetta laterale indicando che è bloccata.

19.3cm (7.6in)

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_B1 (64 bit,240-pin module)

24.5cm (9.6in

)

Socket

AM2

EA

TXPW

R

CHA_

FA

N

SEC_IDE

SATA2

SATA1

CL

RT

C

CR2032 3V

Lithium Cell

CMOS Power

PCI2

PCI1

PCIEX1_1

FLOPPY

USB56

F_PANEL

USB78

SPEAKER

USBPW5-8

SPDIF_OUT

AAFP

Super I/O

VIA K8M890

VIA VT8237S

4Mb

BIOS

ALC662

Attansic

F2

CD

PS2_USBPW1-4

PS/2KBMS

T: Mouse

B: Keyboard

PARALLE

L

PO

RT

AUDIO

LAN1_USB12

USB34

VGA

COM1

ATX12V

M2V-MX SE

R

CPU_FAN

PCIEX16

PRI_IDE

SB_PWR

W83124RG-A2

3

2

2

1

PS2_USBPW1-4

(Default)

+5V

+5VSB

5

3

3

1

USBPW5-8

+5V

(Default)

+5VSB

CLRTC

Normal

Clear RTC

(Default)

2

3

1

2

F_PANEL

PLED- PWR

PLED+

Ground

GND

Reset

IDELED+ IDELED-

+HDLED RESET

PWR LED PWR BTN

background image

ASUS M2V-MX SE

Italiano

3.  Memoria di sistema

Si possono installare moduli DIMM DDR2 ECC/non ECC

 unbuffered 256 MB,

512 MB, 1GB e 2GB nelle prese DIMM utilizzando le configurazioni memoria

di questa sezione.

•  A causa dell’ allocazione di risorse nel chipset, pur installando due moduli

di memoria DDR2 da 2 GB, il sistema potrebbe rilevare meno di 4 GB di

memoria complessiva.

•  Per poter garantire la perfetta compatibilità dei moduli, si raccomanda

di  utilizzare  moduli  di  memoria  acquistati  presso  lo  stesso  venditore.

Visitare il sito ASUS (www.asus.com) per ottenere un elenco aggiornato

dei venditori qualificati DIMM DDR2.

Socket per DDR2 DIMM M2V-MX SE da 240-pin.

M2V-MX SE

R

M2V-MX SE 240-pin DDR2 DIMM Sockets

112 Pins

128 Pins

DIMM_A1

DIMM_B1

4.  Informazioni sul BIOS

La  Flash  ROM  sulla  scheda  madre  contiene  il  BIOS.  È  possibile  aggiornare

le  informazioni  del  BIOS,  o  configurare  i  parametri  utilizzando  l’utilità  di

configurazione BIOS Setup. La schermata BIOS include tasti di navigazione ed

una concisa guida in linea. Se si riscontrano problemi con il sistema, oppure

se questo diventa instabile dopo avere modificato le impostazioni, caricare le

impostazioni predefinite di configurazione Setup Defaults. Fare riferimento al

Capitolo 2 della Guida utente per informazioni dettagliate sul BIOS. Visitare

la pagina Web ASUS (www.asus.com) per gli aggiornamenti.

background image

10

ASUS M2V-MX SE

Italiano

Per accedere al Setup all’avvio:

Premere il tasto <Delete> durante il POST (Power On Self Test). Se non si

preme il tasto <Delete>, il POST continua le sue routine di diagnostica.

Per accedere al Setup dopo il POST:

•  Riavviare il sistema premendo i tasti <Ctrl> + <Alt> + <Delete>, poi premere

il tasto <Delete> durante il POST, oppure

•  Premere il tasto di ripristino sul telaio, poi premere il tasto <Delete> durante

il POST, oppure

•  Spegnere e riaccendere il sistema e poi premere il tasto <Delete> durante

il POST

Per aggiornare il BIOS con AFUDOS:

Avviare il sistema da un dischetto floppy che contenga il file BIOS più aggiornato.

Al prompt di DOS, scrivere:  afudos /i<filename.rom> poi premere il tasto Enter

/ Invio. Riavviare il sistema quando l’aggiornamento è completato.

Per aggiornare il BIOS con ASUS EZ Flash:

Avviare il sistema e premere <Alt> + <F2> durante il POST per avviare EZ

Flash. Inserire un dischetto floppy che contenga il file BIOS più aggiornato. EZ

Flash esegue le procedure d’aggiornamento del BIOS e, una volta completato,

riavvia automaticamente il sistema.

Per ripristinare il BIOS con CrashFree BIOS 2

:

Avviare il sistema. Se il BIOS è corrotto lo strumento di ripristino automatico

di CrashFree BIOS 2 cerca un dischetto floppy o un CD per ripristinare il BIOS.

Inserire il CD di supporto della scheda madre, oppure un dischetto floppy che

contenga il file BIOS originale o più aggiornato. Riavviare il sistema quando il

BIOS è ripristinato.

5.  Informazioni sul CD di supporto al     Software

Questa scheda madre supporta I sistemi operativi Windows

®

 2000/XP/Vista

and Windows

®

 XP/Vista 64-bit. Installare sempre la versione OS più recente e

i relativi aggiornamenti, in modo da ottimizzare le prestazioni hardware.

Il CD di supporto in dotazione alla scheda madre contiene dei software utili

e  diversi  utility  driver  che  potenziano  le  funzioni  della  scheda  madre.  Per

cominciare a usare il CD di supporto, basta inserire il CD nel CD-ROM drive. Il

CDmostra automaticamente lo schermo di benvenuto e i menu dell’installazione

se Autorun è attivato nel vostro computer. Se lo schermo di benvenuto non

compare automaticamente, trovate e cliccate due volte il file ASSETUP.EXE

dalla cartella BIN nel CD di supporto per mostrare i menu.

background image

11

ASUS M2V-MX SE

Español

1.  Distribución de la placa base 2.  Instalación de la CPU

Para instalar la CPU siga estas instrucciones.

1.  Localice la ranura AM2 de 940 contactos en la placa base.

2.  Levante la palanca de la ranura hasta un ángulo de 90º.

¡ADVERTENCIA!

La CPU encaja solamente en una dirección. NO la fuerce sobre la ranura para evitar

que los contactos se doblen y la CPU quede dañada!

19.3cm (7.6in)

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_B1 (64 bit,240-pin module)

24.5cm (9.6in

)

Socket

AM2

EA

TXPW

R

CHA_

FA

N

SEC_IDE

SATA2

SATA1

CL

RT

C

CR2032 3V

Lithium Cell

CMOS Power

PCI2

PCI1

PCIEX1_1

FLOPPY

USB56

F_PANEL

USB78

SPEAKER

USBPW5-8

SPDIF_OUT

AAFP

Super I/O

VIA K8M890

VIA VT8237S

4Mb

BIOS

ALC662

Attansic

F2

CD

PS2_USBPW1-4

PS/2KBMS

T: Mouse

B: Keyboard

PARALLE

L

PO

RT

AUDIO

LAN1_USB12

USB34

VGA

COM1

ATX12V

M2V-MX SE

R

CPU_FAN

PCIEX16

PRI_IDE

SB_PWR

W83124RG-A2

3

2

2

1

PS2_USBPW1-4

(Default)

+5V

+5VSB

5

3

3

1

USBPW5-8

+5V

(Default)

+5VSB

CLRTC

Normal

Clear RTC

(Default)

2

3

1

2

F_PANEL

PLED- PWR

PLED+

Ground

GND

Reset

IDELED+ IDELED-

+HDLED RESET

PWR LED PWR BTN

3.  Posicione la CPU sobre el zócalo de modo que la esquina de la CPU con el

triángulo dorado coincida con la esquina con el pequeño triángulo en el zócalo.

4.  Inserte con cuidado la CPU en la ranura hasta que entre en su sitio.

5.   Cuando la CPU se encuentre en su sitio, empuje la palanca de la ranura para fijar

la CPU. La palanca encajará en la ficha lateral para indicar que está cerrada.

background image

12

ASUS M2V-MX SE

Español

3.  Memoria de sistema

Puede instalar DIMM DDR2 ECC/no ECC de 256MB, 512MB, 1GB y 2GB sin memoria

intermedia dentro de las ranuras DIMM utilizando las configuraciones de memoria

que aparecen en esta sección.

•  Debido a la asignación de recursos en Chipset por parte del sistema, al instalar

2 módulos DDR2 de 2 GB éste podría detectar un total de menos de 4 GB de

memoria.

•   Para una compatibilidad óptima, se recomienda que obtenga módulos de

memoria del mismo proveedor. Visite el sitio web ASUS (www.asus.com) para

obtener la Lista de proveedores DDR2 DIMM cualificados más reciente.

Zócalos de memoria DIMM DDR2 M2V-MX SE de 240 pines

M2V-MX SE

R

M2V-MX SE 240-pin DDR2 DIMM Sockets

112 Pins

128 Pins

DIMM_A1

DIMM_B1

background image

13

ASUS M2V-MX SE

Español

4.  Información de la BIOS

La Flash ROM de la placa base contiene la BIOS. Puede actualizar la información de

la BIOS o configurar los parámetros utilizando la utilidad Configuración de la BIOS. Las

pantallas de la BIOS incluyen teclas de navegación y una breve ayuda en línea para

guiarle. Si encuentra algún problema con el sistema o si el sistema se vuelve inestable

tras cambiar la configuración, cargue los valores de configuración predeterminados.

Consulte el Capítulo 2 de la guía de usuairo para obtener información detallada sobre

la BIOS. Visite el sitio web ASUS (www.asus.com) para obtener actualizaciones.

Para entrar en la Configuración al inicio:

Pulse <Suprimir> durante la comprobación inicial (Power-On Self Test, POST). Si no

lo hace, POST continuará con las pruebas de rutina.

Para entrar en la Configuración tras el POST:

•  Reinicie el sistema pulsando <Ctrl> + <Alt> + <Supr.> y, a continuación, pulse

<Suprimir> durante el POST, o

•  Pulse el botón de reinicio del chasis y, a continuación, pulse <Suprimir> durante

el POST, o

•  Apague el sistema y vuelva a encenderlo y pulse <Suprimir> durante el POST

Para actualizar la BIOS con AFUDOS:

Inicie el sistema desde un disquete que contenga, el último archivo de la BIOS. En

el símbolo de raíz, escriba afudos /i<filename.rom>  y pulse Intro. Reinicie el sistema

cuando se haya completado la actualización.

Para actualizar la BIOS con ASUS EZ Flash:

Inicie el sistema y pulse <Alt> + <F2> durante el POST para ejecutar EZ Flash.

Introduzca un disquete que contenga el último archivo de la BIOS. EZ Flash realizará

el proceso de actualización de la BIOS y reiniciará automáticamente el sistema

cuando haya terminado.

Para actualizar la BIOS con CrashFree BIOS 2:

Inicie el  sistema. Si la BIOS ha sido corrompida, la herramienta de auto recuperación

CrashFree BIOS 2 buscará un diskette o CD para restaurar la BIOS. Inserte el CD de

soporte de la placa madre, o un diskette que contenga la BIOS original o una BIOS

actualizada. Una vez que la BIOS haya sido recuperada renicie el sistema.

5.  Información del CD de software

Esta placa base es compatible con los sistemas operativos (SO) Windows

®

2000/

XP/Vista y Windows

®

 XP/Vista 64-bit. Instale siempre la última versión del SO con

sus actualizaciones correspondientes para que pueda maximizar las funciones de

su hardware.

El CD que se suministra con la placa base contiene un útil software y varios

controladores para mejorar las características de la placa base. Para comenzar a

utilizar el CD, simplemente tiene que introducirlo en la unidad de CD-ROM. El CD

mostrará automáticamente la pantalla de bienvenida y los menús de instalación si

su equipo tiene activada la función de reproducción automática. Si la pantalla de

bienvenida no aparece automáticamente, localice y haga doble clic sobre el archivo

ASSETUP.EXE de la carpeta BIN del CD para mostrar los menús.

background image

14

ASUS M2V-MX SE

Ру сс ки й

1.  Схема системной платы 2.  Установка процессора

Для установки процессора:

1.  Найдите на системной плате 940-выводной разъем типа AM2.

2.  Поднимите рычажок фиксации процессора так, чтобы угол составил

не менее 90°.

ПРЕДУПРЕЖДЕНИЕ!

Существует только одно правильное положение процессора при установке.

Не применяйте излишнюю силу при установке процессора в разъем, чтобы

не погнуть контакты и не повредить процессор!

19.3cm (7.6in)

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_B1 (64 bit,240-pin module)

24.5cm (9.6in

)

Socket

AM2

EA

TXPW

R

CHA_

FA

N

SEC_IDE

SATA2

SATA1

CL

RT

C

CR2032 3V

Lithium Cell

CMOS Power

PCI2

PCI1

PCIEX1_1

FLOPPY

USB56

F_PANEL

USB78

SPEAKER

USBPW5-8

SPDIF_OUT

AAFP

Super I/O

VIA K8M890

VIA VT8237S

4Mb

BIOS

ALC662

Attansic

F2

CD

PS2_USBPW1-4

PS/2KBMS

T: Mouse

B: Keyboard

PARALLE

L

PO

RT

AUDIO

LAN1_USB12

USB34

VGA

COM1

ATX12V

M2V-MX SE

R

CPU_FAN

PCIEX16

PRI_IDE

SB_PWR

W83124RG-A2

3

2

2

1

PS2_USBPW1-4

(Default)

+5V

+5VSB

5

3

3

1

USBPW5-8

+5V

(Default)

+5VSB

CLRTC

Normal

Clear RTC

(Default)

2

3

1

2

F_PANEL

PLED- PWR

PLED+

Ground

GND

Reset

IDELED+ IDELED-

+HDLED RESET

PWR LED PWR BTN

background image

15

ASUS M2V-MX SE

Ру сс ки й

3.  Расположите процессор над сокетом так, чтобы золотой треугольник

процессора  совпал  с  углом  сокета,  обозначенным    маленьким

треугольником.

4.  Аккуратно вставьте процессор в гнездо так, чтобы он принял нужное

положение.

5.  Затем опустите рычажок фиксации процессора, чтобы зафиксировать

процессор.  Рычажок  должен  защелкнуться  за  боковой  выступ.  Это

значит, что процессор зафиксирован.

3.  Системная память

Вы можете установить 256 Mб, 512 Mб,1 Гб и 2 Гб небуферизированные

ECC/non-ECC DDR 2 модули DIMM в слоты DIMM.

•  При установке двух DDR2 модулей памяти по 2 Гб из-за распределения

ресурсов чипсета, система может обнаружить менее 4 Гб.

•  Для  лучшей  совместимости  рекомендуется  использовать  модули

памяти  одного  производителя.  Посетите  веб-узел  ASUS  (www.asus.

com)  для  получения  наиболее  свежего  списка  сертифицированных

производителей памяти DDR2 DIMM.

M2V-MX SE 240-контактные DDR2 DIMM сокеты

M2V-MX SE

R

M2V-MX SE 240-pin DDR2 DIMM Sockets

112 Pins

128 Pins

DIMM_A1

DIMM_B1

background image

16

ASUS M2V-MX SE

Ру сс ки й

4.   Базовая система ввода/вывода (BIOS)

BIOS записан в микросхеме энергонезависимой памяти, находящейся на

системной  плате.  Используя  утилиту  настройки  BIOS  можно  настроить

или обновить BIOS. Экраны BIOS содержат кнопки навигации и краткую

справку.  Если  после  изменения  настроек  BIOS  система  стала  работать

нестабильно,  восстановите  настройки  по  умолчанию  (Setup  Defaults).

Подробное описание базовой системы ввода/вывода BIOS см. в разделе 2

руководства пользователя. Обновления можно найти на веб-сайте компании

ASUS (www.asus.com).

Чтобы войти в режим настройки при загрузке системы:

нажмите  на  клавишу  Delete  во  время  выполнения  системой  программы

самотестирования  (POST).  Если  не  нажимать  на  клавишу  Delete,  то

продолжится выполнение программы самотестирования.

Чтобы  войти  в  режим  настройки  после  завершения  выполнения

программы самотестирования (POST):

•  перезагрузите  систему,  используя  клавиши  Ctrl  +  Alt  +  Delete,

затем нажмите  на клавишу Delete во время выполнения программы

самотестирования или

•  нажмите на кнопку reset (сброс) на корпусе, затем нажмите на клавишу

Delete во время выполнения программы самотестирования

•  выключите и снова включите систему, затем нажмите на клавишу Delete

во время выполнения программы самотестирования

Для обновления BIOS с помощью AFUDOS:

Загрузите систему с дискеты, на которой содержится последняя версия

BIOS. В командной строке DOS введите afudos /i<filename.rom> и нажмите

Enter. После завершения обновления перезапустите систему.

Для обновления BIOS с ASUS EZ Flash:

Загрузите  систему  и  нажмите  Alt+F2  в  то  время  как  программа

самотестирования будет запускать EZ Flash. Вставьте дискету, на которой

содержится последняя версия BIOS. EZ Flash выполнит обновление BIOS и

автоматически перезагрузит систему.

Для восстановления BIOS с помощью CrashFree BIOS 2:

Включите  систему.  Если  BIOS  искажен,  функция  CrashFree  BIOS  2

автоматически  восстановит  BIOS  с  дискеты  или  CD.  Вставьте  CD  от

материнской платы или дискету, которая содержит исходный или последний

файл BIOS. Затем перезагрузите систему.

5.  Информация о компакт-диске с ПО

Эта материнская плата поддерживает операционные системы Windows

®

2000/XP/Vista  и  Windows

®

  XP/Vista  64-бит.  Всегда  устанавливайте

последнюю версию ОС и соответствующие обновления для максимального

использования всех возможностей вашей аппаратуры.

Компакт-диск,  поставляемый  вместе  с  системной  платой,  содержит

полезные программы и утилиты, расширяющие возможности системной

платы. Чтобы начать работу с этим компакт-диском, вставьте его в привод

CD-ROM.  Автоматически  запустится  экран  приветствия  и  установочные

меню (если функция Автозапуск включена). Если экран приветствия не

появился автоматически, для его отображения найдите и запустите файл

ASSETUP.EXE, находящийся в каталоге BIN на компакт-диске.

background image

ASUS M2V-MX SE

Português

17

1.  Disposição da placa-principal 2.  Instalação da CPU

Siga estas etapas para instalar a CPU.

1.  Procure o socket AM2 de 940 pinos na placa-principal.

2.  Levante a alavanca do socket até atingir um ângulo de pelo menos 90º.

ADVERTÊNCIA!

A CPU apenas pode ser encaixada numa direcção. NÃO force a entrada da CPU

no socket para evitar dobrar os pinos e danificar a CPU

!

19.3cm (7.6in)

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_B1 (64 bit,240-pin module)

24.5cm (9.6in

)

Socket

AM2

EA

TXPW

R

CHA_

FA

N

SEC_IDE

SATA2

SATA1

CL

RT

C

CR2032 3V

Lithium Cell

CMOS Power

PCI2

PCI1

PCIEX1_1

FLOPPY

USB56

F_PANEL

USB78

SPEAKER

USBPW5-8

SPDIF_OUT

AAFP

Super I/O

VIA K8M890

VIA VT8237S

4Mb

BIOS

ALC662

Attansic

F2

CD

PS2_USBPW1-4

PS/2KBMS

T: Mouse

B: Keyboard

PARALLE

L

PO

RT

AUDIO

LAN1_USB12

USB34

VGA

COM1

ATX12V

M2V-MX SE

R

CPU_FAN

PCIEX16

PRI_IDE

SB_PWR

W83124RG-A2

3

2

2

1

PS2_USBPW1-4

(Default)

+5V

+5VSB

5

3

3

1

USBPW5-8

+5V

(Default)

+5VSB

CLRTC

Normal

Clear RTC

(Default)

2

3

1

2

F_PANEL

PLED- PWR

PLED+

Ground

GND

Reset

IDELED+ IDELED-

+HDLED RESET

PWR LED PWR BTN

background image

ASUS M2V-MX SE

Português

18

3.  Posicione a CPU por cima do socket de forma a que o canto da CPU com

o triângulo dourado fique alinhado com o canto do socket contendo um

pequeno triângulo.

4.  Introduza cuidadosamente a CPU no suporte até esta encaixar no devido

lugar.

5.  Quando a CPU estiver no lugar, empurre a alavanca do socket para baixo

para fixar a CPU. A patilha lateral da alavanca emite um estalido para indicar

que a CPU está devidamente fixada.

3.  Memória do sistema

Pode instalar módulos DIMM DDR2 sem entreposição (unbuffered) e ECC/non-

ECC de 256 MB, de 512 MB, de 1 GB e de 2 GB nos sockets DIMM.

•  Devido à alocação do chipset, o sistema poderá detectar menos de 4 GB

de memória de sistema quando instalar dois módulos de memória DDR2

de 2 GB.

•

Para  uma  óptima  compatibilidade,  recomendamos-lhe  a  obtenção  de

módulos de memória junto do mesmo vendedor. Visite o web site da ASUS

(www.asus.com) para consultar a lista de Vendedores Aprovados.

Pino M2V-MX SE 240 Fichas DDR2 DIMM

M2V-MX SE

R

M2V-MX SE 240-pin DDR2 DIMM Sockets

112 Pins

128 Pins

DIMM_A1

DIMM_B1

background image

ASUS M2V-MX SE

Português

19

Para aceder ao utilitário de configuração aquando do arranque:

Prima a tecla <Delete> durante a rotina POST (Power-On Self Test). Se não premir

a tecla <Delete>, a rotina POST prossegue com as suas rotinas de teste.

Para aceder ao utilitário de configuração após a rotina POST:

•  Reinicie  o  sistema  premindo  as  teclas  <Ctrl>  +  <Alt>  +  <Delete>,  de

seguida prima a tecla <Delete> durante a rotina POST, ou

•  Prima o botão Reiniciar existente no chassis, de seguida prima a tecla

<Delete> durante a rotina POST, ou

•  Desligue o sistema e volte a ligá-lo, de seguida prima a tecla <Delete>

durante a rotina POST

Para actualizar a BIOS com o AFUDOS:

Proceda ao arranque do sistema a partir de uma disquete que contenha o

mais recente ficheiros da BIOS. Na linha de comandos do DOS, digite afudos/

i<filename.rom> e prima a tecla Enter. Reinicie o sistema após conclusão da

actualização.

Para actualizar a BIOS com o ASUS EZ Flash:

Proceda ao arranque do sistema e prima <Alt> + <F2> durante a rotina POST

para abrir o EZ Flash. Introduza uma disquete que contenha o mais recente

ficheiro da BIOS. O EZ Flash procede à actualização da BIOS e reinicia o sistema

automaticamente após concluída a operação.

Para recuperar a BIOS com o CrashFree BIOS 2:

Proceda ao arranque do sistema. Se a BIOS estiver corrompida, a ferramenta de

recuperação automática do CrashFree BIOS 2  verifica se existe uma disquete

ou CD a partir do qual possa restaurar a BIOS. Introduza o CD da placa-principal,

ou uma disquete que contenha o ficheiro da BIOS original ou o mais recente.

Proceda ao arranque do sistema após recuperação da BIOS.

5.  Informação do CD de suporte ao  softwareß

Esta  placa-mãe  suporta  o  sistema  operativo  Windows

®

  2000/XP/Vista  e

Windows

®

 XP/Vista de 64-bites (OS). Instale sempre a versão mais recente

do sistema operativo e respectivas actualizações para que possa maximizar

as capacidades do seu hardware.

O CD de suporte que acompanha a placa-principal contém software útil e vários

controladores que melhoram as capacidades da placa-principal. Para utilizar

o CD de suporte, basta introduzi-lo na unidade de CD-ROM. O CD apresenta

automaticamente o ecrã de boas-vindas e os menus de instalação caso a

função de execução automática esteja activada no computador. Se o ecrã de

boas-vindas não aparecer automaticamente, procure e faça um duplo clique

sobre o ficheiro ASSETUP.EXE existente na pasta BIN do CD  de suporte para

poder aceder aos menus.

4.  Informação da BIOS

A  memória  ROM  Flash  existente  na  placa-principal  contém  a  BIOS.  Pode

actualizar a informação da BIOS ou configurar os seus parâmetros utilizando

o  utilitário  de  configuração  da  BIOS.  Os  ecrãs  da  BIOS  incluem  teclas  de

navegação e uma breve ajuda online que lhe servirão de guia. Se se deparar com

problemas ao nível do sistema, ou se o sistema ficar instável após alteração

das definições, carregue as predefinições de configuração. Consulte o Capítulo

2 do Guia do utilizador para mais informações sobre a BIOS. Visite o web site

da ASUS (www.asus.com) para obter as actualizações.

background image

20

ASUS M2V-MX SE

Polski

1.  Plan płyty głównej 2.  Instalacja CPU

Proszę podążaj za następującymi krokami, aby zainstalować CPU:

1.  Odnajdź 940 pinowe gniazdo (socket) na płycie głównej.

2.  Podnieś dźwignię gniazda do kąta przynajmniej 90°.

Uwaga!

CPU pasuje wyłącznie przy odpowiednim ułożeniu. Proszę nie używać

siły  w  celu  włożenia  CPU  do  gniazda,  gdyż  może  to  spowodować

wygięcie nóżek i uszkodzenie CPU.

19.3cm (7.6in)

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_B1 (64 bit,240-pin module)

24.5cm (9.6in

)

Socket

AM2

EA

TXPW

R

CHA_

FA

N

SEC_IDE

SATA2

SATA1

CL

RT

C

CR2032 3V

Lithium Cell

CMOS Power

PCI2

PCI1

PCIEX1_1

FLOPPY

USB56

F_PANEL

USB78

SPEAKER

USBPW5-8

SPDIF_OUT

AAFP

Super I/O

VIA K8M890

VIA VT8237S

4Mb

BIOS

ALC662

Attansic

F2

CD

PS2_USBPW1-4

PS/2KBMS

T: Mouse

B: Keyboard

PARALLE

L

PO

RT

AUDIO

LAN1_USB12

USB34

VGA

COM1

ATX12V

M2V-MX SE

R

CPU_FAN

PCIEX16

PRI_IDE

SB_PWR

W83124RG-A2

3

2

2

1

PS2_USBPW1-4

(Default)

+5V

+5VSB

5

3

3

1

USBPW5-8

+5V

(Default)

+5VSB

CLRTC

Normal

Clear RTC

(Default)

2

3

1

2

F_PANEL

PLED- PWR

PLED+

Ground

GND

Reset

IDELED+ IDELED-

+HDLED RESET

PWR LED PWR BTN

Annotations for Asus M2V-MX SE in format PDF
