English
P1-P5945G/P2-P5945G
ASUS PC (Desktop Barebone)
Installation Manual
Download the latest manual from the ASUS website: www.asus.com
English
2 Installation manual
Front panel features
Close
Optical drive eject
button
HDD LED
Optical drive bay
cover
Press to open the
front panel cover
Power button
Power LED
Front panel features
Rear panel features
Open
Power connector
Voltage selector*
Reset button
Center/Sub out
MS/MS Pro card slot
Rear Surround L/R
Side Surround L/R
Line In
®
CompactFlash
card
Line Out
slot
Rear MIC
SD/MMC card slot
PS/2 mouse port
PS/2 keyboard port
LAN (RJ-45) port
USB 2.0 ports
4-pin IEEE 1394 port
SPDIF Out port
USB 2.0 ports
VGA port
Headphone port
DVI-D port
Microphone port
Serial port
PCI slot metal brackets
* The system’s power supply unit has a
115 V/230 V voltage selector switch located near the power connector. Use this switch
to select the correct system input voltage according to the voltage supply in your area.
English
3Installation manual
Internal components
3
1
2
5
4
8
7
6
1. 5.25-inch optical drive and
5. ASUS motherboard
3.5 inch hard disk drive cage
6. DIMM sockets
2. Front panel cover
7. LGA775 socket
(under the CPU
3. Power supply unit
fan and heatsink assembly)
4. PCI card riser bracket
8. CPU fan and heatsink assembly
(connected to the
motherboard PCI slot)
Removing the cover
1. Remove the cover screws. Keep the screws for later use.
2. Pull the cover slightly toward the rear panel.
3. Lift the cover, then set aside.
1
32
English
4 Installation manual
Removing the front panel cover
1. Lift the front panel cover
1 2
hooks outward.
2. Carefully remove the front
panel cover, then set it aside.
Removing the storage drive assembly
1. Lay the system on its side,
2. Lift the storage drive assembly,
then locate and remove three
then set aside.
storage drive assembly screws.
Removing the CPU fan and heatsink
1. Disconnect the CPU fan cable.
3. Lift the CPU fan and heatsink
assembly, then set aside.
2. Loosen the CPU fan and
heatsink assembly screws.
English
5Installation manual
Installing the CPU
1. Unlock the load lever, then lift
2. Lift the load plate, then
to a 90º-100º angle.
remove the PnP cap.
Load leverRetention tab
3. Install the CPU. The CPU ts in
4. Close the load plate, then lock
only one orientation.
the load lever.
5. Reinstall the CPU fan and heatsink assembly, then reconnect the CPU
fan cable to the CPU fan connector on the motherboard. Refer to the
instructions in the previous section for details.
Installing a DIMM
1. Locate the DIMM sockets in the
Unlocked
motherboard.
retaining clip
2. Unlock a DIMM socket by
pressing the retaining clips
outward.
3. Align a DIMM on the socket
such that the notch on the
DIMM matches the break on the
socket.
DDR DIMM notch
English
6 Installation manual
Installing an expansion card
1. Lift the PCI riser card assembly
2. Remove the metal cover
to remove.
opposite the slot that you
intend to use.
3. Insert the card connector to
4. Reinstall the PCI riser card
the slot, then press the card
assembly. Make sure that the
rmly until it ts in place.
riser card connector sits properly
Secure the card with a screw.
on the motherboard PCI slot.
Installing optical and storage drives
1. Turn the storage drive assembly upside down with the 3.5-inch bay on
top of the 5.25-inch bay.
2. Insert the optical drive upside down to the 5.25-inch bay, then secure
it with two screws on both sides.
3. Turn the storage drive assembly, insert the hard disk drive upside down to
the 3.5-inch bay, then secure it with two screws on both sides.
2
3
English
7Installation manual
Reinstalling the storage drive assembly
Before reinstalling the storage drive assembly, connect the IDE/SATA and
power plugs to the IDE/SATA and power connectors at the back of the
drives.
1. Connect the black plug of the IDE cable to the optical drive, then the
gray plug to the hard disk drive. If you have the SATA HDD, connect
the SATA cable to the SATA HD.
2. Connect the 4-pin power plugs to the power connectors at the back
of the drives.
3. Install the storage drive assembly to the chassis.
4. Secure the storage drive assembly with three screws.
3
4
Installing the foot stand
1. Match the foot stand hooks to
2. Pull the foot stand to the
the holes on the chassis.
direction of the arrow until the
lock clicks in place.
To remove the foot stand, lift the lock, then slightly push the foot stand to
the direction of the rear panel until it disengages from the chassis.

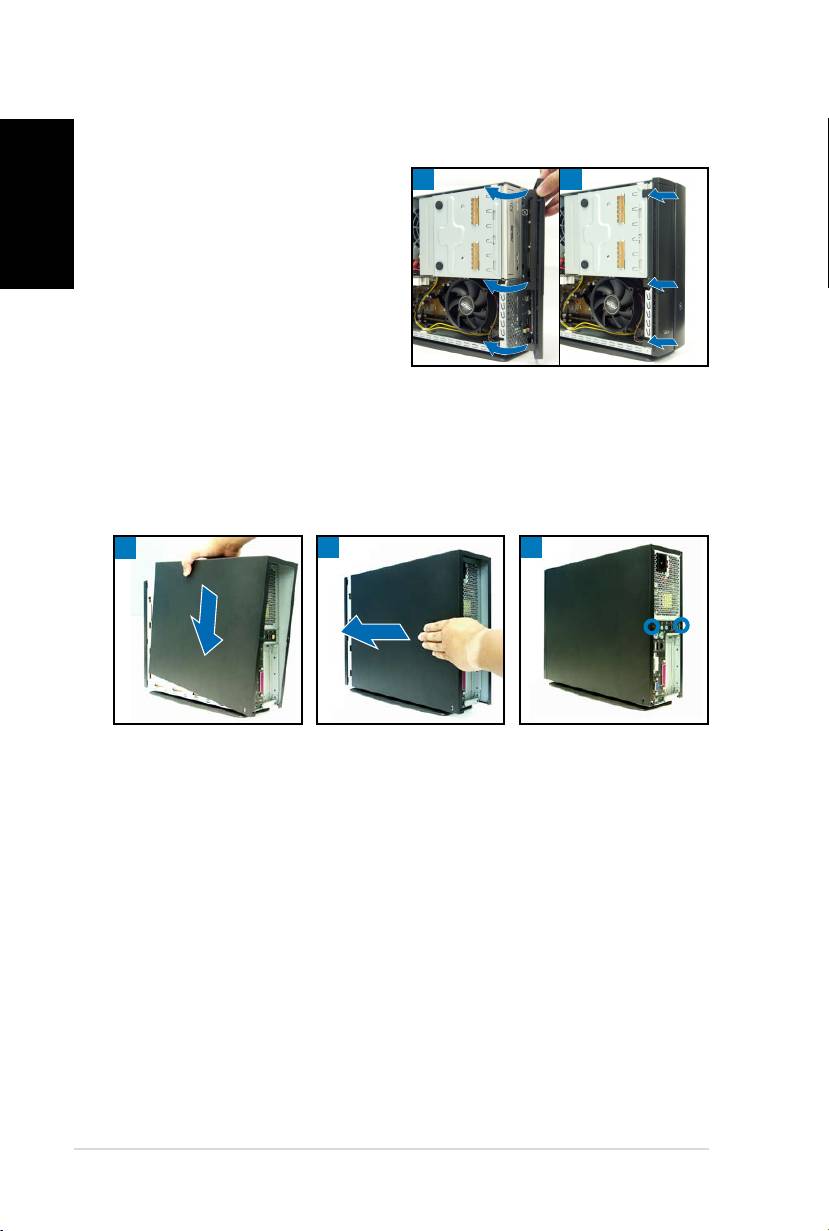

Reinstalling the front panel cover
English
1. Insert the front panel cover
1 2
tabs to the holes at the right
side of the chassis, then close.
2. Insert the front panel cover
hooks to the chassis tabs until
the front panel cover ts in
place.
Reinstalling the cover
1. Install the cover to the chassis. Make sure the cover tabs t the chassis rails.
2. Push the cover toward the front panel until it ts in place.
3. Secure the cover with two screws.
1
2
3
8 Installation manual
P1-P5945G/P2-P5945G
ASUS PC (Système barebone)
Français
Manuel d’installation
Téléchargez les derniers manuels depuis le site web d’ASUS: www.asus.com.
Français
2 Manuel d’installation
Caractéristiques de la façade
Fermé
Bouton d’ejection
du lecteur optique
LED HDD
Capot de la baie
du lecteur optique
Appuyez pour
ouvrir le capot
de la façade
Bouton
d’alimentation
LED
d’alimentation
Caractéristiques de
Caractéristiques de
la façade
l’arrière
Ouvert
Connecteur
d’alimentation
Sélecteur de tension*
Bouton Reset
Center/Sub out
Slot pour cartes
Rear Surround L/R
MS/MS Pro
Side Surround L/R
Port Line In
Slot pour cartes
Port Line Out
®
CompactFlash
MIC arrière
Slot pour cartes
SD/MMC
Port souris PS/2
Port clavier PS/2
Port LAN (RJ-45)
Ports USB 2.0
Port IEEE 1394
Port SPDIF Out
4 broches
Ports USB 2.0
Port VGA
Port Casque
Port DVI-D
Port Microphone
Port Série
Brackets métalliques des ports PCI
*L’alimentation du système est équipée d’un sélecteur de tension 115 V/230 V situé près du
connecteur d’alimentation. Utilisez cet interrupteur pour choisir la bonne tension d’entrée en
fonction des standards utilisés dans votre région.
Français
3Manuel d’installation
Composants internes
3
1
2
5
4
8
7
6
1. Bloc du lecteur optique 5.25’’ et
5. Carte mère ASUS
du lecteur de disque dur 3.5’’.
6. Sockets DIMM
2. Façade
7. Socket LGA775
(sous le
3. Alimentation
système de refroidissement du
CPU)
4. Bracket du PCI Card Riser
(connecté au slot PCI de la
8. Système de refroidissement du
carte mère)
CPU
Enlever le capot
1. Enlevez les deux vis. Conservez les vis pour un usage ultérieur.
2. Tirez légèrement le panneau vers l’arrière.
3. Soulevez le capot, puis basculez-le.
1
2 3
Français
4 Manuel d’installation
Retirer le capot de la façade
1. Levez les crochets du capot
1 2
avant vers l’extérieur.
2. Retirez avec précaution le
capot, puis mettez-le de côté.
Retirer l ’ensemble de stockage
1. Posez le système sur le côté,
2. Soulevez l’ensemble de
puis localisez et retirez les
stockage, puis mettez-le de
trois vis de l’ensemble de
côté.
stockage.
Retirez le dissipateur et le ventilateur du CPU
1. Déconnectez le câble de
3. Soulevez l’ensemble
ventilation du CPU.
dissipateur/ventilateur du CPU,
puis mettez-le de côté.
2. Retirez les vis de l’ensemble
dissipateur/ventilateur du CPU.
Français
5Manuel d’installation
Installer un CPU
1. Soulevez le levier dans la
2. Soulevez la plaque, puis retirez
direction de la èche à un
le couvercle PnP.
angle de 90º-100º .
LevierOnglet de rétention
3. Installez le CPU. Le CPU ne
4. Refermez la plaque puis
peut être placé que dans un
verrouillez le levier.
seul sens.
5. Réinstallez l’ensemble dissipateur/ventilateur du CPU, puis
reconnectez le câble du ventilateur CPU au connecteur de la carte
mère marqué CPU_FAN. Référez-vous aux instructions de la section
précédente pour plus de détails.
Installer un module DIMM
1. Localisez les sockets DIMM de la
Clip de rétention
carte mère.
déverrouillé
2. Déverrouillez un socket DIMM en
pressant sur les clips de rétention
vers l’extérieur.
3. Alignez un module DIMM sur le
socket de sorte que l’encoche sur
la DIMM corresponde à l’ergot du
socket.
Encoche du DIMM DDR
Français
6 Manuel d’installation
Installer une carte d’extension
1. Soulevez l’ensemble PCI Riser
2. Retirez la protection
Card pour le retirez du châssis.
métallique faisant face au slot
que vous désirez utiliser.
3. Insérez le connecteur de la
4. Réinstallez l’ensemble PCI Riser
carte dans le slot et pressez
Card. Assurez-vous que le
jusqu’à ce que la carte soit en
connecteur de la riser card soit
place. Sécurisez la carte avec
bien connecté au slot PCI de la
une vis.
carte mère.
Installer un lecteur optique ou de stockage
1. Placez l’ensemble de stockage de façon à ce que la baie 3.5” soit au
dessus de la baie 5.25”.
2. Insérez le lecteur optique dans la baie 5.25”, puis sécurisez-le avec
deux vis de chaque côté.
3. Insérez le disque dur dans la baie 3.5”, puis sécurisez-le avec deux vis
de chaque côté.
2
3
Français
7Manuel d’installation
Réinstaller l’ensemble de stockage
Avant de réinstaller l’ensemble de stockage, connectez les prises IDE /
SATA et d’alimentation aux connecteurs IDE / SATA et d’alimentation
situés à l’arrière des lecteurs.
1. Connectez la prise noire du câble IDE au lecteur optique, puis la prise
grise au disque dur. Si vous possédez un disque dur SATA, connectez
le câble SATA à ce disque dur.
2. Connectez la prise d’alimentation 4 broches aux connecteurs
d’alimentation situés à l’arrière des lecteurs.
3. Installez l’ensemble de stockage sur le châssis.
4. Sécurisez l’ensemble de stockage avec trois vis.
3
4
Installer le pied de support
1. Faites correspondre les
2. Tirez le pied de support dans
crochets du pied de support
la direction de la èche jusqu’à
aux ouvertures sur le châssis.
ce qu’il soit bien en place.
Pour retirer le pied de support, soulevez le verrou, puis poussez
délicatement le pied de support jusqu’à ce qu’il se désengage du châssis.
Réinstaller le capot de la façade
1. Insérez les onglets du capot
1 2
dans les ouvertures situées
à droite du châssis, puis
refermez-le.
2. Insérez les crochets du capot
de la façade dans les onglets
du châssis jusqu’à ce que le
Français
capot soit bien en place.
Réinstaller le panneau
1. Installer le panneau sur le châssis en vous assurant que les onglets du
panneau soient bien alignés sur les rails du châssis.
2. Poussez le panneau vers l’avant jusqu’à ce qu’il soit bien en place.
3. Sécurisez le panneau avec deux vis.
1
2 3
8 Manuel d’installation
P1-P5945G/P2-P5945G
ASUS PC (Desktop Barebone)
Installationshandbuch
Deutsch
Die neueste Version des Handbuchs nden Sie auf der ASUS-Website: www.asus.com.
Deutsch
2 Installationshandbuch
Frontseite
Geschlossen
Auswurftaste des
optischen Laufwerkes
HDD-LED
Schubladenabdeckung
des optischen
Laufwerkes
Zum öffnen der
Frontabdeckung bitte
hier drücken
Stromschalter
Betriebs-
LED
Frontseite
Rückseite
Offen
Stromanschluss
Spannungsschalter*
Reset-Schalter
Mitte/Sub-Ausgang
MS/MS Pro-
Surround-Hinten L/R
Kartensteckplatz
Surround-Seite L/R
®
CompactFlash
-
Line In
Kartensteckplatz
Line Out
MIC Hinten
SD/MMC-
Kartensteckplatz
PS/2-Mausanschluss
PS/2-Tastaturanschluss
LAN (RJ-45)-Anschluss
USB 2.0-Anschlüsse
4-Pin-IEEE-1394-Port
S/PDIF-Ausgang
USB 2.0-Anschlüsse
VGA-Anschluss
Kopfhöreranschluss
DVI-D-Ausgang
Mikrofonanschluss
Serieller Anschluss
PCI-Steckplatz-Metallblenden
* Das Netzteil ist mit einem 115V/230V-Spannungsschalter neben dem Stromanschluss
ausgestattet. Verwenden Sie diesen Schalter, um die passende Systemeingangsspannung
entsprechend Ihrem Stromversorgungssystem in Ihrer Region auszuwählen.
Deutsch
3Installationshandbuch
Interne Komponenten
3
1
2
5
4
8
7
6
1. Halterung für optisches
5. ASUS-Motherboard
Laufwerk 5.25-Zoll und 3.5 Zoll
6. DIMM-Steckplätze
Festplattenlaufwerk
7. LGA775-Sockel
(unter der
2. Fronttafelabdeckung
CPU-Lüfter-Kühlkörper-Einheit)
3. Netzteil
8. CPU-Lüfter-Kühlkörper-Einheit
4. Befestigungsklammer für PCI-
Karten
(mit dem PCI-Steckplatz
des Motherboards verbunden)
Entfernen der Abdeckung
1. Entfernen Sie die Abdeckungsschrauben. Die Schrauben für spätere
Wiederverwendung gut aufheben.
2. Ziehen Sie das Gehäuse leicht über die rückseitige Abdeckung.
3. Heben Sie die Abdeckung und legen sie zur Seite.
1
32
Deutsch
4 Installationshandbuch
Entfernen der Frontabdeckung
1. Haken Sie die Haken der
1 2
Frontabdeckung aus.
2. Vorsichtig die Frontabdeckung
entfernen und beiseite stellen.
Entfernen des Laufwerkseinbaurahmens
1. Legen Sie das System auf
2. Heben Sie die
die Seite und entfernen
Laufwerkshalterung heraus und
die drei Schrauben der
stellen Sie beiseite.
Laufwerkshalterung.
Entfernen des Prozessorlüfters und des
Kühlkörpers
1. Trennen Sie die Verbindung
3. Heben Sie den Prozessorlüfter
des CPU-Lüfterkabels.
und Kühlkörper heraus und
stellen beides beiseite.
2. Lösen Sie die Befestigungs-
schrauben des Prozessor-
lüfters und des Kühlkörpers.
