U3564

P5SD2-A

Quick Start Guide

Français

Deutsch

Italiano

Español

Русский

Português

Polski

Česky

Magyar

Бъпгарски

Română

Srpski

First Edition V1 Published December 2007

Copyright © 2007 ASUSTeK COMPUTER INC. All Rights Reserved.

15G0639781K0

Français

A

B

2 ASUS P5SD2-A

18.8cm (7.4in)

PS/2KBMS

T: Mouse

ATX12V

B: K yboard

e

CPU_FAN

PS2_USBPW1-4

3

V

COM1

2

2

1

+5

+5VSB

(D

e

fa

u

lt

)

LGA775

PARALLE PORT

COM2

PS2_USBPW1-4

USB34

LAN_USB12

CR2032 3V

Lithium Cell

SIS 671DX

CMOS Power

DDR2 DIMM1 (64 bit,240-pin module)

DDR2 DIMM2 (64 bit,240-pin module)

AUDIO

RTM876-660-LF

EATXPWR

CHA_FAN

Atheros

PCIEX16

30.5cm (12in)

CLRTC

1 2 2 3

Normal

Clear RTC

PCIEX1_1

(Default)

RTM876-660

SIS 968 B0

PCI1

Super I/O

PRI_IDE

PCI2

SATA1 SATA2

P5SD2-A

USBPW5-8

1

2

2

3

PCI3

+5

V

+5VSB

ALC662

8Mb

(Defau

lt

)

BIOS

PCI4

SB_PWR

PLED PWRBTN

SPEAKER

USBPW5-8

PLED+

PLED-

PWR

GNDReset

PCIEX1_2

F_PANEL

CD

SPDIF_OUT

CLRTC

IDELED+

IDELED-

Ground

AAFP

FLOPPY

CHASSIS

USB56USB78

F_PANEL

+HD LED

RESET

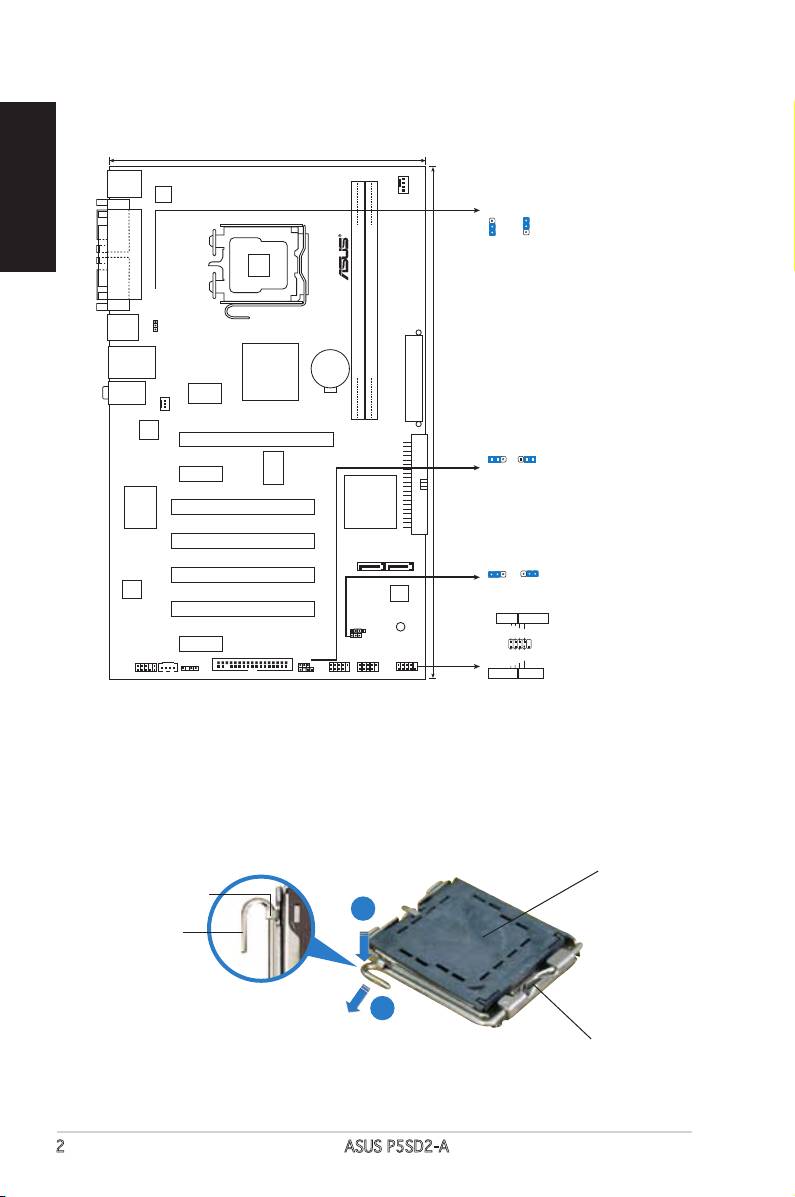

1. Schéma de la Carte Mère

2. Installation du Processeur

®

Suivez cette procédure pour installer un processeur Intel

dans le paquet 775-land.

1. Appuyez sur le levier de chargement avec votre pouce (A), puis déplacez-le

vers le gauche (B) jusqu’à ce qu’il soit détaché de la languette de retenue.

Capuchon PnP

Languette de

retenue

Levier de

chargement

Ce côté du bo ît ie r cam

doit être face à vous.

Pour éviter d’endommager les broches du socle, n’enlevez le capuchon PnP

que si vous installez un processeur.

Veuillez conserver le capuchon pour le renvoi du produit.

La garantie du produit ne couvre pas des dommages liés aux broches du

support.

Français

2. Soulevezle levier de chargement en directionde la èche à un angle de

135º.

3. Soulevez la plaque de chargement avec votre pouce et votre index à un angle

de 100º, puis poussez le capuchon PnP pour le faire sortir de la fenêtre de la

plaque de chargement.

4. Placezleprocesseursurlesocle,envériantqueletriangledoréestbiensur

le coin inférieur gauche du socle. Le détrompeur du socle doit s’insérer dans

l’encoche du processeur.

5. Fermez la plaque de chargement, puis poussez le levier de chargement jusqu’à

ce qu’il s’enclenche dans la languette de retenue.

3. MémoireSystème

Vous pouvez installer des DIMM DDR2 GB unbuffered non-ECC de 512 Mo,

1 Go, et 2 Go dans les sockets.

Installez toujours des DIMMs avec une latence CAS identique. Pour

obtenir une compatibilité optimale, il vous est recommandé de vous

équiper des modules de mémoire auprès du même vendeur.

Si vous utilisez un système d’exploitation Windows 32-bits (par exemple

Windows XP ou Vista 32-bits) ne supportant pas l’extension d’adresse

physique, le système allouera un certain montant d’espace mémoire

aux périphériques système.

Il est recommandé de n’installer qu’un maximum de 3Go de mémoire

système lors de l’utilisation d’un système d’exploitation Windows 32-

bits ne supportant pas l’extension d’adresse physique. L’excédent de

mémoire ne posera aucun problème, toutefois, le système ne pourra

pas ni détecter ni utiliser cet excédent de mémoire.

Cette carte mère ne supporte pas les modules mémoire composés de

puces mémoire de 128Mo.

4. Informations du BIOS

LaROMFlashdelacartemèrecontientleBIOS.Vouspouvezmettreàjourles

informationsduBIOSouongurersesparamètresàl’aidedel’utilitairedeconguratin

duBIOS.LesécransduBIOSincluentlestouchesdenavigationetunebrèveaideen

lignepourvousguider.Sivousrencontrezdesproblèmesavecvotresystème,ousi

celui-cidevientinstableaprèsavoirmodierlacongurationduBIOS,rétablissezles

paramètrespardéfautduBIOS.Référez-vousauChapitre2dumanueldel’utilisateur

pourplusdedétailssurleBIOS.Visitezrégulièrementlesitewebd’ASUS(www.

asus.com) pour des mises à jour.

ASUS P5SD2-A 3

Pour accéder au BIOS au démarrage:

Français

Pressez <Suppr.> lors du POST (Power-On Self-Test). Si vous ne pressez pas

<Suppr.>, le POST continue avec ses tests de routine.

Pour accéder au BIOS après le POST:

• Redémarrezlesystèmeenappuyantsur<Ctrl>+<Alt>+<Suppr.>,puisappuyez

sur <Suppr.> lors du POST, ou

Appuyez sur le bouton reset du châssis, puis appuyez sur <Suppr.> lors du POST,

ou

• Eteignez, puis remarrez le sysme, puis appuyez sur <Suppr.> lors du

POST.

Pour mettre à jour le BIOS avec AFUDOS:

DémarrezlesystèmedepuisunedisquettecontenantladernièreversiondeBIOS.Au

prompt DOS, tapez afudos/i<lename.rom> et appuyez sur <Entrée>. Redémarrez

lesystèmelorsquelamiseàjourestterminée.

Pour mettre à jour le BIOS avec ASUS EZ Flash 2:

Démarrezlesystèmeetappuyezsur<Alt>+<F2>lorsduPOSTpourlancerEZFlash

2.InsérezunedisquettecontenantladernièreversiondeBIOS.EZFlash2performe

laprocéduredemiseàjourduBIOSetredémarreautomatiquementlesystèmeune

fois terminé.

Pour restaurer le BIOS avec CrashFree BIOS 3:

Démarrez le système.SileBIOSestcorrompu,l’utilitaireCrashFreeBIOSvériera

laprésenced’undisqueashUSBanderestaurerleBIOS.Insérezundisqueash

USBcontenantladernièreversionduchierBIOSouceluid’origine.Redémarrezle

systèmeunefoisleBIOSrestauré.

5. Informations sur le CD technique

®

Cette carte mère supporte les systèmes dexploitation Windows

2000/2003

Server/XP/Vista. Installez toujours la dernière version d’OS et les mises à jour

correspondantesdemanièreàmaximiserlescaractéristiquesdevotrehardware.

LeCDtechniquelivréaveclacartemèrecontientdeslogicielsetdenombreuxpilotes

etutilitairesquiaméliorentlesfonctionsdelacartemère.PourutiliserleCDtechnique,

insérez-le simplement dans votre lecteur CD-ROM. si Autorun est activé dans votre

ordinateur,leCDafcheautomatiquementl’écrandebienvenueetlesmenusd’installation.

Sil’écrandebienvenuen’apparaîtpasautomatiquement,localisezlechierASSETUP.

EXE dans le dossier BIN du CD technique et double-cliquez dessus.

4 ASUS P5SD2-A

Deutsch

A

B

ASUS P5SD2-A 5

18.8cm (7.4in)

PS/2KBMS

T: Mouse

ATX12V

B: K yboard

e

CPU_FAN

PS2_USBPW1-4

3

V

COM1

2

2

1

+5

+5VSB

(D

e

fa

u

lt

)

LGA775

PARALLE PORT

COM2

PS2_USBPW1-4

USB34

LAN_USB12

CR2032 3V

Lithium Cell

SIS 671DX

CMOS Power

DDR2 DIMM1 (64 bit,240-pin module)

DDR2 DIMM2 (64 bit,240-pin module)

AUDIO

RTM876-660-LF

EATXPWR

CHA_FAN

Atheros

PCIEX16

30.5cm (12in)

CLRTC

1 2 2 3

Normal

Clear RTC

PCIEX1_1

(Default)

RTM876-660

SIS 968 B0

PCI1

Super I/O

PRI_IDE

PCI2

SATA1 SATA2

P5SD2-A

USBPW5-8

1

2

2

3

PCI3

+5

V

+5VSB

ALC662

8Mb

(Defau

lt

)

BIOS

PCI4

SB_PWR

PLED PWRBTN

SPEAKER

USBPW5-8

PLED+

PLED-

PWR

GNDReset

PCIEX1_2

F_PANEL

CD

SPDIF_OUT

CLRTC

IDELED+

IDELED-

Ground

AAFP

FLOPPY

CHASSIS

USB56USB78

F_PANEL

+HD LED

RESET

1. Motherboard-Layout

2. Installieren der CPU

®

Folgen Sie diesen Schritten, um einen Intel

Prozessor auf dem LGA 775-Sockel

zu installieren.

1. Drücken Sie den Ladehebel mit Ihrem Daumen (A) und schieben ihn nach links

(B), bis er von dem Halteriegel losgelassen wird.

PnP-Kappe

Halteriegel

Ladehebel

Diese Seite der Cam-

Box sollte zu Ihnen

zeigen.

Um Schäden an den Sockelpolen zu vermeiden, entfernen Sie bitte die PnP-

Kappe nicht vor dem Beginn der CPU-Installation.

Bitte bewahren Sie die Abdeckung für den Fall einer Produktrückgabe auf.

Die Garantie des Produkts deckt nicht die Schäden an Sockelpolen.

2. Heben Sie den Ladehebel in Pfeilrichtig bis zu einem Winkel von 135 Grad

hoch.

3. Heben Sie die Ladeplatte mit dem Daumen und dem Zeigenger bis zu

einem Winkel von 100 Grad hoch. Drücken Sie die PnP-Kappe von der

Deutsch

Ladeplattenaussparung, um sie zu entfernen.

4. Legen Sie die CPU auf den Sockel. Richten Sie dabei das goldene Dreieck

auf die untere linke Ecke des Sockels aus. Die Sockelausrichtungsmarkierung

muss in die CPU-Kerbe einpassen.

5. Machen Sie die Ladeplatte zu und drücken dann den Ladehebel, bis er in den

Halteriegel einrastet.

3. Arbeitsspeicher

Sie können 512 MB, 1 GB, und 2 GB ungepufferte nicht-ECC DDR2 DIMMs

in den DIMM-Sockeln installieren.

Installieren Sie immer DIMMs mit gleicher CAS-Latenzzeit. Für optimale

Kompatibilität wird empfohlen, nur Speichermodule eines Herstellers

zu verwenden.

Wenn Sie ein Windows 32-Bit-Betriebssystem (z.B. 32-Bit Windows

XP, 32-Bit Vista) ohne die Unterstützung für Physical Address

Extension (PAE) verwenden, wird das System einen gewissen Anteil

des Speicherplatzes für die Systemgeräte reservieren.

Wir empfehlen Ihnen, dass Sie maximal nur 3GB Systemspeicher

installieren, wenn Sie ein Windows 32-Bit-Betriebssystem ohne PAE

verwenden. Der Überschuß über 3GB des installierten Speichers

wird keine Probleme bereiten, jedoch kann das System diesen

Speicherüberschuß nicht nutzen und zeigt deshalb auch eine geringere,

als die tatsächlich installierte Größe des physischen Speichers, an.

Das Motherboard unterstützt keine Speichermodule mit 128 MB-

Chips.

4. BIOS-Informationen

DasBIOSbendetsichinderFlashROMaufdemMotherboard.ÜberdasBIOS-

Setupprogramm können Sie die BIOS-Informationen aktualisieren oder die Parameter

kongurieren.DieBIOS-AnzeigenenthaltenNavigations-anleitungenundeinekurze

Online-Hilfe, um Ihnen die Verwendung zu erleichtern. Falls in Ihrem System Probleme

auftauchen, oder das System nach dem Verändern einiger Einstellungen instabil wird,

sollten Sie die Standardeinstellungen zurückholen. Genauere Informationen hierzu

ndenSieinKapitel2desBenutzerhandbuches.WeitereNeuigkeitenndenSieauf

der ASUS-Webseite (www.asus.com).

6 ASUS P5SD2-A

So öffnen Sie das BIOS-Setup beim Systemstart:

Drücken Sie <Entf> während des Power-On Self-Test (POST). Wenn Sie nicht <Entf>

drücken, fährt der POST mit seiner Routine fort.

So öffnen Sie das Setup nach dem POST:

Starten Sie das System neu, indem Sie <Strg> + <Alt> + <Entf> drücken, und

drücken Sie dann <Entf> während des POST, oder

Drücken Sie den Reset-Schalter am Computergehäuse, und drücken Sie dann

<Entf> während des POST, oder

Schalten Sie das System aus und wieder an, und drücken Sie dann <Entf>

während des POST

So aktualisieren Sie das BIOS with AFUDOS:

Starten Sie das System von einer Diskette, die die neueste BIOS-Datei enthält.

Geben Sie bei der DOS-Eingabeaufforderung afudos /i<dateiname.rom> ein

Deutsch

und drücken Sie dann die <Eingabetaste>. Starten Sie das System neu, wenn die

Aktualisierung beendet ist.

So aktualisieren Sie das BIOS mit ASUS EZ Flash 2:

Starten Sie das System und drücken Sie während des POST <Alt> + <F2>, um EZ

Flash 2 aufzurufen. Legen Sie eine Diskette mit der neuesten BIOS-Datei ein. EZ

Flash2 aktualisiert das BIOS und startet automatisch das System neu, wenn die

Aktualisierung beendet ist.

So stellen Sie das BIOS mit CrashFree BIOS 3 wieder her:

Booten Sie das System. Wenn das BIOS beschädigt ist, überprüft das automatische

BIOS-Wiederherstellungsprogramm CrashFree, ob ein USB-Datenträger

angeschlossen ist, um das BIOS wiederherzustellen. Schließen Sie einen USB-

Datenträger, der die originale oder die neuste BIOS-Datei enthält, an das System an.

Starten Sie das System nach der Wiederherstellung des BIOS neu.

5. Informationen über die Software Support CD

®

Das Motherboard unterstützt die Windows

2000/2003 Server/XP/Vista-Betriebssysteme.

Verwenden Sie bitte immer die jeweils letzte Version des Betriebssystems und führen

ggf. die notwendigen Aktualisierungen durch, um die maximale Leistung Ihrer

Hardware zu erhalten.

Die dem Motherboard beigefügte Support CD beinhaltet nützliche Software und einige

Utility-Treiber, die die Funktionen des Motherboards verstärken. Legen Sie einfach die

CD in Ihr CD-ROM-Laufwerk ein. Ein Begrüßungsbild, sowie ein Installationsmenü,

erscheinen automatisch, wenn die Autorun-Funktion in Ihrem System aktiviert ist.

Falls das Begrüßungsfenster nicht automatisch erscheint, klicken Sie bitte doppelt

auf die Datei ASSETUP.EXE in dem BIN-Ordner auf der Support CD, um das

Installationsmenü aufzurufen.

ASUS P5SD2-A 7

Italiano

A

B

8 ASUS P5SD2-A

18.8cm (7.4in)

PS/2KBMS

T: Mouse

ATX12V

B: K yboard

e

CPU_FAN

PS2_USBPW1-4

3

V

COM1

2

2

1

+5

+5VSB

(D

e

fa

u

lt

)

LGA775

PARALLE PORT

COM2

PS2_USBPW1-4

USB34

LAN_USB12

CR2032 3V

Lithium Cell

SIS 671DX

CMOS Power

DDR2 DIMM1 (64 bit,240-pin module)

DDR2 DIMM2 (64 bit,240-pin module)

AUDIO

RTM876-660-LF

EATXPWR

CHA_FAN

Atheros

PCIEX16

30.5cm (12in)

CLRTC

1 2 2 3

Normal

Clear RTC

PCIEX1_1

(Default)

RTM876-660

SIS 968 B0

PCI1

Super I/O

PRI_IDE

PCI2

SATA1 SATA2

P5SD2-A

USBPW5-8

1

2

2

3

PCI3

+5

V

+5VSB

ALC662

8Mb

(Defau

lt

)

BIOS

PCI4

SB_PWR

PLED PWRBTN

SPEAKER

USBPW5-8

PLED+

PLED-

PWR

GNDReset

PCIEX1_2

F_PANEL

CD

SPDIF_OUT

CLRTC

IDELED+

IDELED-

Ground

AAFP

FLOPPY

CHASSIS

USB56USB78

F_PANEL

+HD LED

RESET

1. Diagramma disposizione scheda madre

2. Installazione della CPU

®

Attenersi alle seguenti fasi per installare un processore Intel

nel pacchetto 775.

1. Premerelalevettadicaricoconilpollice(A),poispostarlaesinistra(B)nché

è liberata dalla linguetta di trattenimento.

Copertura PnP

Linguetta di

trattenimento

Levetta di

carico

Questo lato del modulo

deveessererivoltoversosé

stessi.

Per evitare di danneggiare i pin, non rimuovere la copertura PnP salvo si stia

installando una CPU.

Conservare il cappuccio per eventuali restituzioni del prodotto.

La garanzia del prodotto non copre i danni ai pin della presa.

2. Sollevare la levetta di carico nella direzione indicata dalla freccia ad un anglo

di 135°.

3. Sollevare la placca di carico con il pollice e l’indice ad un angolo di 100º, poi

spingere la copertura PnP dalla placca di carico per rimuoverla.

4. Collocare la CPU sopra la presa, assicurandosi che il triangolo dorato si trovi

nell’angolo in basso a sinistra della presa. Il tasto di allineamento della presa

deve adattarsi alla dentellatura della CPU.

5. Chiuderelaplaccadicarico,poispingerelalevadicariconchéscattanella

linguetta di trattenimento.

3. Memoria di sistema

Nelle prese per DIMM, si possono installare moduli di memoria DIMM DDR non-

ECC, senza buffer, da 512 MB, 1 GB, e da 2 GB.

Italiano

Utilizzare e installare sempre moduli DIMM con la stessa latenza CAS.

Per poter garantire la perfetta compatibilità dei moduli, si raccomanda

di utilizzare moduli di memoria acquistati presso lo stesso venditore.

Con il sistema operativo Windows - versione 32-bit (p.e. Windows XP

32-bit, Vista 32-bit), in assenza del supporto PAE (Physical Address

Extension), il sistema allochera una certa quanti di spazio nella

memoria per dispositivi di sistema.

Con il sistema operativo Windows-versione 32 bit, senza PAE, è

consigliabile installare soltanto una memoria di sistema pari a max. 3GB.

L’ installazione di memoria superiore a 3GB, non crea alcun problema;

tuttavia, il sistema non può disporre dello spazio di memoria in eccesso

e visualizza un valore inferiore rispetto alla dimensione complessiva

della memoria sica installata.

Questa scheda madre non supporta moduli di memoria costituiti da

chip sino a 128 Mb.

ASUS P5SD2-A 9

4. Informazioni sul BIOS

La Flash ROM sulla scheda madre contiene il BIOS. È possibile aggiornare le

informazionidelBIOS,ocongurareiparametriutilizzandol’utilitàdicongurazione

BIOS Setup. La schermata BIOS include tasti di navigazione ed una concisa

guida in linea. Se si riscontrano problemi con il sistema, oppure se questo diventa

instabiledopoaveremodicatoleimpostazioni,caricareleimpostazionipredenite

dicongurazioneSetupDefaults.FareriferimentoalCapitolo2dellaGuidautente

per informazioni dettagliate sul BIOS. Visitare la pagina Web ASUS (www.asus.com)

per gli aggiornamenti.

Per accedere al Setup all’avvio:

Premere il tasto <Delete> durante il POST (Power On Self Test). Se non si preme

il tasto <Delete>, il POST continua le sue routine di diagnostica.

Per accedere al Setup dopo il POST:

Riavviare il sistema premendo i tasti <Ctrl> + <Alt> + <Delete>, poi premere il

tasto <Delete> durante il POST, oppure

Premere il tasto di ripristino sul telaio, poi premere il tasto <Delete> durante il

Italiano

POST, oppure

Spegnere e riaccendere il sistema e poi premere il tasto <Delete> durante il POST

Per aggiornare il BIOS con AFUDOS:

AvviareilsistemadaundischettooppychecontengailleBIOSpiùaggiornato.

Al prompt di DOS, scrivere: afudos /i<lename.rom> poi premere il tasto Enter /

Invio. Riavviare il sistema quando l’aggiornamento è completato.

Per aggiornare il BIOS con ASUS EZ Flash 2:

Avviare il sistema e premere <Alt> + <F2> in fase di POST per lanciare EZ Flash

2.Inserireundischettooppychecontengail leBIOSpiùaggiornato.EZFlash

2 esegue le procedure d’aggiornamento del BIOS e, una volta completato, riavvia

automaticamente il sistema.

Per recuperare il BIOS con CrashFree BIOS 3:

Avviare il sistema. Se il BIOS è corrotto, CrashFree, lo strumento di ripristino

automaticodelBIOS,cercaundiscoashUSBperripristinareilBIOS.Inserireun

discoashUSBcontenenteilleBIOSoriginaleoaggiornato.A recupero avvenuto,

riavviare il sistema.

5. Informazioni sul CD di supporto al Software

®

Questa scheda madre supporta un sistema operativo (OS) Windows

2000/20032000/2003

Server/XP/Vista. Installate sempre lultima versione OS e gli aggiornamenti. Installate sempre l’ultima versione OS e gli aggiornamenti

corrispondenti, in modo da massimizzare le funzioni del vostro hardware.

Il CD di supporto in dotazione alla scheda madre contiene dei software utili e diversi

utility driver che potenziano le funzioni della scheda madre. Per cominciare a usare il

CD di supporto, basta inserire il CD nel CD-ROM drive. Il CDmostra automaticamente

lo schermo di benvenuto e i menu dell’installazione se Autorun è attivato nel vostro

computer. Se lo schermo di benvenuto non compare automaticamente, trovate e

cliccateduevolteil leASSETUP.EXEdallacartella BINnelCDdisupporto per

mostrare i menu.

10 ASUS P5SD2-A

Español

A

B

ASUS P5SD2-A 11

18.8cm (7.4in)

PS�2KBMS

T: Mouse

ATX12V

B: K yboard

e

CPU_FAN

PS2_USBPW1-4

3

V

COM1

2

2

1

+5

+5VSB

(D

e

fa

u

lt

)

LGA775

PARALLE PORT

COM2

PS2_USBPW1-4

USB34

LAN_USB12

CR2032 3V

Lithium Cell

SIS 671DX

CMOS Power

DDR2 DIMM1 (64 bit,240-pin module)

DDR2 DIMM2 (64 bit,240-pin module)

AUDIO

RTM876-660-LF

EATXPWR

CHA_FAN

Atheros

PCIEX16

30.5cm (12in)

CLRTC

1 2 2 3

Normal

Clear RTC

PCIEX1_1

(Default)

RTM876-660

SIS 968 B0

PCI1

Super I�O

PRI_IDE

PCI2

SATA1 SATA2

P5SD2-A

USBPW5-8

1

2

2

3

PCI3

+5

V

+5VSB

ALC662

8Mb

(Defau

lt

)

BIOS

PCI4

SB_PWR

PLED PWRBTN

SPEAKER

USBPW5-8

PLED+

PLED-

PWR

GNDReset

PCIEX1_2

F_PANEL

CD

SPDIF_OUT

CLRTC

IDELED+

IDELED-

Ground

AAFP

FLOPPY

CHASSIS

USB56USB78

F_PANEL

+HD LED

RESET

1. Distribución de la placa base

2. Instalación de la CPU

®

Siga estos pasos para instalar un procesador Intel

en el paquete 775-land.

1. Pulse la palanca de carga con su pulgar (A), a continuación, muévala hacia la

izquierda (B) hasta que se suelte de la pestaña de retención.

Tapa PnP

Pestaña de

retención

Palanca de

carga

Este lado de la caja

cam debería mirar hacia

usted.

Para evitar daños en los contactos del zócalo, no retire la tapa PnP, a menos

que se esté instalando una CPU.

Conserve la tapa en caso de devolución del producto.

La garantía del producto no cubre daños producidos en los contactos del

zócalo.

2. Levantelapalancadecargaenladireccióndelaecha,hastallegaraunángulo

de 135º.

3. Levantelaplacadecargaconelpulgaryconelíndicehastaalcanzarunángulo

de 100º, a continuación, presione la tapa PnP desde la ventana de la placa de

carga para extraerla.

4. ColoquelaCPUsobreelzócalo,asegúrandosedequeeltriángulodoradose

encuentra en la esquina inferior izquierda del zócalo. La llave de alineación

deberíaencajareneloriciodelaCPU.

5. Cierre la placa de carga, a continuación, pulse la palanca de carga hasta que

quede encajada en la pestaña de retención.

3. Memoria de sistema

Puede instalar módulos DIMM DDR2 de 512 MB, 1 GB, y 2 GB sin ECC y sin

buffer en los zócalos DIMM.

Instale siempre DIMM con la misma latencia CAS. Para una compatibilidad

óptima, se recomienda que obtenga módulos de memoria del mismo

Español

proveedor.

Si utiliza un sistema operativo Windows de 32-bit (por ejemplo Windows

XP de 32 bits o Vista 32-bit) que no sea compatible con Extensión de

direcciones físicas (PAE), el sistema asignará una cierta cantidad de

memoria para los dispositivos de sistema.

Le recomendamos que instale un máximo de 3GB de memoria de sistema

si utiliza un sistema operativo Windows de 32-bit sin PAE. Instalar

más de 3GB de memoria no causará ningún problema; sin embargo el

sistema no podrá utilizar este espacio adicional y presentará menos

de la memoria total física instalada.

Esta placa base no es compatible con módulos de memoria fabricados

con chips de 128 Mb.

12 ASUS P5SD2-A

4. Información sobre la BIOS

La BIOS esta contenida en la memoria ROM Flash de la placa madre. Puede

actualizarlainformacióndelaBIOSocongurarlosparámetrosusandolautilidadde

conguracióndelaBIOS.LaspantallasdelaBIOSincluyenteclasdenavegacióny

unaayudasimpleparaguiarle.Sitrascambiarlaconguraciónencuentraproblemas

enelsistema,osiestesevuelve inestable,cargue laconguraciónpordefecto

(SetupDefaults).ReérasealCapítulo2delmanualdelusuarioparainformación

detallada de la BIOS. Visite el sitio Web de ASUS (www.asus.com) para acceder a

actualizaciones.

Para acceder a la conguración de la BIOS durante el proceso de inicio:

Pulse <Suprimir> durante el proceso de auto comprobación de encendido (Power-

OnSelf-Test-POST).Sinopulsa<Suprimir>,elprocesoPOSTcontinuaráconsus

rutinas de comprobación.

Para acceder a la conguración de la BIOS tras el proceso POST:

Reinicie el sistema presionando <Ctrl> + <Alt> + <Suprimir>, y pulse

<Suprimir> durante el proceso POST, o

Pulse el botón de reinicio en el chasis, y pulse <Suprimir> durante el proceso

POST, o

Apague y encienda el sistema, y pulse <Suprimir> durante el proceso POST

Para actualizar la BIOS con AFUDOS:

Inicie el sistema desde un diskette de sistema con un archivo de BIOS actualizado.

En el intérprete de comandos DOS, escriba afudos /i<nombredearchivo.rom> y

pulse Enter. Reinicie el sistema cuando la actualización haya sido completada.

Para actualizar la BIOS con ASUS EZ Flash 2:

Inicie el sistema y pulse <Alt> + <F2> durante la fase POST para abrir EX Flash 2.

InserteundisketteconunarchivoBIOSactualizado.EZFlash2realizaráelproceso

deactualizacióndelaBIOSyautomáticamentereiniciaráelsistemacuandohaya

terminado..

Español

Para recuperar la BIOS con CrashFree BIOS 3:

Inicieelsistema.SilaBIOSestácorrupta,laherramientaderecuperaciónautomática

CrashFreeBIOSconsultaráeldiscoashUSBpararestaurarlaBIOS.Inserteun

discoashUSBquecontengaelarchivodeBIOSoriginalomásreciente.Reinicie

el sistema una vez que la BIOS haya sido recuperada.

5. Información del CD de software

®

Esta placa base admite los sistemas operativos (SO) Windows

2000�2003 Server�2000�2003 Server�

XP/Vista. Instale siempre la versión más reciente del SO y las actualizaciones. Instale siempre la versión más reciente del SO y las actualizaciones

correspondientes para maximizar las funciones del hardware.

El CD que se suministra con la placa base contiene un útil software y varios

controladores para mejorar las características de la placa base. Para comenzar a

utilizar el CD, simplemente tiene que introducirlo en la unidad de CD-ROM. El CD

mostraráautomáticamentelapantalladebienvenidaylosmenúsdeinstalaciónsi

suequipotieneactivadalafuncióndereproducciónautomática.Silapantallade

bienvenidanoapareceautomáticamente,localiceyhagadobleclicsobreelarchivo

ASSETUP.EXE de la carpeta BIN del CD para mostrar los menús.

ASUS P5SD2-A 13

Русский

A

B

14 ASUS P5SD2-A

18.8cm (7.4in)

PS/2KBMS

T: Mouse

ATX12V

B: K yboard

e

CPU_FAN

PS2_USBPW1-4

3

V

COM1

2

2

1

+5

+5VSB

(D

e

fa

u

lt

)

LGA775

PARALLE PORT

COM2

PS2_USBPW1-4

USB34

LAN_USB12

CR2032 3V

Lithium Cell

SIS 671DX

CMOS Power

DDR2 DIMM1 (64 bit,240-pin module)

DDR2 DIMM2 (64 bit,240-pin module)

AUDIO

RTM876-660-LF

EATXPWR

CHA_FAN

Atheros

PCIEX16

30.5cm (12in)

CLRTC

1 2 2 3

Normal

Clear RTC

PCIEX1_1

(Default)

RTM876-660

SIS 968 B0

PCI1

Super I/O

PRI_IDE

PCI2

SATA1 SATA2

P5SD2-A

USBPW5-8

1

2

2

3

PCI3

+5

V

+5VSB

ALC662

8Mb

(Defau

lt

)

BIOS

PCI4

SB_PWR

PLED PWRBTN

SPEAKER

USBPW5-8

PLED+

PLED-

PWR

GNDReset

PCIEX1_2

F_PANEL

CD

SPDIF_OUT

CLRTC

IDELED+

IDELED-

Ground

AAFP

FLOPPY

CHASSIS

USB56USB78

F_PANEL

+HD LED

RESET

1. Схемасистемнойплаты

2. Установкапроцессора

Дляустановкипроцессора:

®

ВыполнитеследующиедействиядляустановкипроцессораIntel

в775-

контактноегнездо:

1. Нажмите на удерживающий рычаг большим пальцем ), затем

перемещайтееговлево(В)дотехпор,покаонневысвободитсяиз-

подфиксирующегоязычка.

ОтметкаPnP

Фиксирующий

язычок

Удерживающий

рычаг

Этасторонадолжна

бытьобращенак

устанавливающему.

• Дляпредотвращенияповрежденияконтактовразъеманеудаляйте

крышкуPnPдоначалаустановкиЦПУ.

• Длявозврататоварасохраняйтеупаковку.

• Гарантия на товар не распространяется на случай повреждения

контактовразъема.

2. Поднимитерычаквнаправлении,указанномстрелкой,доугла135°.

3. Поднимитепластинкубольшимиуказательнымпальцаминаугол100°,

затемвыдавитекрышкуPnPизокнепластинки.

4. РасположитеЦПУнадгнездом,убедившись,чтозолотойтреугольник

располагаетсянаднижнимлевымугломгнездаЦПУ.Ключевойэлемент

гнездадолженсоответствоватьвырезунаЦПУ.

5. Закройтепластинку,затемнажимайтенарычаг,покаоннеокажется

подфиксирующимвыступом.

3. Системнаяпамять

Выможетеустановить512Mб,1Гби2Гбнебуферизированныеnon-ECC

DDR2модулиDIMMвслотыDIMM.

• Всегда используйте модули памяти DIMM с одинаковой

задержкой строба адреса столбца (CAS latency). Для лучшей

совместимостирекомендуетсяиспользоватьмодулипамятиодного

производителя.

• Если вы используете 32-битную версию операционной системы

Windows (например Windows XP 32-бит, Vista 32-бит) без

поддержкирасширенияфизическихадресов(PAE),системавыделит

определенныйобъемпамятидлясистемныхнужд.

• Прииспользовании32-битнойверсииоперационнойсистемыWindows

безPAEмырекомендуемустановитьмаксимум3Гбсистемнойпамяти.

Установленнаясвыше3Гбпамятьнепричиниткаких-либопроблем;

темнеменеесистеманесможетееиспользоватьиотобразитпамяти

меньше,чемфизическиустановленновсистеме.

• Материнскаяплатанеподдерживаетмодулипамятисчипами128

Мб.

Русский

ASUS P5SD2-A 15

4. ИнформацияBIOS

НаматеринскойплатевмикросхемеEEPROMнаходитсяBIOS.Выможете

обновить BIOS или настроить параметры, используя утилиту установки

BIOS.ЭкраныBIOSимеютклавишинавигацииикраткуюсправку.Еслиувас

появилисьпроблемыссистемойилисистемасталанестабильнойпосле

ваших настроек, загрузите Setup Defaults. Для подробной информации

обратитеськчасти2руководствапользователя.Дляобновленийпосетите

сайтASUS(www.asus.com).

ДлявходавBIOSSetupпризапуске:

Нажмите <Del> во время прохождения теста POST. Если вы не нажали

<Del>,POSTпродолжиттестированиеоборудования.

ДлявходавBIOSSetupпослеPOST:

• Перезагрузитесистему,нажав<Ctrl>+<Alt>+<Del>,затемвовремя

POSTнажмите<Del>,или

• Нажмите кнопку сброса на корпусе, затем во время POST нажмите

<Del>,или

• Выключитесистемуивключитеснова,затемвовремяPOSTнажмите

<Del>

ДляобновленияBIOSспомощьюAFUDOS:

Загрузитесистему с дискеты, котораясодержит последний файл BIOS.

ВстрокеDOSвведитеafudos/i<filename.rom>инажмите<Enter>.Когда

закончитеобновление,перезагрузитесистему.

ДляобновленияBIOSспомощьюASUSEZFlash2:

ВключитесистемуивовремяPOSTнажмитеклавиши<Alt>+<F2>.Вставьте

дискету,котораясодержитпоследнийфайлBIOS.EZFlash2начнетпроцесс

обновленияBIOSипотомперезагрузитсистему.

ДлявосстановленияBIOSспомощьюCrashFreeBIOS3:

Загрузитесистему.ЕслиBIOSповрежден,утилитаавтовосстановленияBIOS

CrashFreeпопытаетсявосстановитьегосUSBфлеш-диска.ВставьтеUSB

флеш-дисксоригинальнымилиновымфайломBIOS. Послевосстановления

Русский

BIOSперезагрузитесистему.

5. Информацияокомпакт-дискесПО

Данная системная плата поддерживается операционными системами

®

Windows

2000/2003 Ser�er/XP/Vista. Рекомендуется устанавливать2000/2003 Ser�er/XP/Vista. Рекомендуется устанавливать. Рекомендуется устанавливать

наиболееновыеоперационныесистемыисоответствующиеобновлениядля

полноценногоиспользованиявозможностейаппаратногообеспечения.

Компакт-диск, поставляемый вместе с системной платой, содержит

полезныепрограммыиутилиты,расширяющиевозможностисистемной

платы.Чтобыначатьработусэтимкомпакт-диском,вставьтееговпривод

CD-ROM. Автоматически запустится экран приветствия и установочные

меню(еслифункцияАвтозапусквключена).Еслиэкранприветствияне

появилсяавтоматически,дляегоотображениянайдитеизапуститефайл

ASSETUP.EXE,находящийсявкаталогеBINнакомпакт-диске.

16 ASUS P5SD2-A

A

B

Português

ASUS P5SD2-A 17

18.8cm (7.4in)

PS/2KBMS

T: Mouse

ATX12V

B: K yboard

e

CPU_FAN

PS2_USBPW1-4

3

V

COM1

2

2

1

+5

+5VSB

(D

e

fa

u

lt

)

LGA775

PARALLE PORT

COM2

PS2_USBPW1-4

USB34

LAN_USB12

CR2032 3V

Lithium Cell

SIS 671DX

CMOS Power

DDR2 DIMM1 (64 bit,240-pin module)

DDR2 DIMM2 (64 bit,240-pin module)

AUDIO

RTM876-660-LF

EATXPWR

CHA_FAN

Atheros

PCIEX16

30.5cm (12in)

CLRTC

1 2 2 3

Normal

Clear RTC

PCIEX1_1

(Default)

RTM876-660

SIS 968 B0

PCI1

Super I/O

PRI_IDE

PCI2

SATA1 SATA2

P5SD2-A

USBPW5-8

1

2

2

3

PCI3

+5

V

+5VSB

ALC662

8Mb

(Defau

lt

)

BIOS

PCI4

SB_PWR

PLED PWRBTN

SPEAKER

USBPW5-8

PLED+

PLED-

PWR

GNDReset

PCIEX1_2

F_PANEL

CD

SPDIF_OUT

CLRTC

IDELED+

IDELED-

Ground

AAFP

FLOPPY

CHASSIS

USB56USB78

F_PANEL

+HD LED

RESET

1. Disposição da placa-principal

2. Instalação da CPU

®

Siga estas etapas para instalar um processador Intel

no socket 775.

1. Exerça pressão sobre a alavanca com o seu polegar (A) e de seguida mova-a

para a esquerda (B) até car liberta da patilha de xação.

Tampa PnP

Patilha de fixação

Alavanca

Este lado da cam box

deve ficar voltada para

si.

Para evitar danicar os pinos do socket, não remova a tampa PnP a não ser

que esteja a instalar uma CPU.

Guarde a tampa, caso seja necessário devolver o produto.

A garantia do produto não cobre danos ao nível dos pinos do socket.

2. Levante a alavanca na direcção indicada pela seta e num ângulo de 135º.

3. Levante o prato de carregamento com o polegar e indicador num ângulo de 100º,

de seguida empurre a tampa PnP através da janela do prato de carregamento

para a remover.

4. Posicione a CPU por cima do socket, certicando-se de que o triângulo dourado

está no canto inferior esquerdo do socket. A chave de alinhamento do socket

deve encaixar no entalhe existente na CPU.

5. Feche o prato de carregamento, de seguida exerça pressão sobre a alavanca

de carregamento até esta encaixar com um estalido na patilha de xação.

3. Memória do sistema

Pode instalar módulos DIMM DDR2 sem entreposição (unbuffered) e non-ECC

de 512 MB, 1 GB, e de 2 GB nos sockets DIMM.

Instale sempre DIMMs com a mesma latência CAS. Para uma óptima

compatibilidade, recomendamos-lhe a obtenção de módulos de

memória junto do mesmo vendedor. Visite o web site da ASUS para

consultar a lista de Vendedores Aprovados.

Se estiver a usar um sistema operativo Windows de 32 bits (e.g.

Windows XP ou Vista de 32 bits) sem suporte para a capacidade PAE

(Physical Address Extension), o sistema irá atribuir uma determinada

parte da memória para os dispositivos do sistema.

Recomendamos-lhe que instale uma memória com um ximo de

apenas 3 GB sempre que usar um sistema operativo Windows de

32 bits sem suporte para a capacidade PAE. Se tiver uma memória

com uma capacidade superior a 3 GB não há problema; no entanto, o

sistema não pode usar este excesso de memória mostrando em troca

uma capacidade de memória inferior à memória física instalada.

• Această placă de bază nu suportă module de memorieformate din

cipuri de 128 Mb.

Português

18 ASUS P5SD2-A

4. Informação da BIOS

A memória ROM Flash existente na placa-principal contém a BIOS. Pode actualizar

a informação da BIOS ou congurar os seus parâmetros utilizando o utilitário de

conguração da BIOS. Os ecrãs da BIOS incluem teclas de navegação e uma

breve ajuda online que lhe servirão de guia. Se se deparar com problemas ao nível

do sistema, ou se o sistema car instável após alteração das denições, carregue

as predenições de conguração. Consulte o Capítulo 2 do Guia do utilizador para

mais informações sobre a BIOS. Visite o web site da ASUS (www.asus.com) para

obter as actualizações.

Para aceder ao utilitário de conguração aquando do arranque:

Prima a tecla <Delete> durante a rotina POST (Power-On Self Test). Se não premir

a tecla <Delete>, a rotina POST prossegue com as suas rotinas de teste.

Para aceder ao utilitário de conguração após a rotina POST:

Reinicie o sistema premindo as teclas <Ctrl> + <Alt> + <Delete>, de seguida

prima a tecla <Delete> durante a rotina POST, ou

Prima o botão Reiniciar existente no chassis, de seguida prima a tecla <Delete>

durante a rotina POST, ou

Desligue o sistema e volte a ligá-lo, de seguida prima a tecla <Delete> durante

a rotina POST

Para actualizar a BIOS com o AFUDOS:

Proceda ao arranque do sistema a partir de uma disquete que contenha o mais recente

cheiros da BIOS. Na linha de comandos do DOS, digite afudos/i<lename.rom> e

prima a tecla Enter. Reinicie o sistema após conclusão da actualização.

Para actualizar a BIOS, com o ASUS EZ Flash 2:

Arranque o sistema e prima <Alt> + <F2> durante POST, para executar o EZ Flash 2.

Introduza uma disquete que contenha o mais recente cheiro da BIOS. O EZ Flash2

procede à actualização da BIOS e reinicia o sistema automaticamente após concluída

a operação.

Para recuperar o BIOS com o CrashFree BIOS 3:

Proceda ao arranque do sistema. Se a BIOS estiver corrompida a ferramenta de auto

recuperação CrashFree BIOS analisa um disco USB ash para restaurar a BIOS.

Introduza um disco USB ash que contém o cheiro BIOS mais recente ou original.

Proceda ao arranque do sistema após recuperação do BIOS.

5. Informação do CD de suporte ao softwareß

®

Esta placa-principal suporta o sistema operativo Windows

2000/2003 Server/XP/2000/2003 Server/XP/

Vista. Instale sempre a versão mais recente do sistema operativo e respectivas. Instale sempre a versão mais recente do sistema operativo e respectivas

actualizações para que possa maximizar as capacidades do seu hardware.

O CD de suporte que acompanha a placa-principal contém software útil e vários

controladores que melhoram as capacidades da placa-principal. Para utilizar o CD de

suporte, basta introduzi-lo na unidade de CD-ROM. O CD apresenta automaticamente

o ecrã de boas-vindas e os menus de instalação caso a função de execão

automática esteja activada no computador. Se o ecrã de boas-vindas não aparecer

Português

automaticamente, procure e faça um duplo clique sobre o cheiro ASSETUP.EXE

existente na pasta BIN do CD de suporte para poder aceder aos menus.

ASUS P5SD2-A 19

Polski

A

B

20 ASUS P5SD2-A

18.8cm (7.4in)

PS/2KBMS

T: Mouse

ATX12V

B: K yboard

e

CPU_FAN

PS2_USBPW1-4

3

V

COM1

2

2

1

+5

+5VSB

(D

e

fa

u

lt

)

LGA775

PARALLE PORT

COM2

PS2_USBPW1-4

USB34

LAN_USB12

CR2032 3V

Lithium Cell

SIS 671DX

CMOS Power

DDR2 DIMM1 (64 bit,240-pin module)

DDR2 DIMM2 (64 bit,240-pin module)

AUDIO

RTM876-660-LF

EATXPWR

CHA_FAN

Atheros

PCIEX16

30.5cm (12in)

CLRTC

1 2 2 3

Normal

Clear RTC

PCIEX1_1

(Default)

RTM876-660

SIS 968 B0

PCI1

Super I/O

PRI_IDE

PCI2

SATA1 SATA2

P5SD2-A

USBPW5-8

1

2

2

3

PCI3

+5

V

+5VSB

ALC662

8Mb

(Defau

lt

)

BIOS

PCI4

SB_PWR

PLED PWRBTN

SPEAKER

USBPW5-8

PLED+

PLED-

PWR

GNDReset

PCIEX1_2

F_PANEL

CD

SPDIF_OUT

CLRTC

IDELED+

IDELED-

Ground

AAFP

FLOPPY

CHASSIS

USB56USB78

F_PANEL

+HD LED

RESET

1. Planpłytygłównej

2. Instalacjaprocesora

®

Wykonaj podane czynności w celu zainstalowania procesora Intel

w obudowie

775-land.

1. Naciśnij kciukiem (A) dźwignię ładowania, a następnie przesuń w lewo (B),

aż do jej zwolnienia z zatrzasku mocującego.

Pokrywka PnP

Zatrzask

podtrzymujący

Dźwignia

ładowania

Ta strona obudowy

mimośrodowej powinna być

skierowana do użytkownika.

Annotations for Asus P5SD2-A in format PDF
