Manual for Asus M4A785TD-M EVO

U4840A

M4A785TD-M EVO

Motherboard

Quick Start Guide

Français

Deutsh

Italiano

Español

Русский

Português

Polski

Česky

Magyar

Български

Română

Srpski

First Edition

June 2009

Copyright © 2009 ASUSTeK COMPUTER INC.

All Rights Reserved

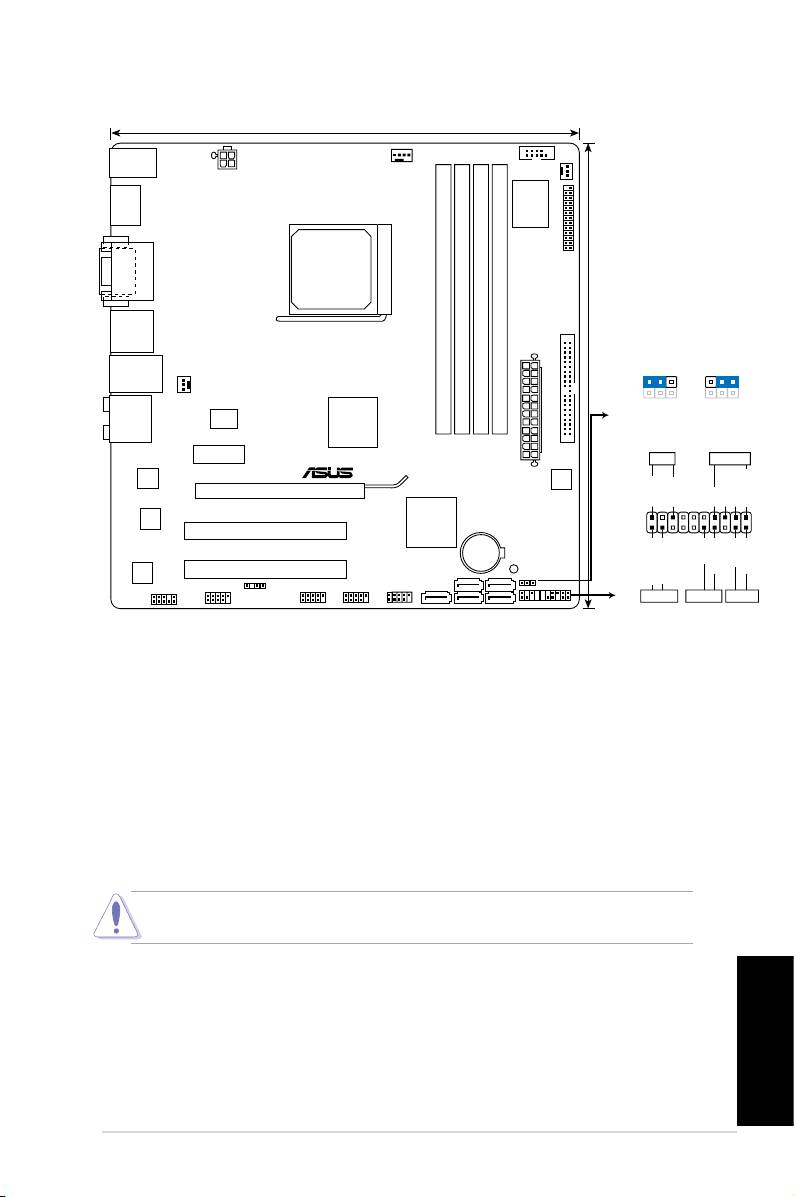

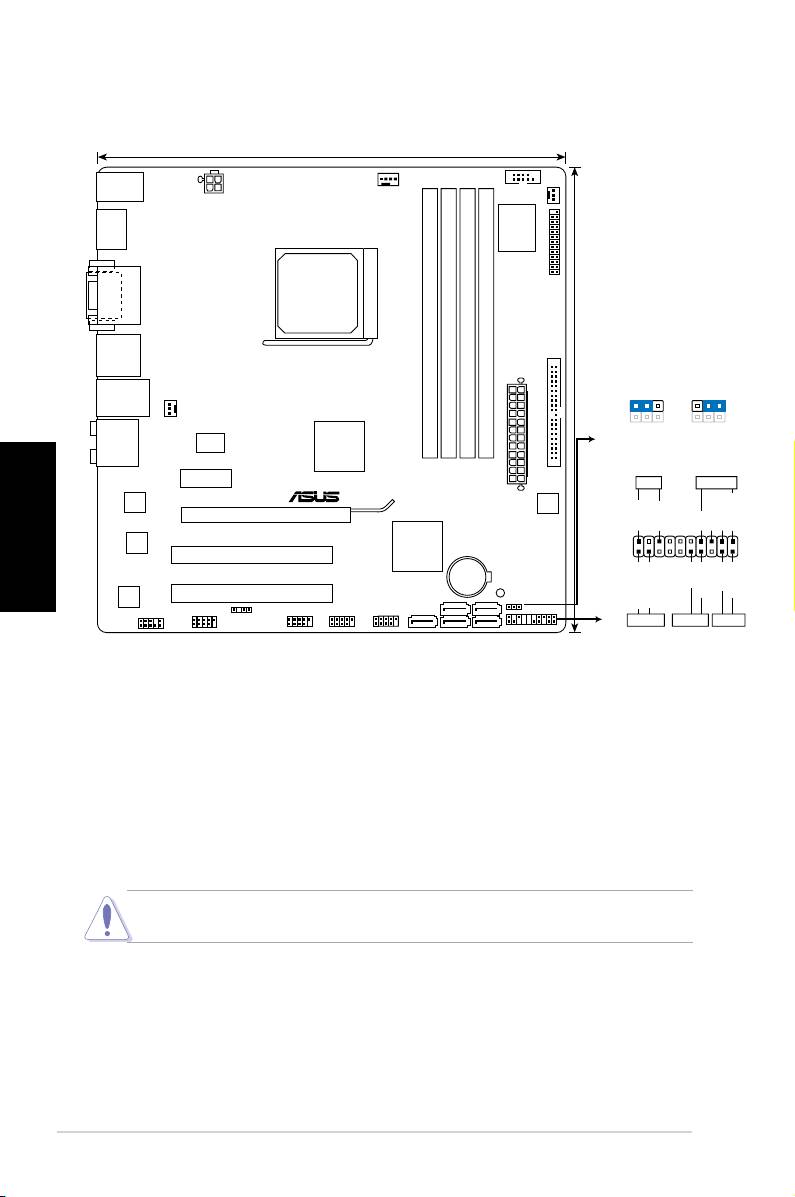

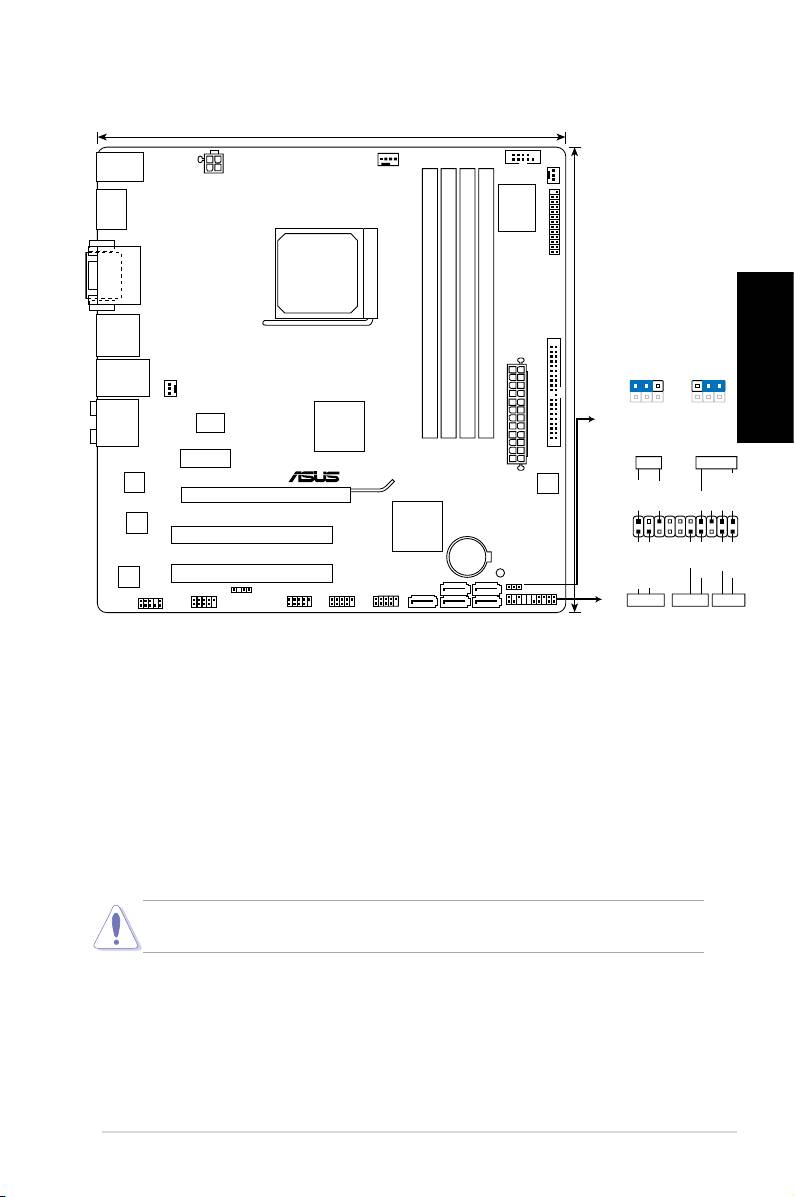

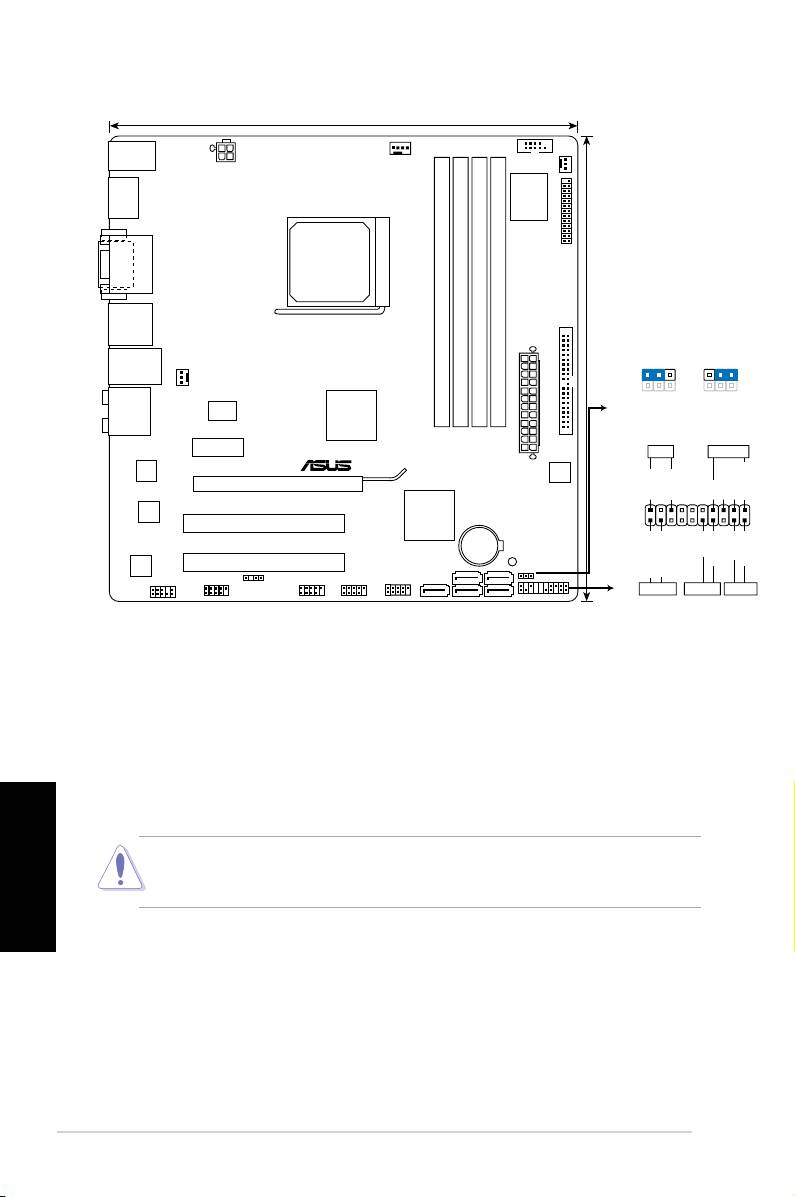

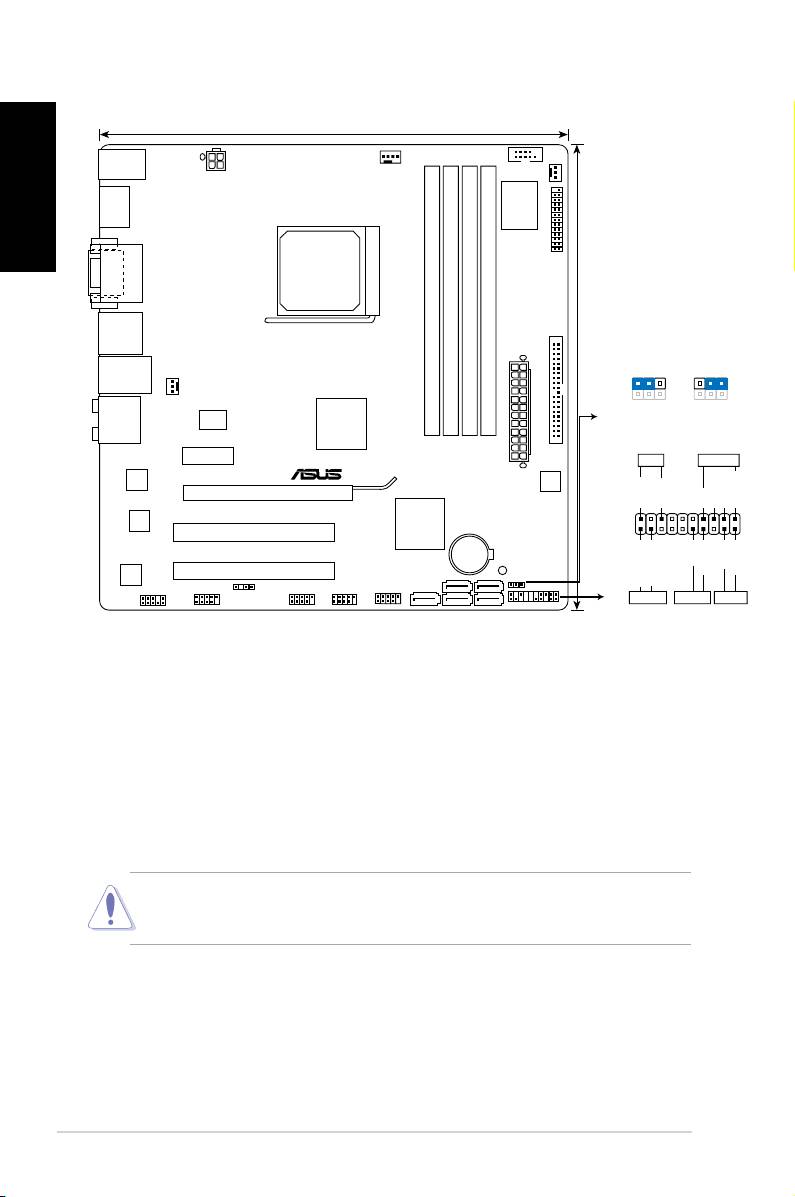

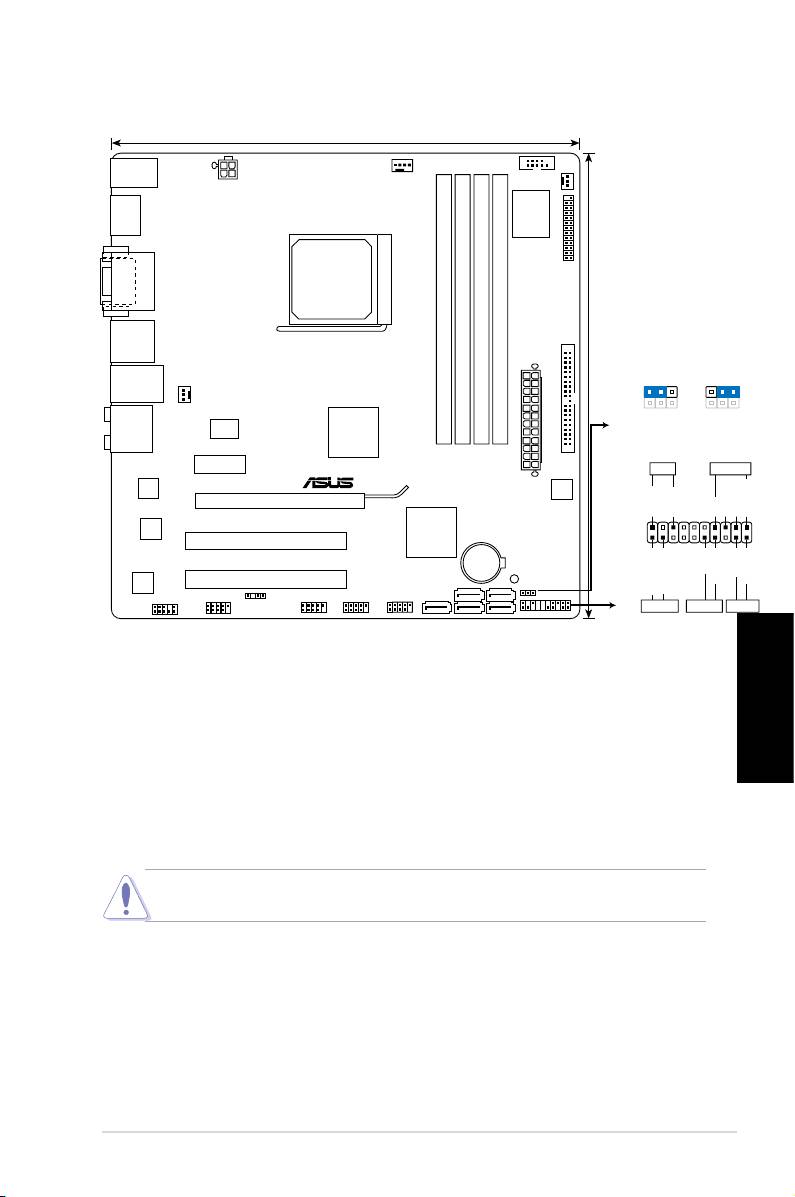

1. Layout de la carte mère

Français

2. Installer le CPU

Pour installer le CPU :

1. Localisez le socket du CPU sur la carte mère.

2. Soulevez le levier du support à un angle de 90° minimum.

3. Placez le CPU sur le socket en vous assurant que la marque en forme de triangle

doré soit bien placée en bas à gauche du socket.

4. Inrez avec soin le processeur sur son support jusqu’à ce qu’il s’insère

correctement.

Le processeur s’insère uniquement dans le bon sens. NE PAS forcer le processeur sur

son support pour éviter de tordre les broches et d’endommager ainsi le processeur!

5. Une fois le processeur mis en place, rabattez le levier du support pour sécuriser

le processeur. Le levier se bloque sur le petit ergot latéral pour indiquer qu’il est

en place.

ASUS M4A785TD-M EVO

2

24.4cm(9.6in)

COM1

KB_USB56

ATX12V

CPU_FAN

PWR_FAN

SPDIFO_

Super

HDMI

I/O

LPT

DVI_VGA

SOCKET AM3

F_

ESATA_

USB34

CLRTC

DDR3 DIMM_A2 (64bit, 240-pin module)

DDR3 DIMM_B2 (64bit, 240-pin module)

DDR3 DIMM_A1 (64bit, 240-pin module)

DDR3 DIMM_B1 (64bit, 240-pin module)

LAN1_USB12

1 2 2 3

CHA_FAN

24.4cm(9.6in)

Normal

Clear RTC

AUDIO

ICS

AMD

®

(Default)

9LPRS485

785G

PRI_IDE

PCIEX1_1

EATXPWR

PLED SPEAKER

RTL

8Mb

8112L

BIOS

PCIEX16

PLED+

PLED-

+5V

Ground

Ground

Speaker

M4A785TD-M EVO

®

JMB381

AMD

PANEL

PCI1

SB710

PIN 1

Lithium Cell

CMOS Power

SB_PWR

PWR

Reset

VIA

PCI2

SATA3

SATA6

Ground

Ground

VT1708S

SATA1

SATA2

SATA5

CLRTC

IDE_LED+

IDE_LED-

IE1394_1

USB910USB78

USB1112

PANEL

SPDIF_OUT

IDE_LED PWRSW RESET

AAFP

* Requires an ATX power supply

3. Mémoire Système

Vous pouvez installer des modules DIMM DDR3 ECC/non ECC non tamponnés de

512 Mo, 1 Go, 2 Go et 4 Go dans les socles DIMM en utilisant les congurations de

mémoire données dans cette section.

Français

Canal Emplacements

Canal A DIMM_A1 et DIMM_A2

Canal B DIMM_B1 et DIMM_B2

Vous pouvez installer des modules mémoire de tailles variables dans le Canal A et B.

Le système mappe la taille totale du canal de plus petite taille pour les congurations

dual-channel. Tout excédant de mémoire du canal le plus grand est alors mappé pour

fonctionner en single-channel.

Installez toujours des modules mémoire avec une latence CAS identique.

Pour obtenir une compatibilité optimale, il vous est recommandé de vous

équiper des modules de mémoire auprès du même vendeur.

En raison des limitations d’adressage mémoire sur les systèmes d’exploitation

Windows 32-bits, lorsque vous installez 4Go ou plus de mémoire sur cette carte mère,

le montant de mémoire utilisable par le système d’exploitation sera de 3 Go ou moins.

Pour une utilisation effective de la mémoire, vous pouvez :

- Installerunsystèmed’exploitationWindows64-bitssivoussouhaitez

installer4Goouplusdemémoiresurcettecartemère.

- Utiliserunmaximumde3Golorsdel’utilisationd’unsystème

d’exploitation32-bits.

Cette carte mère ne supporte pas les modules mémoire composés de puces mémoire

de 256 Mo ou moins.

La carte mère supporte jusqu’à 16 Go de modules mémoire sous Windows XP

Professionnel 64-bits et sous toutes les versions 64-bits de Windows Vista. Vous pouvez

installer un maximum de 4 Go de modules mémoire sur chaque slot.

ASUS M4A785TD-M EVO

3
