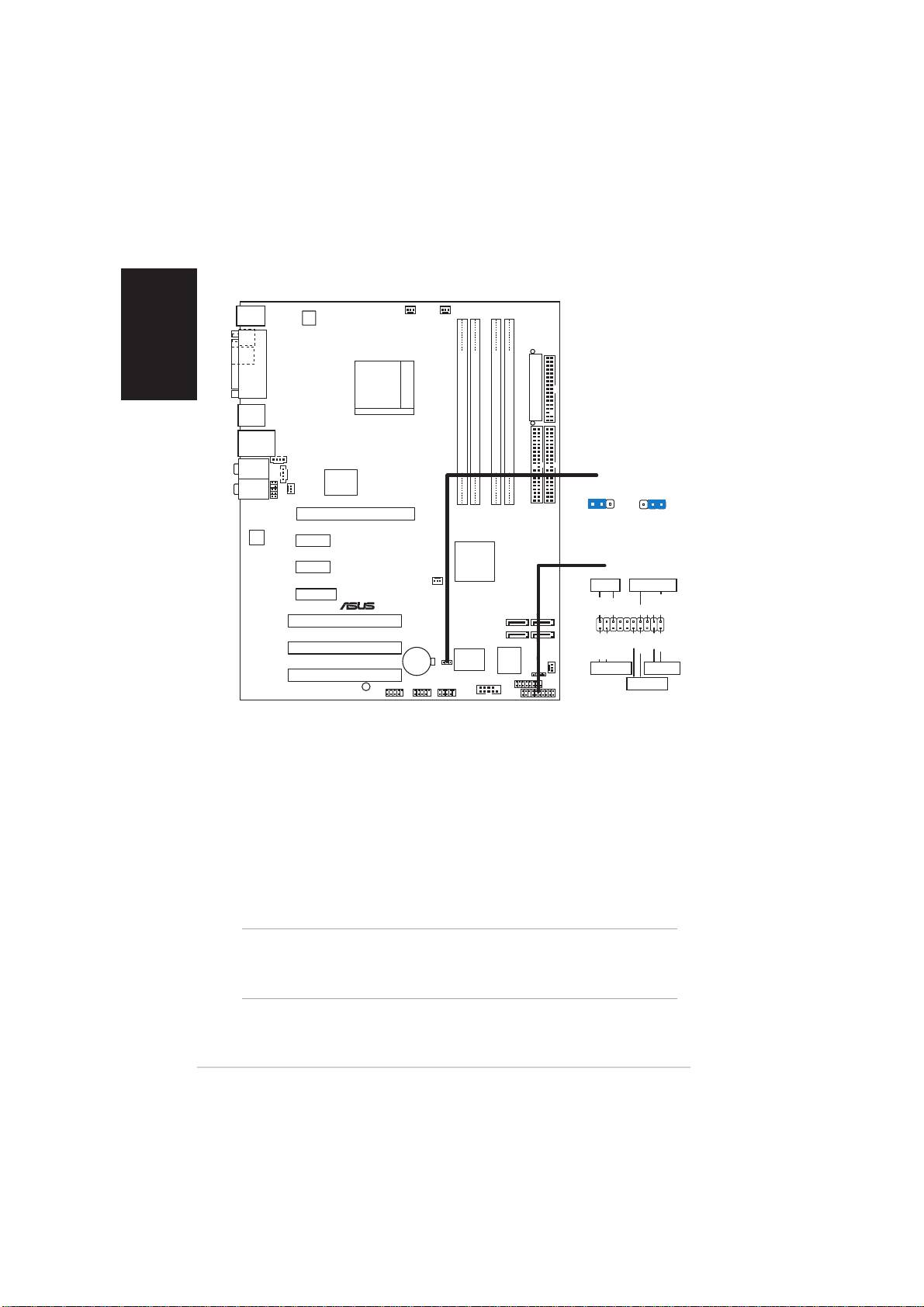

1. Schéma de la Carte Mère

Français

PS/2KBMS

T: Mouse

B: Keyboard

CHA2_FAN

CPU_FAN

ATX12V

SPDIF_O

SPDIF_O2

PARALLEL PORT

Socket 939

EATXPWR

USB12

FLOPPY

LAN1_USB34

Center:

Top:Rear Speaker Out

CD

DDR DIMM_A1 (64 bit,184-pin module)

DDR DIMM_A2 (64 bit,184-pin module)

DDR DIMM_B1 (64 bit,184-pin module)

Below:

Side Speaker Out

AUX

DDR DIMM_B2 (64 bit,184-pin module)

Center/Subwoofer

CLRTC

Top:Line In

Marvell

Center:Line Out

88E1111

Bottom:Mic In

PWR_FAN

12 23

FP_AUDIO

PCIEX16_1

Normal Clear CMOS

SEC_IDE

PRI_IDE

(Default)

ACL850

PCIEX1_1

A8N-E

nForce4 ultra

PCIEX1_2

PANEL

CHIP_FAN

PLED SPEAKER

PCIEX4_1

®

SATA 3SATA 4

PLED+

PLED-

+5V

Ground

Ground

Speaker

PCI1

SATA 1SATA 2

PCI2

PWR

Ground

Reset

Ground

CR2032 3V

Super

CHA1_FAN

IDE_LED+

IDE_LED-

Lithium Cell

CMOS Power

I/O

CLRTC

4Mb

BIOS

CHASSIS

IDE_LED

RESET

PCI3

USB78 USB56 USB910

GAME

PANEL

PWRSW

SB_PWR

COM1

*

Requires an ATX power supply.

2. Installation du Processeur

Suivez les étapes ci-dessous pour installer le processeur.

1. Repérez le support ZIF de 939-broches situé sur la carte mère.

2. Soulevez le levier du support à un angle de 90° minimum.

AVERTISSEMENT !AVERTISSEMENT !

AVERTISSEMENT !AVERTISSEMENT !

AVERTISSEMENT !

Le processeur s’insère uniquement dans le bon sens. NE PAS forcer le processeur

sur son support pour éviter de tordre les broches et d’endommager ainsi le

processeur!

2

ASUS A8N-E

ASUS A8N-EASUS A8N-E

ASUS A8N-EASUS A8N-E

3. Positionnez le processeur au-dessus du support de manière à ce

que son bord marqué corresponde à la base du levier du support.

4. Insérez avec soin le processeur sur son support jusqu’à ce qu’il

s’insère correctement.

5. Une fois le processeur mis en place, rabattez le levier du support

Français

pour sécuriser le processeur. Le levier se bloque sur le petit ergot

latéral pour indiquer qu’il est en place.

3. Mémoire Système

Vous pouvez installer des modules DIMM DDR ECC/non ECC non

tamponnés de 256 Mo, 512 Mo et 1 Go dans les socles DIMM en utilisant

les configurations de mémoire données dans cette section.

• Pour la configuration bi-canal, la taille totale de(s) module(s)

mémoire installé(s) par canal doit être identique (DIMM_A1 +

DIMM_A2 = DIMM_B1 + DIMM_B2).

•

Lorsque vous utilisez un seul module de DDR, installez-le dans le slot

DIMM_B1 uniquement.

•

Lorsque vous utilisez deux modules de DDR, installez-les dans les

slots DIMM_A1 et DIMM_B1 uniquement.

• Installez toujours des DIMMs avec une latence CAS identique. Pour

obtenir une compatibilité optimale, il vous est recommandé de vous

équiper des modules de mémoire auprès du même vendeur. Pour la

liste des Vendeurs agréés, veuillez visiter le site web ASUS.

• Il se peut que le système détecte un peu moins de 4 Go de mémoire

système lorsque vous installez quatre modules de mémoire DDR de 1

Go, en raison de la répartition des ressources du chipset.

• Cette carte mère ne supporte pas les modules de mémoire faits de

puces de 128 Mo ou double face x16.

CanalCanal

CanalCanal

Canal

Emplacements Emplacements

Emplacements Emplacements

Emplacements

Canal ACanal A

Canal ACanal A

Canal A

DDR_A1 et DDR_A2 DDR_A1 et DDR_A2

DDR_A1 et DDR_A2 DDR_A1 et DDR_A2

DDR_A1 et DDR_A2

Canal BCanal B

Canal BCanal B

Canal B

DDR_B1 et DDR_B2 DDR_B1 et DDR_B2

DDR_B1 et DDR_B2 DDR_B1 et DDR_B2

DDR_B1 et DDR_B2

ASUS A8N-EASUS A8N-E

ASUS A8N-EASUS A8N-E

ASUS A8N-E

3

4. Informations sur le BIOS

Français

La Flash ROM sur la carte mère stocke le Setup. Lorsque vous démarrez

l’ordinateur, pressez <Delete> pendant le POST (Power-On Self Test) pour

entrer dans la Setup du BIOS. Sinon, le POST continue ses tests de routine.

Si vous désirez entrer dans le Setup après le POST, redémarrez l’ordinateur

en pressant <Ctrl> + <Alt> + <Delete>, ou en pressant le bouton de reset

sur le boîtier du système. Vous pouvez aussi redémarrer en éteignant puis

rallumant le système et en pressant <Delete> pendant le POST.

Mettre à jour le BIOS

Utiliser AwardBIOS Flash Utility pour mettre à jourUtiliser AwardBIOS Flash Utility pour mettre à jour

Utiliser AwardBIOS Flash Utility pour mettre à jourUtiliser AwardBIOS Flash Utility pour mettre à jour

Utiliser AwardBIOS Flash Utility pour mettre à jour

le BIOSle BIOS

le BIOSle BIOS

le BIOS

Le BIOS (Basic Input/Output System) peut être mis à jour au moyen de

l’utilitaire intégré AwardBIOS Flash Memory Writer ou en utilisant une

disquette de boot comprenant l’utilitaire exécutable Flash Memory Writer

Utility (AWDFLASH.EXE).

Vous pouvez accéder à l’utilitaire intégré AwardBIOS Flash Memory Writer

en pressant <Alt> + <F2> pendant le POST (Power-On Self Tests). Si vous

utilisez une disquette de boot, assurez-vous que l’utilitaire AWDFLASH.EXE

se trouve bien dessus et à l’invite “C:\”, tapez “AWDFLASH /qi BIOSFILE”

puis pressez la touche <Entrée>. Par exemple: “AWDFLASH /qi

aw0702.bin”.

5. Informations sur le CD technique

®

Cette carte mère supporte les systèmes d’exploitation Windows

2000/

2003 Server/XP. Installez toujours la dernière version d’OS et les mises à

jour correspondantes de manière à maximiser les caractéristiques de votre

hardware.

Le CD technique livré avec la carte mère contient des logiciels et de

nombreux pilotes et utilitaires qui améliorent les fonctions de la carte mère.

Pour utiliser le CD technique, insérez-le simplement dans votre lecteur CD-

ROM. si Autorun est activé dans votre ordinateur, le CD affiche

automatiquement l’écran de bienvenue et les menus d’installation.

Si l’écran de bienvenue n’apparaît pas automatiquement, localisez le fichier

ASSETUP.EXE dans le dossier BIN du CD technique et double-cliquez dessus.

4

ASUS A8N-EASUS A8N-E

ASUS A8N-EASUS A8N-E

ASUS A8N-E

1. Motherboard-Layout

PS/2KBMS

T: Mouse

B: Keyboard

CHA2_FAN

CPU_FAN

ATX12V

SPDIF_O

SPDIF_O2

PARALLEL PORT

Socket 939

EATXPWR

USB12

FLOPPY

LAN1_USB34

Center:

Top:Rear Speaker Out

CD

DDR DIMM_A1 (64 bit,184-pin module)

DDR DIMM_A2 (64 bit,184-pin module)

DDR DIMM_B1 (64 bit,184-pin module)

Below:

Side Speaker Out

AUX

DDR DIMM_B2 (64 bit,184-pin module)

Center/Subwoofer

CLRTC

Top:Line In

Marvell

Center:Line Out

88E1111

Bottom:Mic In

PWR_FAN

12 23

FP_AUDIO

Deutsch

PCIEX16_1

Normal Clear CMOS

SEC_IDE

PRI_IDE

(Default)

ACL850

PCIEX1_1

A8N-E

nForce4 ultra

PCIEX1_2

PANEL

CHIP_FAN

PLED SPEAKER

PCIEX4_1

®

SATA 3SATA 4

PLED+

PLED-

+5V

Ground

Ground

Speaker

PCI1

SATA 1SATA 2

PCI2

PWR

Ground

Reset

Ground

CR2032 3V

Super

CHA1_FAN

IDE_LED+

IDE_LED-

Lithium Cell

CMOS Power

I/O

CLRTC

4Mb

BIOS

CHASSIS

IDE_LED

RESET

PCI3

USB78 USB56 USB910

GAME

PANEL

PWRSW

SB_PWR

COM1

*

Requires an ATX power supply.

2. Installieren der CPU

Folgen Sie bitte den nachstehenden Schritten, um eine CPU zu installieren.

1. Suchen Sie auf dem Motherboard den 939-pol. ZIF-Sockel.

2. Heben Sie den Sockelhebel bis zu einem Winkel von 90 Grad hoch.

WARNUNG!WARNUNG!

WARNUNG!WARNUNG!

WARNUNG!

Die CPU passt nur in einer Richtung in den Sockel. Stecken Sie die CPU nicht

gewaltsam hinein, um verbogene Kontaktstifte und Schäden an der CPU zu

vermeiden!

ASUS A8N-EASUS A8N-E

ASUS A8N-EASUS A8N-E

ASUS A8N-E

5

3. Richten Sie die markierte Ecke der CPU auf die Sockelecke, die dem

Hebelscharnier am nächsten liegt, aus.

4. Setzen Sie die CPU vorsichtig in den Sockel ein. Achten Sie auf den korrekten

Sitz.

5. Sobald die CPU richtig sitzt, drücken Sie den Sockelhebel nach unten, um

die CPU zu arretieren. Sie hören einen Klickton, wenn der Hebel einrastet.

Deutsch

3. Arbeitsspeicher

Sie können 256MB, 512MB und 1GB ungepufferte ECC/Nicht-ECC DDR

DIMMs in den DIMM-Steckplätzen entsprechend den in diesem Abschnitt

beschriebenen Arbeitsspeicherkonfigurationen installieren.

• Bei Dual-Kanal-Konfigurationen muss die Gesamtgröße der

installierten Speichermodule jedes Kanals gleich sein (DIMM_A1 +

DIMM_A2 = DIMM_B1 + DIMM_B2).

•

Wenn Sie ein DDR DIMM-Modul installieren, verwenden Sie bitte nur

den DIMM_B1-Steckplatz.

•

Wenn Sie zwei DDR DIMM-Module installieren, verwenden Sie bitte

nur die Steckplätze DIMM_A1 und DIMM_B1.

• Installieren Sie immer DIMMs mit gleicher CAS-Latenzzeit. Für

optimale Kompatibilität wird empfohlen, nur Speichermodule eines

Herstellers zu verwenden.Besuchen Sie bitte die ASUS-Website für

die Liste der qualifizierten Arbeitsspeicher (QVL).

• Auf Grund der Chip satz-Ressourcenzuweisung erkennt das System

möglicherweise ein bisschen weniger als 4 GB Arbeitsspeicher, wenn

Sie vier 1 GB DDR Arbeitsspeichermodule installieren.

• Dieses Motherboard unterstützt keine Module, die auf 128Mb Chips

basieren, bzw. keine doppelseitigen x16 Module.

KanalKanal

KanalKanal

Kanal

Steckplä tze Steckplä tze

Steckplä tze Steckplä tze

Steckplä tze

Kanal-AKanal-A

Kanal-AKanal-A

Kanal-A

DDR_A1 und DDR_A2 DDR_A1 und DDR_A2

DDR_A1 und DDR_A2 DDR_A1 und DDR_A2

DDR_A1 und DDR_A2

Kanal-BKanal-B

Kanal-BKanal-B

Kanal-B

DDR_B1 und DDR_B2 DDR_B1 und DDR_B2

DDR_B1 und DDR_B2 DDR_B1 und DDR_B2

DDR_B1 und DDR_B2

6

ASUS A8N-EASUS A8N-E

ASUS A8N-EASUS A8N-E

ASUS A8N-E

4. Informationen über das BIOS

Das Setup-Utility ist im Flash ROM des Motherboards gespeichert. Wenn Sie

den Computer einschalten, drücken Sie bitte <Entf> während des Einschalt-

Selbsttests (POST), um das Setup-Utility aufzurufen. Ansonsten setzt der

POST mit seinen Testroutinen fort.

Wollen Sie nach dem POST das Setup-Utility aufrufen, starten Sie bitte das

System neu, indem Sie <Strg> + <Alt> + <Entf> oder den Reset-Schalter

am Computergehäuse drücken. Sie können ebenfalls das System

ausschalten und anschließend <Entf> während des POSTs drücken,

nachdem Sie den Computer wieder eingeschaltet haben.

Aktualisieren des BIOSAktualisieren des BIOS

Aktualisieren des BIOSAktualisieren des BIOS

Aktualisieren des BIOS

Deutsch

Verwenden des AwardBIOS Flash-Utility zumVerwenden des AwardBIOS Flash-Utility zum

Verwenden des AwardBIOS Flash-Utility zumVerwenden des AwardBIOS Flash-Utility zum

Verwenden des AwardBIOS Flash-Utility zum

Aktualisieren des BIOSAktualisieren des BIOS

Aktualisieren des BIOSAktualisieren des BIOS

Aktualisieren des BIOS

Das Basic Input/Output System (BIOS) kann mit Hilfe des integrierten

AwardBIOS Flash Memory Writer-Utility oder einer bootfähigen Diskette mit

dem ausführbaren Flash Memory Writer-Utility (AWDFLASH.EXE) aktualisiert

werden.

Drücken Sie <Alt> + <F2> während des Einschaltselbsttests (POST), um das

integrierte AwardBIOS Flash Memory Writer-Utility aufzurufen. Wenn Sie eine

bootfähige Diskette verwenden möchten, stellen Sie bitte sicher, dass das

Utility AWDFLASH.EXE sich auf dieser Diskette befindet. Tippen Sie dann bei

“C:\” Eingabeaufforderung “AWDFLASH /qi BIOS-Datei” ein und drücken

anschließend die Eingabetaste. Z.B. “

AWDFLASH /qi aw0702.binAWDFLASH /qi aw0702.bin

AWDFLASH /qi aw0702.binAWDFLASH /qi aw0702.bin

AWDFLASH /qi aw0702.bin”.

5. Informationen über die Software

Support CD

®

Das Motherboard unterstützt die Windows

2000/2003 Server/XP-

Betriebssysteme. Verwenden Sie bitte immer die letzte Version des

Betriebssystems und führen die entsprechende Aktualisierung durch, um

die maximale Leistung Ihrer Hardware zu erhalten.

Die dem Motherboard beigefügte Support CD beinhaltet nützliche Software

und einige Utility-Treiber, die die Funktionen des Motherboards verstärken.

Legen Sie einfach die CD in Ihr CD-ROM-Laufwerk ein. Ein Begrüßungsbild,

sowie ein Installationsmenü, erscheint automatisch, wenn die Autorun-

Funktion in Ihrem System aktiviert ist.

Falls das Begrüßungsfenster nicht automatisch erscheint, klicken Sie bitte

doppelt auf die Datei ASSETUP.EXE in dem BIN-Ordner auf der Support CD,

um das Installationsmenü aufzurufen.

ASUS A8N-EASUS A8N-E

ASUS A8N-EASUS A8N-E

ASUS A8N-E

7

1. Diagramma disposizione scheda madre

PS/2KBMS

T: Mouse

B: Keyboard

CHA2_FAN

CPU_FAN

ATX12V

SPDIF_O

SPDIF_O2

PARALLEL PORT

Socket 939

EATXPWR

USB12

FLOPPY

LAN1_USB34

Center:

Top:Rear Speaker Out

CD

DDR DIMM_A1 (64 bit,184-pin module)

DDR DIMM_A2 (64 bit,184-pin module)

DDR DIMM_B1 (64 bit,184-pin module)

DDR DIMM_B2 (64 bit,184-pin module)

Below:

Side Speaker Out

AUX

Center/Subwoofer

CLRTC

Top:Line In

Marvell

Center:Line Out

88E1111

Bottom:Mic In

PWR_FAN

12 23

FP_AUDIO

PCIEX16_1

Normal Clear CMOS

SEC_IDE

PRI_IDE

(Default)

ACL850

PCIEX1_1

Italiano

A8N-E

nForce4 ultra

PCIEX1_2

PANEL

CHIP_FAN

PLED SPEAKER

PCIEX4_1

®

SATA 3SATA 4

PLED+

PLED-

+5V

Ground

Ground

Speaker

PCI1

SATA 1SATA 2

PCI2

PWR

Ground

Reset

Ground

CR2032 3V

Super

CHA1_FAN

IDE_LED+

IDE_LED-

Lithium Cell

CMOS Power

I/O

CLRTC

4Mb

BIOS

CHASSIS

IDE_LED

RESET

PCI3

USB78 USB56 USB910

GAME

PANEL

PWRSW

SB_PWR

COM1

*

Requires an ATX power supply.

2. Installazione della CPU

Attenersi alle fasi seguenti per installare una CPU.

1. Ubicare la presa ZIF a 939 pin sulla scheda madre.

2. Sollevare la leva della presa ad un angolo di almeno 90°.

AVVISO!AVVISO!

AVVISO!AVVISO!

AVVISO!

La CPU può essere inserita solamente con un corretto orientamento. NON

forzare la CPU nella presa diversamente si possono piegare i pin e

danneggiare la CPU!

8

ASUS A8N-EASUS A8N-E

ASUS A8N-EASUS A8N-E

ASUS A8N-E

3. Porre la CPU sulla presa in modo che gli angoli contrassegnati coincidano

con la base della leva della presa.

4. Inserire completamente con delicatezza la CPU nella presa.

5. Quando la CPU è al suo posto, abbassare la leva della presa per bloccare la

CPU. La leva scatta sulla linguetta laterale indicando che è bloccata.

3. Memoria di sistema

Si possono installare moduli DIMM DDR ECC/non ECC unbuffered 256 MB,

512 MB e 1GB nelle prese DIMM utilizzando le configurazioni memoria di

questa sezione.

• Per la configurazione a canale doppio le dimensioni totali dei moduli

di memoria installati per canale devono essere uguali (DIMM_A1 +

DIMM_A2 = DIMM_B1 + DIMM_B2).

Italiano

•

Se utilizzate solo un modulo DIMM DDR, installarlo solo

nell’alloggiamento DIMM_B1.

•

Se utilizzate due moduli DIMM DDR, installarli solo negli alloggiamenti

DIMM_A1 e DIMM_B1.

• Utilizzare e installare sempre moduli DIMM con la stessa latenza CAS.

Per poter garantire la perfetta compatibilità dei moduli, si

raccomanda di utilizzare moduli di memoria acquistati presso lo

stesso venditore. Visitare il sito ASUS per ottenere un elenco di

venditori autorizzati.

• Il sistema può rilevare poco meno di 4 GB di memoria di sistema

quando si installano quattro moduli memoria DDR da 1 GB a causa

dell’allocazione delle risorse del chipset.

• Questa scheda madre non supporta moduli di memoria composti da

moduli di capacità 128 Mb oppure moduli a doppia faccia x16.

CanaleCanale

CanaleCanale

Canale

Prese Prese

Prese Prese

Prese

Canale A

Canale ACanale A

Canale ACanale A

DDR_A1 e DDR_A2 DDR_A1 e DDR_A2

DDR_A1 e DDR_A2 DDR_A1 e DDR_A2

DDR_A1 e DDR_A2

Canale BCanale B

Canale BCanale B

Canale B

DDR_B1 e DDR_B2 DDR_B1 e DDR_B2

DDR_B1 e DDR_B2 DDR_B1 e DDR_B2

DDR_B1 e DDR_B2

ASUS A8N-EASUS A8N-E

ASUS A8N-EASUS A8N-E

ASUS A8N-E

9

4.4.

4.4.

4.

нформация о BIOSнформация о BIOS

нформация о BIOSнформация о BIOS

нформация о BIOS

Flash-память системной платы содержит программу установки. ри

включении компьютера для входа в программу установкинажмите

<Delete> во время Power-On Self Test (POST).  противном случае будет

продолжено выполнение обычных тестовых процедур POST.

сли необходимо зайти в программу установки после завершения

процедуры POST, перезагрузите компьютер нажатием на клавиши <Ctrl>

+ <Alt> + <Delete>, либо при помощи кнопки перезагрузки,

находящейся на корпусе. акже можно выключить компьютер, а затем

снова включить и нажать <Delete> во время POST.

Обновление BIOSОбновление BIOS

Обновление BIOSОбновление BIOS

Обновление BIOS

спользование утилиты AwardBIOS Flash дляспользование утилиты AwardBIOS Flash для

спользование утилиты AwardBIOS Flash дляспользование утилиты AwardBIOS Flash для

спользование утилиты AwardBIOS Flash для

обновления BIOSобновления BIOS

обновления BIOSобновления BIOS

обновления BIOS

азовая система ввода/вывода (BIOS) может обновляться с помощью

встроенной утилиты записи во флеш-память AwardBIOS Flash Memory

Writer или с помошью загрузочного диска с исполняемой утилитой

записи во флеш-память (AWDFLASH.EXE).

строенная утилита AwardBIOS Flash Memory Writer вызывается путем

одновременного нажатия клавиш <Alt> + <F2> в процессе выполнения

тестов при начальной загрузке (POST). ри использовании загрузочной

дискеты убедитесь, что утилита AWDFLASH.EXE записана на

загрузочную дискету и затем введите в командной строке «C:\» команду

«AWDFLASH /qi <файл BIOS>» и нажмите клавишу <Enter>. апример,

«AWDFLASH /qi aw0702.bin».

5.5.

5.5.

5.

нформация о компакт-диске с Онформация о компакт-диске с О

нформация о компакт-диске с Онформация о компакт-диске с О

нформация о компакт-диске с О

анная системная плата поддерживается операционными системами

®

Windows

2000/2003 Server/XP. екомендуется устанавливать

усский

наиболее новые операционные системы и соответствующие обновления

для полноценного использования возможностей аппаратного

обеспечения.

омпакт-диск, поставляемый вместе с системной платой, содержит

полезные программы и утилиты, расширяющие возможности системной

платы.

тобы начать работу с этим компакт-диском, вставьте его в привод CD-

ROM. Автоматически запустится экран приветствия и установочные

меню (если функция Автозапуск включена).

сли экран приветствия не появился автоматически, для его

отображения найдите и запустите файл ASSETUP.EXE, находящийся в

каталоге BIN на компакт-диске.

16

ASUS A8N-EASUS A8N-E

ASUS A8N-EASUS A8N-E

ASUS A8N-E

1. Disposição da placa-principal

PS/2KBMS

T: Mouse

CHA2_FAN

CPU_FAN

B: Keyboard

ATX12V

SPDIF_O

SPDIF_O2

PARALLEL PORT

Socket 939

EATXPWR

USB12

FLOPPY

LAN1_USB34

Top:Rear Speaker Out

CD

Center:

Side Speaker Out

AUX

DDR DIMM_A1 (64 bit,184-pin module)

DDR DIMM_A2 (64 bit,184-pin module)

DDR DIMM_B1 (64 bit,184-pin module)

DDR DIMM_B2 (64 bit,184-pin module)

Below:

Center/Subwoofer

Marvell

CLRTC

Top:Line In

Center:Line Out

88E1111

Bottom:Mic In

PWR_FAN

12 23

FP_AUDIO

PCIEX16_1

Normal Clear CMOS

SEC_IDE

PRI_IDE

(Default)

ACL850

PCIEX1_1

PCIEX1_2

A8N-E

nForce4 ultra

PANEL

CHIP_FAN

PLED SPEAKER

PCIEX4_1

®

SATA 3SATA 4

PLED+

PLED-

+5V

Ground

Ground

Speaker

PCI1

SATA 1SATA 2

PCI2

PWR

Ground

Reset

Ground

CR2032 3V

Super

Lithium Cell

CHA1_FAN

IDE_LED+

IDE_LED-

CMOS Power

I/O

CLRTC

4Mb

BIOS

CHASSIS

IDE_LED

RESET

PCI3

USB78 USB56 USB910

GAME

PANEL

PWRSW

SB_PWR

COM1

*

Requires an ATX power supply.

2. Instalação da CPU

Siga estas etapas para instalar a CPU.

1. Procure o socket ZIF de 939 pinos na placa-principal.

2. Levante a alavanca do socket até atingir um ângulo de pelo menos

90º.

ADVERTÊ NCIAADVERTÊ NCIA

ADVERTÊ NCIAADVERTÊ NCIA

ADVERTÊ NCIA

!!

!!

!

A CPU apenas pode ser encaixada numa direcção. NÃO force a entrada da

CPU no socket para evitar dobrar os pinos e danificar a CPU

!

Português

ASUS A8N-E

ASUS A8N-EASUS A8N-E

ASUS A8N-EASUS A8N-E

17

3. Posicione a CPU por cima do socket de forma a que as extremidades

assinaladas combinem com a base da alavanca do socket.

4. Introduza cuidadosamente a CPU no suporte até esta encaixar no

devido lugar.

5. Quando a CPU estiver no lugar, empurre a alavanca do socket para

baixo para fixar a CPU. A patilha lateral da alavanca emite um estalido

para indicar que a CPU está devidamente fixada.

3. Memória do sistema

Pode instalar DIMMs DDR sem entreposição e ECC/non-ECC de 256 MB, 512

MB e 1 GB nos sockets DIMM, utilizando as configurações descritas nesta

secção e relativas à memória.

• Para uma configuração de canal duplo, o tamanho total do(s)

módulo(s) de memória instalado(s) por canal deve ser igual

(DIMM_A1 + DIMM_A2 = DIMM_B1 + DIMM_B2).

•

Ao utilizar um módulo DIMM DDR, instale-o apenas na ranhura

DIMM_B1.

•

Ao utilizar dois módulos DIMM DDR, instale-os apenas nas ranhuras

DIMM_A1 e DIMM_B1.

• Instale sempre DIMMs com a mesma latência CAS. Para uma óptima

compatibilidade, recomendamos-lhe a obtenção de módulos de

memória junto do mesmo vendedor. Visite o web site da ASUS para

consultar a lista de Vendedores Aprovados.

• O sistema pode detectar uma capacidade de memória ao nível do

sistema ligeiramente inferior a 4 GB após instalação dos quatro

módulos de memória DDR de 1 GB, isto deve-se à atribuição de

recursos ao nível do chipset.

• Esta placa-principal não suporta módulos de memória compostos por

chips de 128 Mb ou módulos de memória de dupla face x16.

CanalCanal

CanalCanal

Canal

Sockets Sockets

Sockets Sockets

Sockets

Português

Canal ACanal A

Canal ACanal A

Canal A

DDR_A1 e DDR_A2 DDR_A1 e DDR_A2

DDR_A1 e DDR_A2 DDR_A1 e DDR_A2

DDR_A1 e DDR_A2

Canal BCanal B

Canal BCanal B

Canal B

DDR_B1 e DDR_B2 DDR_B1 e DDR_B2

DDR_B1 e DDR_B2 DDR_B1 e DDR_B2

DDR_B1 e DDR_B2

18

ASUS A8N-E

ASUS A8N-EASUS A8N-E

ASUS A8N-EASUS A8N-E

4. Informação da BIOS

A memória ROM Flash existente na placa-principal armazena o utilitário

Setup. Ao iniciar o computador, prima a tecla <Delete> durante a rotina

POST (Power-On Self Test) para aceder ao utilitário Setup. Caso contrário,

a rotina POST prossegue com os testes.

Se desejar aceder ao utilitário Setup após a rotina POST, reinicie o

sistema premindo as teclas <Ctrl> + <Alt> + <Delete>, ou premindo o

botão Reset (Repor) existente no chassis do sistema. Pode também

reiniciar o sistema desligando-o e voltando a premir <Delete> durante a

rotina POST.

Actualização da BIOSActualização da BIOS

Actualização da BIOSActualização da BIOS

Actualização da BIOS

Utilização do utilitário AwardBIOS Flash paraUtilização do utilitário AwardBIOS Flash para

Utilização do utilitário AwardBIOS Flash paraUtilização do utilitário AwardBIOS Flash para

Utilização do utilitário AwardBIOS Flash para

actualizar a BIOSactualizar a BIOS

actualizar a BIOSactualizar a BIOS

actualizar a BIOS

A BIOS (Basic Input/Output System) pode ser actualizada utilizando o

utilitário interno AwardBIOS Flash Memory Writer ou uma disquete de

arranque contendo o ficheiro executável do utilitário Flash Memory Writer

Utility (AWDFLASH.EXE).

O utilitário interno AwardBIOS Flash Memory Writer pode ser acedido

premindo <Alt> + <F2> durante a rotina POST (Power-On Self Tests). Se

utilizar uma disquete de arranque, certifique-se de que o utilitário

AWDFLASH.EXE se encontra na disquete e na linha de comandos “C:\”,

digite “AWDFLASH / BIOSFILE” e prima a tecla <Enter>. Por exemplo:

“AWDFLASH / aw0702.bin”.

5. Informação do CD de suporte ao software

®

Esta placa-principal suporta o sistema operativo Windows

2000/2003

Server/XP. Instale sempre a versão mais recente do sistema operativo e

respectivas actualizações para que possa maximizar as capacidades do

seu hardware.

O CD de suporte que acompanha a placa-principal contém software útil e

vários controladores que melhoram as capacidades da placa-principal.

Para utilizar o CD de suporte, basta introduzi-lo na unidade de CD-ROM. O

CD apresenta automaticamente o ecrã de boas-vindas e os menus de

instalação caso a função de execução automática esteja activada no

computador.

Se o ecrã de boas-vindas não aparecer automaticamente, procure e faça

um duplo clique sobre o ficheiro ASSETUP.EXE existente na pasta BIN do

CD de suporte para poder aceder aos menus.

Português

ASUS A8N-E

ASUS A8N-EASUS A8N-E

ASUS A8N-EASUS A8N-E

19

www.asus.com
