Manual for Asus P5V-X SE
Table of contents
- Français

U3223
P5V-X SE
Quick Start Guide
Français
Deutsch
Italiano
Español
Русский
Português
Polski
Česky
Magyar
Бъпгарски
Română
Srpski
First Edition Published July 2007
Copyright © 2007 ASUSTeK COMPUTER INC. All Rights Reserved.
15G0638600K0

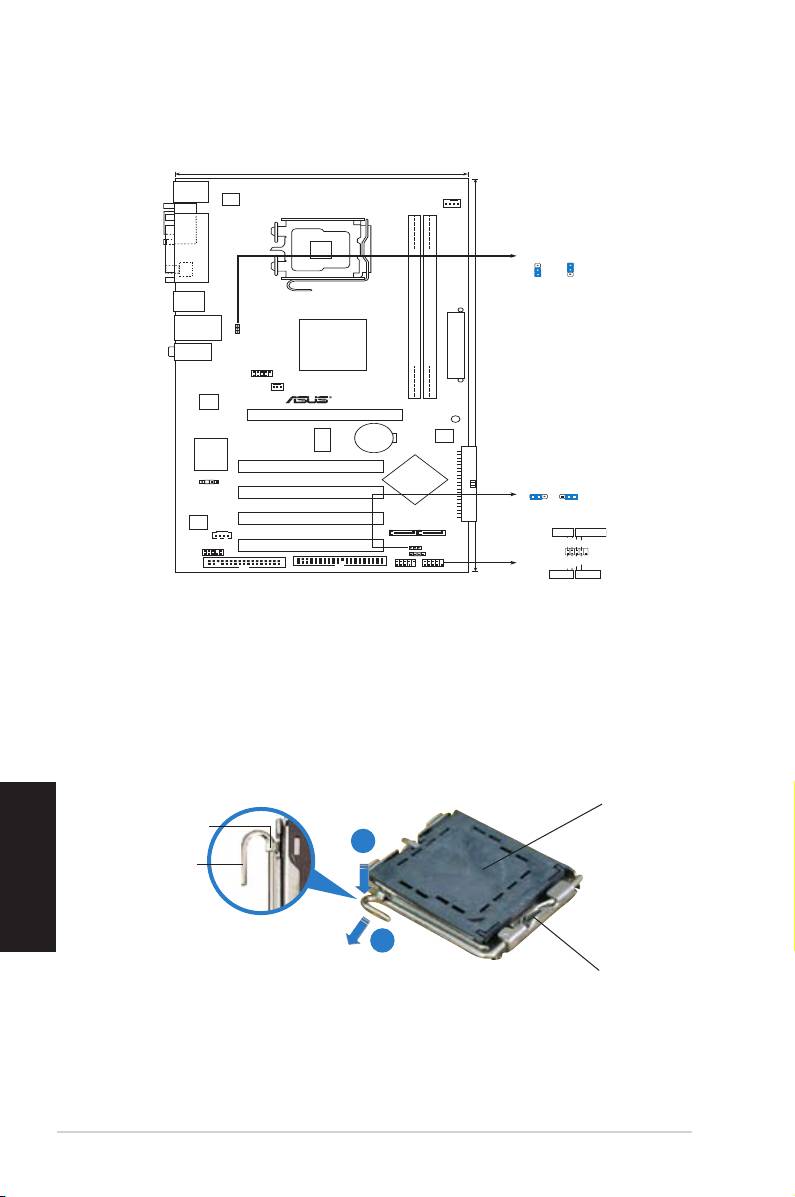

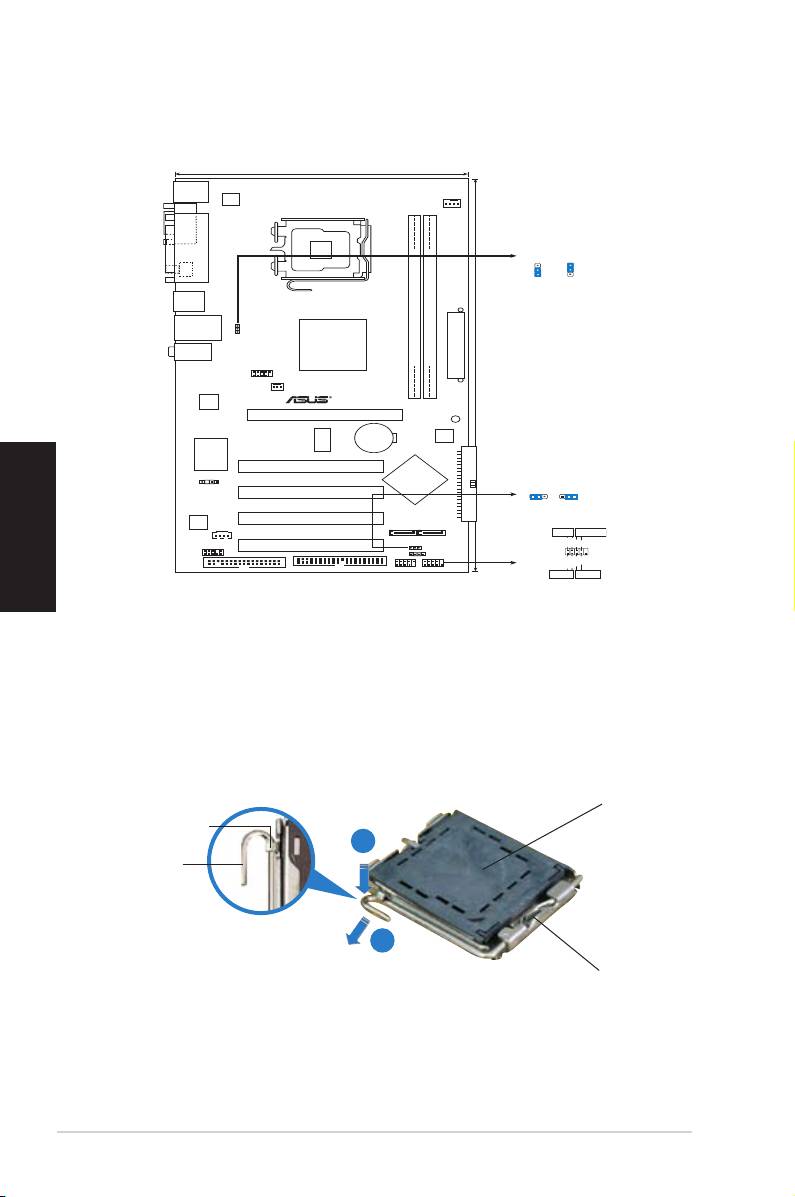

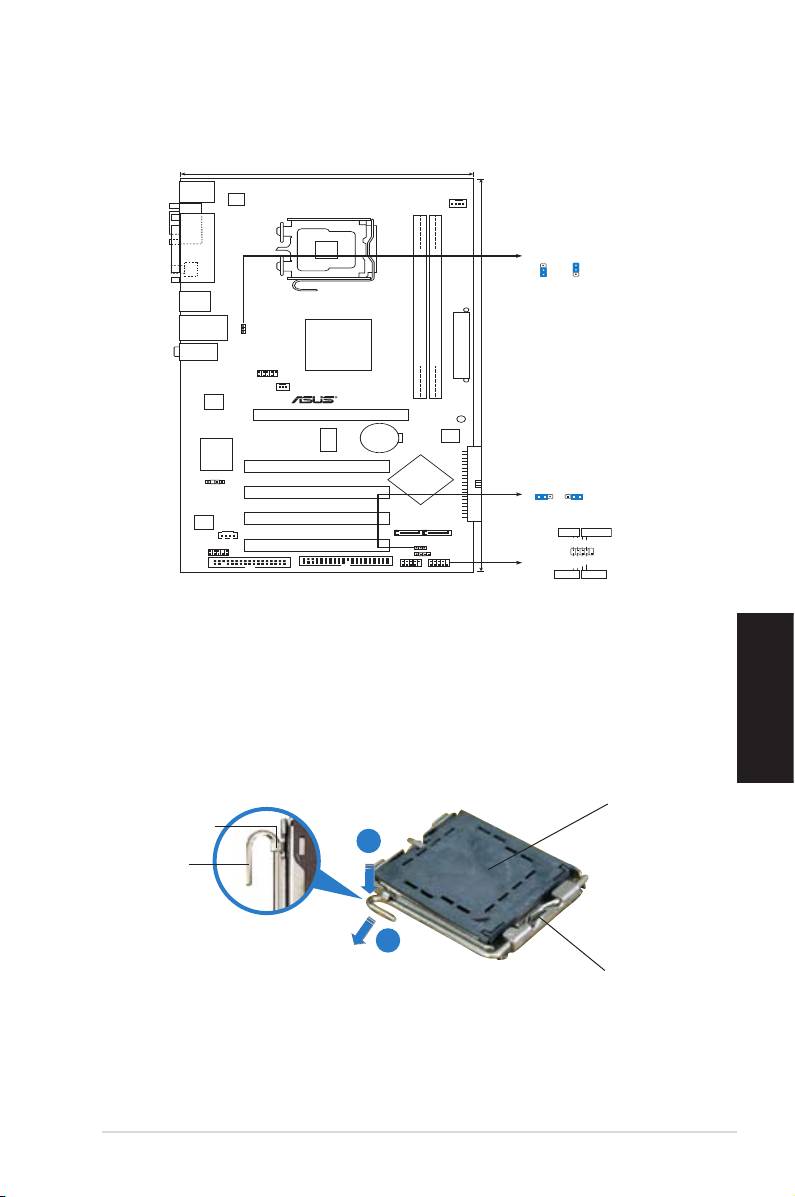

1. Schéma de la Carte Mère
Français
2 ASUS P5V-X SE
17.3cm (6.8in)
PS/2KBMS
T:Mouse
ATX12V
B:Keyboard
CPU_FAN
COM1
�GA775
PARA��E PORT
PS2_USBPW
3
2
2
SPDIF_O1
1
+5V
+5VSB
(Default)
USB34
�AN1_USB12
PS2_USBPW
VIA
AUDIO
PT890Pro A0
DDR2 DIMM1 (64 bit,240-pin module)
DDR2 DIMM2 (64 bit,240-pin module)
EATXPWR
USB78
30.5cm (12in)
CHA_FAN
Attansic
F2
P5V-X SE
PCIEX16
SB_PWR
CR2032 3V
4Mb
�ithium Cell
BIOS
CMOS Power
RTM870T-580
PRI_IDE
Super I/O
PCI1
VIA
SPDIF_OUT
VT8237S A2
C�RTC
PCI2
1 2 2 3
Normal
Clear RTC
(Default)
A�C662
PCI3
CD
SATA1 SATA2
P�ED PWRSW
AAFP
PCI4
C�RTC
P�ED+
P�ED-
PWR
GNDReset
SPEAKER
F_PANE�
Ground
F�OPPY
SEC_IDE
F_PANE�USB56
IDE�ED+
IDE�ED-
HD �ED RESET
2. Installation du Processeur
®
Suivez cette procédure pour installer un processeur Intel
dans le paquet
775-land.
1. Appuyez sur le levier de chargement avec votre pouce (A), puis
déplacez-le vers le gauche (B) jusqu’à ce qu’il soit détaché de la
languette de retenue.
Capuchon PnP
Languette de
retenue
A
Levier de
chargement
B
Ce côté du boîtier cam doit
être face à vous.

• Pour éviter d’endommager les broches du socle, n’enlevez le
capuchon PnP que si vous installez un processeur.
• Veuillez conserver le capuchon pour le renvoi du produit.
• �a garantie du produit ne couvre pas des dommages liés aux broches
du support.
Français
2. Soulevezlelevierdechargementendirectiondelaècheàunangle
de 135º.
3. Soulevez la plaque de chargement avec votre pouce et votre index à
un angle de 100º, puis poussez le capuchon PnP pour le faire sortir de
la fenêtre de la plaque de chargement.
4. Placezleprocesseursurlesocle,envériantqueletriangledoréest
bien sur le coin inférieur gauche du socle. �e détrompeur du socle doit
s’insérer dans l’encoche du processeur.
5. Fermez la plaque de chargement, puis poussez le levier de chargement
jusqu’à ce qu’il s’enclenche dans la languette de retenue.
3. Mémoire Système
Vous pouvez installer des DIMM DDR2 GB unbuffered non-ECC de 512 Mo,
1 Go, et 2 Go dans les sockets.
• Installez toujours des DIMMs avec une latence CAS identique. Pour
obtenir une compatibilité optimale, il vous est recommandé de vous
équiper des modules de mémoire auprès du même vendeur.
• �ors de l’installation de deux modules mémoired’2 Go, le système peut�ors de l’installation de deux modules mémoired’2 Go, le système peut
détecter moins de 4 Go de modules mémoire en raison de l’allocation
d’espace pour d’autres fonctions critiques du système. Cette limitation
ne concerne que les systèmes utilisant Windows XP 32-bits puisque
cette OS ne supporte pas le mode PAE (Physical Address Extension).
• Il est recommandé d’installer moins de 3Go de mémoire système lors
de l’utilisation d’un système d’exploitation Windows XP 32 bits.
ASUS P5V-X SE 3

4. Informations du BIOS
Français
�a ROM Flash de la carte mère contient le BIOS. Vous pouvez mettre à jour les
informationsduBIOSouongurersesparamètresàl’aidedel’utilitairedeconguratin
du BIOS. �es écrans du BIOS incluent les touches de navigation et une brève aide en
ligne pour vous guider. Si vous rencontrez des problèmes avec votre système, ou si
celui-cidevientinstableaprèsavoirmodierlacongurationduBIOS,rétablissezles
paramètres par défaut du BIOS. Référez-vous au Chapitre 2 du manuel de l’utilisateur
pour plus de détails sur le BIOS. Visitez régulièrement le site web d’ASUS (www.
asus.com) pour des mises à jour.
Pour accéder au BIOS au démarrage:
Pressez <Suppr.> lors du POST (Power-On Self-Test). Si vous ne pressez pas
<Suppr.>, le POST continue avec ses tests de routine.
Pour accéder au BIOS après le POST:
• Redémarrez le système en appuyant sur <Ctrl> + <Alt> + <Suppr.>, puis appuyez
sur <Suppr.> lors du POST, ou
• Appuyez sur le bouton reset du châssis, puis appuyez sur <Suppr.> lors du
POST, ou
• Eteignez, puis redémarrez le système, puis appuyez sur <Suppr.> lors du POST.
Pour mettre à jour le BIOS avec AFUDOS:
Démarrez le système depuis une disquette contenant la dernière version de BIOS. Au
prompt DOS, tapez afudos /i<lename.rom> et appuyez sur <Entrée>. Redémarrez
le système lorsque la mise à jour est terminée.
Pour mettre à jour le BIOS avec ASUS EZ Flash:
Démarrez le système et appuyez sur <Alt> + <F2> lors du POST pour lancer EZ Flash.
Insérez une disquette contenant la dernière version de BIOS. EZ Flash performe la
procédure de mise à jour du BIOS et redémarre automatiquement le système une
fois terminé.
Pour récupérer le BIOS avec CrashFree BIOS 2:
Démarrez le système. si le BIOS est corrompu, l’outil de récupération automatique
deCrashFreeBIOS2vérielaprésenced’unedisquetteoud’unCDpourrestaurer
le BIOS. Insérez le CD de support de la carte mère, ou une disquette contenant le
chierd’origineouladernièreversionduBIOS.Rebootezlesystèmeunefoisle
BIOS restauré.
5. Informations logicielles du CD de support
®
Cette carte mère supporte les systèmes d’exploitation Windows
2000/XP/Vista.
Installez toujours les dernières versions d’OS ainsi que leurs mises à jour pour assurer
un bon fonctionnement des fonctions de votre matériel.
�e CD de support contient des logiciels utiles et les pilotes de certains utilitaires
permettant de booster les fonctions de la carte mère. Pour utiliser le CD de support,
insérezleCDdanslelecteurdeCD-ROM.LeCDafcheautomatiquementunécran
de bienvenue et les menus d’installation si l’exécution automatique est activée. Si
l’écran de bienvenue n’apparaît pas automatiquement, localisez et double-cliquez
surlechierASSETUP.EXE du dossier BIN contenu dans le CD de support pour
afcherlesmenus.
4 ASUS P5V-X SE

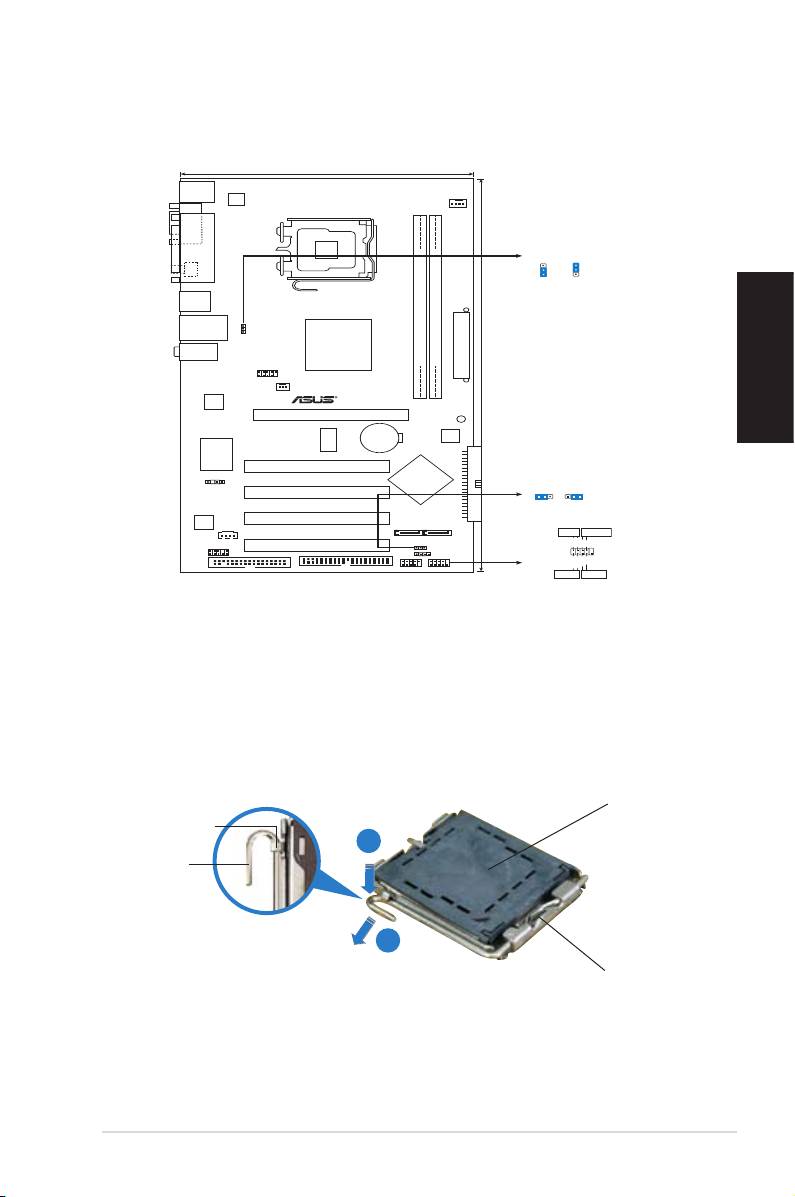

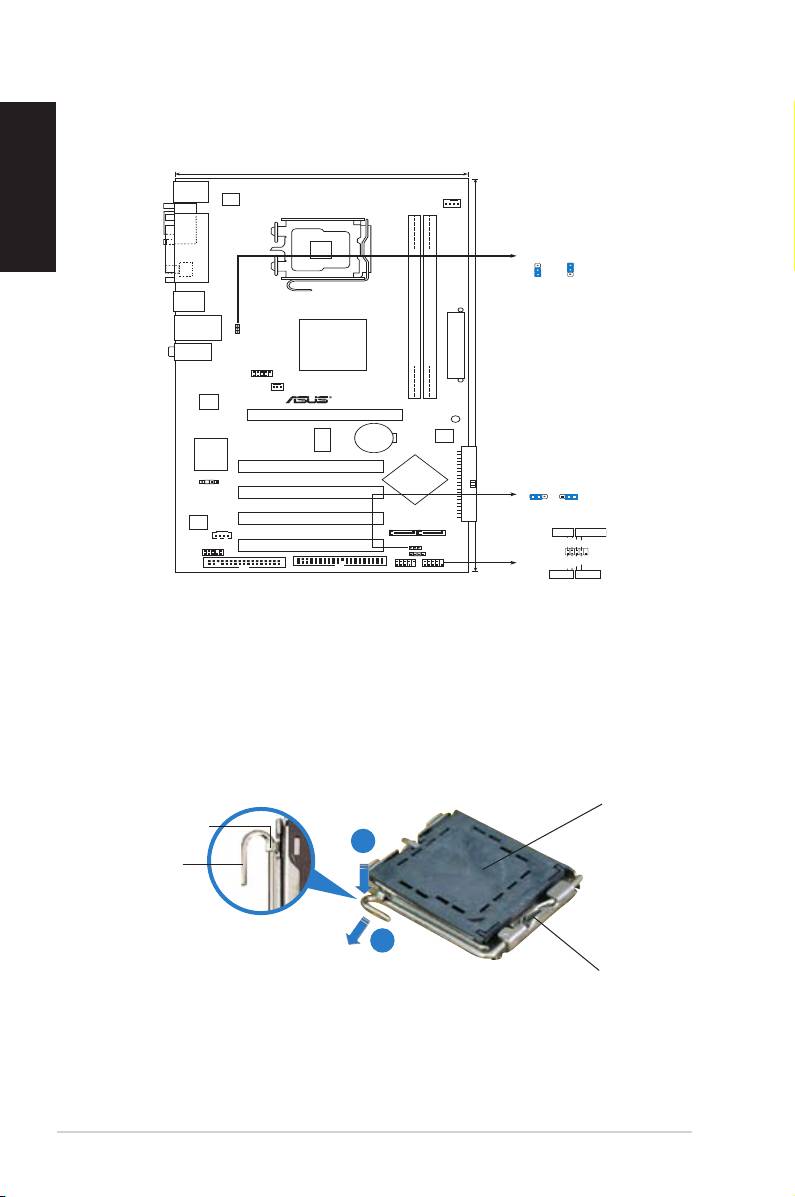

1. Motherboard-Layout
Deutsch
ASUS P5V-X SE 5
17.3cm (6.8in)
PS/2KBMS
T:Mouse
ATX12V
B:Keyboard
CPU_FAN
COM1
LGA775
PARALLE PORT
PS2_USBPW
3
2
2
SPDIF_O1
1
+5V
+5VSB
(Default)
USB34
LAN1_USB12
PS2_USBPW
VIA
AUDIO
PT890Pro A0
DDR2 DIMM1 (64 bit,240-pin module)
DDR2 DIMM2 (64 bit,240-pin module)
EATXPWR
USB78
30.5cm (12in)
CHA_FAN
Attansic
F2
P5V-X SE
PCIEX16
SB_PWR
CR2032 3V
4Mb
Lithium Cell
BIOS
CMOS Power
RTM870T-580
PRI_IDE
Super I/O
PCI1
VIA
SPDIF_OUT
VT8237S A2
CLRTC
PCI2
1 2 2 3
Normal
Clear RTC
(Default)
ALC662
PCI3
CD
SATA1 SATA2
PLED PWRSW
AAFP
PCI4
CLRTC
PLED+
PLED-
PWR
GNDReset
SPEAKER
F_PANEL
Ground
FLOPPY
SEC_IDE
F_PANELUSB56
IDELED+
IDELED-
HD LED RESET
2. Installieren der CPU
®
Folgen Sie diesen Schritten, um einen Intel
-Prozessor auf dem LGA 775-
Sockel zu installieren.
1. Drücken Sie den Ladehebel mit Ihrem Daumen (A) und schieben ihn
nach links (B), bis er von dem Halteriegel losgelassen wird.
PnP-Kappe
Halteriegel
A
Ladehebel
B
Diese Seite der Cam-Box
sollte zu Ihnen zeigen.

• Um Schäden an den Sockelpolen zu vermeiden, entfernen Sie
bitte die PnP-Kappe nicht vor dem Beginn der CPU-Installation.
• Bitte bewahren Sie die Abdeckung für den Fall einer
Produktrückgabe auf.
• Die Garantie des Produkts deckt nicht die Schäden an
Sockelpolen.
2. Heben Sie den Ladehebel in Pfeilrichtig bis zu einem Winkel von 135
Deutsch
Grad hoch.
3. HebenSiedieLadeplattemitdemDaumenunddemZeigengerbis
zu einem Winkel von 100 Grad hoch. Drücken Sie die PnP-Kappe von
der Ladeplattenaussparung, um sie zu entfernen.
4. Legen Sie die CPU auf den Sockel. Richten Sie dabei das
goldene Dreieck auf die untere linke Ecke des Sockels aus. Die
Sockelausrichtungsmarkierung muss in die CPU-Kerbe einpassen.
5. Machen Sie die Ladeplatte zu und drücken dann den Ladehebel, bis er
in den Halteriegel einrastet.
3. Arbeitsspeicher
Sie können 512 MB, 1 GB, und 2 GB ungepufferte nicht-ECC DDR2 DIMMs
in den DIMM-Sockeln installieren.
• Installieren Sie immer DIMMs mit gleicher CAS-Latenzzeit. Für
optimale Kompatibilität wird empfohlen, nur Speichermodule eines
Herstellers zu verwenden.
• Wenn Sie Speichermodule mit 2GB installieren, werden vom System
u.U. nicht ganz 4GB erkannt, da dieser Adressraum für andere
kritische Funktionen reserviert wird. Diese Einschränkung tritt
®
bei Windows
XP 32-bit-Betriebssystemen auf, die Physikalische
Adresserweiterung (PAE) nicht unterstützen.
• Es wird empfohlen, unter dem Windows XP 32-Bit-Betriebssystem
nicht mehr als insgesamt 3GB Systemspeicher zu installieren.
6 ASUS P5V-X SE

4. BIOS-Informationen
DasBIOSbendetsichinderFlashROMaufdemMotherboard.ÜberdasBIOS-
Setupprogramm können Sie die BIOS-Informationen aktualisieren oder die Parameter
kongurieren.DieBIOS-AnzeigenenthaltenNavigations-anleitungenundeinekurze
Online-Hilfe, um Ihnen die Verwendung zu erleichtern. Falls in Ihrem System Probleme
auftauchen, oder das System nach dem Verändern einiger Einstellungen instabil wird,
sollten Sie die Standardeinstellungen zurückholen. Genauere Informationen hierzu
ndenSieinKapitel 2desBenutzerhandbuches.WeitereNeuigkeitenndenSieauf
der ASUS-Webseite (www.asus.com).
So öffnen Sie das BIOS-Setup beim Systemstart:
Drücken Sie <Entf> während des Power-On Self-Test (POST). Wenn Sie nicht <Entf>
drücken, fährt der POST mit seiner Routine fort.
So öffnen Sie das Setup nach dem POST:
Deutsch
• Starten Sie das System neu, indem Sie <Strg> + <Alt> + <Entf> drücken, und
drücken Sie dann <Entf> während des POST, oder
• Drücken Sie den Reset-Schalter am Computergehäuse, und drücken Sie dann
<Entf> während des POST, oder
• Schalten Sie das System aus und wieder an, und drücken Sie dann <Entf>
während des POST
So aktualisieren Sie das BIOS with AFUDOS:
Starten Sie das System von einer Diskette, die die neueste BIOS-Datei enthält. Geben
Sie bei der DOS-Eingabeaufforderung afudos /i<dateiname.rom> ein und drücken
Sie dann die <Eingabetaste>. Starten Sie das System neu, wenn die Aktualisierung
beendet ist.
So aktualisieren Sie das BIOS mit ASUS EZ Flash:
Starten Sie das System und drücken Sie <Alt> + <F2> während des POST, um
EZ Flash zu starten. Legen Sie eine Diskette mit der neuesten BIOS-Datei ein.
EZ Flash aktualisiert das BIOS und startet automatisch das System neu, wenn die
Aktualisierung beendet ist.
So stellen Sie das BIOS mit CrashFree BIOS 2 wieder her:
Starten Sie das System. Falls die BIOS-Datei beschädigt ist, sucht das CrashFree
BIOS 2-Wiederherstellungsprogramm nach einer Diskette oder CD, mit der das BIOS
wieder hergestellt werden kann. Legen Sie die Support-CD des Motherboards, oder
eine Diskette mit der ursprünglichen oder einer neueren BIOS-Datei ein. Starten Sie
das System neu, wenn das BIOS wieder hergestellt ist.
5. Software Support CD-Informationen
®
Das Motherboard unterstützt Windows
2000/XP/Vista Betriebssysteme (OS).
Installieren Sie bitte immer die neueste OS-Version und die entsprechenden Updates,
um die Funktionen Ihrer Hardware zu maximieren.
Die dem Motherboard beigefügte Support-CD enthält die Treiber, Anwendungssoftware
und Dienstprogramme, die Ihnen zur Benutzung aller Funktionen dieses
Motherboards helfen. Um die Support-CD zu verwenden, legen Sie sie in Ihr CD-
ROM-Laufwerk ein. Falls auf Ihrem Computer Autorun aktiviert ist, zeigt die CD
automatisch eine Willkommensnachricht und die Installationsmenüs an. Wenn der
Willkommensbildschirm nicht automatisch erscheint, suchen Sie die Datei ASSETUP.
EXE im BIN-Ordner der Support-CD und doppelklicken Sie auf die Datei, um die
Menüs anzuzeigen.
ASUS P5V-X SE 7

Italiano
8 ASUS P5V-X SE
17.3cm (6.8in)
PS/2KBMS
T:Mouse
ATX12V
B:Keyboard
CPU_FAN
COM1
LGA775
PARALLE PORT
PS2_USBPW
3
2
2
SPDIF_O1
1
+5V
+5VSB
(Default)
USB34
LAN1_USB12
PS2_USBPW
VIA
AUDIO
PT890Pro A0
DDR2 DIMM1 (64 bit,240-pin module)
DDR2 DIMM2 (64 bit,240-pin module)
EATXPWR
USB78
30.5cm (12in)
CHA_FAN
Attansic
F2
P5V-X SE
PCIEX16
SB_PWR
CR2032 3V
4Mb
Lithium Cell
BIOS
CMOS Power
RTM870T-580
PRI_IDE
Super I/O
PCI1
VIA
SPDIF_OUT
VT8237S A2
CLRTC
PCI2
1 2 2 3
Normal
Clear RTC
(Default)
ALC662
PCI3
CD
SATA1 SATA2
PLED PWRSW
AAFP
PCI4
CLRTC
PLED+
PLED-
PWR
GNDReset
SPEAKER
F_PANEL
Ground
FLOPPY
SEC_IDE
F_PANELUSB56
IDELED+
IDELED-
HD LED RESET
1. Diagramma disposizione scheda madre
2. Installazione della CPU
®
Attenersi alle seguenti fasi per installare un processore Intel
nel pacchetto 775.
1. Premerelalevettadicaricoconilpollice(A),poispostarlaesinistra(B)nché
è liberata dalla linguetta di trattenimento.
Copertura PnP
Linguetta di
trattenimento
A
Levetta di
carico
B
Questo lato del modulo deve
essere rivolto verso sé stessi.

• Per evitare di danneggiare i pin, non rimuovere la copertura PnP salvo si
stia installando una CPU.
• Conservare il cappuccio per eventuali restituzioni del prodotto.
• La garanzia del prodotto non copre i danni ai pin della presa.
2. Sollevare la levetta di carico nella direzione indicata dalla freccia ad un anglo
di 135°.
3. Sollevare la placca di carico con il pollice e l’indice ad un angolo di 100º, poi
spingere la copertura PnP dalla placca di carico per rimuoverla.
4. Collocare la CPU sopra la presa, assicurandosi che il triangolo dorato si trovi
nell’angolo in basso a sinistra della presa. Il tasto di allineamento della presa
deve adattarsi alla dentellatura della CPU.
5. Chiuderelaplaccadicarico,poispingerelalevadicariconchéscattanella
linguetta di trattenimento.
3. Memoria di sistema
Nelle prese per DIMM, si possono installare moduli di memoria DIMM DDR non-ECC,
senza buffer, da 512 MB, 1 GB, e da 2 GB.
Italiano
• Utilizzare e installare sempre moduli DIMM con la stessa latenza CAS. Per
poter garantire la perfetta compatibilità dei moduli, si raccomanda di utilizzare
moduli di memoria acquistati presso lo stesso venditore.
• Se si installano due moduli di memoria da 2 GB, il sistema è in grado di
riconoscere solo meno di 4GB perchè lo spazio per l’indirizzamento è riservato
per altre fuunzioni critiche. Questa limitazione si ha solo con il sistema operativo
®
Windows
XP -bit perchè non supporta la funzionalità PAE (Physical Address
Extension)
• Si raccomanda di installare meno di 3GB di memeoria totale di sistema quando
si usano sistemi operativi Windows XP 32-bit.
ASUS P5V-X SE 9

4. Informazioni sul BIOS
La Flash ROM sulla scheda madre contiene il BIOS. È possibile aggiornare le
informazionidelBIOS,ocongurareiparametriutilizzandol’utilitàdicongurazione
BIOS Setup. La schermata BIOS include tasti di navigazione ed una concisa
guida in linea. Se si riscontrano problemi con il sistema, oppure se questo diventa
instabiledopoaveremodicatoleimpostazioni,caricareleimpostazionipredenite
dicongurazioneSetupDefaults.FareriferimentoalCapitolo 2 della Guida utente
per informazioni dettagliate sul BIOS. Visitare la pagina Web ASUS (www.asus.
com) per gli aggiornamenti.
Per accedere al Setup all’avvio:
Premere il tasto <Delete> durante il POST (Power On Self Test). Se non si preme il
tasto <Delete>, il POST continua le sue routine di diagnostica.
Per accedere al Setup dopo il POST:
• Riavviare il sistema premendo i tasti <Ctrl> + <Alt> + <Delete>, poi premere il
tasto <Delete> durante il POST, oppure
• Premere il tasto di ripristino sul telaio, poi premere il tasto <Delete> durante il
POST, oppure
Italiano
• Spegnere e riaccendere il sistema e poi premere il tasto <Delete> durante il
POST
Per aggiornare il BIOS con AFUDOS:
AvviareilsistemadaundischettooppychecontengailleBIOSpiùaggiornato.
Al prompt di DOS, scrivere: afudos /i<lename.rom> poi premere il tasto Enter /
Invio. Riavviare il sistema quando l’aggiornamento è completato.
Per aggiornare il BIOS con ASUS EZ Flash:
Avviare il sistema e premere <Alt>+<F2> durante il POST per avviare EZ Flash.
Inserireun dischetto oppy checontengailleBIOS piùaggiornato. EZFlash
esegue le procedure d’aggiornamento del BIOS e, una volta completato, riavvia
automaticamente il sistema.
Per ripristinare il BIOS con CrashFree BIOS 2:
Avviare il sistema. Se il BIOS è corrotto lo strumento di ripristino automatico di
CrashFreeBIOS2cercaundischettooppyounCDperripristinareilBIOS.Inserire
ilCDdisupportodellaschedamadre,oppureundischettooppychecontengaille
BIOSoriginaleopiùaggiornato.RiavviareilsistemaquandoilBIOSèripristinato.
5. Informazioni sul CD di supporto al
Software
®
Questa scheda madre supporta un sistema operativo (OS) Windows
2000/XP/Vista.
Installate sempre l’ultima versione OS e gli aggiornamenti corrispondenti, in modo
da massimizzare le funzioni del vostro hardware.
Il CD di supporto in dotazione alla scheda madre contiene dei software utili e diversi
utility driver che potenziano le funzioni della scheda madre. Per cominciare a usare il
CD di supporto, basta inserire il CD nel CD-ROM drive. Il CDmostra automaticamente
lo schermo di benvenuto e i menu dell’installazione se Autorun è attivato nel vostro
computer. Se lo schermo di benvenuto non compare automaticamente, trovate e
cliccateduevolteilleASSETUP.EXE dalla cartella BIN nel CD di supporto per
mostrare i menu.
10 ASUS P5V-X SE

Español
ASUS P5V-X SE 11
17.3cm (6.8in)
PS/2KBMS
T:Mouse
ATX12V
B:Keyboard
CPU_FAN
COM1
LGA775
PARALLE PORT
PS2_USBPW
3
2
2
SPDIF_O1
1
+5V
+5VSB
(Default)
USB34
LAN1_USB12
PS2_USBPW
VIA
AUDIO
PT890Pro A0
DDR2 DIMM1 (64 bit,240-pin module)
DDR2 DIMM2 (64 bit,240-pin module)
EATXPWR
USB78
30.5cm (12in)
CHA_FAN
Attansic
F2
P5V-X SE
PCIEX16
SB_PWR
CR2032 3V
4Mb
Lithium Cell
BIOS
CMOS Power
RTM870T-580
PRI_IDE
Super I/O
PCI1
VIA
SPDIF_OUT
VT8237S A2
CLRTC
PCI2
1 2 2 3
Normal
Clear RTC
(Default)
ALC662
PCI3
CD
SATA1 SATA2
PLED PWRSW
AAFP
PCI4
CLRTC
PLED+
PLED-
PWR
GNDReset
SPEAKER
F_PANEL
Ground
FLOPPY
SEC_IDE
F_PANELUSB56
IDELED+
IDELED-
HD LED RESET

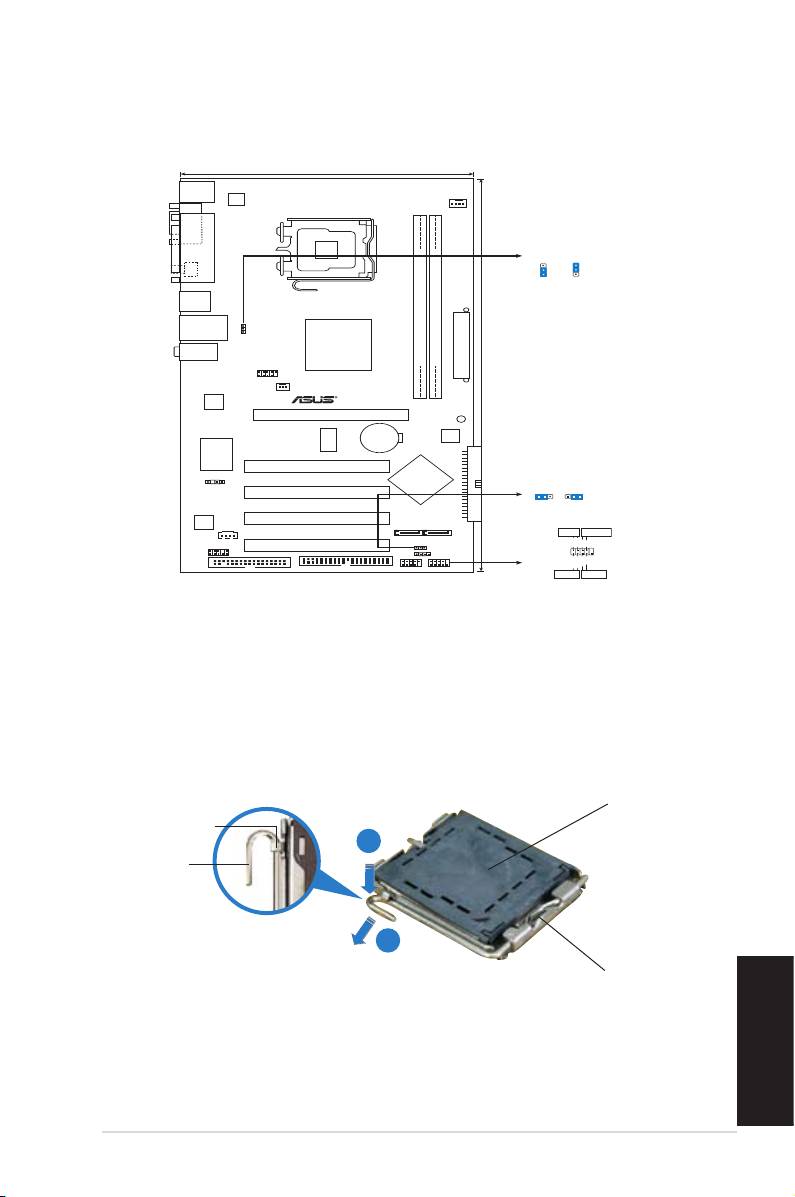

1. Distribución de la placa base
2. Instalación de la CPU
®
Siga estos pasos para instalar un procesador Intel
en el paquete 775-land.
1. Pulse la palanca de carga con su pulgar (A), a continuación, muévala hacia la
izquierda (B) hasta que se suelte de la pestaña de retención.
Tapa PnP
Pestaña de
retención
A
Palanca de
carga
B
Este lado de la caja cam
debería mirar hacia usted.

• Para evitar daños en los contactos del zócalo, no retire la tapa PnP, a menos
que se esté instalando una CPU.
• Conserve la tapa en caso de devolución del producto.
• La garantía del producto no cubre daños producidos en los
contactos del zócalo.
2. Levantelapalancadecargaenladireccióndelaecha,hastallegaraunángulo
de 135º.
3. Levantelaplacadecargaconelpulgaryconelíndicehastaalcanzarunángulo
de 100º, a continuación, presione la tapa PnP desde la ventana de la placa de
carga para extraerla.
4. ColoquelaCPUsobreelzócalo,asegúrandosedequeeltriángulodoradose
encuentra en la esquina inferior izquierda del zócalo. La llave de alineación
deberíaencajareneloriciodelaCPU.
5. Cierre la placa de carga, a continuación, pulse la palanca de carga hasta que
quede encajada en la pestaña de retención.
3. Memoria de sistema
Puede instalar módulos DIMM DDR2 de 512 MB, 1 GB, y 2 GB sin ECC y sin buffer
en los zócalos DIMM.
• Instale siempre DIMM con la misma latencia CAS. Para una compatibilidadInstale siempre DIMM con la misma latencia CAS. Para una compatibilidad
óptima, se recomienda que obtenga módulos de memoria del mismo
Español
proveedor.
• Se si installano due moduli di memoria da 2GB, il sistema potrebbe rilevareSe si installano due moduli di memoria da 2GB, il sistema potrebbe rilevare
soltantomenodi4GB,poichèlospazioperl’indirizzosicoèriservatoad
altre funzioni chiave. Questa limitazione si riscontra nel sistema operativo
®
Windows
XP 32-bit, che non supporta la modalità PAE (Physical Address
Extension).
• Recomendamos instalar menos de 3GB de memoria de sistema en total
cuando utiliza Sistemas Operativos Windows XP de 32-Bits.
12 ASUS P5V-X SE

4. Información sobre la BIOS
La BIOS esta contenida en la memoria ROM Flash de la placa madre. Puede
actualizarlainformacióndelaBIOSocongurarlosparámetrosusandolautilidadde
conguracióndelaBIOS.LaspantallasdelaBIOSincluyenteclasdenavegacióny
unaayudasimpleparaguiarle.Sitrascambiarlaconguraciónencuentraproblemas
enelsistema,osiestesevuelveinestable,cargue la conguraciónpordefecto
(SetupDefaults).ReérasealCapítulo 2 del manual del usuario para información
detallada de la BIOS. Visite el sitio Web de ASUS (www.asus.com) para acceder
a actualizaciones.
Para acceder a la conguración de la BIOS durante el proceso de inicio:
Pulse <Suprimir> durante el proceso de auto comprobación de encendido (Power-
OnSelf-Test-POST).Sinopulsa<Suprimir>,elprocesoPOSTcontinuaráconsus
rutinas de comprobación.
Para acceder a la conguración de la BIOS tras el proceso POST:
• Reinicie el sistema presionando <Ctrl> + <Alt> + <Suprimir>, y pulse <Suprimir>
durante el proceso POST, o
• Pulse el botón de reinicio en el chasis, y pulse <Suprimir> durante el proceso
POST, o
• Apague y encienda el sistema, y pulse <Suprimir> durante el proceso POST.
Para actualizar la BIOS con AFUDOS:
Inicie el sistema desde un diskette de sistema con un archivo de BIOS actualizado.
En el intérprete de comandos DOS, escriba afudos /i<nombredearchivo.
rom> y pulse Enter. Reinicie el sistema cuando la actualización haya sido
completada.
Para actualizar la BIOS con ASUS EZ Flash:
Inicie el sistema y presione <Alt>+<F2> durante el proceso POST y ejecutar EZ
Flash.InserteundisketteconunarchivoBIOSactualizado.EZFlashrealizaráel
procesodeactualizacióndelaBIOSyautomáticamentereiniciaráelsistemacuando
haya terminado.
Para actualizar la BIOS con CrashFree BIOS 2:
Español
Inicie el sistema. Si la BIOS ha sido corrompida, la herramienta de auto recuperación
CrashFreeBIOS2buscaráundisketteoCDpararestaurarlaBIOS.InserteelCDde
soporte de la placa madre, o un diskette que contenga la BIOS original o una BIOS
actualizada. Una vez que la BIOS haya sido recuperada renicie el sistema.
5. Información sobre el CD de soporte de
Software
®
Esta placa madre soporta sistemas operativos (SO) Windows
2000/XP/Vista. Instale
siempre la última versión del SO con sus actualizaciones correspondientes para que
pueda maximizar las funciones de su hardware.
El CD de soporte incluido con su placa madre contiene útiles aplicaciones y varios
controladores para mejorar las funciones de la placa madre. Para comenzar a
utilizarelCDdesoporte,inserteésteensuunidaddeCD-ROM.ElCDmostrará
automáticamenteunapantalladebienvenidaylosmenúsdeinstalación(silafunción
de autoejecución “Autorun” ha sido activada en su PC). Si la pantalla de bienvenida no
aparecedemaneraautomática,localiceyhagadobleclicenelarchivoASSETUP.EXE
que se encuentra en la carpeta BIN del CD de soporte para mostrar los menús.
ASUS P5V-X SE 13

Русский
14 ASUS P5V-X SE
17.3cm (6.8in)
PS/2KBMS
T:Mouse
ATX12V
B:Keyboard
CPU_FAN
COM1
LGA775
PARALLE PORT
PS2_USBPW
3
2
2
SPDIF_O1
1
+5V
+5VSB
(Default)
USB34
LAN1_USB12
PS2_USBPW
VIA
AUDIO
PT890Pro A0
DDR2 DIMM1 (64 bit,240-pin module)
DDR2 DIMM2 (64 bit,240-pin module)
EATXPWR
USB78
30.5cm (12in)
CHA_FAN
Attansic
F2
P5V-X SE
PCIEX16
SB_PWR
CR2032 3V
4Mb
Lithium Cell
BIOS
CMOS Power
RTM870T-580
PRI_IDE
Super I/O
PCI1
VIA
SPDIF_OUT
VT8237S A2
CLRTC
PCI2
1 2 2 3
Normal
Clear RTC
(Default)
ALC662
PCI3
CD
SATA1 SATA2
PLED PWRSW
AAFP
PCI4
CLRTC
PLED+
PLED-
PWR
GNDReset
SPEAKER
F_PANEL
Ground
FLOPPY
SEC_IDE
F_PANELUSB56
IDELED+
IDELED-
HD LED RESET
1. Схемасистемнойплаты
2. Установкапроцессора
Для установки процессора:
®
Выполните следующие действия для установки процессора Intel
в 775-
контактное гнездо:
1. Нажмите на удерживающий рычаг большим пальцем (А), затем
перемещайтееговлево(В)дотехпор,покаонневысвободитсяиз-под
фиксирующегоязычка.
Отметка PnP
Фиксирующий
язычок
A
Удерживающий
рычаг
B
Эта сторона должна быть
обращена к устанавливающему.

• Дляпредотвращенияповрежденияконтактовразъемане удаляйте
крышкуPnPдоначалаустановкиЦПУ.
• Длявозврататоварасохраняйтеупаковку.
• Гарантия на товар не распространяется на случай повреждения
контактовразъема.
2. Поднимитерычаквнаправлении,указанномстрелкой,доугла135°.
3. Поднимитепластинкубольшимиуказательнымпальцаминаугол100°,
затемвыдавитекрышкуPnPизокнепластинки.
4. РасположитеЦПУнадгнездом,убедившись,чтозолотойтреугольник
располагаетсянаднижнимлевымугломгнездаЦПУ.Ключевойэлемент
гнездадолженсоответствоватьвырезунаЦПУ.
5. Закройтепластинку,затемнажимайтенарычаг,покаоннеокажется
подфиксирующимвыступом.
3. Системнаяпамять
Выможетеустановить512Mб,1Гби2Гбнебуферизированныеnon-ECC
DDR2модулиDIMMвслотыDIMM.
• Всегдаиспользуйтемодули памятиDIMMс одинаковойзадержкой
строба адреса столбца (CAS latency). Для лучшей совместимости
рекомендуетсяиспользоватьмодулипамятиодногопроизводителя.
•
Есливыустановилидвамодуляемкостью2Гб,системаможет
распознать менее 4Гб поскольку адресное пространство
резервируетсядлядругихфункций.Этоограничениепоявляется
®
вОСWindows
XP32-бит,котораянеподдерживаетPAE.
• Прииспользовании32-битнойwindowsXPмырекомендуемустановить
менее3Гбсистемнойпамяти.
Русский
ASUS P5V-X SE
15

4. Информация BIOS
На материнской плате в микросхеме EEPROM находится BIOS. Вы можете обновить
BIOS или настроить параметры, используя утилиту установки BIOS. Экраны BIOS
имеют клавиши навигации и краткую справку. Если у вас появились проблемы с
системой или система стала нестабильной после ваших настроек, загрузите Setup
Defaults. Для подробной информации обратитесь к части 2 руководства пользователя.
Для обновлений посетите сайт ASUS (www.asus.com).
Для входа в BIOS Setup при запуске:
Нажмите <Del> во время прохождения теста POST. Если вы не нажали <Del>, POST продолжит
тестирование оборудования.
Для входа в BIOS Setup после POST:
• Перезагрузите систему, нажав <Ctrl> + <Alt> + <Del>, затем во время POST нажмите <Del>,
или
• Нажмите кнопку сброса на корпусе, затем во время POST нажмите <Del>, или
•
Выключите систему и включите снова, затем во время POST нажмите <Del>
Для обновления BIOS с помощью AFUDOS:
Загрузите систему с дискеты, которая содержит последний файл BIOS. В строке DOS
введите afudos /i<filename.rom> и нажмите <Enter>. Когда закончите обновление,
перезагрузите систему.
Для обновления BIOS с помощью ASUS EZ Flash:
Нажмите <Alt> + <F2> во время POST для запуска EZ Flash. Вставьте дискету, которая
содержит последний файл BIOS. EZ Flash начнет процесс обновления BIOS и потом
перезагрузит систему.
Для восстановления BIOS с помощью CrashFree BIOS 2:
Включите систему. Если BIOS искажен, функция CrashFree BIOS 2 автоматически
восстановит BIOS с дискеты или CD. Вставьте CD от материнской платы или дискету,
которая содержит исходный или последний файл BIOS. Затем перезагрузите
систему.
Русский
5. Информацияосопровождающем CD
®
Эта материнская плата поддерживает операционные системы Windows
2000/XP/Vista.
Всегда устанавливайте последнюю версию ОС и соответствующие обновления для
расширенных функций вашего оборудования.
Компакт-диск, поставляемый вместе с материнской платой содержит полезное
программное обреспечение и различные драйвера, которые расширяют функции
материнской платы. Для использования компакт-диска, вставьте его в привод CD-ROM.
Если Автозапуск включен на вашем компьютере, отобразится экран приветствия
и меню установки. Если экран приветствия не появился автоматически, найдите и
дважды щелкните на файле ASSETUP.EXE в папке BIN для отображения меню.
16 ASUS P5V-X SE

Português
ASUS P5V-X SE 17
17.3cm (6.8in)
PS/2KBMS
T:Mouse
ATX12V
B:Keyboard
CPU_FAN
COM1
LGA775
PARALLE PORT
PS2_USBPW
3
2
2
SPDIF_O1
1
+5V
+5VSB
(Default)
USB34
LAN1_USB12
PS2_USBPW
VIA
AUDIO
PT890Pro A0
DDR2 DIMM1 (64 bit,240-pin module)
DDR2 DIMM2 (64 bit,240-pin module)
EATXPWR
USB78
30.5cm (12in)
CHA_FAN
Attansic
F2
P5V-X SE
PCIEX16
SB_PWR
CR2032 3V
4Mb
Lithium Cell
BIOS
CMOS Power
RTM870T-580
PRI_IDE
Super I/O
PCI1
VIA
SPDIF_OUT
VT8237S A2
CLRTC
PCI2
1 2 2 3
Normal
Clear RTC
(Default)
ALC662
PCI3
CD
SATA1 SATA2
PLED PWRSW
AAFP
PCI4
CLRTC
PLED+
PLED-
PWR
GNDReset
SPEAKER
F_PANEL
Ground
FLOPPY
SEC_IDE
F_PANELUSB56
IDELED+
IDELED-
HD LED RESET
1. Disposição da placa-principal
2. Instalação da CPU
®
Siga estas etapas para instalar um processador Intel
no socket 775.
1. Exerça pressão sobre a alavanca com o seu polegar (A) e de seguida mova-a
para a esquerda (B) até car liberta da patilha de xação.
Tampa PnP
Patilha de xação
A
Alavanca
B
Este lado da “cam box”
deve car voltada para si.

• Para evitar danicar os pinos do socket, não remova a tampa PnP a não
ser que esteja a instalar uma CPU.
• Guarde a tampa, caso seja necessário devolver o produto.
• A garantia do produto não cobre danos ao nível dos pinos do socket.
2. Levante a alavanca na direcção indicada pela seta e num ângulo de 135º.
3. Levante o prato de carregamento com o polegar e indicador num ângulo de 100º,
de seguida empurre a tampa PnP através da janela do prato de carregamento
para a remover.
4. Posicione a CPU por cima do socket, certicando-se de que o triângulo dourado
está no canto inferior esquerdo do socket. A chave de alinhamento do socket
deve encaixar no entalhe existente na CPU.
5. Feche o prato de carregamento, de seguida exerça pressão sobre a alavanca
de carregamento até esta encaixar com um estalido na patilha de xação.
3. Memória do sistema
Pode instalar módulos DIMM DDR2 sem entreposição (unbuffered) e non-ECC de
512 MB, 1 GB, e de 2 GB nos sockets DIMM.
• Instale sempre DIMMs com a mesma latência CAS. Para uma óptima
compatibilidade, recomendamos-lhe a obtenção de módulos de memória
junto do mesmo vendedor. Visite o web site da ASUS para consultar a lista
de Vendedores Aprovados.
• Se instalar dois módulos de memória de 2 GB, o sistema pode apenasSe instalar dois módulos de memória de 2 GB, o sistema pode apenas
reconhecer menos de 4 GB uma vez que o espaço de endereço está reservado
para outras funções críticas. Esta é uma limitação do sistema operativo
®
Windows
XP de 32 bits que não suporta o modo PAE (Physical Address
Extension, Extensão do endereço físico).
• Recomendamos a instalação de uma memória de sistema com uma
capacidade total inferior a 3 GB ao utilizar o sistema operativo Windows XP
de 32 bits.”
Português
18 ASUS P5V-X SE

4. Informação da BIOS
A memória ROM Flash existente na placa-principal contém a BIOS. Pode actualizar
a informação da BIOS ou congurar os seus parâmetros utilizando o utilitário de
conguração da BIOS. Os ecrãs da BIOS incluem teclas de navegação e uma breve
ajuda online que lhe servirão de guia. Se se deparar com problemas ao nível do sistema,
ou se o sistema car instável após alteração das denições, carregue as predenições de
conguração. Consulte o Capítulo 2 do Guia do utilizador para mais informações sobre
a BIOS. Visite o web site da ASUS (www.asus.com) para obter as actualizações.
Para aceder ao utilitário de conguração aquando do arranque:
Prima a tecla <Delete> durante a rotina POST (Power-On Self Test). Se não premir a tecla
<Delete>, a rotina POST prossegue com as suas rotinas de teste.
Para aceder ao utilitário de conguração após a rotina POST:
• Reinicie o sistema premindo as teclas <Ctrl> + <Alt> + <Delete>, de seguida
prima a tecla <Delete> durante a rotina POST, ou
• Prima o botão Reiniciar existente no chassis, de seguida prima a tecla <Delete>
durante a rotina POST, ou
• Desligue o sistema e volte a ligá-lo, de seguida prima a tecla <Delete> durante
a rotina POST
Para actualizar a BIOS com o AFUDOS:
Proceda ao arranque do sistema a partir de uma disquete que contenha o mais recente
cheiros da BIOS. Na linha de comandos do DOS, digite afudos/i<lename.rom> e
prima a tecla Enter. Reinicie o sistema após conclusão da actualização.
Para actualizar a BIOS com o ASUS EZ Flash:
Proceda ao arranque do sistema e prima <Alt>+<F2> durante a rotina POST para abrir
o EZ Flash. Introduza uma disquete que contenha o mais recente cheiro da BIOS.
O EZ Flash procede à actualização da BIOS e reinicia o sistema automaticamente
após concluída a operação.
Para recuperar a BIOS com o CrashFree BIOS 2:
Proceda ao arranque do sistema. Se a BIOS estiver corrompida, a ferramenta de
recuperação automática do CrashFree BIOS 2 verica se existe uma disquete ou CD a
partir do qual possa restaurar a BIOS. Introduza o CD da placa-principal, ou uma disquete
que contenha o cheiro da BIOS original ou o mais recente. Proceda ao arranque do
sistema após recuperação da BIOS.
5. Informação do CD de suporte ao
softwareß
®
Esta placa-principal suporta o sistema operativo Windows
2000/XP/Vista. Instale
sempre a versão mais recente do sistema operativo e respectivas actualizações para
que possa maximizar as capacidades do seu hardware.
O CD de suporte que acompanha a placa-principal contém software útil e vários
controladores que melhoram as capacidades da placa-principal. Para utilizar o CD de
suporte, basta introduzi-lo na unidade de CD-ROM. O CD apresenta automaticamente
o ecrã de boas-vindas e os menus de instalação caso a função de execução automática
esteja activada no computador. Se o ecrã de boas-vindas não aparecer automaticamente,
procure e faça um duplo clique sobre o cheiro ASSETUP.EXE existente na pasta BIN do
CD de suporte para poder aceder aos menus.
Português
ASUS P5V-X SE 19

Polski
20 ASUS P5V-X SE
17.3cm (6.8in)
PS/2KBMS
T:Mouse
ATX12V
B:Keyboard
CPU_FAN
COM1
LGA775
PARALLE PORT
PS2_USBPW
3
2
2
SPDIF_O1
1
+5V
+5VSB
(Default)
USB34
LAN1_USB12
PS2_USBPW
VIA
AUDIO
PT890Pro A0
DDR2 DIMM1 (64 bit,240-pin module)
DDR2 DIMM2 (64 bit,240-pin module)
EATXPWR
USB78
30.5cm (12in)
CHA_FAN
Attansic
F2
P5V-X SE
PCIEX16
SB_PWR
CR2032 3V
4Mb
Lithium Cell
BIOS
CMOS Power
RTM870T-580
PRI_IDE
Super I/O
PCI1
VIA
SPDIF_OUT
VT8237S A2
CLRTC
PCI2
1 2 2 3
Normal
Clear RTC
(Default)
ALC662
PCI3
CD
SATA1 SATA2
PLED PWRSW
AAFP
PCI4
CLRTC
PLED+
PLED-
PWR
GNDReset
SPEAKER
F_PANEL
Ground
FLOPPY
SEC_IDE
F_PANELUSB56
IDELED+
IDELED-
HD LED RESET
1. Planpłytygłównej
2. Instalacjaprocesora
®
Wykonaj podane czynności w celu zainstalowania procesora Intel
w obudowie
775-land.
1. Naciśnij kciukiem (A) dźwignię ładowania, a następnie przesuń ją w lewo (B),
aż do jej zwolnienia z zatrzasku mocującego.
PokrywkaPnP
Zatrzask
podtrzymujący
A
Dźwignia
ładowania
B
Tastronaobudowy
mimośrodowejpowinnabyć
skierowanadoużytkownika.
- 1
- 2
