2.  Instalace procesoru

Pro instalaci procesoru postupujte podle níže uvedených kroků.

1.  Najděte 940-pinový AM2+/AM2 socket na základní desce.

2.  Nadzvedněte páčku socketu přinejmenším do úhlu 90º.

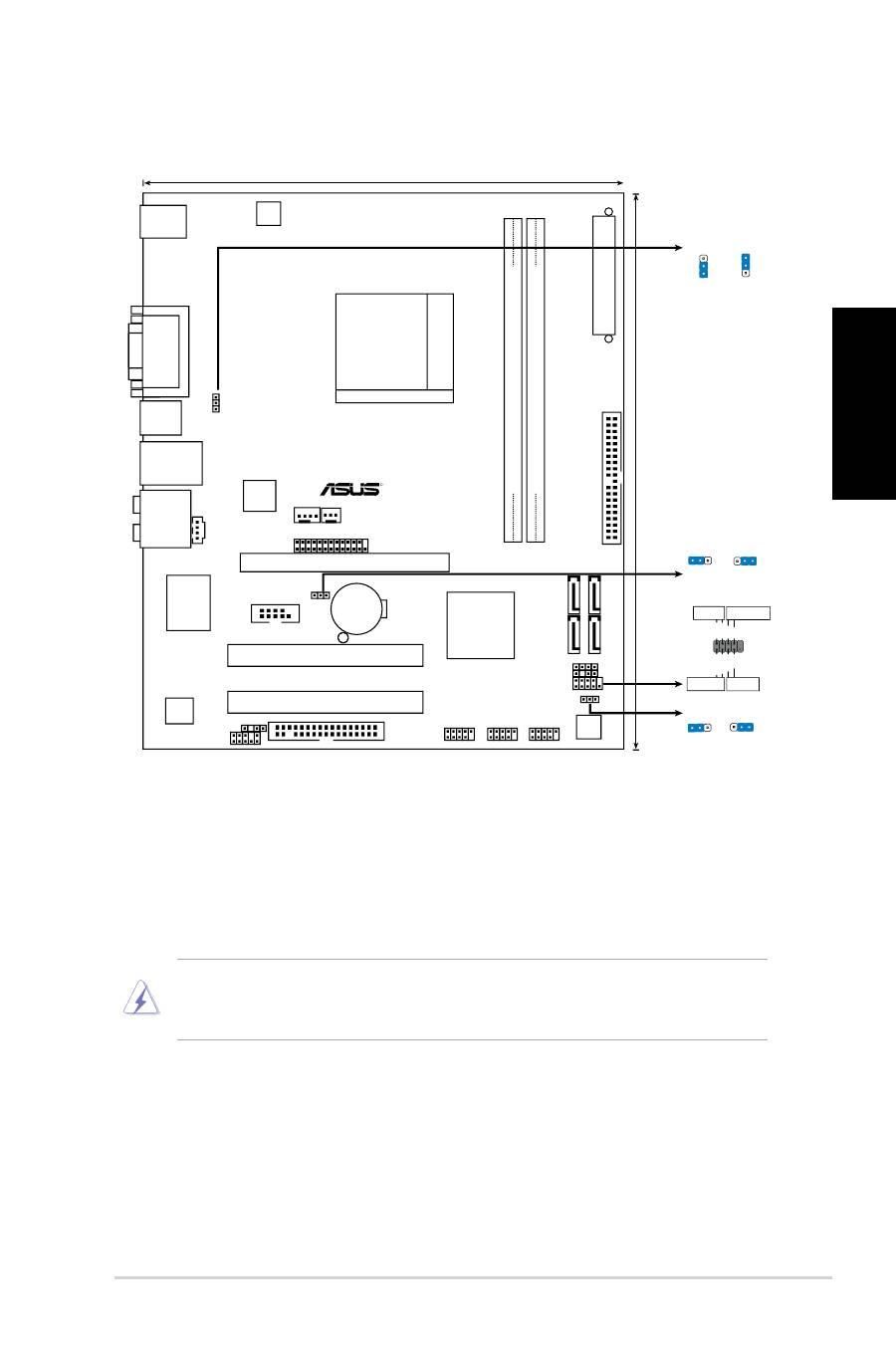

1.  Rozvržení základní desky

VAROVÁNÍ!

Procesor lze uložit jen ve správné pozici. Nesnažte se umístit procesor do socketu

silou, zabráníte tak ohnutí kolíčků a poškození procesoru.

3.  Zorientujte  procesor  nad  patici  tak,  aby  roh  procesoru  označený

zlatým trojúhelníkem odpovídal rohu patice s malým trojúhelníkem.

4.  Opatrně usad’te procesor do socketu dokud nebude uložen správně.

5.  Až bude procesor umístěn správně, zatlačte páčku socketu pro zajištění

procesoru. Páčka zapadne a klikne, čímž bude indikováno zamknutí.
