Asus M2N-CM DVI: 1. Distribución de la placa base 2. Instalación de la CPU

11

ASUS M2N-CM DVI

Español

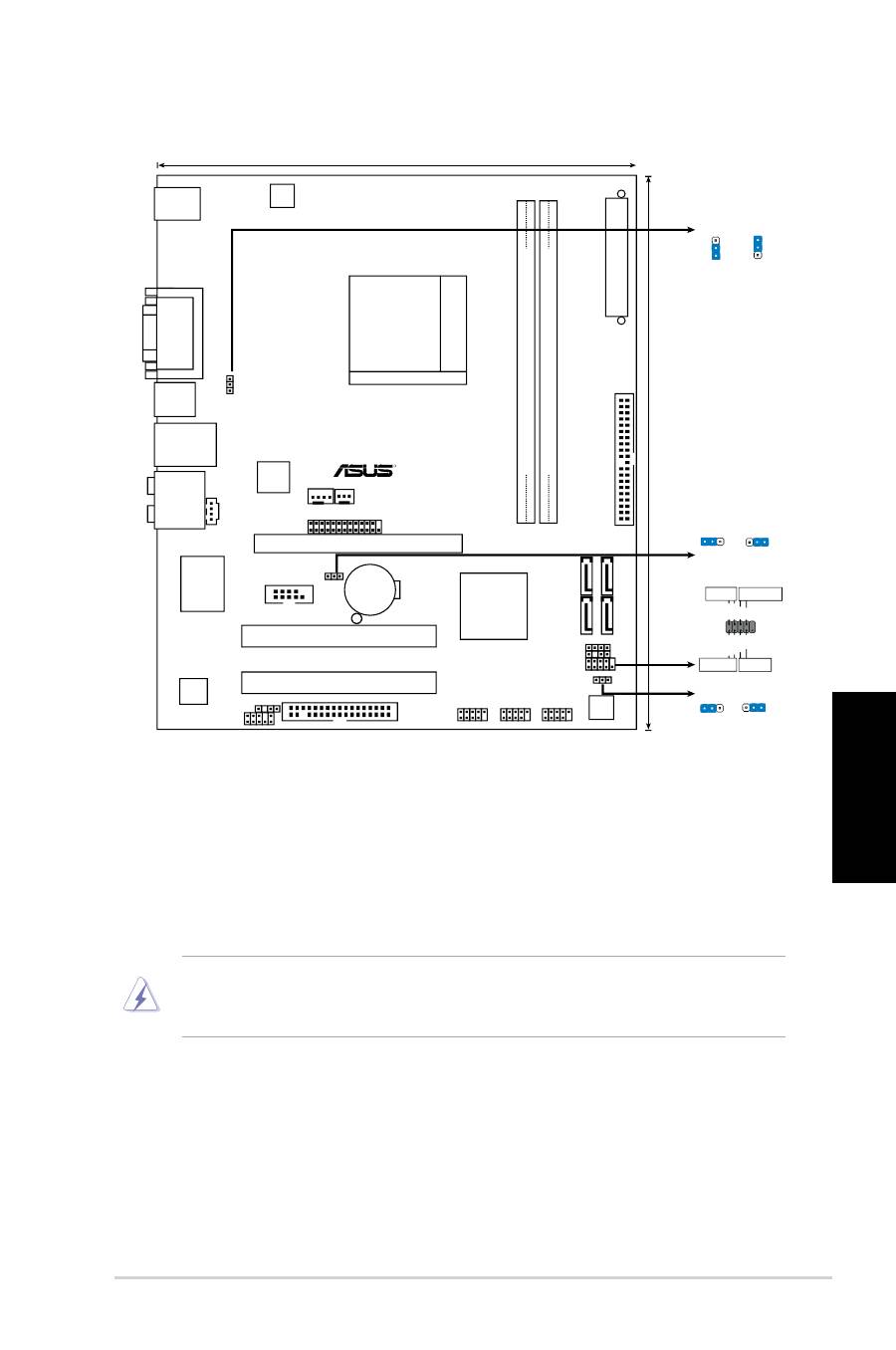

1.  Distribución de la placa base 2.  Instalación de la CPU

Para instalar la CPU siga estas instrucciones.

1.  Localice la ranura AM2+/AM2 de 940 contactos en la placa base.

2.  Levante la palanca de la ranura hasta un ángulo de 90º.

¡ADVERTENCIA!

La CPU encaja solamente en una dirección. NO la fuerce sobre la ranura para

evitar que los contactos se doblen y la CPU quede dañada!

3.  Posicione la CPU sobre el zócalo de modo que la esquina de la CPU con el

triángulo dorado coincida con la esquina con el pequeño triángulo en el zócalo.

4.  Inserte con cuidado la CPU en la ranura hasta que entre en su sitio.

5.   Cuando la CPU se encuentre en su sitio, empuje la palanca de la ranura

para fijar la CPU. La palanca encajará en la ficha lateral para indicar que está

cerrada.

21.1cm (8.3in)

EA

TXPW

R

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_B1 (64 bit,240-pin module)

Socke

tAM2

Socket

AM2+/AM2

SA

TA

2

SA

TA

4

SA

TA

1

SA

TA

3

USB56

USB78

USB910

F_PANEL

M2N-CM DVI

24.4cm (9.6in

)

CHA_FAN

LPT

USBPW5-10

CLRTC

PS2_USBPW1-4

CHASSIS

SPEAKER

NVIDIA

MCP68S

PCI2

PCI1

PCIEX16

FLOPPY

AAFP

SPDIF_OUT

VT1708B/S

8Mb

BIOS

Super I/O

CR2032 3V

Lithium Cell

CMOS Power

R

CD

SB_PWR

COM1

CPU_FAN

PS/2KBMS

T: Mouse

B: Keyboard

VG

A_

DV

I

USB34

LAN1_USB12

AUDIO

Atheros

F1

ATX12V

PR

I_

ID

E

3

2

2

1

USBPW5-10

(Default)

+5V

+5VSB

3

2

2

1

PS2_USBPW1-4

(Default)

+5V

+5VSB

CLRTC

Normal

Clear RTC

(Default)

2 3

1 2

F_PANEL

PLED

-

PW

R

PLED

+

Ground

GN

D

Reset

IDELED

+

IDELED

-

+HDLED RESET

PLED PWR BTN
