Asus M2S-X: 1. Diagramma disposizione scheda madre
1. Diagramma disposizione scheda madre: Asus M2S-X
ASUS M2S-X

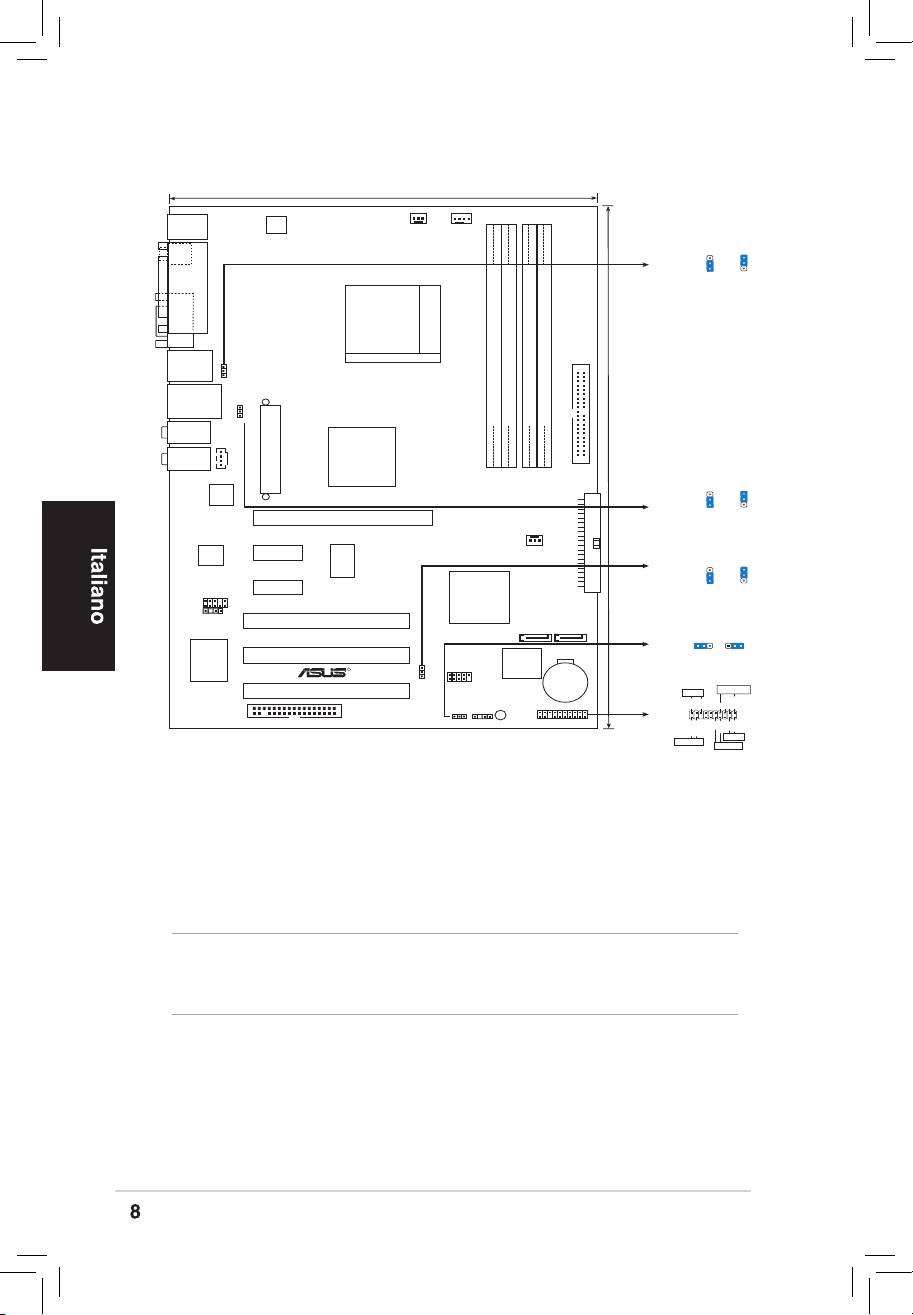

1. Diagramma disposizione scheda madre
21.8cm(8.6in)
ATX12V
PS/2KBMS
T: Mouse
PWR_FAN
CPU_FAN
B: Keyboard
SPDIF_O1
USBPW12
3
2
2
1
+5V
+5VSB
(Default)
PARALLE PORT
COM1
Socket AM2
USB12
USBPW12
LAN_USB34
USBPW34
DDR2 DIMM_A1 (64 bit,240-pin module)
DDR2 DIMM_B1 (64 bit,240-pin module)
DDR2 DIMM_A2 (64 bit,240-pin module)
DDR2 DIMM_B2 (64 bit,240-pin module)
AUDIO2
30.5cm(12.0in)
AUDIO1
CD
SIS 756
EATXPWR
SEC_IDE
RTL8201CL
USBPW34
3
2
2
1
+5V
+5VSB
PCIEX16
(Default)
CHA_FAN
CM6501
PCIEX1_1
PRI_IDE
ICS953805CFLF
USBPW56
3
2
2
1
PCIEX1_2
+5V
+5VSB
FP_AUDIO
(Default)
SIS 965L
M2S-X
SPDIF_OUT
PCI1
SATA2
SATA1
1 2 2 3
CLRTC
PCI2
Normal
Clear RTC
4Mb
(Default)
R
BIOS
Super I/O
CR2032 3V
USBPW56
USB56
Lithium Cell
CMOS Power
PCI3
PLED
SPEAKER
SB_PWR
PLED+
PLED-
+5V
Ground
Ground
Speaker
PANEL
FLOPPY
CLRTC
CHASSIS
PANEL
PWR
Reset
IDE_LED+
IDE_LED-
Ground
Ground
Reset
IDE_LED
PWRSW
2. Installazione della CPU
Attenersi alle fasi seguenti per installare una CPU.
1. Ubicare la presa AM2 a 940 pin sulla scheda madre.
2. Sollevare la leva della presa ad un angolo di almeno 90°.
AVVISO!
La CPU può essere inserita solamente con un corretto orientamento. NON
forzare la CPU nella presa diversamente si possono piegare i pin e danneggiare
la CPU!
3. CollocarelaCPUsulsocketinmodotalechel’angoloconiltriangolodorato
dellaCPUcombaciconl’angolodelsocketdovec’èiltirandolo.
4. Inserire completamente con delicatezza la CPU nella presa.
5.QuandolaCPUèalsuoposto,abbassarelalevadellapresaperbloccare
laCPU.Lalevascattasullalinguettalateraleindicandocheèbloccata.
