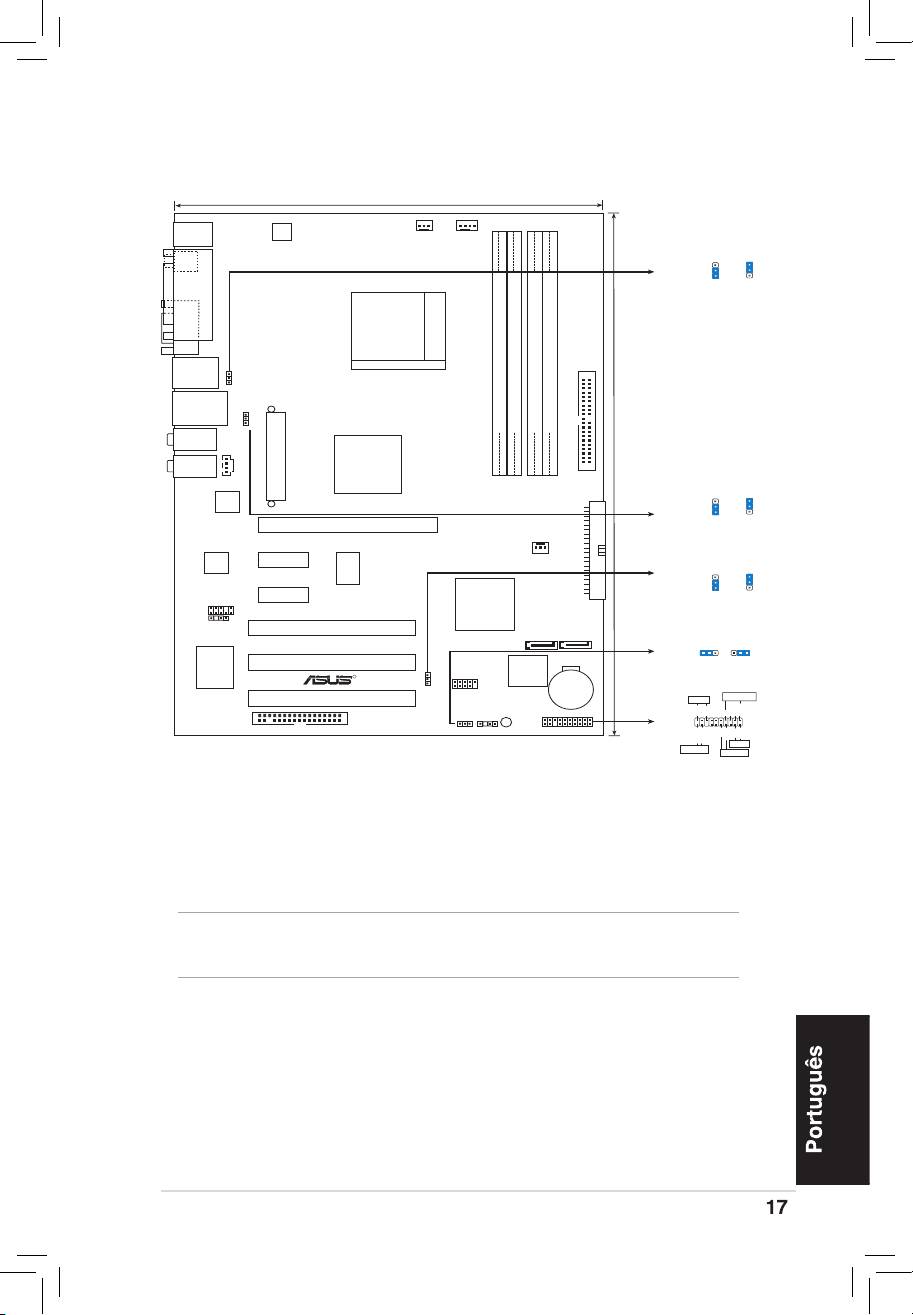

Asus M2S-X: 1. Disposição da placa-principal

1. Disposição da placa-principal

3. Posicione a CPU por cima do socket de forma a que o canto da CPU com

o triângulo dourado que alinhado com o canto do socket contendo um

pequeno triângulo.

4. Introduza cuidadosamente a CPU no suporte até esta encaixar no devido

lugar.

5. Quando a CPU estiver no lugar, empurre a alavanca do socket para baixo

para xar a CPU. A patilha lateral da alavanca emite um estalido para indicar

que a CPU está devidamente xada.

ASUS M2S-X

2. Instalação da CPU

Siga estas etapas para instalar a CPU.

1. Procure o socket AM2 de 940 pinos na placa-principal.

2. Levante a alavanca do socket até atingir um ângulo de pelo menos 90º.

ADVERTÊNCIA

!

A CPU apenas pode ser encaixada numa direcção. NÃO force a entrada da CPU

no socket para evitar dobrar os pinos e danicar a CPU

!
