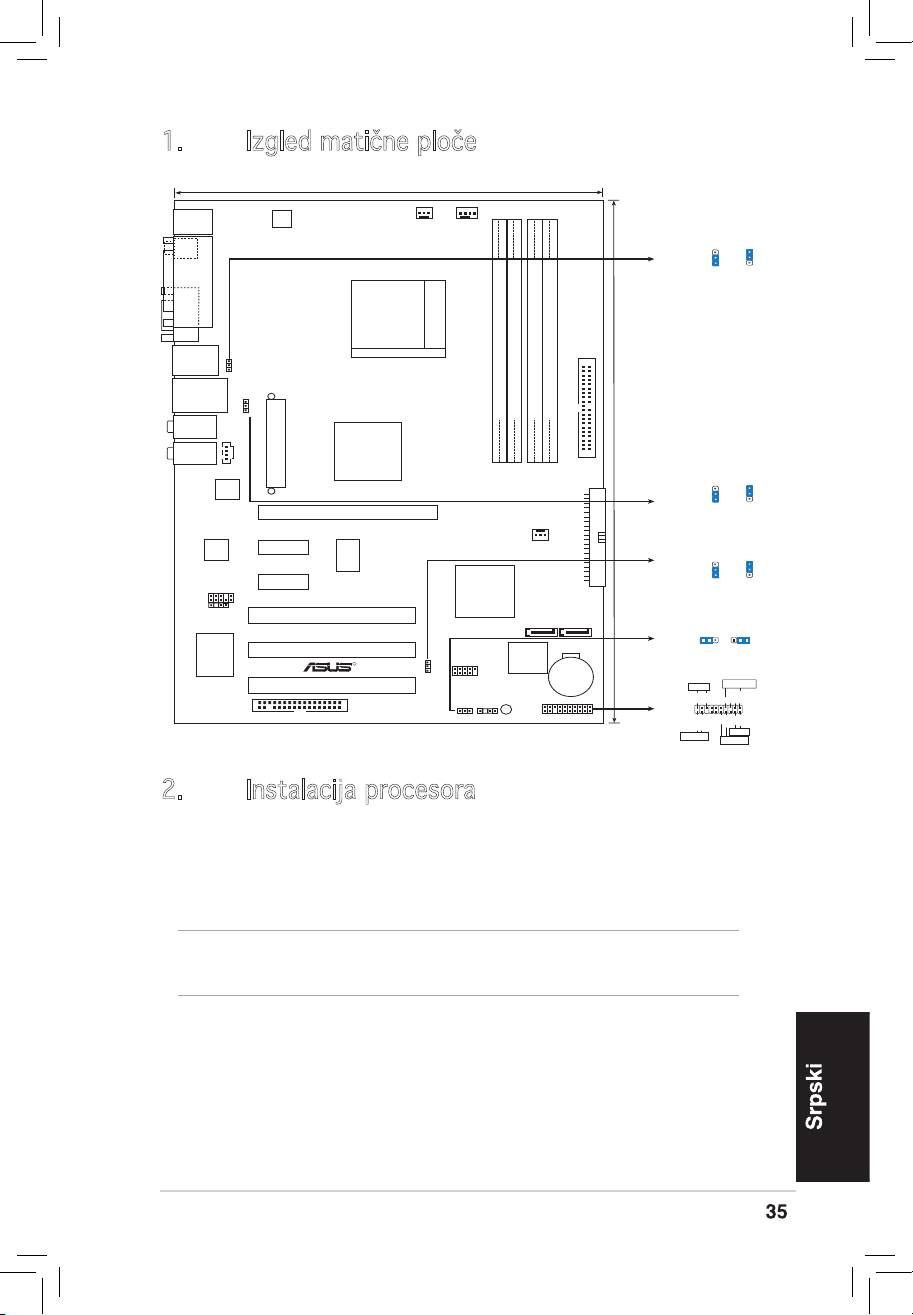

Asus M2S-X: 1. Izgled matične ploče
1. Izgled matične ploče: Asus M2S-X
1. Izgled matične ploče
ASUS M2S-X
21.8cm(8.6in)
ATX12V
PS/2KBMS
T: Mouse
PWR_FAN
CPU_FAN
B: Keyboard
SPDIF_O1
USBPW12
3
2
2
1
+5V
+5VSB
(Default)
PARALLE PORT
COM1
Socket AM2
USB12
USBPW12
LAN_USB34
USBPW34
DDR2 DIMM_A1 (64 bit,240-pin module)
DDR2 DIMM_B1 (64 bit,240-pin module)
DDR2 DIMM_A2 (64 bit,240-pin module)
DDR2 DIMM_B2 (64 bit,240-pin module)
AUDIO2
30.5cm(12.0in)
AUDIO1
CD
SIS 756
EATXPWR
SEC_IDE
RTL8201CL
USBPW34
3
2
2
1
+5V
+5VSB
PCIEX16
(Default)
CHA_FAN
CM6501
PCIEX1_1
PRI_IDE
ICS953805CFLF
USBPW56
3
2
2
1
PCIEX1_2
+5V
+5VSB
FP_AUDIO
(Default)
SIS 965L
M2S-X
SPDIF_OUT
PCI1
SATA2
SATA1
1 2 2 3
CLRTC
PCI2
Normal
Clear RTC
4Mb
(Default)
R
BIOS
Super I/O
CR2032 3V
USBPW56
USB56
Lithium Cell
CMOS Power
PCI3
PLED
SPEAKER
SB_PWR
PLED+
PLED-
+5V
Ground
Ground
Speaker
PANEL
FLOPPY
CLRTC
CHASSIS
PANEL
PWR
Reset
IDE_LED+
IDE_LED-
Ground
Ground
Reset
IDE_LED
PWRSW
2. Instalacija procesora
Pratite sledeća uputstva za instalaciju procesora.
1. Pronađite ležište sa 940 pinova na matičnoj ploči.
2. Podignite polugu ležišta dok ne zauzme ugao od 90° u odnosu na
matičnu ploču.
UPOZORENJE!
Procesor se može ubaciti u ležište samo na jedan način. NEMOJTE ubacivati
procesor na silu, kako biste izbegli oštećenje pinova na procesoru!
3. Postavite procesor iznad slota tako da se ugao procesora sa zlatnom
oznakom poklapa sa uglom slota sa malim trouglom.
4. Pažljivo ubacite procesor u ležište.
5. Kada se procesor nađe na svom mestu, pažljivo spustite polugu ležišta
u donju poziciju. Kada se poluga nađe u krajnjem položaju, procesor je
osiguran.
