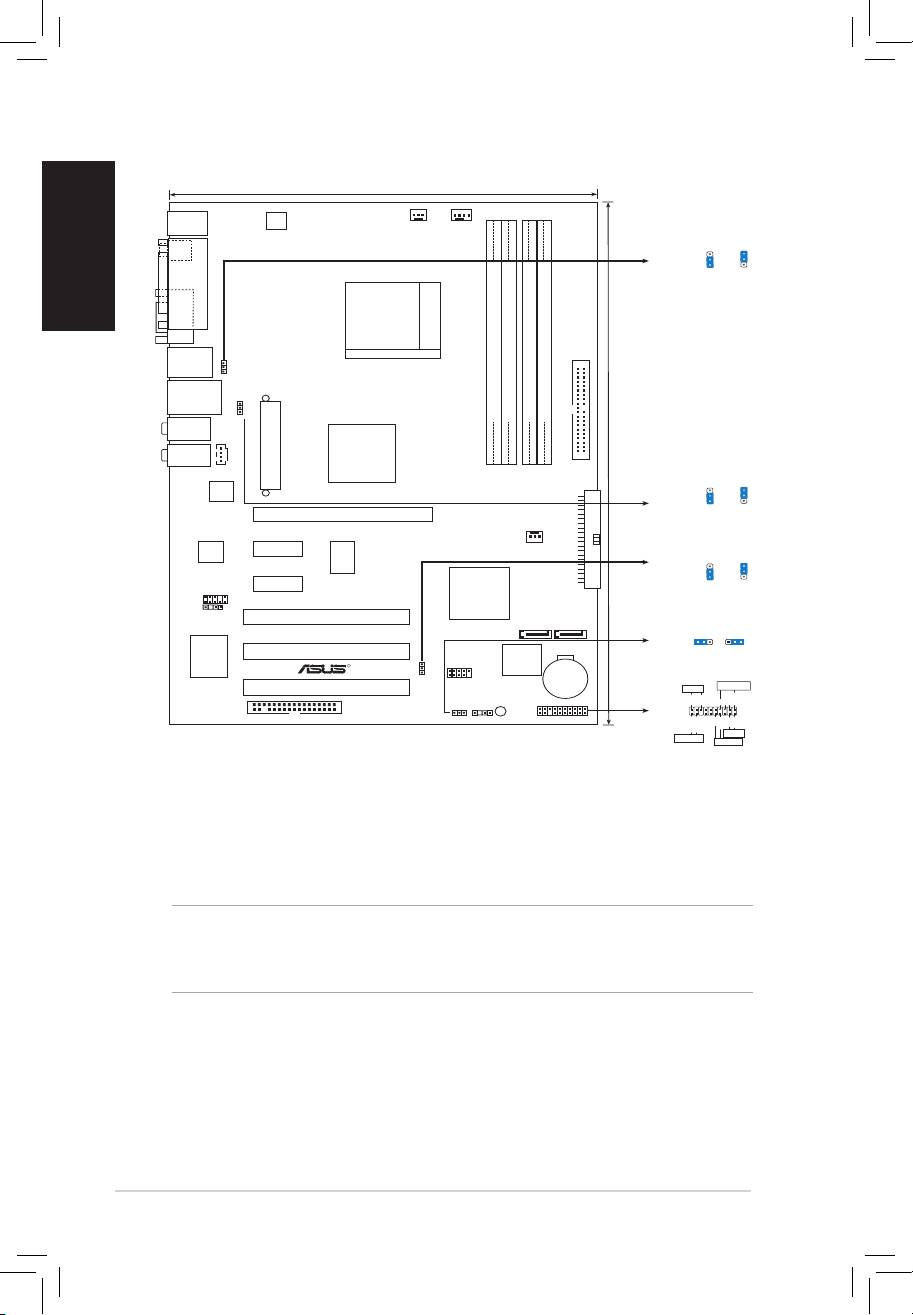

Asus M2S-X: 1. Planpłytygłównej
1. Planpłytygłównej: Asus M2S-X
Polski
20
ASUS M2S-X
1. Planpłytygłównej
21.8cm(8.6in)
ATX12V
PS/2KBMS
T: Mouse
PWR_FAN
CPU_FAN
B: Keyboard
SPDIF_O1
USBPW12
3
2
2
1
+5V
+5VSB
(Default)
PARALLE PORT
COM1
Socket AM2
USB12
USBPW12
LAN_USB34
USBPW34
DDR2 DIMM_A1 (64 bit,240-pin module)
DDR2 DIMM_B1 (64 bit,240-pin module)
DDR2 DIMM_A2 (64 bit,240-pin module)
DDR2 DIMM_B2 (64 bit,240-pin module)
AUDIO2
30.5cm(12.0in)
AUDIO1
CD
SIS 756
EATXPWR
SEC_IDE
RTL8201CL
USBPW34
3
2
2
1
+5V
+5VSB
PCIEX16
(Default)
CHA_FAN
CM6501
PCIEX1_1
PRI_IDE
ICS953805CFLF
USBPW56
3
2
2
1
PCIEX1_2
+5V
+5VSB
FP_AUDIO
(Default)
SIS 965L
M2S-X
SPDIF_OUT
PCI1
SATA2
SATA1
1 2 2 3
CLRTC
PCI2
Normal
Clear RTC
4Mb
(Default)
R
BIOS
Super I/O
CR2032 3V
USBPW56
USB56
Lithium Cell
CMOS Power
PCI3
PLED
SPEAKER
SB_PWR
PLED+
PLED-
+5V
Ground
Ground
Speaker
PANEL
FLOPPY
CLRTC
CHASSIS
PANEL
PWR
Reset
IDE_LED+
IDE_LED-
Ground
Ground
Reset
IDE_LED
PWRSW
2. InstalacjaCPU
Proszę podążaj za następującymi krokami, aby zainstalować CPU:
1. Odnajdź 940 pinowe gniazdo (socket) na płycie głównej.
2. Podnieś dźwignię gniazda do kąta przynajmniej 90°.
Uwaga!
CPU pasuje wyłącznie przy odpowiednim ułożeniu. Proszę nie używać siły
w celu włożenia CPU do gniazda, gdyż może to spowodować wygięcie
nóżek i uszkodzenie CPU.
3. Ustaw procesor nad gniazdem tak, aby róg procesora oznaczony
złotym trójkątem odpowiadał narożnikowi gniazda oznaczonemu
małym trójkątem.
4. Delikatnie włóż CPU do gniazda, aż znajdzie się na odpowiednim
miejscu.
5. Gdy CPU będzie na miejscu, obniż dźwignię aby zabezpieczyć CPU.
Następnie dźwignia zatrzaśnie się.
