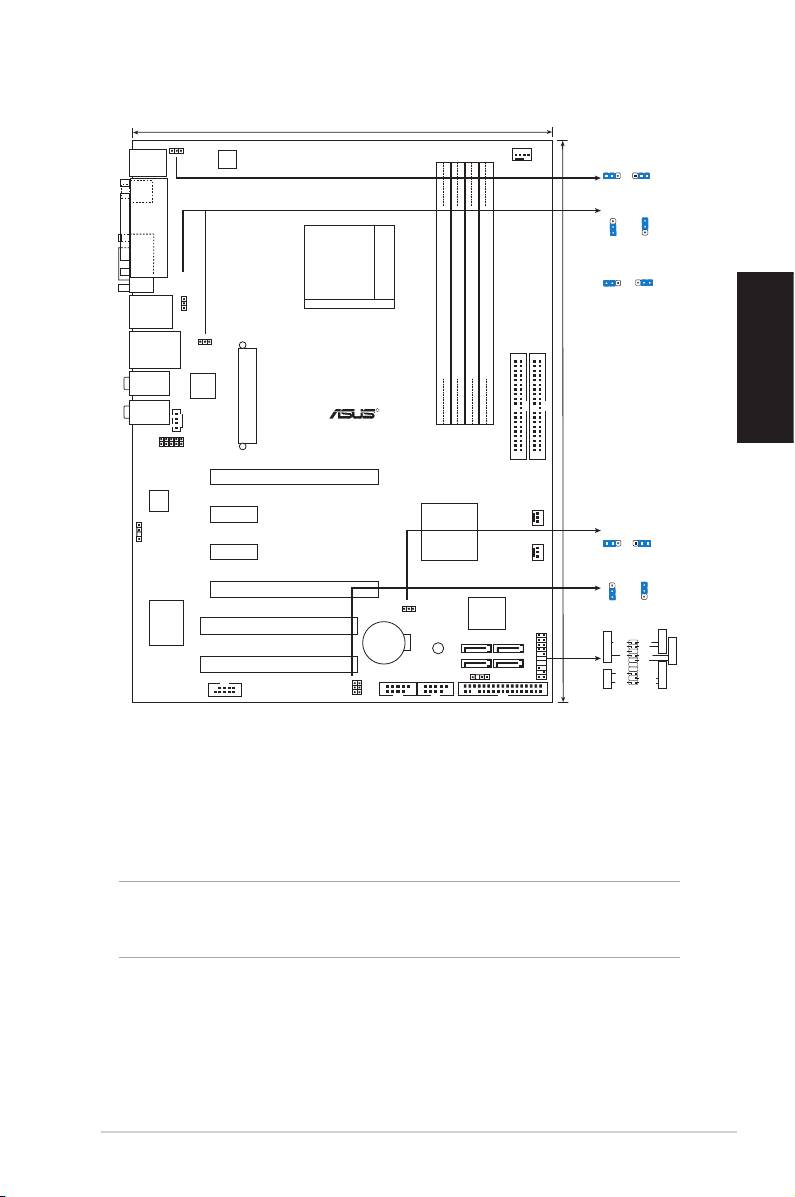

1. Rozvrženízákladnídesky

Česky

2. Instalace procesoru

Pro instalaci procesoru postupujte podle níže uvedených kroků.

1. Najděte 940-pinový AM2 socket na základní desce.

2. Nadzvedněte páčku socketu přinejmenším do úhlu 90º.

VAROVÁNÍ!

Procesor lze uložit jen ve správné pozici. Nesnažte se umístit procesor

do socketu silou, zabráníte tak ohnutí kolíčků a poškození procesoru.

3. Zorientujte procesor nad patici tak, aby roh procesoru označený

zlatým trojúhelníkem odpovídal rohu patice s malým trojúhelníkem.

4. Opatrně usad’te procesor do socketu dokud nebude uložen správně.

5. Až bude procesor umístěn správně, zatlačte páčku socketu pro zajištění

procesoru. Páčka zapadne a klikne, čímž bude indikováno zamknutí.

ASUS M2N-E SLI

23

21.8cm(8.6in)

ATX12V

KBPWR

PS/2KBMS

T: Mouse

KBPWR

CPU_FAN

B: Keyboard

1 2 2 3

+5V

+5VSB

(Default)

SPDIF_O1

USBPW12

3

2

2

1

+5V

+5VSB

(Default)

PARALLE PORT

COM1

USBPW34

1

2

2

3

Socket M2

USBPW12

+5V

+5VSB

(Default)

1394_USB34

USBPW34

LAN_USB12

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_B1 (64 bit,240-pin module)

DDR2 DIMM_A2 (64 bit,240-pin module)

DDR2 DIMM_B2 (64 bit,240-pin module)

AUDIO2

Attansic

30.5cm(12.0in)

F1

M2N-E SLI

R

AUDIO1

EATXPWR

CD

FP_AUDIO

SEC_IDE

PRI_IDE

PCIEX16_1

CM6501

PCIEX1_1

Nvidia

CLRTC

PWR_FANCHA_FAN

SPDIF_OUT

NF500 SLI

1 2 2 3

PCIEX1_2

Normal

Clear RTC

(Default)

USBPW5-8

3

PCIEX16_2

2

2

1

CLATC

4Mb

+5V

+5VSB

(Default)

BIOS

PA

NEL

PCI1

Super I/O

CR2032 3V

Lithium Cell

SB_PWR

SATA1

SATA3

Speaker

Ground

CMOS Power

Ground

Reset

Ground

RESET

SATA2

SATA4

+5V

Ground

PWR

PWRSW

PCI2

CHASSIS

PLED-

USB56 USB78

PANEL

IDE_LED-

PLED SPEAKER

PLED+

IDE_LED+

IDE_LED

IE1394_1

USBPW56

USBPW78

FLOPPY

* Requires an ATX power supply
