Asus M2N-E SLI: 1. Disposição da placa-principal 2. Instalação da CPU
1. Disposição da placa-principal 2. Instalação da CPU: Asus M2N-E SLI

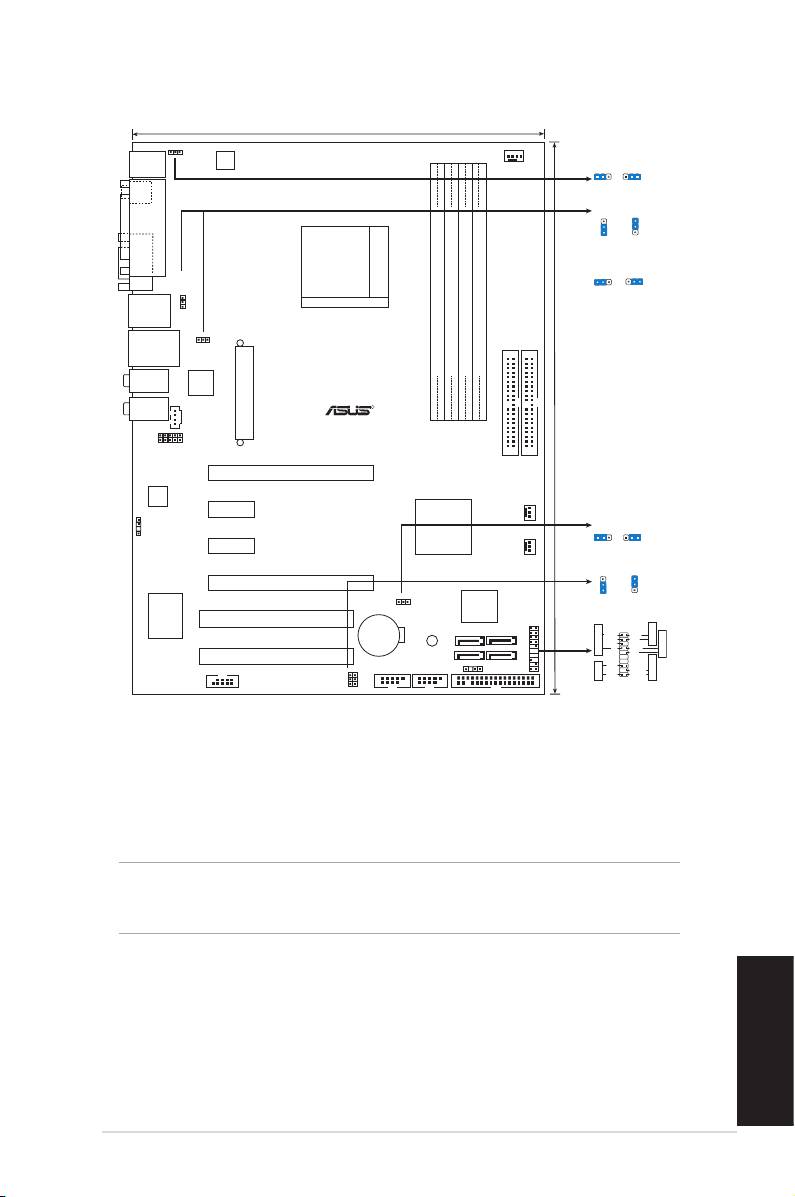

1. Disposição da placa-principal
2. Instalação da CPU
Siga estas etapas para instalar a CPU.
1. Procure o socket AM2 de 940 pinos na placa-principal.
2. Levante a alavanca do socket até atingir um ângulo de pelo menos 90º.
ADVERTÊNCIA
!
A CPU apenas pode ser encaixada numa direcção. NÃO force a entrada da CPU
no socket para evitar dobrar os pinos e danicar a CPU
!
3. Posicione a CPU por cima do socket de forma a que o canto da CPU com
o triângulo dourado que alinhado com o canto do socket contendo um
pequeno triângulo.
4. Introduza cuidadosamente a CPU no suporte até esta encaixar no devido
lugar.
5. Quando a CPU estiver no lugar, empurre a alavanca do socket para baixo
Português
para xar a CPU. A patilha lateral da alavanca emite um estalido para indicar
que a CPU está devidamente xada.
ASUS M2N-E SLI
17
21.8cm(8.6in)
ATX12V
KBPWR
PS/2KBMS
T: Mouse
KBPWR
CPU_FAN
B: Keyboard
1 2 2 3
+5V
+5VSB
(Default)
SPDIF_O1
USBPW12
3
2
2
1
+5V
+5VSB
(Default)
PARALLE PORT
COM1
USBPW34
1
2
2
3
Socket M2
USBPW12
+5V
+5VSB
(Default)
1394_USB34
USBPW34
LAN_USB12
DDR2 DIMM_A1 (64 bit,240-pin module)
DDR2 DIMM_B1 (64 bit,240-pin module)
DDR2 DIMM_A2 (64 bit,240-pin module)
DDR2 DIMM_B2 (64 bit,240-pin module)
AUDIO2
Attansic
30.5cm(12.0in)
F1
M2N-E SLI
R
AUDIO1
EATXPWR
CD
FP_AUDIO
SEC_IDE
PRI_IDE
PCIEX16_1
CM6501
PCIEX1_1
Nvidia
CLRTC
PWR_FANCHA_FAN
SPDIF_OUT
NF500 SLI
1 2 2 3
PCIEX1_2
Normal
Clear RTC
(Default)
USBPW5-8
3
PCIEX16_2
2
2
1
CLATC
4Mb
+5V
+5VSB
(Default)
BIOS
PA
NEL
PCI1
Super I/O
CR2032 3V
Lithium Cell
SB_PWR
SATA1
SATA3
Speaker
Ground
CMOS Power
Ground
Reset
Ground
RESET
SATA2
SATA4
+5V
Ground
PWR
PWRSW
PCI2
CHASSIS
PLED-
USB56 USB78
PANEL
IDE_LED-
PLED SPEAKER
PLED+
IDE_LED+
IDE_LED
IE1394_1
USBPW56
USBPW78
FLOPPY
* Requires an ATX power supply
