Asus M2N-E SLI: 1. Motherboard-Layout

1. Motherboard-Layout: Asus M2N-E SLI

1. Motherboard-Layout

Deutsch

2. Installieren der CPU

Folgen Sie bitte den nachstehenden Schritten, um eine CPU zu installieren.

1. Suchen Sie auf dem Motherboard den 940-pol. AM2-Sockel.

2. Heben Sie den Sockelhebel bis zu einem Winkel von 90 Grad hoch.

WARNUNG!

Die CPU passt nur in einer Richtung in den Sockel. Stecken Sie die CPU nicht

gewaltsam hinein, um verbogene Kontaktstifte und Schäden an der CPU zu

vermeiden!

3. Positionieren Sie die CPU oberhalb des Sockels, so dass die CPU-Ecke mit

dem goldenen Dreieck auf der Sockelecke mit dem kleinen Dreieck liegt.

4. Setzen Sie die CPU vorsichtig in den Sockel ein. Achten Sie auf den

korrekten Sitz.

5. Sobald die CPU richtig sitzt, drücken Sie den Sockelhebel nach unten, um die

CPU zu arretieren. Sie hören einen Klickton, wenn der Hebel einrastet.

ASUS M2N-E SLI

5

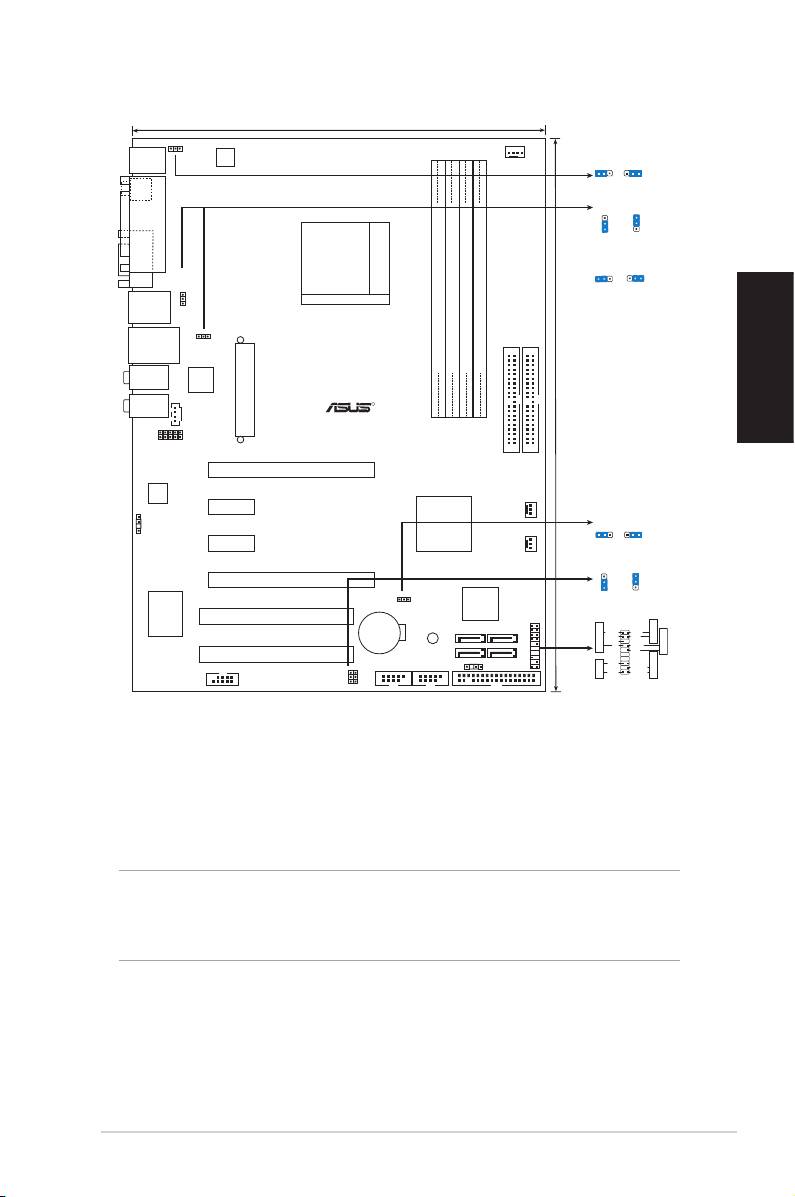

21.8cm(8.6in)

ATX12V

KBPWR

PS/2KBMS

T: Mouse

KBPWR

CPU_FAN

B: Keyboard

1 2 2 3

+5V

+5VSB

(Default)

SPDIF_O1

USBPW12

3

2

2

1

+5V

+5VSB

(Default)

PARALLE PORT

COM1

USBPW34

1

2

2

3

Socket M2

USBPW12

+5V

+5VSB

(Default)

1394_USB34

USBPW34

LAN_USB12

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_B1 (64 bit,240-pin module)

DDR2 DIMM_A2 (64 bit,240-pin module)

DDR2 DIMM_B2 (64 bit,240-pin module)

AUDIO2

Attansic

30.5cm(12.0in)

F1

M2N-E SLI

R

AUDIO1

EATXPWR

CD

FP_AUDIO

SEC_IDE

PRI_IDE

PCIEX16_1

CM6501

PCIEX1_1

Nvidia

CLRTC

PWR_FANCHA_FAN

SPDIF_OUT

NF500 SLI

1 2 2 3

PCIEX1_2

Normal

Clear RTC

(Default)

USBPW5-8

3

PCIEX16_2

2

2

1

CLATC

4Mb

+5V

+5VSB

(Default)

BIOS

PA

NEL

PCI1

Super I/O

CR2032 3V

Lithium Cell

SB_PWR

SATA1

SATA3

Speaker

Ground

CMOS Power

Ground

Reset

Ground

RESET

SATA2

SATA4

+5V

Ground

PWR

PWRSW

PCI2

CHASSIS

PLED-

USB56 USB78

PANEL

IDE_LED-

PLED SPEAKER

PLED+

IDE_LED+

IDE_LED

IE1394_1

USBPW56

USBPW78

FLOPPY

* Requires an ATX power supply
