Asus M2N-E SLI: 1. Distribución de la placa base

1. Distribución de la placa base: Asus M2N-E SLI

1. Distribución de la placa base

Español

2. Instalación de la CPU

Para instalar la CPU siga estas instrucciones.

1. Localice la ranura AM2 de 940 contactos en la placa base.

2. Levante la palanca de la ranura hasta un ángulo de 90º.

¡ADVERTENCIA!

La CPU encaja solamente en una dirección. NO la fuerce sobre la ranura para

evitar que los contactos se doblen y la CPU quede dañada!

3. Posicione la CPU sobre el zócalo de modo que la esquina de la CPU con el

triángulo dorado coincida con la esquina con el pequeño triángulo en el

zócalo.

4. Inserte con cuidado la CPU en la ranura hasta que entre en su sitio.

5. Cuando la CPU se encuentre en su sitio, empuje la palanca de la ranura

para jar la CPU. La palanca encajará en la cha lateral para indicar que

está cerrada.

ASUS M2N-E SLI

11

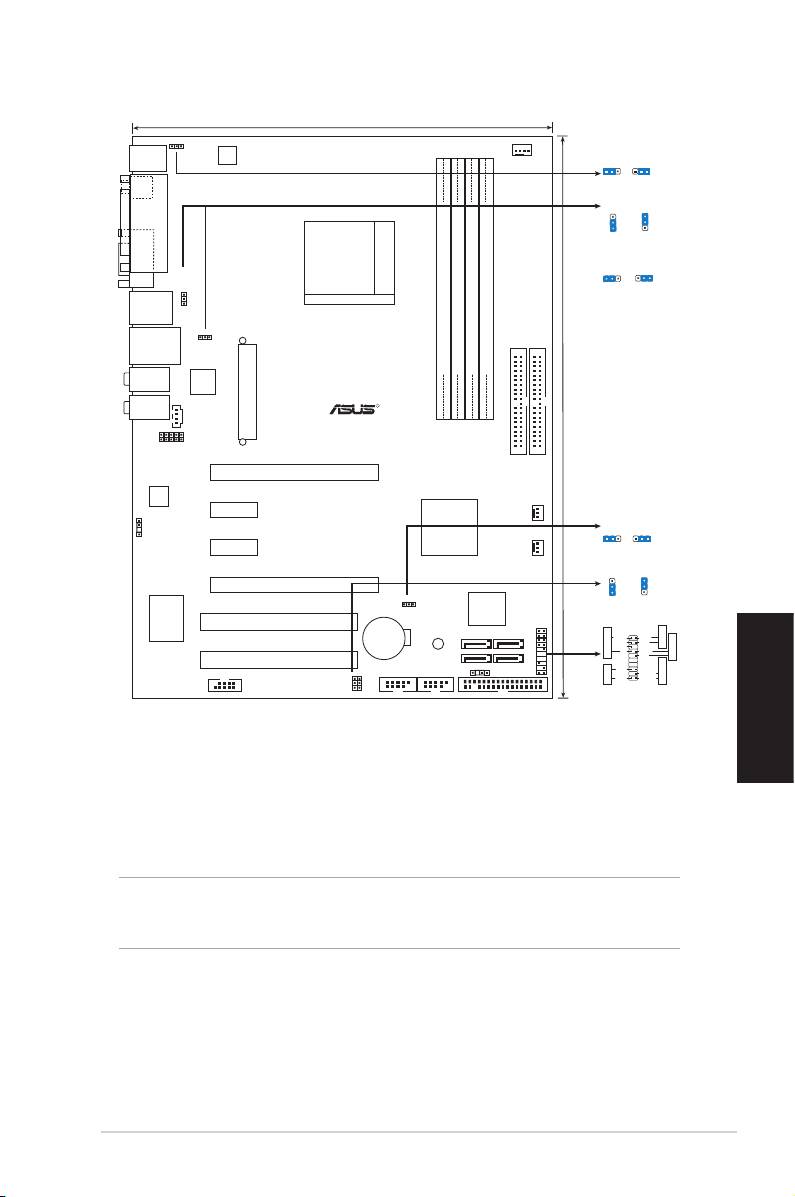

21.8cm(8.6in)

ATX12V

KBPWR

PS/2KBMS

T: Mouse

KBPWR

CPU_FAN

B: Keyboard

1 2 2 3

+5V

+5VSB

(Default)

SPDIF_O1

USBPW12

3

2

2

1

+5V

+5VSB

(Default)

PARALLE PORT

COM1

USBPW34

1

2

2

3

Socket M2

USBPW12

+5V

+5VSB

(Default)

1394_USB34

USBPW34

LAN_USB12

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_B1 (64 bit,240-pin module)

DDR2 DIMM_A2 (64 bit,240-pin module)

DDR2 DIMM_B2 (64 bit,240-pin module)

AUDIO2

Attansic

30.5cm(12.0in)

F1

M2N-E SLI

R

AUDIO1

EATXPWR

CD

FP_AUDIO

SEC_IDE

PRI_IDE

PCIEX16_1

CM6501

PCIEX1_1

Nvidia

CLRTC

PWR_FANCHA_FAN

SPDIF_OUT

NF500 SLI

1 2 2 3

PCIEX1_2

Normal

Clear RTC

(Default)

USBPW5-8

3

PCIEX16_2

2

2

1

CLATC

4Mb

+5V

+5VSB

(Default)

BIOS

PA

NEL

PCI1

Super I/O

CR2032 3V

Lithium Cell

SB_PWR

SATA1

SATA3

Speaker

Ground

CMOS Power

Ground

Reset

Ground

RESET

SATA2

SATA4

+5V

Ground

PWR

PWRSW

PCI2

CHASSIS

PLED-

USB56 USB78

PANEL

IDE_LED-

PLED SPEAKER

PLED+

IDE_LED+

IDE_LED

IE1394_1

USBPW56

USBPW78

FLOPPY

* Requires an ATX power supply
