Asus M2N-E SLI: 1. Planpłytygłównej

1. Planpłytygłównej: Asus M2N-E SLI

1. Planpłytygłównej

Polski

2. Instalacja CPU

Proszę podążaj za następującymi krokami, aby zainstalować CPU:

1. Odnajdź 940 pinowe gniazdo (socket) na płycie głównej.

2. Podnieś dźwignię gniazda do kąta przynajmniej 90°.

Uwaga!

CPU pasuje wyłącznie przy odpowiednim ułożeniu. Proszę nie używ

siły w celu ożenia CPU do gniazda, gdyż może to spowodować

wygięcie nóżek i uszkodzenie CPU.

3. Ustaw procesor nad gniazdem tak, aby róg procesora oznaczony

złotym trójkątem odpowiadał narożnikowi gniazda oznaczonemu

małym trójkątem.

4. Delikatnie włóż CPU do gniazda, aż znajdzie się na odpowiednim

miejscu.

5. Gdy CPU będzie na miejscu, obniż wign aby zabezpiecz CPU.

Następnie dźwignia zatrzaśnie się.

20

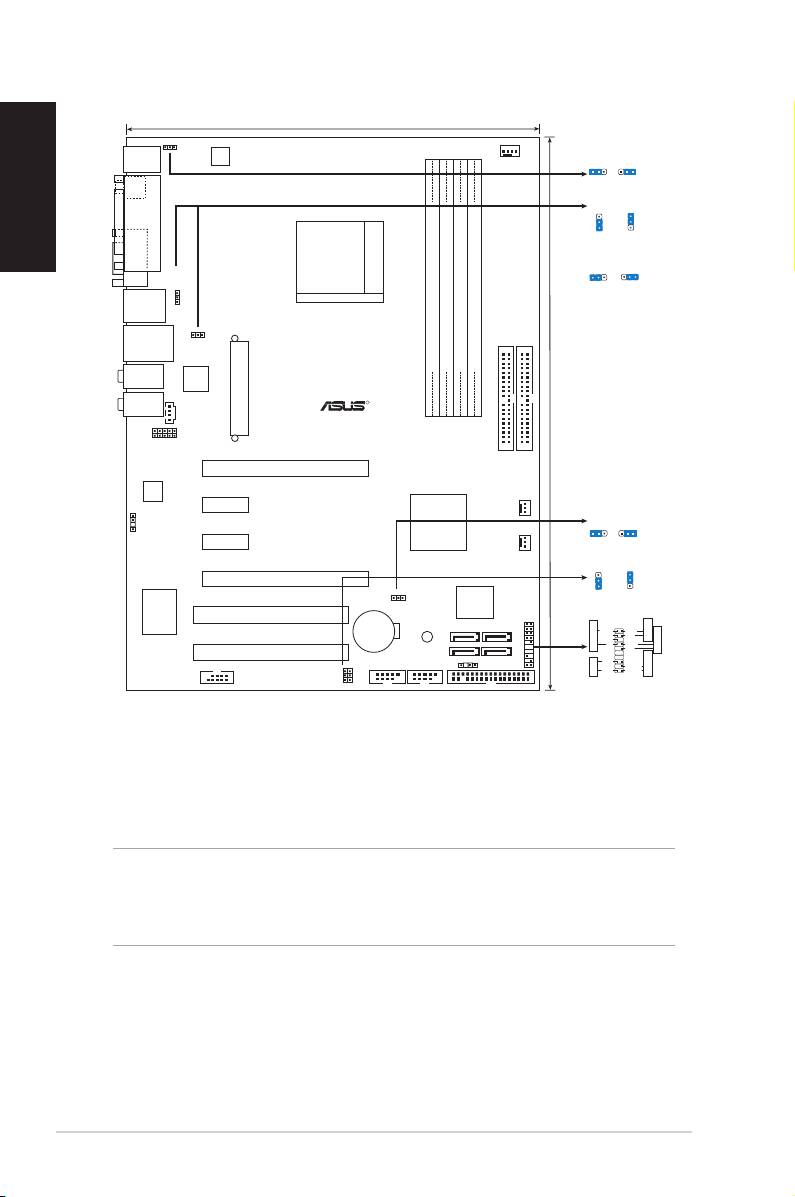

ASUS M2N-E SLI
