ASUS M2N-E SLI
35
21.8cm(8.6in)
ATX12V
KBPWR
PS/2KBMS
T: Mouse
KBPWR
CPU_FAN
B: Keyboard
1 2 2 3
+5V
+5VSB
(Default)
SPDIF_O1
USBPW12
3
2
2
1
+5V
+5VSB
(Default)
PARALLE PORT
COM1
USBPW34
1
2
2
3
Socket M2
USBPW12
+5V
+5VSB
(Default)
1394_USB34
USBPW34
LAN_USB12
DDR2 DIMM_A1 (64 bit,240-pin module)
DDR2 DIMM_B1 (64 bit,240-pin module)
DDR2 DIMM_A2 (64 bit,240-pin module)
DDR2 DIMM_B2 (64 bit,240-pin module)
AUDIO2
Attansic
30.5cm(12.0in)
F1
M2N-E SLI
R
AUDIO1
EATXPWR
CD
FP_AUDIO
SEC_IDE
PRI_IDE
PCIEX16_1
CM6501
PCIEX1_1
Nvidia
CLRTC
PWR_FANCHA_FAN
SPDIF_OUT
NF500 SLI
1 2 2 3
PCIEX1_2
Normal
Clear RTC
(Default)
USBPW5-8
3
PCIEX16_2
2
2
1
CLATC
4Mb
+5V
+5VSB
(Default)
BIOS
PA
NEL
PCI1
Super I/O
CR2032 3V
Lithium Cell
SB_PWR
SATA1
SATA3
Speaker
Ground
CMOS Power
Ground
Reset
Ground
RESET
SATA2
SATA4
+5V
Ground
PWR
PWRSW
PCI2
CHASSIS
PLED-
USB56 USB78
PANEL
IDE_LED-
PLED SPEAKER
PLED+
IDE_LED+
IDE_LED
IE1394_1
USBPW56
USBPW78
FLOPPY
* Requires an ATX power supply

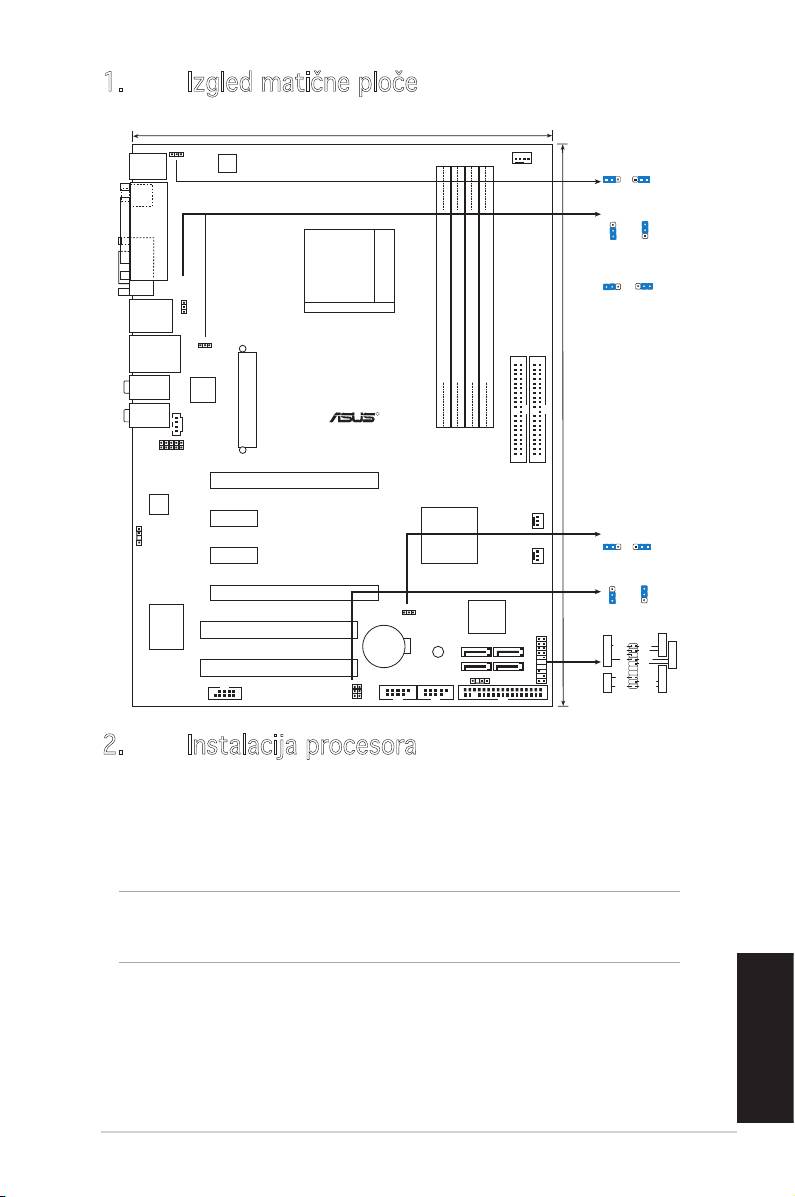

1. Izgled matične ploče
2. Instalacija procesora
Pratite sledeća uputstva za instalaciju procesora.
1. Pronađite ležište sa 940 pinova na matičnoj ploči.
2. Podignite polugu ležišta dok ne zauzme ugao od 90° u odnosu na
matičnu ploču.
UPOZORENJE!
Procesor se može ubaciti u ležište samo na jedan način. NEMOJTE ubacivati
procesor na silu, kako biste izbegli oštećenje pinova na procesoru!
3. Postavite procesor iznad slota tako da se ugao procesora sa zlatnom
oznakom poklapa sa uglom slota sa malim trouglom.
4. Pažljivo ubacite procesor u ležište.
5. Kada se procesor nađe na svom mestu, pažljivo spustite polugu ležišta
u donju poziciju. Kada se poluga nađe u krajnjem položaju, procesor je
osiguran.
