Indesit FIMS-20-K.A-AX-S: Instalação

37

PT

Instalação

!

 É importante guardar este folheto para poder consultá-lo a

qualquer momento. No caso de venda, cessão ou mudança,

assegure-se que o mesmo permanece com o aparelho para

informar o novo proprietário sobre o funcionamento e sobre

as respectivas advertências.

!

 Leia com atenção as instruções: há informações

importantes sobre a instalação, a utilização e a segurança.

Posicionamento

!

 As embalagens não são brinquedos para as crianças e

devem ser eliminadas em conformidade com as regras de

colecta diferenciada (veja em Precauções e Conselhos).

!

 A instalação deve ser realizada segundo estas instruções e

por pessoal profissional qualificado. Uma instalação errada

pode causar danos a pessoas, animais ou objectos.

!

 Este aparelho pode ser instalado e funcionar somente em local

permanentemente ventilado segundo a  posição de Normas em

vigor. Devem ser observados os seguintes requisitos:

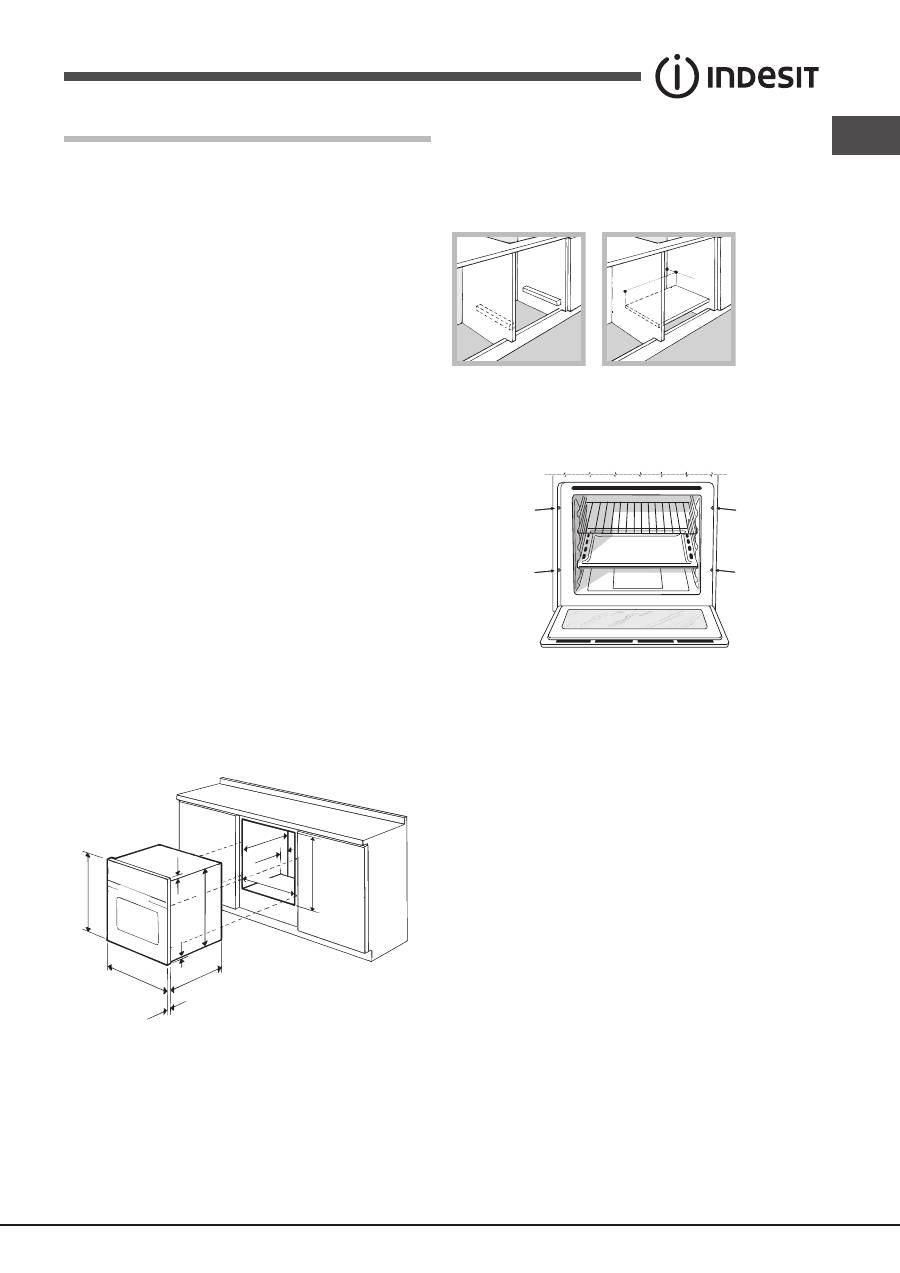

Encaixe

Para garantir um bom funcionamento do aparelho é

necessário que o móvel seja de características adequadas:

•  os painéis adjacentes ao forno devem ser de material

resistente ao calor;

•  no caso de móveis de madeira contraplacada, as colas

devem ser resistentes à temperatura de 100°C.

•  para encaixar o forno, quer no caso de instalação sob

uma banca (veja a figura) quer em coluna, o móvel deve

ter as seguintes medidas:

595 mm.

595 mm.

25 mm.

545 mm.

5 mm.

567 mm.

23 mm.

575-585 mm.

45 mm.

560 mm.

547 mm. min.

!

 Depois de ter encaixado o aparelho, não deve ser possível

contacto com as partes eléctricas.

As declarações de consumo indicadas na placa das

características foram medidas com este tipo de instalação.

Ventilação

Para garantir uma boa ventilação é necessário eliminar

a parede traseira do vão. É preferível instalar o forno de

maneira que apoie-se sobre duas ripas de madeira, ou

sobre uma tábua com uma abertura de pelo menos 45 x

560 mm. (veja as figuras).

560 mm

.

45 mm.

Colocar no centro e prender

Para prender o aparelho no móvel: abra a porta do forno e

atarraxe 4 parafusos na madeira, nos 4 furos situados na

moldura ao redor.

!

 Todos os componentes de garantia da protecção precisam

estar presos de modo que não possam ser tirados sem o

emprego de uma ferramenta.

Ligação eléctrica

Os fornos equipados com cabo de fornecimento com três

pólo, são preparados para funcionar com corrente alternada

na tensão e frequência de fornecimento indicadas na placa

de identificação situada no aparelho (veja a seguir).

38

PT

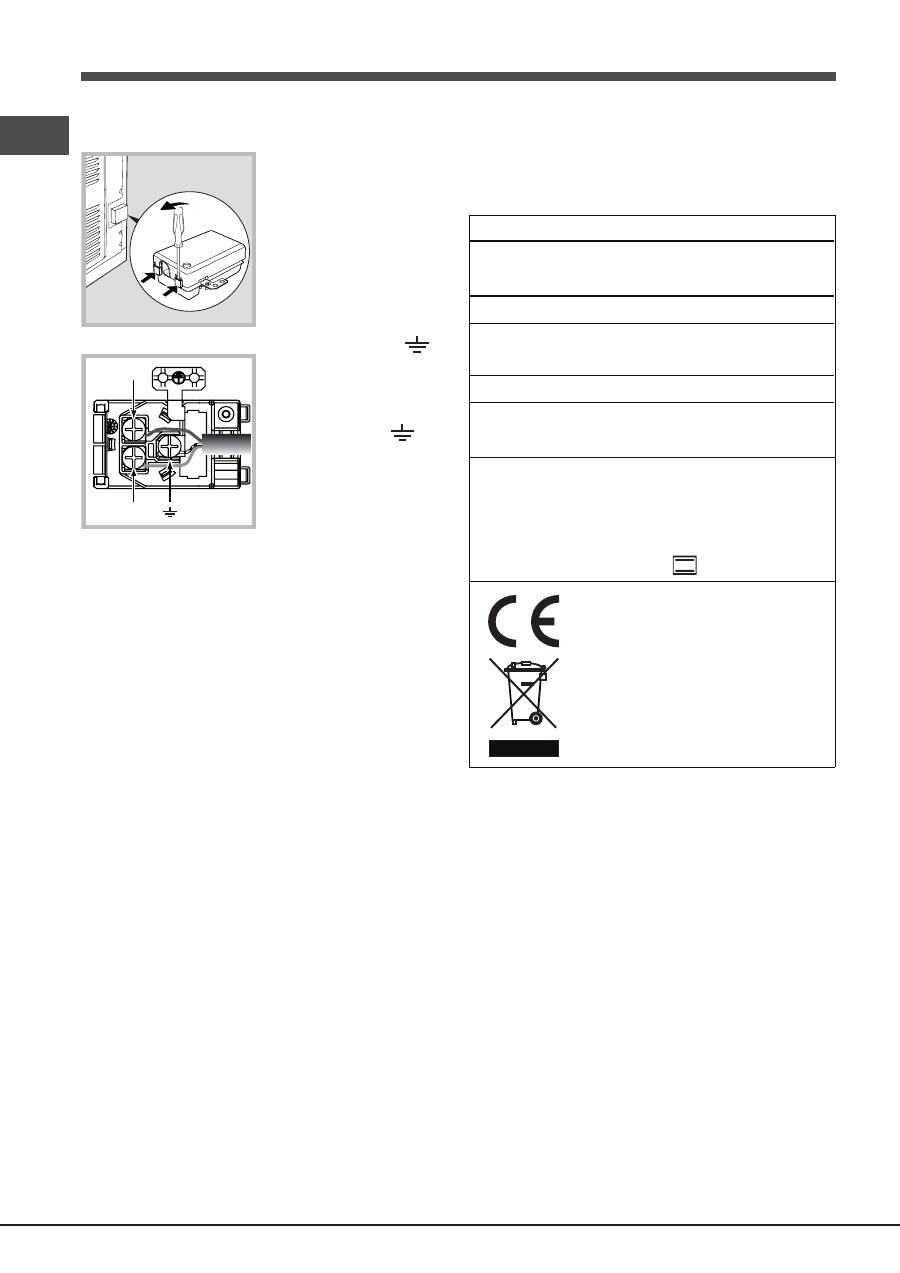

Montagem do cabo de fornecimento

1. Para abrir a caixa de

terminais faça alavanca

com uma chave de parafuso

nas linguetas aos lados da

tampa: puxe e abra a tampa

(veja a figura).

2. Instale o cabo de

alimentação: desatarraxe

o parafuso do grampo do

cabo e os três parafusos

dos contactos L-N-

 e,

em seguida, prenda os fios

embaixo das cabeças dos

parafusos a obedecer as

cores: Azul (N) Castanho

(L) Amarelo-Verde

 (veja

a figura).

3. Prenda o cabo no

respectivo grampo.

4. Feche a tampa da caixa

dos terminais.

Ligação do cabo de fornecimento à rede eléctrica

Monte no cabo uma ficha em conformidade com as normas

para a carga indicada na placa de identificação (veja ao lado).

No caso de uma ligação directa à rede, será necessário

interpor, entre o aparelho e a rede, um interruptor

omnipolar com abertura mínima entre os contactos de 3

mm. na dimensão certa para a carga e em conformidade

com as normas em vigor (a ligação à terra não deve ser

interrompida pelo interruptor). O cabo de alimentação deve

ser colocado de maneira que em nenhum ponto ultrapasse

de 50°C a temperatura do ambiente (por exemplo, a parte

traseira do forno).

!

 O técnico instalador é responsável pela realização certa da

ligação eléctrica e da obediência das regras de segurança.

Antes de efectuar a ligação, certifique-se que:

•  a tomada tenha uma ligação à terra e seja em

conformidade com a legislação;

•  a tomada tenha a capacidade de suportar a carga máxima

de potência da máquina, indicada na placa de identificação;

•  a tensão de alimentação seja entre os valores da placa

de identificação;

•  a  tomada  seja  compatível  com  a  ficha  do  aparelho.

Em caso contrário, substitua a tomada ou a ficha; não

empregue extensões nem tomadas múltiplas.

!

 Depois de ter instalado o aparelho, o acesso ao cabo

eléctrico e à tomada da corrente deve ser fácil.

!

 O cabo não deve ser dobrado nem comprimido.

L

N

N

L

!

 O cabo deve ser verificado periodicamente e substituído

somente por técnicos autorizados (veja a Assistência Técnica).

!

A empresa exime-se de qualquer responsabilidade se

estas regras não forem obedecidas.

* Apenas para modelos com guias integradas.

** Apenas para modelos com guias em fio.

PLACA DAS CARACTERÍSTICAS

Medidas*

largura 43,5 cm

altura 32,4 cm

profundidade 43,5 cm

Volume*

Litros 62

Ligações

eléctricas

Tensão de 220-240V~ 50/60Hz

(veja a placas das características)

potência máxima absorvida 2250W

Medidas**

largura 45,5 cm

altura 32,4 cm

profundidade 43,5 cm

Volume**

Litros 65

ETIQUETA DE

ENERGIA

Este aparelho está em conformidade com

as seguintes Directivas da Comunidade

Europeia:

- 2006/95/CEE de 12/12/06 (Baixa

Tensão) e posteriores modificações

- 2004/108/CEE de 15/12/04

(Compatibilidade Electromagnética)

e posteriores modificações

- 93/68/CEE de 22/07/93 e

posteriores modificações.

- 2012/19/CE e posteriores modificações.

Directiva 2002/40/CE acerca dos

fornos eléctricos.

Norma EN 50304

Consumo de energia com

convecção natural função de

aquecimento:             Tradicional
