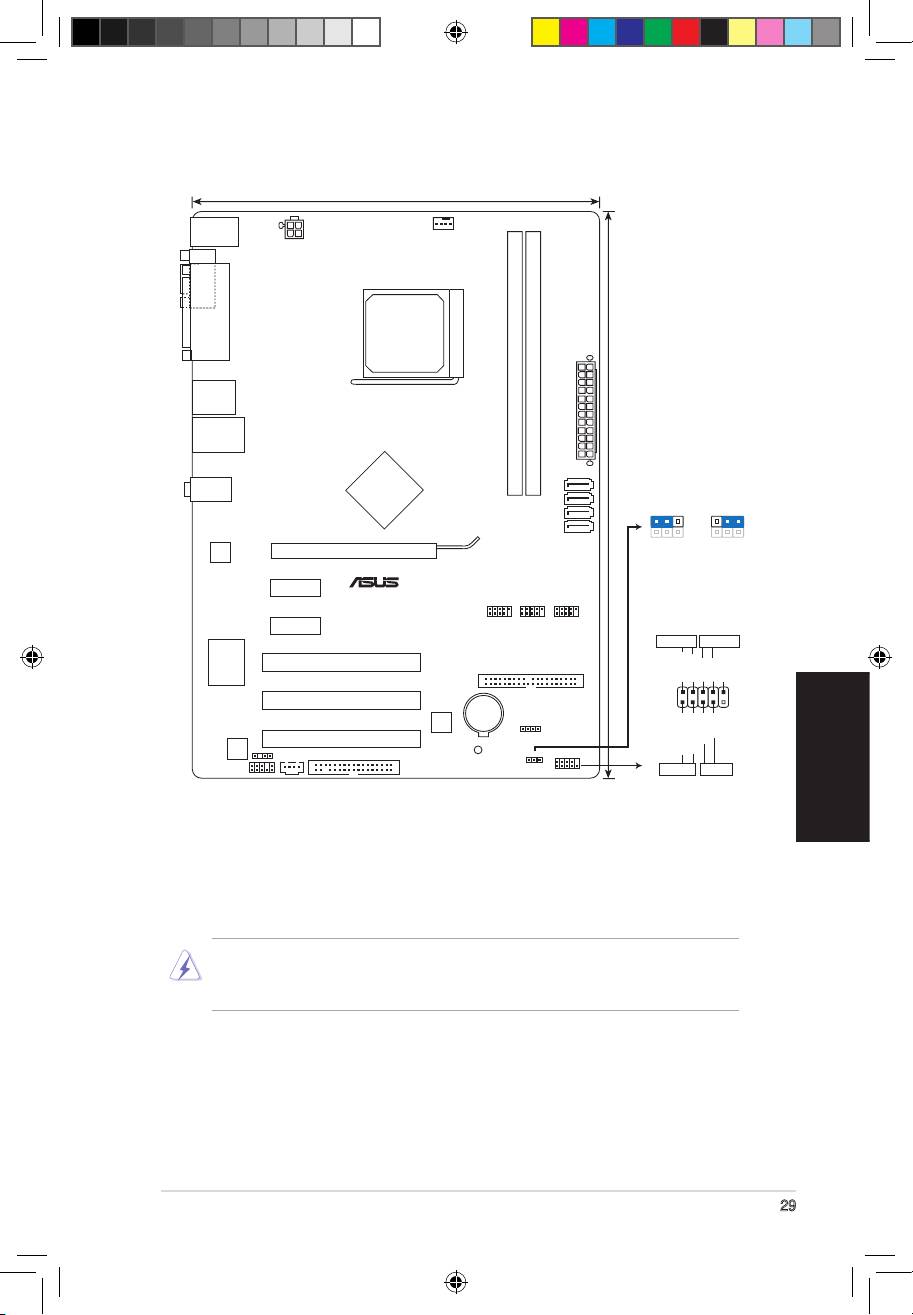

ASUS M3N78 SE 29

21.8cm(8.6in)

KB_USB56

CPU_FAN

ATX12V

COM

LPT

SOCKET AM2

USB34

LAN1_USB12

DDR2 DIMM_A1 (64bit, 240-pin module)

DDR2 DIMM_B1 (64bit, 240-pin module)

EATXPWR

NVIDIA

®

SATA4

AUDIO

MCP78D

SATA3

CLRTC

30.5cm(12.0in)

SATA2

1 2 2 3

SATA1

Realtek

Normal

Clear RTC

8211CL

PCIEX16

(Default)

PCIEX1_1

M3N78 SE

USB910 USB78 USB1112

PCIEX1_2

F_PANEL

PWR LED

PWR BTN

I/O

PCI1

Super

PRI_IDE

PLED+

PLED-

PWR

GND

PCI2

Lithium Cell

PIN 1

8Mb

CMOS Power

BIOS

SPEAKER

Reset

PCI3

Ground

ALC

662

SPDIF_OUT

SB_PWR

FLOPPY

IDE_LED+

IDE_LED-

CD

CLRTC

F_PANEL

AAFP

HD_LED RESET

1. Схеманадъннатаплатка

2. Монтажнапроцесор

Моля, следвайте описаните по-долу инструкции за инсталиране на процесора.

1. Намерете 940-пиновия AM2+ сокет върху дънната платка.

2. Повдигнете лостчето на сокета до 90°.

Внимание

Процесорът пасва на сокета само ако се постави в правилната посока. НЕ НАТИСКАЙТЕ

процесора в сокета, за да избегнете огъване на пиновете и повреда на продукта!

3. Поставете процесора над сокета така, че маркираният ъгъл на процесора да съвпадне с

изпъкналостта в основата на лоста на сокета.

4. Внимателно спуснете процесора в сокета, докато застане на място.

5. След като процесорът е поставен, спуснете надолу лостчето. Закачете лостчето на държача

отстрани на сокета.

U4152.indb 29 9/12/08 5:36:23 PM
