Asus M3N78 SE: 1. Diagramma disposizione scheda madre 2. Installazione della CPU

Italiano

8 ASUS M3N78 SE

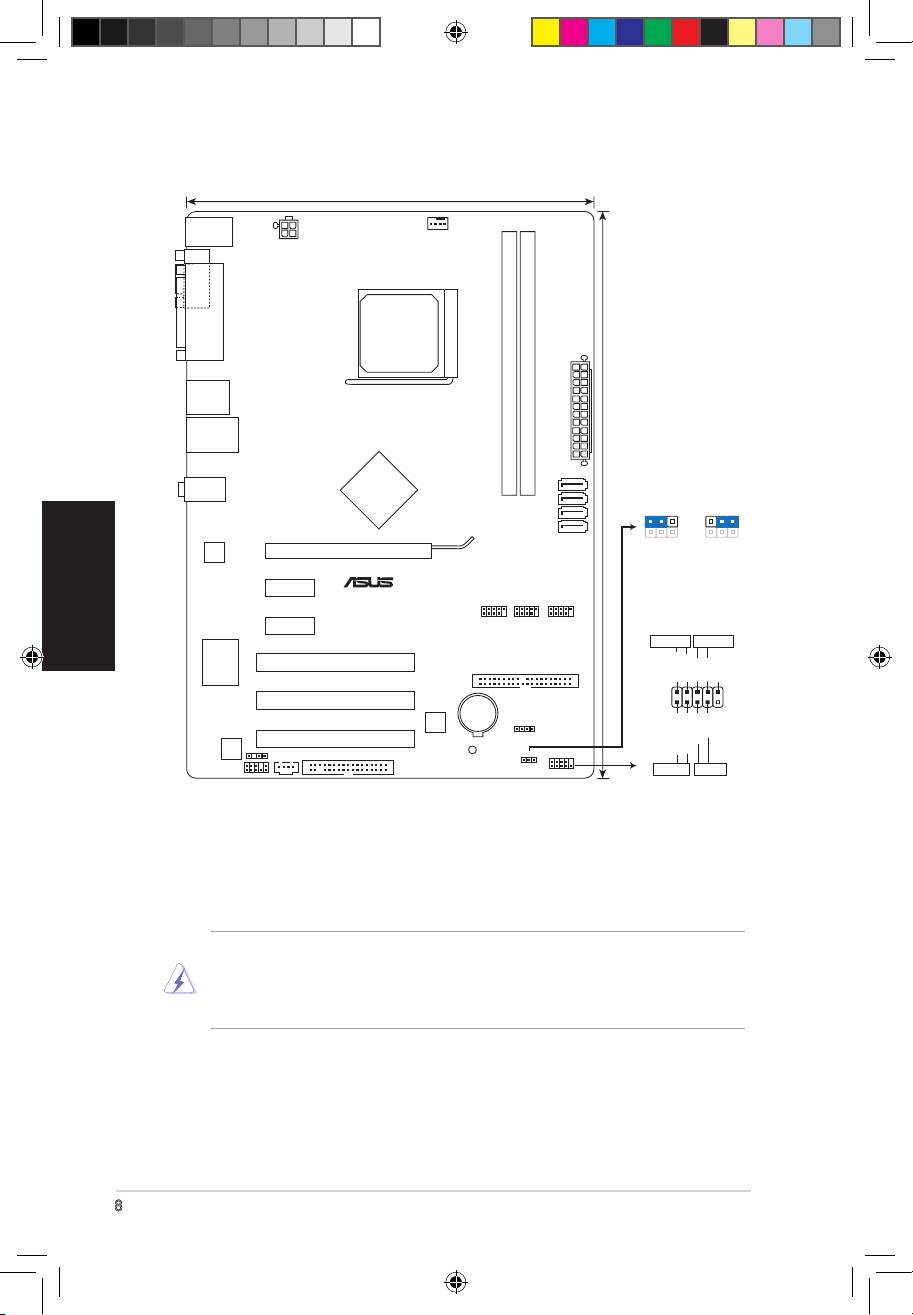

1. Diagramma disposizione scheda madre

2. Installazione della CPU

Attenersi alle fasi seguenti per installare una CPU.

1. Ubicare la presa AM2+ a 940 pin sulla scheda madre.

2. Sollevare la leva della presa ad un angolo di almeno 90°.

AVVISO!

La CPU può essere inserita solamente con un corretto orientamento.

NON forzare la CPU nella presa diversamente si possono piegare i pin

e danneggiare la CPU!

3. Collocare la CPU sul socket in modo tale che l’angolo con il triangolo dorato della

CPU combaci con l’angolo del socket dove c’è il tirandolo.

4. Inserire completamente con delicatezza la CPU nella presa.

5. Quando la CPU è al suo posto, abbassare la leva della presa per bloccare la

CPU. La leva scatta sulla linguetta laterale indicando che è bloccata.
