Asus M3N78 SE: 1. Izgledmatičneploče 2. Instalacija procesora
1. Izgledmatičneploče 2. Instalacija procesora: Asus M3N78 SE
Srpski

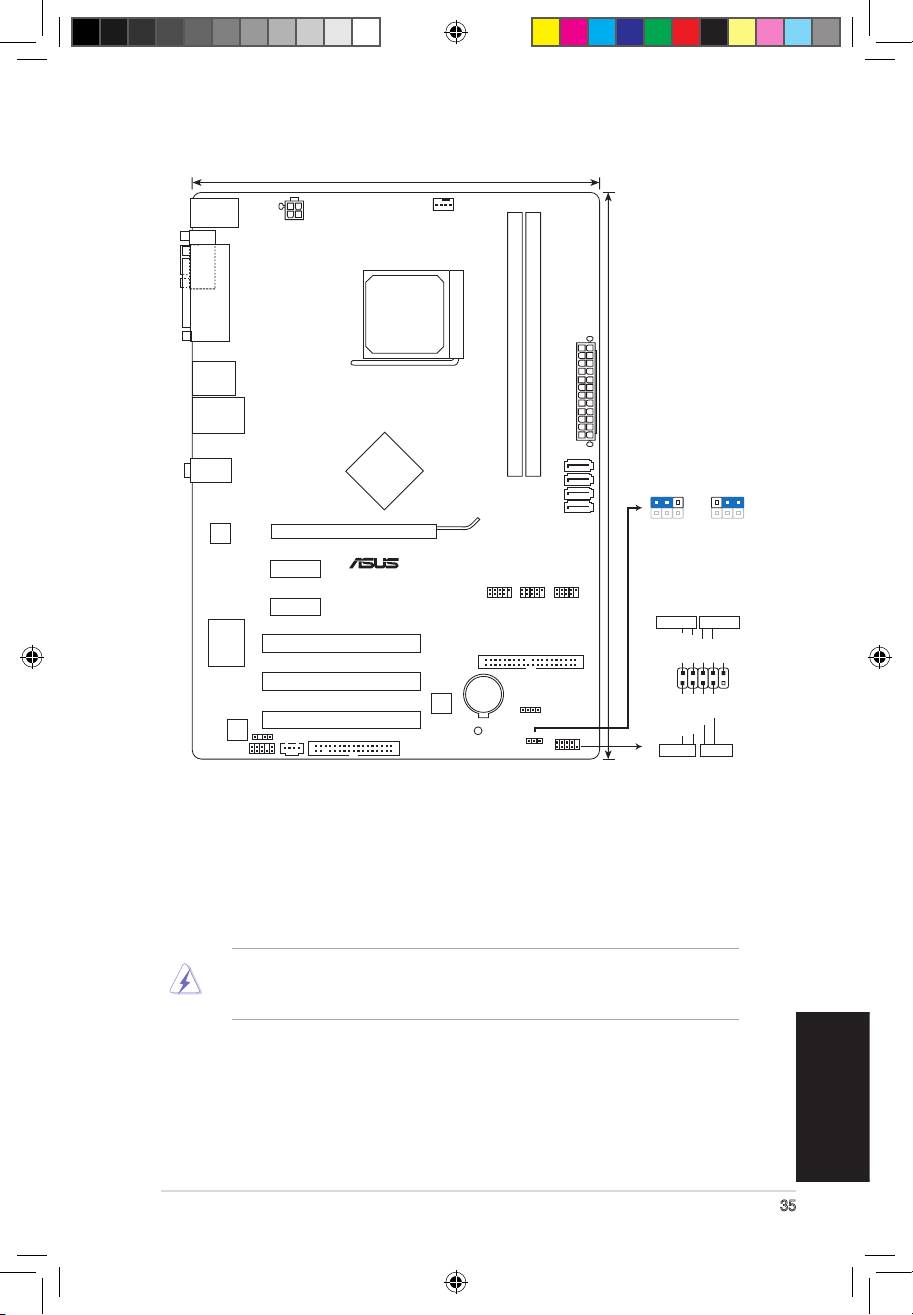

ASUS M3N78 SE 35
21.8cm(8.6in)
KB_USB56
CPU_FAN
ATX12V
COM
LPT
SOCKET AM2
USB34
LAN1_USB12
DDR2 DIMM_A1 (64bit, 240-pin module)
DDR2 DIMM_B1 (64bit, 240-pin module)
EATXPWR
NVIDIA
®
SATA4
AUDIO
MCP78D
SATA3
CLRTC
30.5cm(12.0in)
SATA2
1 2 2 3
SATA1
Realtek
Normal
Clear RTC
8211CL
PCIEX16
(Default)
PCIEX1_1
M3N78 SE
USB910 USB78 USB1112
PCIEX1_2
F_PANEL
PWR LED
PWR BTN
I/O
PCI1
Super
PRI_IDE
PLED+
PLED-
PWR
GND
PCI2
Lithium Cell
PIN 1
8Mb
CMOS Power
BIOS
SPEAKER
Reset
PCI3
Ground
ALC
662
SPDIF_OUT
SB_PWR
FLOPPY
IDE_LED+
IDE_LED-
CD
CLRTC
F_PANEL
AAFP
HD_LED RESET
1. Izgledmatičneploče
2. Instalacija procesora
Pratite sledeća uputstva za instalaciju procesora.
1. Pronađite priključak 940-pin AM2+ na matičnoj ploči.
2. Podignite polugu ležišta dok ne zauzme ugao od 90° u odnosu na matičnu
ploču.
UPOZORENJE!
Procesor se može ubaciti u ležište samo na jedan način. NEMOJTE ubacivati
procesor na silu, kako biste izbegli oštećenje pinova na procesoru!
3. Postavite procesor iznad slota tako da se ugao procesora sa zlatnom oznakom
poklapa sa uglom slota sa malim trouglom.
4. Pažljivo ubacite procesor u ležište.
5. Kada se procesor nađe na svom mestu, pažljivo spustite polugu ležišta u donju
poziciju. Kada se poluga nađe u krajnjem položaju, procesor je osiguran.
U4152.indb 35 9/12/08 5:36:29 PM
