Asus M3N78 SE: 1. Azalaplapfelépítése 2. A CPU beszerelése
1. Azalaplapfelépítése 2. A CPU beszerelése: Asus M3N78 SE
Magyar
26 ASUS M3N78 SE
21.8cm(8.6in)
KB_USB56
CPU_FAN
ATX12V
COM
LPT
SOCKET AM2
USB34
LAN1_USB12
DDR2 DIMM_A1 (64bit, 240-pin module)
DDR2 DIMM_B1 (64bit, 240-pin module)
EATXPWR
NVIDIA
®
SATA4
AUDIO
MCP78D
SATA3
CLRTC
30.5cm(12.0in)
SATA2
1 2 2 3
SATA1
Realtek
Normal
Clear RTC
8211CL
PCIEX16
(Default)
PCIEX1_1
M3N78 SE
USB910 USB78 USB1112
PCIEX1_2
F_PANEL
PWR LED
PWR BTN
I/O
PCI1
Super
PRI_IDE
PLED+
PLED-
PWR
GND
PCI2
Lithium Cell
PIN 1
8Mb
CMOS Power
BIOS
SPEAKER
Reset
PCI3
Ground
ALC
662
SPDIF_OUT
SB_PWR
FLOPPY
IDE_LED+
IDE_LED-
CD
CLRTC
F_PANEL
AAFP
HD_LED RESET

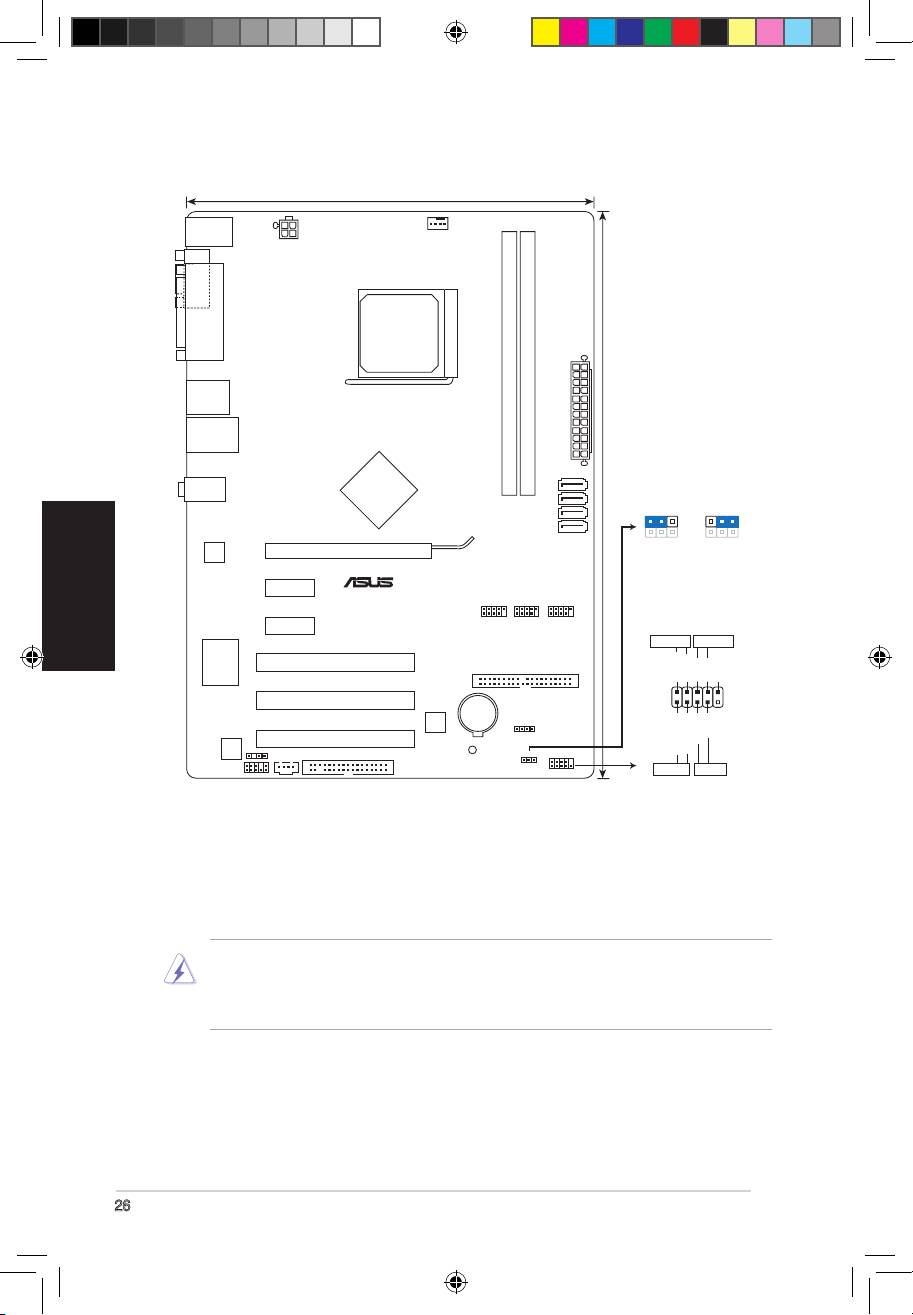

1. Azalaplapfelépítése
2. A CPU beszerelése
A processzor (CPU) beszereléséhez kövesse az alábbi lépéseket:
1. Keresse meg a 940 érintkezős AM2+ foglalatot az alaplapon.
2. Legalább 90°-os szögben hajtsa fel a foglalat rögzítőkarját.
Figyelmeztetés:
A CPU csak egyféleképpen illik a foglalatba; a helyes irányban könnyedén belecsúszik
abba. NE ERŐLTESSE a processzort rossz irányban a foglalatba, mert a processzor
alján lévő tűk elgörbülhetnek és a CPU működésképtelenné válhat!
3. Helyezze a CPU-t a foglalatra úgy, hogy az CPU-n lévő aranyszínű háromszög
egybeessen a foglalat kis háromszöggel jelölt sarkával.
4. Óvatosan engedje a processzort a foglalatba.
5. Ha a CPU benne van a foglalatban, hajtsa le a rögzítőkart, és húzza be a foglalat
oldalán lévő tartófül alá.
U4152.indb 26 9/12/08 5:36:21 PM
