Deutsch

ASUS M3N78 SE 5

21.8cm(8.6in)

KB_USB56

CPU_FAN

ATX12V

COM

LPT

SOCKET AM2

USB34

LAN1_USB12

DDR2 DIMM_A1 (64bit, 240-pin module)

DDR2 DIMM_B1 (64bit, 240-pin module)

EATXPWR

NVIDIA

®

SATA4

AUDIO

MCP78D

SATA3

CLRTC

30.5cm(12.0in)

SATA2

1 2 2 3

SATA1

Realtek

Normal

Clear RTC

8211CL

PCIEX16

(Default)

PCIEX1_1

M3N78 SE

USB910 USB78 USB1112

PCIEX1_2

F_PANEL

PWR LED

PWR BTN

I/O

PCI1

Super

PRI_IDE

PLED+

PLED-

PWR

GND

PCI2

Lithium Cell

PIN 1

8Mb

CMOS Power

BIOS

SPEAKER

Reset

PCI3

Ground

ALC

662

SPDIF_OUT

SB_PWR

FLOPPY

IDE_LED+

IDE_LED-

CD

CLRTC

F_PANEL

AAFP

HD_LED RESET

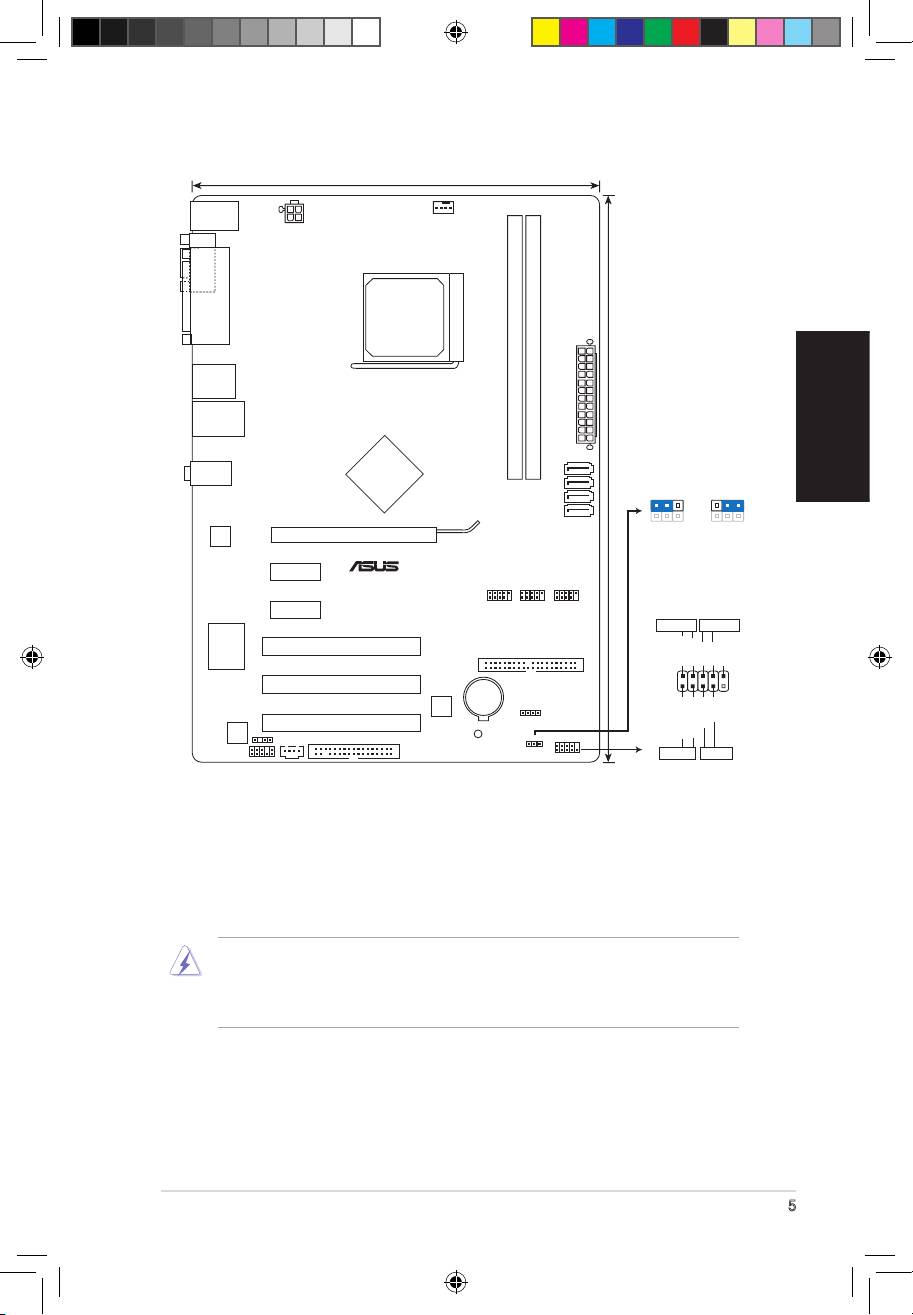

1. Motherboard-Layout

2. Installieren der CPU

Folgen Sie bitte den nachstehenden Schritten, um eine CPU zu installieren.

1. Suchen Sie auf dem Motherboard den 940-pol. AM2+-Sockel.

2. Heben Sie den Sockelhebel bis zu einem Winkel von 90 Grad hoch.

WARNUNG!

Die CPU passt nur in einer Richtung in den Sockel. Stecken Sie die CPU nicht

gewaltsam hinein, um verbogene Kontaktstifte und Schäden an der CPU zu

vermeiden!

3. Positionieren Sie die CPU oberhalb des Sockels, so dass die CPU-Ecke mit

dem goldenen Dreieck auf der Sockelecke mit dem kleinen Dreieck liegt.

4. Setzen Sie die CPU vorsichtig in den Sockel ein. Achten Sie auf den korrekten

Sitz.

5. Sobald die CPU richtig sitzt, drücken Sie den Sockelhebel nach unten, um die

CPU zu arretieren. Sie hören einen Klickton, wenn der Hebel einrastet.

U4152.indb 5 9/12/08 5:36:01 PM
