Asus M2N68-VM: 2. Монтаж на процесор

2

ASUS M2N68-VM

Български

2.  Монтаж на процесор

Моля, следвайте описаните по-долу инструкции за инсталиране на процесора.

1.

Намерете 940-пиновия AM2 сокет върху дънната платка.

2.

Повдигнете лостчето на сокета до 90°.

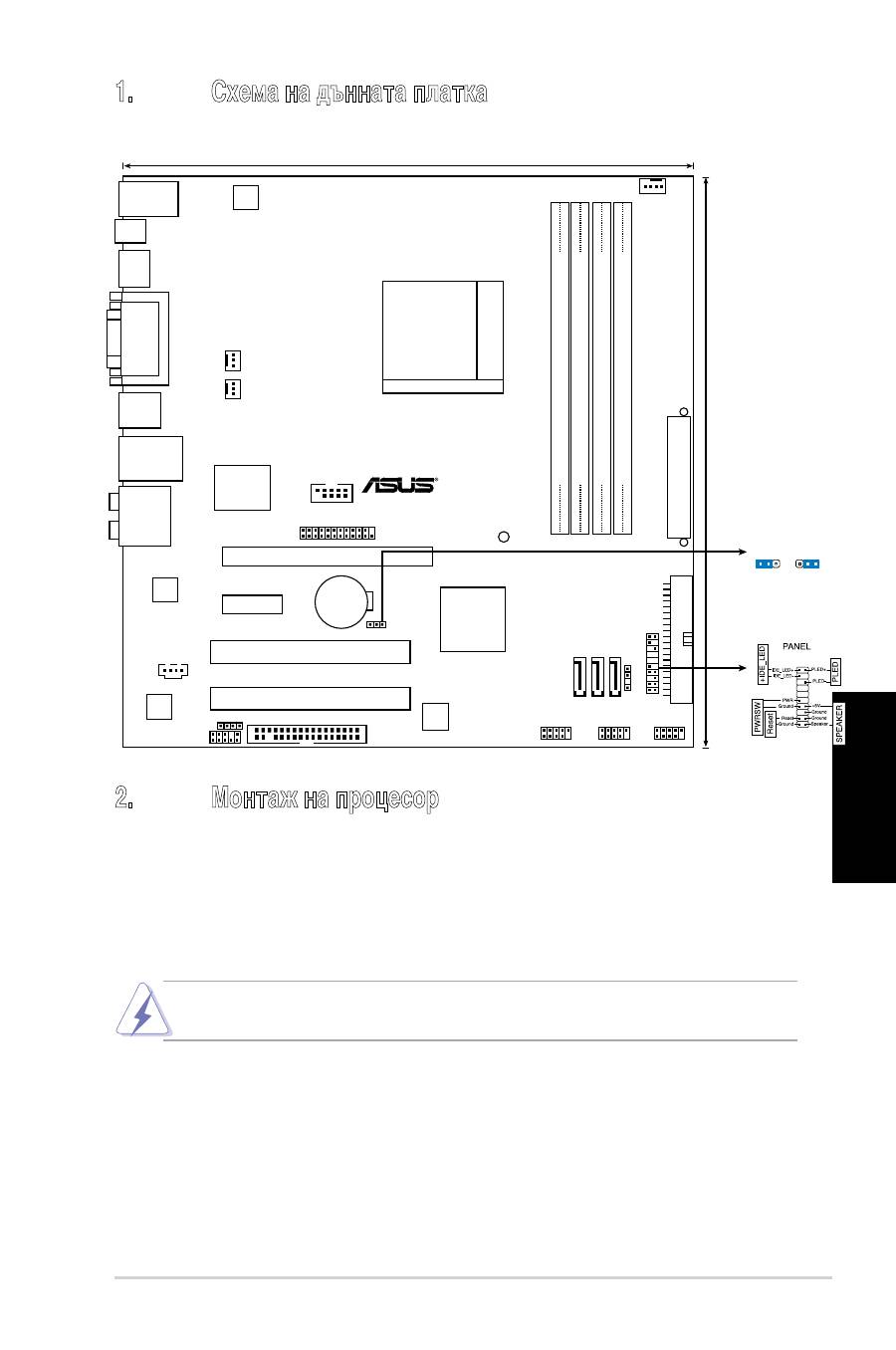

1.  Схема на дънната платка

Процесорът пасва на сокета само ако се постави в правилната посока. НЕ НАТИСКАЙТЕ процесора

в сокета, за да избегнете огъване на пиновете и повреда на продукта!

3.  Поставете процесора над сокета така, че маркираният ъгъл на процесора да съвпадне с

изпъкналостта в основата на лоста на сокета.

4.  Внимателно спуснете процесора в сокета, докато застане на място.

5.   След като процесорът е поставен, спуснете надолу лостчето. Закачете лостчето на държача

отстрани на сокета.

M2N68-VM

24.5cm (9.6in)

24.5cm (9.6in)

SATA1

SATA3

SATA2

Socket AM2+

CPU_FAN

PWR_FAN

EA

TXPW

R

PRI_ID

E

PA

NE

L

USB910

USB78

USB1112

AAFP

MCP68PVNT

DDR2 DIMM_A1 (64 bit,240-pin module

)

DDR2 DIMM_B1 (64 bit,240-pin module

)

DDR2 DIMM_A2 (64 bit,240-pin module

)

DDR2 DIMM_B2 (64 bit,240-pin module

)

CR2032 3V

Lithium Cell

CMOS Power

PCI2

PCI1

PCIEX16

PCIEX1_1

CD

VIA

VTI1708B

CHASSIS

ATX12V

FLOPPY

Super I/O

CPU_FAN

LPT

8Mb

BIOS

SB_PWR

CLRTC

SPDIF_OUT

PS/2KBMS

T: Mouse

B:Keyboard

VG

A_

DV

I

USB34

LAN1_USB12

AUDIO

HD

M

I

SPDIF_O2

COM1

RTL

8211CL

CLRTC

Normal

Clear RTC

(Default)

1 2

2 3

ESATA

USB56
