3.  Ustaw  procesor  nad  gniazdem  tak,  aby  róg  procesora  oznaczony

złotym  trójkątem  odpowiadał  narożnikowi  gniazda  oznaczonemu

małym trójkątem.

4.  Delikatnie włóż CPU do gniazda, aż znajdzie się na odpowiednim miejscu.

5.  Gdy CPU będzie na miejscu, obniż dźwignię aby zabezpieczyć CPU. Następnie

dźwignia zatrzaśnie się.

2.  Instalacja CPU

Proszę podążaj za następującymi krokami, aby zainstalować CPU:

1.  Odnajdź 940 pinowe gniazdo (socket) na płycie głównej.

2.  Podnieś dźwignię gniazda do kąta przynajmniej 90°.

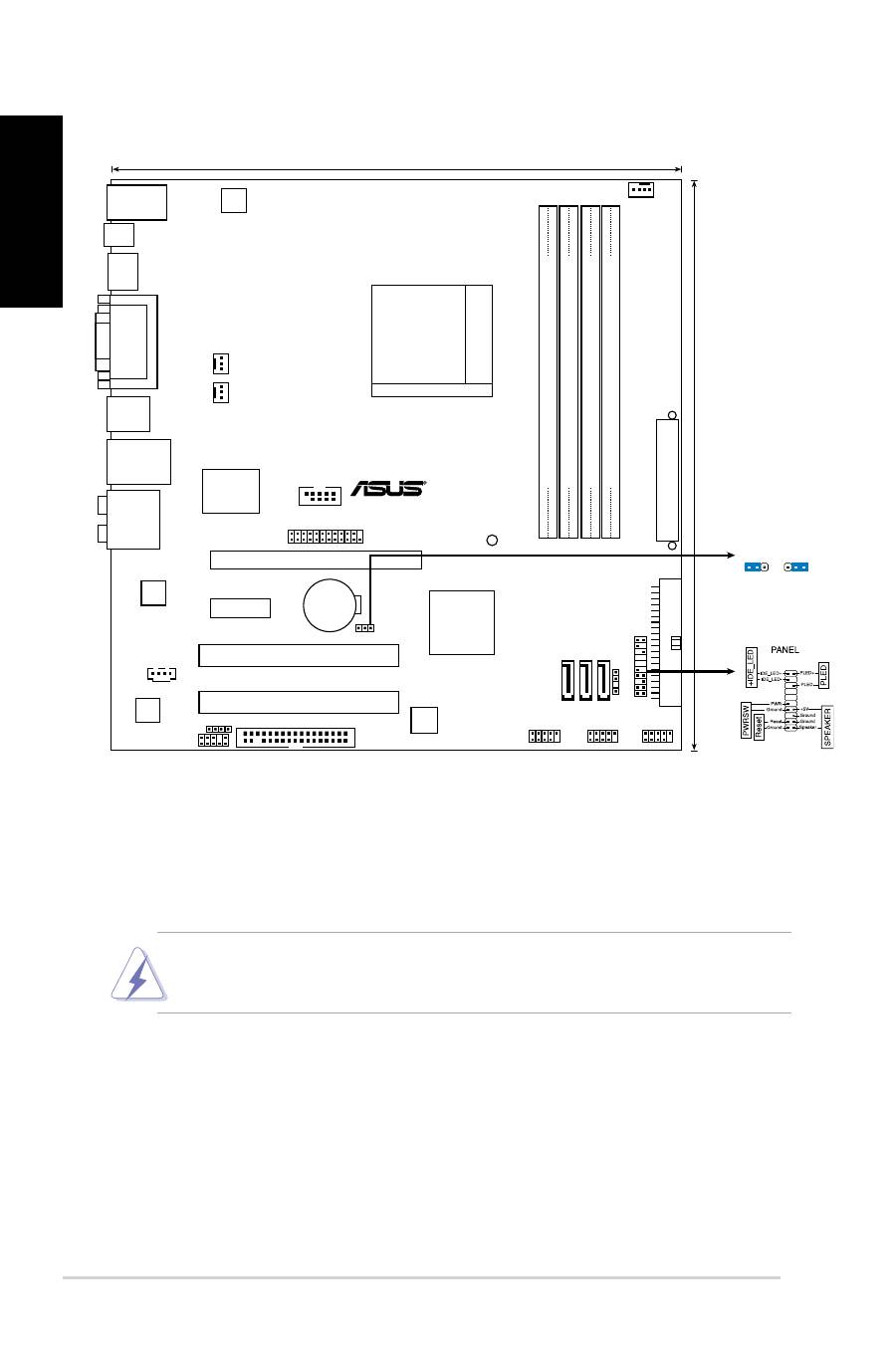

1.  Plan płyty głównej

CPU pasuje wyłącznie przy odpowiednim ułożeniu. Proszę nie używać siły w celu

włożenia CPU do gniazda, gdyż może to spowodować wygięcie nóżek i uszkodzenie

CPU.
