Asus M2N68-VM: 1. Схема системной платы 2. Установка процессора

14

ASUS M2N68-VM

Ру

сс

ки

й

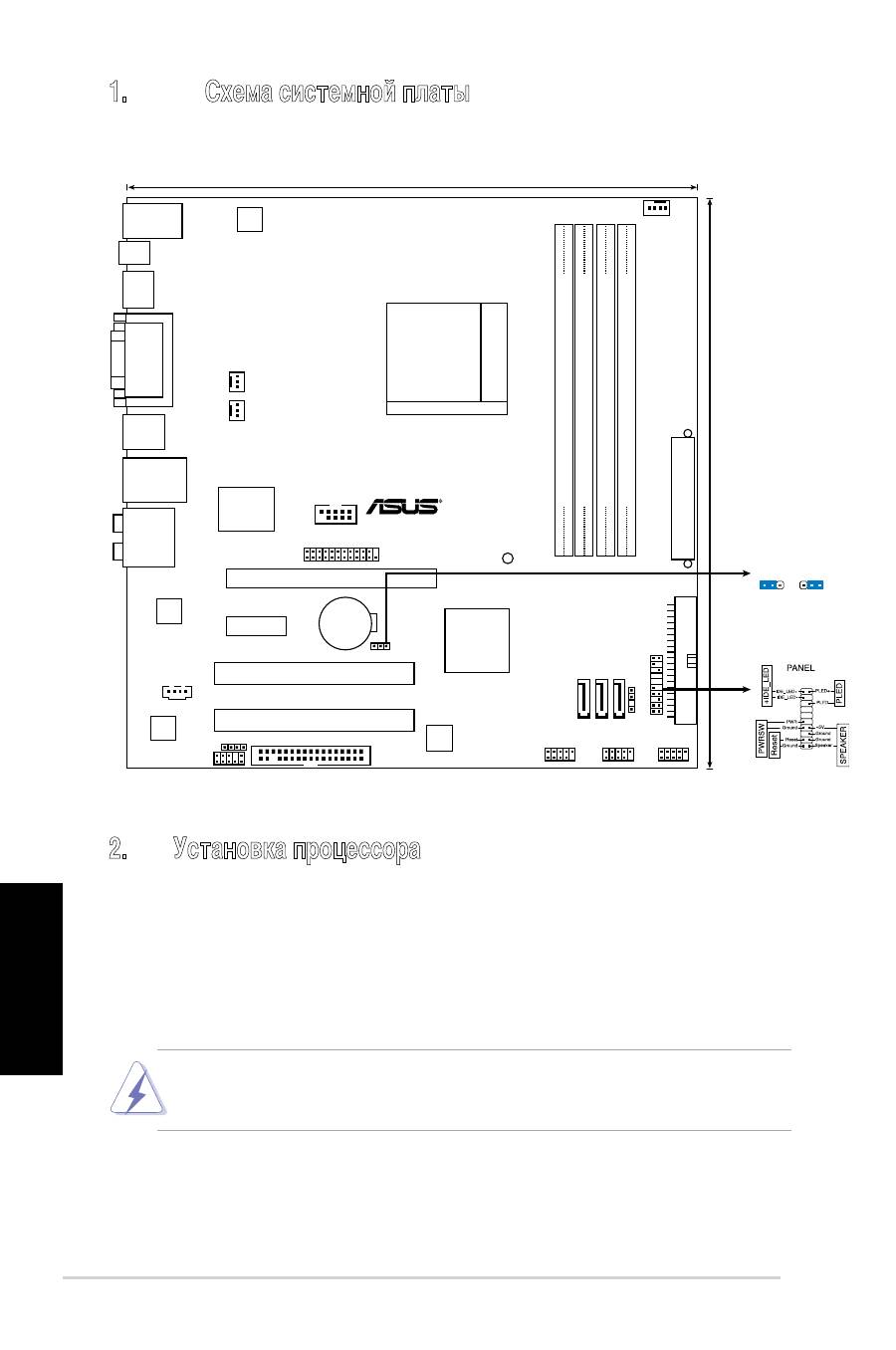

1.  Схема системной платы 2.  Установка процессора

Для установки процессора:

1.  Найдите на системной плате 940-выводной разъем типа AM2.

2.  Поднимите рычажок фиксации процессора так, чтобы угол составил не менее 90°.

Существует только одно правильное положение процессора при установке. Не применяйте

излишнюю силу при установке процессора в разъем, чтобы не погнуть контакты и не повредить

процессор!

M2N68-VM

24.5cm (9.6in)

24.5cm (9.6in)

SATA1

SATA3

SATA2

Socket AM2+

CPU_FAN

PWR_FAN

EA

TXPW

R

PRI_ID

E

PA

NE

L

USB910

USB78

USB1112

AAFP

MCP68PVNT

DDR2 DIMM_A1 (64 bit,240-pin module

)

DDR2 DIMM_B1 (64 bit,240-pin module

)

DDR2 DIMM_A2 (64 bit,240-pin module

)

DDR2 DIMM_B2 (64 bit,240-pin module

)

CR2032 3V

Lithium Cell

CMOS Power

PCI2

PCI1

PCIEX16

PCIEX1_1

CD

VIA

VTI1708B

CHASSIS

ATX12V

FLOPPY

Super I/O

CPU_FAN

LPT

8Mb

BIOS

SB_PWR

CLRTC

SPDIF_OUT

PS/2KBMS

T: Mouse

B:Keyboard

VG

A_

DV

I

USB34

LAN1_USB12

AUDIO

HD

M

I

SPDIF_O2

COM1

RTL

8211CL

CLRTC

Normal

Clear RTC

(Default)

1 2

2 3

ESATA

USB56
